三菱gx works3是目前最優秀的一款plc編程軟件，也是全新一代工程軟件，以直觀的編程環境為削減開發成本做貢獻。軟件是用于進行以melsec iq-r系列/melsec iq-f系列為首的可編程控制器的設置、編程、調式和維護的工程工具，與以往的gx works2相比，gx works3提高了功能和操作性，更易于使用。新版本可對應Windows10，增加了模擬仿真功能，并改善了軟件的運行速度，相信能夠?yàn)橛脩籼峁└玫牟僮黧w驗。歡迎需要此款工具的朋友前來下載使用。

三菱gx works3主要功能

在gx works3中，以工程為單位對每個cpu模塊進行程序及參數的管理，主要有以下功能：

1、程序創建功能

可以使用與處理內容對應的語言進行編程。

2、參數設置功能

可以設置cpu模塊的參數、輸入輸出及智能功能模塊的參數。

3、至cpu模塊的寫入/讀取功能

通過“寫入至可編程控制器”/“從可編程控制器讀取”功能，可以對cpu模塊寫入/讀取創建的順控程序。

此外，通過run中寫入功能，可以在cpu模塊為run中狀態下更改順控程序。

4、監視/調試功能

可以將創建的順控程序?qū)懭氲絚pu模塊中，并對運行時的軟元件值等進行監視。

即使沒有與cpu模塊連接，也可使用虛擬可編程控制器(模擬功能)來調試程序。

5、診斷功能

可以對CPU模塊及網絡當前的錯誤狀態及錯誤履歷等進行診斷。通過診斷功能可以縮短恢復作業的時間。此外，通過系統監視可以識別關于智能功能模塊等的詳細信息。由此，發生錯誤時的恢復作業時間可以進一步縮短。

GX Works3安裝教程

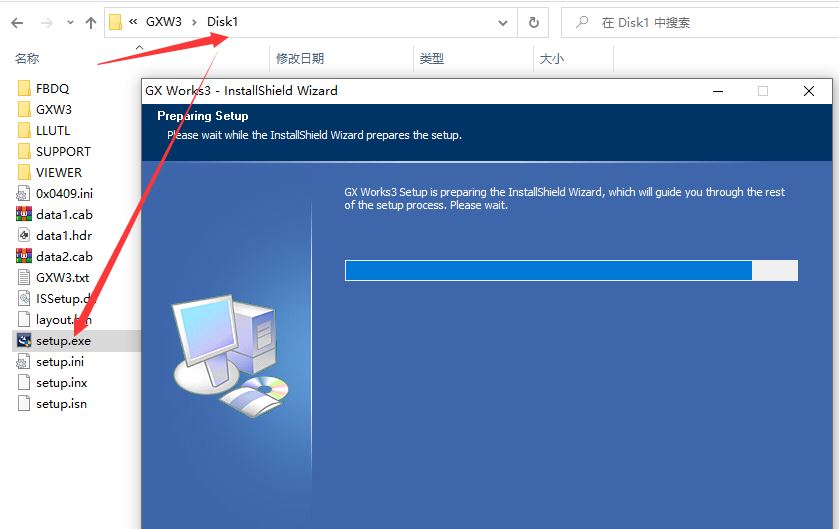

1、在本站下載并解壓縮后，雙擊 GXW3\Disk1 文件夾下的“setup.exe”開始安裝

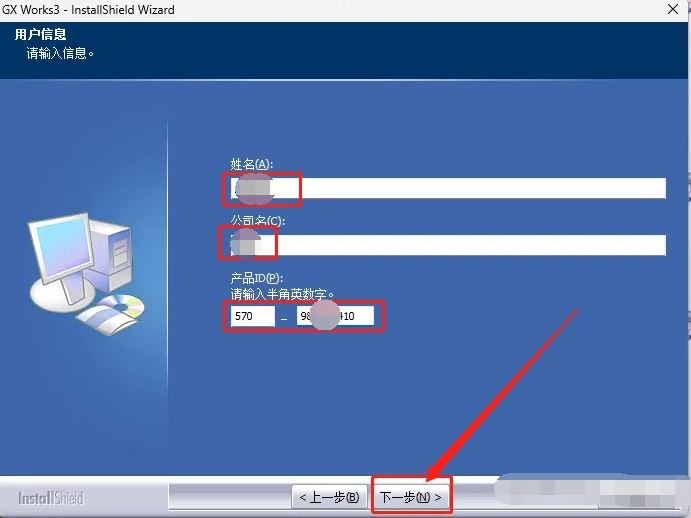

2、根據自己需求可隨意輸入姓名及公司名稱，序列號使用“095-394462924”，如果序列號不能用可以自行去搜一下就好了

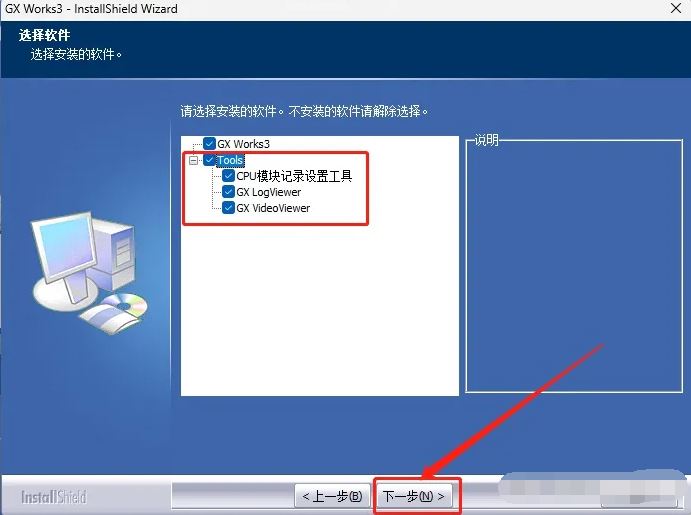

3、選擇需要安裝的軟件模塊，內存大可以全部安裝，功能更全

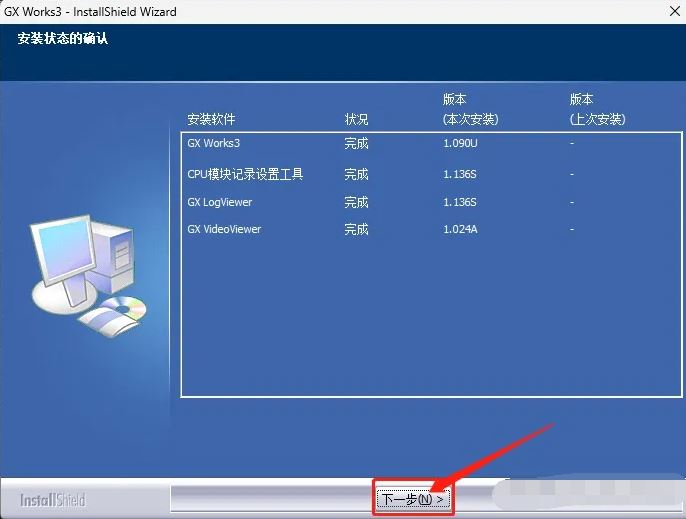

4、當窗口的狀態欄出現“完成”的字樣時說明軟件安裝已經完成了，繼續點擊下一步；

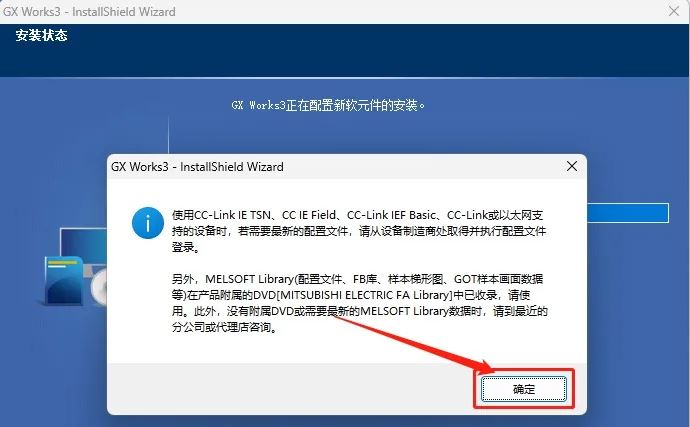

5、在接下來的彈窗“GX Works3-InstallShield Wizard”中點擊確定；

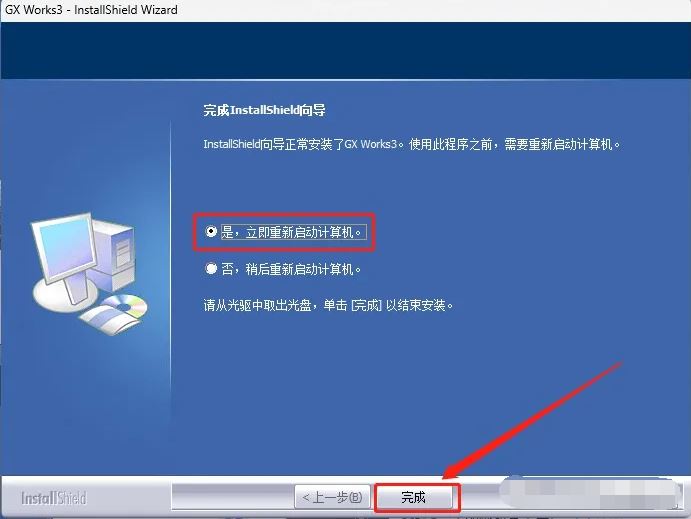

6、如下圖所示選擇立即重啟計算機打勾，然后點擊完成，待電腦重啟后本次GX Works3安裝完畢。

gx works3快捷鍵大全

F5 常開觸點 將常開觸點寫入至光標位置

Shift + F5 常開觸點OR 將常開觸點OR寫入至光標位置

F6 常閉觸點 將常閉觸點寫入至光標位置

Shift + F6 常閉觸點OR 將常閉觸點OR寫入至光標位置

F7 線圈 將線圈寫入至光標位置

F8 應用指令 將應用指令寫入至光標位置

F9 橫線輸入 將橫線寫入至光標位置

Shift + F9 豎線輸入 將豎線寫入至光標位置

Ctrl + F9 橫線刪除 刪除光標位置中的橫線

Ctrl + F10 豎線刪除 刪除光標位置中的豎線

Shift + F7 上升沿脈沖 將上升沿脈沖寫入至光標位置

Shift + F8 下降沿脈沖 將下降沿脈沖寫入至光標位置

Alt + F7 并聯上升沿脈沖 將并聯上升沿脈沖寫入至光標位置 Alt + F8 并聯下降沿脈沖 將并聯下降沿脈沖寫入至光標位置

Shift + Alt + F5 非上升沿脈沖 將非上升沿脈沖寫入至光標位置

Shift + Alt + F6 非下降沿脈沖 將非下降沿脈沖寫入至光標位置

軟件功能

一、涵蓋產品開發周期的直觀工程軟件

1、基于圖形的配置實現了更簡單的編程

各種直觀的功能，如基于圖形的系統配置和標準提供的擴展模塊庫（模塊標簽/ FB）。

2、集成的運動控制系統配置

從簡單的運動模塊參數和定位數據設置到伺服放大器配置，一切都被打包到一個易于使用的工程環境中。

3、符合IEC 61131-3

GX Works3實現了梯形圖和ST等結構化編程，使多個用戶的項目標準化變得更加容易。

二、簡單的點擊式編程架構

1、系統設計

基于圖形的簡單系統配置設計

只需從模塊列表中拖放即可輕松創建系統配置

直接設置每個模塊的參數

自動將布局中的更改反映到模塊參數

2、程序設計

MELSOFT庫通過“模塊標簽/ FB”實現高效編程

為內部設備分配方便的標簽名稱，而不是每次都手動輸入設備名稱。

只需將模塊FB從MELSOFT庫直接拖放到梯形圖程序中，即可輕松編程

3、調試，維護

廣泛的版本控制功能

靈活地注冊程序更改（歷史）保存點

輕松可視化和確認程序更改

三、通過多語言支持實現全球?qū)崿F(xiàn)

為了滿足當今的全球生產需求，GX Works3支持多種語言的多語言功能，從多語言軟件菜單到設備注釋語言切換功能。

四、系統設計帶有方便的零件庫

大多數項目都是從系統設計開始的，因此擁有適合這個初始階段的軟件應用程序非常重要。GX Works3集成了系統設計功能，可以將系統組件直接組裝到編程軟件中。它包括一個由MELSEC iQ-R系列模塊組成的零件庫，可用于簡化系統創建。

五、即時注冊模塊參數

另一個有用的功能是自動注冊參數的能力。

只需雙擊所需的模塊，相應的參數將在項目中注冊。將打開一個帶有易于使用的參數設置屏幕的窗口，可根據需要修改模塊參數。

六、集成運動設置工具

GX Works3配備了一個特殊的運動設置工具，可以輕松更改簡單的運動模塊設置，如模塊參數，定位數據和伺服參數。此外，使用微調凸輪數據生成功能簡化了調試。

七、中央零件庫

GX Works3附帶了一個預先安裝在軟件中的更新對象庫，該軟件包含一個模塊庫，在軟件發布時帶有當前模塊，盡管可以在新模塊可用時添加?？梢允褂酶鞣N其他對象，例如第三方合作伙伴功能塊。

該庫可以在多個項目中完全共享。

八、減少重復的程序任務

支持全局和局部變量（標簽），提供跨多個項目，其他MELSOFT軟件和第三方SCADA共享設備名稱的簡便方法。變量可以作為局部變量注冊到當前程序，功能塊中，也可以作為全局變量注冊到同一項目中的多個程序中。特定模塊的變量也可用，并可立即使用，進一步減少工程時間和成本。

九、支持主編程語言

GX Works3支持主要的IEC語言?？梢栽谕豁?xiàng)目中同時使用各種不同的編程語言，并可通過菜單選項卡輕松查看。每個程序中使用的變量和設備可以跨多個平臺共享，并支持用戶定義的功能塊。

十、輕松版本管理

能夠直觀地查看和管理同一項目的不同版本可以幫助減少調試過程。即使有許多工程師正在處理同一個項目，也可以直接從程序中或通過自動生成的驗證結果列表輕松識別所做的更改。

此功能可用于計算機上的本地存儲項目，以及存儲在可編程控制器CPU中的程序之間。

十一、硬件模擬

GX Works3具有集成的模擬器，有助于在調試過程中可視化程序的操作。還可以模擬運動控制CPU硬件。

十二、簡化的故障排除可進一步減少停機時間

GX Works3集成了各種維護功能，有助于減少停機時間并提高生產率。從系統范圍的錯誤和模塊狀態監控到網絡級監控，可以進行各種級別的維護; 例如，詳細操作，顯示CPU中的程序或參數已更改的位置以及系統事件的監視，其中還包括可導出為CSV文件的有用歷史功能。

十三、多語言菜單，非常適合全球支持

菜單系統可以在各種語言之間切換，使不同的位置能夠使用相同的編程軟件版本在同一項目上工作。此外，項目中的設備注釋可以在各種語言之間切換，而無需創建同一項目的多個副本以支持不同語言的注釋。
