RhinoResurf是一款專為商業CAD軟件平臺Rhino 4.0/5.0/6.0/7.0開發的逆向工程插件，主要功能是從網格模型的基礎上快速重構出覆蓋模型的NURBS曲面塊，同時具有高精度和高光滑度，能夠有效地滿足各種復雜的設計需求。

RhinoResurf插件的曲面精度非常高，可以精確地捕捉到原始模型的所有細節和特征，無論是復雜的幾何形狀，還是微妙的紋理和顏色變化，RhinoResurf都能夠準確地再現出來，這種高精度的曲面重建能力，使得設計師可以更加自信地進行設計，而不必擔心因為精度問題而導致的設計失誤。

值得一提的是，通過RhinoResurf插件生成的曲面之間的拼接連續性可以達到G1連續，在拼接處不僅保持了良好的連續性，而且沒有明顯的接縫或斷裂，如此一來使得最終的模型看起來更加完整和統一，大大提高了模型的整體質量，歡迎有需要的用戶下載使用。

如何將 RhinoResurf For Rhino 裝載到 Rhino 4.0 (32-位）和 Rhino 5/6/7 （ 64-位）？

1、RhinoResurf for Rhino 是運行在 CAD 軟件 Rhinoceros 上的一個插件。 RhinoResurf for Rhino 專注于逆向工程領域，在 Rhino 上新增了多個命令。它在 Rhino 軟件的菜單上增加了一個名字叫 RhinoResurf 的菜單項，如果你成功將 RhinoResurf 裝載到 Rhino 里，你就可以在 Rhino 的菜單上找到這個菜單項。

2、請將 RhinoResurf 安裝到你的計算機系統中。安裝之后，為了在 Rhino 里使用這個插件，你需要將 RhinoResurf 裝載到 Rhino 里。第一次裝載 RhinoResurf , 你需要用手工的方法按照下面步驟進行操作，一旦 RhinoResurf 首次裝載成功，以后每次啟動 Rhino ， RhinoResurf 都會被自動裝載進 Rhino 里。

3、首次裝載 RhinoResurf :

4、請找到 RhinoResurf 的安裝目錄，一般地，如果你采用默認安裝路徑的方法安裝，則安裝目錄應該是這樣：對于 Rhino 7(64-bit) 目錄為 " C:\Program Files\Rhinoceros 7\Plug-ins\ RhinoResurf4 \" 。 RhinoResurf 的插件文件就是該目錄中一個后綴為 ". rhp " 的文件(RhinoResurf_r7.rhp)（所有 Rhino 的插件文件都是帶這個后綴名的文件）。裝載 RhinoResurf 就是要將這個插件文件裝載到 Rhino 里運。

裝載 RhinoResurf 到 Rhino 7 里的步驟如下（ Rhino 5/6/7 的裝載與此相同）：

(1) 啟動 Rhino 7

(2) 在 Rhino 的命令行里輸入 "Options" 命令并按下回車鍵，或者在菜單里通過 " 工具 -> 選項 " 的選擇來啟動這個命令。

(3) 這時程序會彈出一個對話框，在對話框里選擇 “Rhino 選項 -> 插件 ”, 并按下 " 裝載 " 按鈕。

(4) 找到 RhinoResurf 插件文件。如果你使用的是 Rhino7, 則插件文件及其目錄應該是 "C:\Program Files\Rhinoceros 7\Plug-ins\RhinoResurf4\ ” 。 不過也許你修改了安裝路徑，這樣你就要按照你的安裝路徑找到 RhinoResurf_r7.rhp 這個插件文件。

(5) 按下 " 打開 " 按鈕。

(6) 按下 " 關閉 " 按鈕 。 稍等一會， RhinoResurf 就會裝載到 Rhino 里。

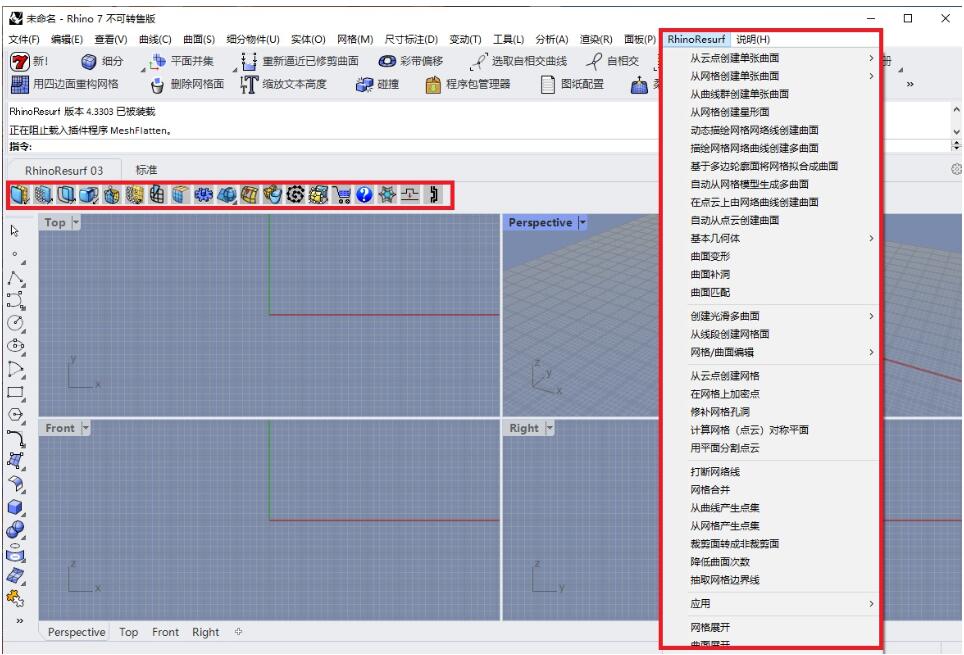

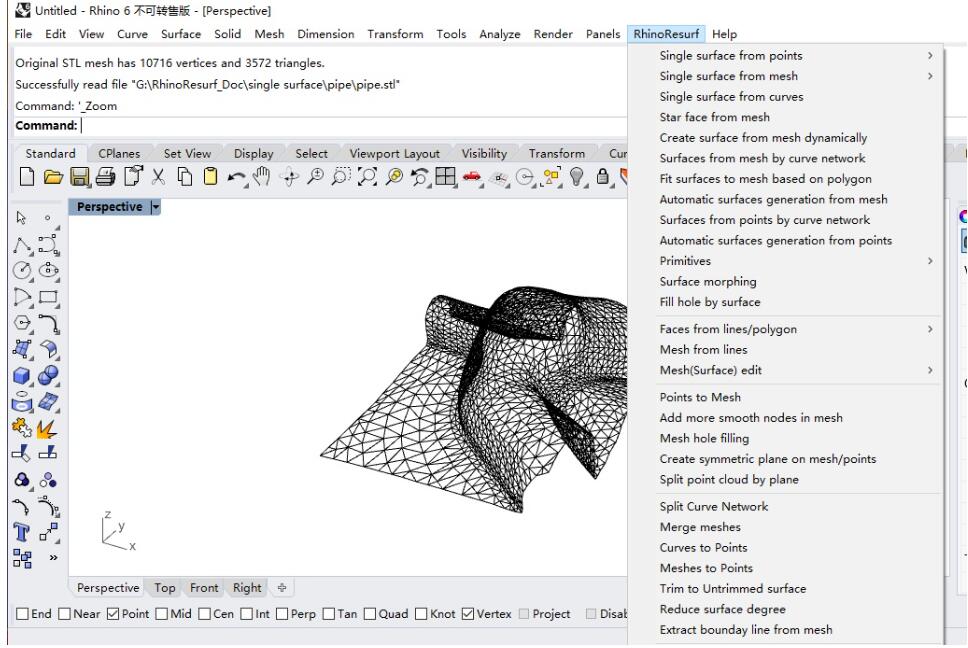

第一次手工裝載成功后， 以后每次啟動Rhino ,都會自動裝載RhinoResurf插件。以下是成功裝載RhinoResurf后Rhino界面， 你可以看到紅色方框里是RhinoResurf工具條和菜單。

利用RhinoResurf將網格模型轉換生成Solid實體模型的六個步驟

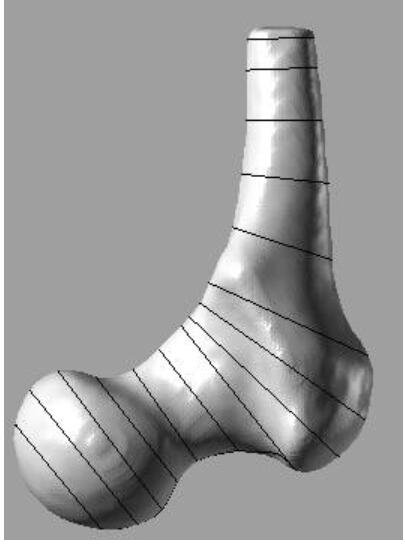

1 、用Rhino自帶命令 _section 生成一些界面線，如下圖所示：

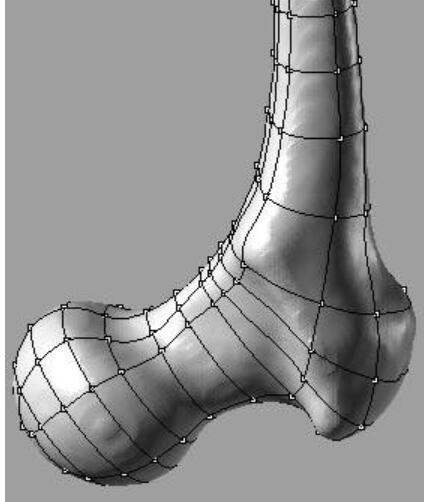

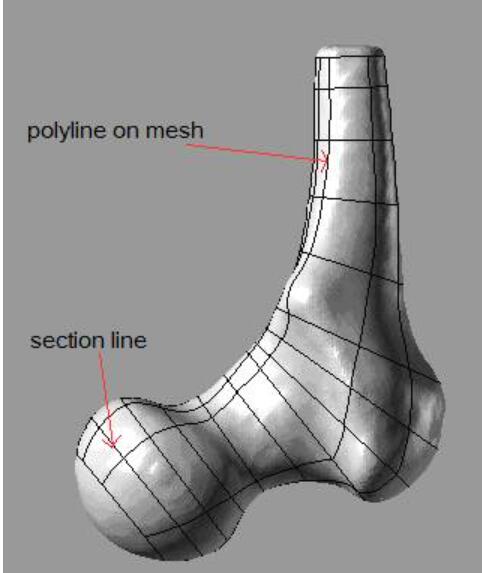

2、由于這些截面線相互之間并無相交關聯，它們還沒有形成區域分塊，因此采用Rhino自帶命令 _PolylineOnMesh 在縱向方向產生一些網格上的曲線，并使這些曲線和上面的曲線相交，可以觀察到一些四邊塊區域基本形成，但此時網絡曲線并沒有被打斷，所以真正拓撲意義的區域分塊并未形成，

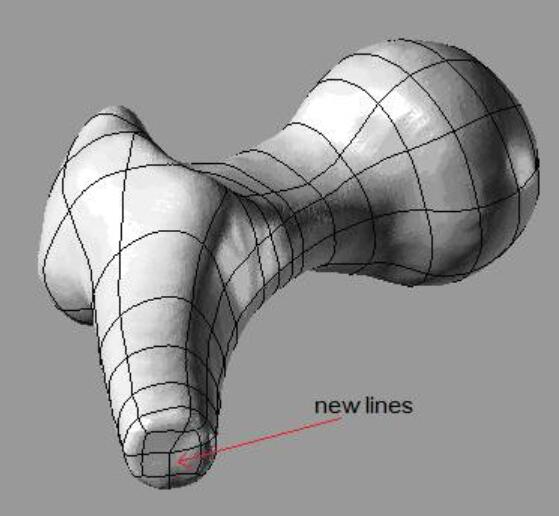

3、繼續用命令 _PolylineOnMesh 在剩下的尚未形成區域劃分的部分描出網絡曲線，并使所有的網絡曲線形成一個能覆蓋到整個網格模型，

4、啟動命令 _RsSplitCurveNetwork. 選擇以上所生成的所有曲線，將相交點縫隙值設置為 0.0001, 按下 Split 按鈕, 曲線將在相交點處被打斷。此時真正拓撲意義的四邊形區域分塊已經形成，

5、啟動命令 _RsMesh2Surfs 從以上所得到的網絡曲線劃分生成逼近網格模型的NURBS曲面。

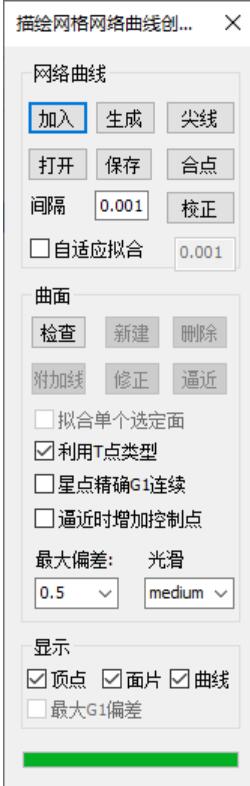

5.1 選中菜單子項"Surfaces from mesh by curve network"啟動命令_RsMesh2Surfs , 你將看到以下所示的對話框。

5.2 在對話框中按下" Add " 按鈕, 選擇所有的曲線，按下鼠標右鍵，這時被選擇的曲線將和網格模型建立好關聯的關系，也就是說曲線被注冊到屬于該網格模型上。

5.3 按下按鈕“ Merge P”, 修正網絡曲線的連接性.

5.4 按下按鈕“Check“, 將生成覆蓋網格模型的四邊塊曲面，這些曲面被稱為初始曲面，因為它們現在只是體現了分塊的拓撲結構，并沒有貼到網格面上，而且曲面之間的連接也沒有達到一定的連續性 。

5.5 有時候曲面的拓撲可能不會完整生成，因此需要按下按鈕"new"來增加新的曲面塊。但在這個例子中，我們不需要增加新的曲面塊，因為所有的曲面都是好的，沒有遺漏的地方。

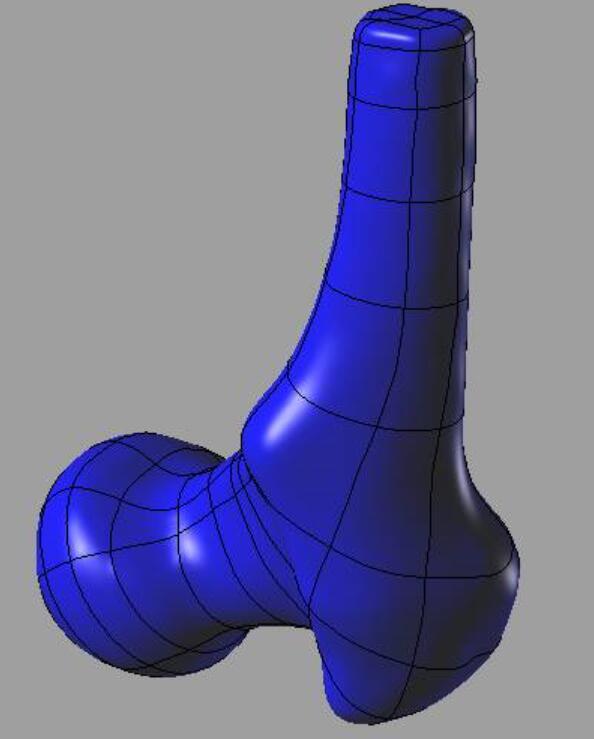

5.6 按下按鈕“ fit ”， 程序開始計算曲面逼近，計算完成后，取面將按照給定的誤差閥值貼合到網格面上，并且曲面之間的連續性達到G1連續。至此，完整曲面已經生成。

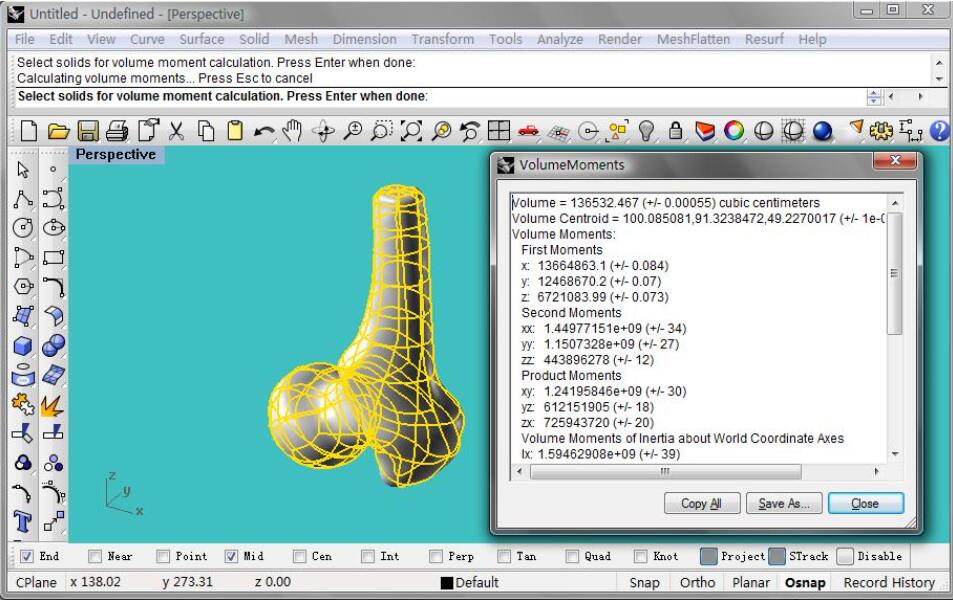

6、啟動命令 _CreateSolid 將這些曲面轉換成實體模型，如下所示，是實體模型的信息表。

如何將一個網格模型轉換為NURBS曲面？

1、啟動 Rhino。

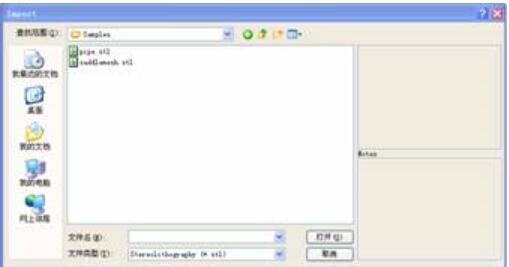

2、在文件 菜單上選擇 Import… . 按扭，彈出如下文件導入對話框。瀏覽找到文件 pipe.stl ( 一般在目錄 C:\Program Files\Rhinoceros 6\Plug-ins\RhinoResurf\ Samples\ 下 ) 并打開文件。

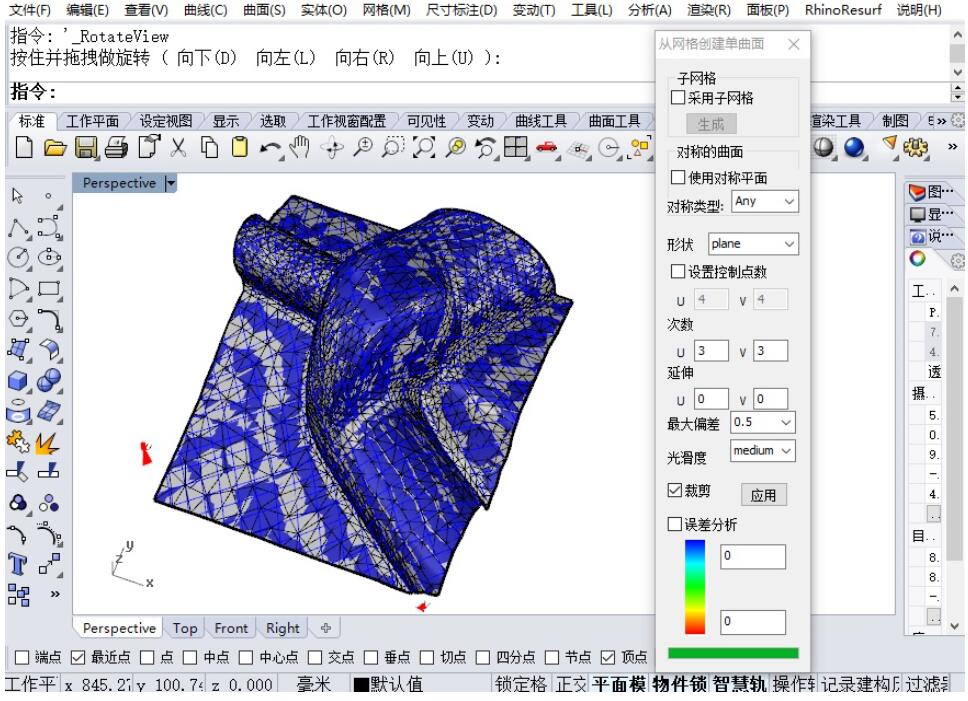

3、調整 Rhino 的視圖區 (View->Zoom->Extents). 你將會看到由先前一步所導入的網格文件 pipe.stl 所顯示的模型。在子菜單 RhinoResurf 上選擇項目 Single surface->對話框， 或者直接在 Rhino 命令提示行里輸入命令名字 RsMesh2Surf 。

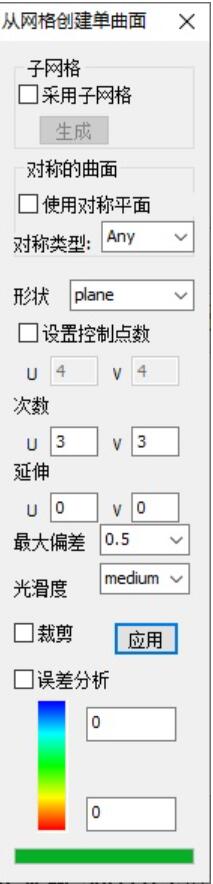

4、Rhino 命令提示行顯示 ‘Select a mesh to create a nurbs surface' . 左擊鼠標選擇顯示的網格模型，然后再右擊鼠標，你會看到彈出一個名叫 Single surface from mesh 的對話框。

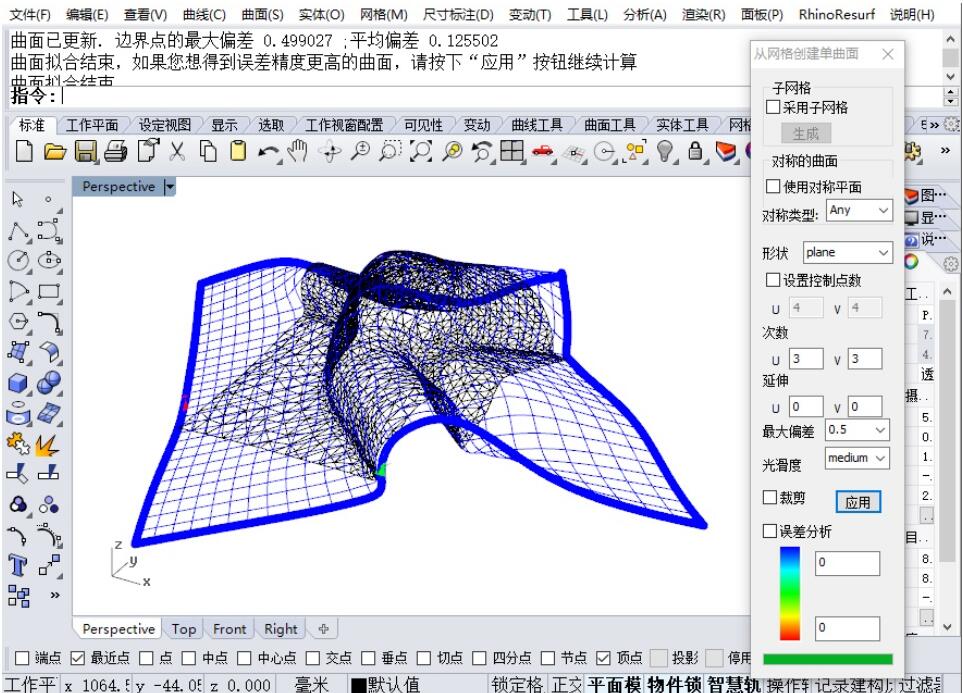

5、點擊 Single surface from mesh 對話框中的 Apply 按扭，程序將會執行曲面生成操作，片刻后將出現所生成的曲面。提示出現的 max deviation=0.499050. average deviation=0.125502 是指所選網格面與所生成的曲面間的最大與平均偏差。

6、如果網格面與生成曲面間的偏差大于預想值，選擇 Max Tol 復選框并選取一個更小的值（如 0.3 ） , 再點擊 Apply 按扭，將會在這個更小的偏離誤差下生成更新曲面。

7、點擊 Trim 復選框以所選網格面的自然邊界來裁剪生成的曲面。

插件功能

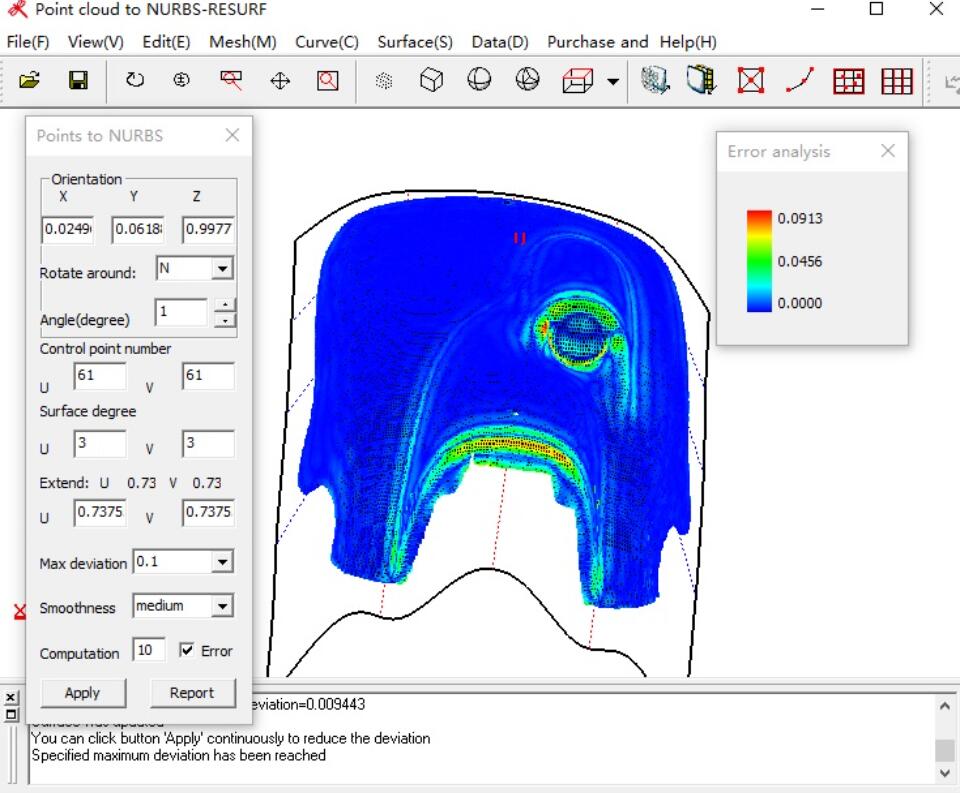

1、從云點數據的基礎上重構出一張自由曲面，用戶可調節重構的精度和曲面光滑度。可處理數萬個點以上的大規模mesh數據。

2、從mesh模型基礎上重構出一張自由曲面，用戶可調節重構的精度和曲面光滑度?？商幚頂等f個點以上的大規模mesh數據。也可以選擇約束邊界曲線選定一個mesh自區域，構造出一張自曲面。

3、從mesh模型基礎上重構出覆蓋此mesh模型的復合NURBS曲面。用戶通過在mesh模型上描畫分塊線，再利用一到兩個按鈕，就可以重構出曲面，曲面的精度可以自由調節，曲面的光滑性可有多檔選擇，曲面塊之間的連續性拼接達到G1連續。

4、將多個網格部分融合成一個mesh模型。

插件特色

1、導入.點云文件，格式包括.pts, .xyz,.txt, .stl, .obj, .rsf 。

2、將點云/網格擬合成NURBS曲面。

3、將曲面導出為.igs文件。

4、擬合精度可控?？芍付c與曲面之間的最大偏差閥值。

5、可控曲面平滑度。曲面的平滑度可有5級調整級別。

6.、處理大規模數據。目標曲面控制點數量可達到300X300，使程序能夠適應大比例尺數據，例如用于測量的地形模型。

7、點云生成網格；將網格數據導出為.stl文件。

8、易于使用。只需單擊一個按鈕即可從"點云/網格"創建曲面。

插件命令參考

RsMesh2Surfs：

將網格模型重構出多個光滑拼接的 NURBS 曲面

RsMesh2Surf：

將網格模型依照拓撲形狀類型重構出單張 NURBS 曲面 ; 將網格上的子網格模型重構成單張 NURBS 曲面

RsMesh2SurfOption：

將網格模型依照拓撲形狀類型重構出單張 NURBS 曲面 （純命令模式，支持RhinoScript調用）

RsMesh2StarFace：

自動把星型模型轉換成多張G1拼接的NURBS曲面

RsPoints2Surf：

將云點模型依照拓撲形狀類型重構出單張 NURBS 曲面

RsPoints2SurfOption：

將云點模型依照拓撲形狀類型重構出單張 NURBS 曲面 （純命令模式，支持RhinoScript調用）

RsCurves2Surf：

從多條曲線重構出單張 NURBS 曲面

RsAutoNurbs：

自動從網格模型上生成多個光滑拼接的 NURBS 曲面

RsPointCloud2Mesh：

從點云生成網格

RsSplitCurveNetwork：

自動把拾取的曲線組從交點處打斷成網格曲線

RsFillHoleBySurf：

拾取孔洞的曲面邊界并用NURBS補充孔洞，使邊界線上達到數值 G0或者G1連續

RsAutoPoints2Nurbs：

自動把點云模型轉換成多NRUBS曲面模型

RsUntrimSurf：

把裁剪曲面轉換成非裁剪曲面

RsMesh2SurfDyna：

動態地在網格模型表面畫線并及時生成 NURBS 曲面

RsMeshAddNodes：

對網格點進行加密，產生更多網格點

RsPoints2Tris：

針對地形點數據，從點集生成三角片網格模型

RsPoints2Plane：

把點集擬合成一張平面

RsPoints2Shpere：

把點集擬合成球面

RsMesh2Plane：

把網格擬合成平面

RsMesh2Sphere：

把網格擬合成球面

RsMesh2Points：

從三角片網格模型生成點云模型

RsFaceFromLines：

從多條線段組成的網絡模型中造型出自由 NURBS 曲面塊

RsFaceFromPolygon：

從四邊和三邊網格模型中造型出自由 NURBS 曲面塊

常見問題

問題：為什么我點擊“檢查”按鈕后，程序說“曲線網絡連接不好”，卻無法創建面？

答：單擊“檢查”按鈕后，程序將檢查曲線網絡的連接。如果有一條曲線有一個獨立的端點，程序將無法創建面，并提示“曲線網絡連接不良”。

問題：RhinoResurf是否支持曲線網絡中的“T型結”？

答：不支持。目前的RhinoResurf不支持曲線網絡中的“T型結”。我們將來可能會支持它。

問題：什么是曲線網絡中的“T”結？

答：當曲線的端點捕捉另一條曲線的內部點時，會導致曲線網絡中的“T形連接”。

問題：為什么RsMesh2Surf無法創建曲面？

答：如果RsMesh2Surf無法創建曲面，可能有兩種情況：

情況1：您的模型可能已關閉。當前版本不支持封閉模型；

情況2：您的模型可能不是干凈的拓撲。清潔網格意味著任何兩個三角形只共享一條邊；任何邊都由一個三角形（邊界線）或兩個三角形共享。這個干凈的網格為我們提供了良好的拓撲連接信息，并幫助我們自動創建曲面。如果拓撲不好，則很難獲得正確的拓撲信息以進行自動運行。因此，對于這種糟糕的拓撲網格，我們建議用戶首先將模型導出到點類型文件中，然后使用RsPoints2Surf進行轉換，RsPoints2Surf表示僅用于轉換的點信息。

更新日志

v0.527.0.0版本

1、添加了新命令“\u RsFillHoleBySurf”。此命令幫助用戶使用修剪過的NURBS曲面填充曲面邊或曲線包圍的孔，新曲面可以與邊界邊上的周圍曲面G1連續，可以報告G0和G1連續性的偏差誤差。這個命令使用起來非常友好。要填充孔，用戶只需選擇曲面邊并單擊“應用”按鈕。有關詳細信息，請訪問以下頁面：RsFillHoleBySurf教程。

2、添加了新命令'\u RsMorphSurf'。此命令幫助用戶選擇曲面并將其變形到目標位置。目標數據可以是網格、點云、曲線或其他曲面。

3、命令'\RsPoints2Surf'：添加了一個新功能“旋轉”UV線。此功能允許用戶圍繞XOY平面上的法線方向旋轉UV線，用戶可以通過此旋轉找到具有更好UV線的曲面。

4、命令'\RsCurves2Surf'：添加了一個新功能“旋轉”UV線。此功能允許用戶圍繞XOY平面上的法線方向旋轉UV線，用戶可以通過此旋轉找到具有更好UV線的曲面。

5、更新了在線文檔。

6、刪除嚴重錯誤報告。此錯誤報告對話框出現在命令“\u RsPoints2Surf”和“\u RsMesh2Surf”中顯示的命令對話框之前。

7、修復了其他錯誤。
