對Tensorflow中Device實例的生成和管理詳解

更新時間：2020年02月04日 19:03:33 作者：jacob_wjj

今天小編就為大家分享一篇對Tensorflow中Device實例的生成和管理詳解，具有很好的參考價值，希望對大家有所幫助。一起跟隨小編過來看看吧

1. 關鍵術語描述

kernel

在神經網絡模型中，每個node都定義了自己需要完成的操作，比如要做卷積、矩陣相乘等。

可以將kernel看做是一段能夠跑在具體硬件設備上的算法程序，所以即使同樣的2D卷積算法，我們有基于gpu的Convolution 2D kernel實例、基于cpu的Convolution 2D kernel實例。

device

負責運行kernel的具體硬件設備抽象。每個device實例，對應系統中一個具體的處理器硬件，比如gpu:0 device, gpu:1 device, cpu:0 device。一般來說，每個device實例同時包括處理器資源、內存資源。device的抽象支持硬件設備提供的并行處理能力。

2. device是什么

為方便描述，下面我們把在tensorflow里面運行的神經網絡模型都統一稱為graph。

我們知道，tensorflow主要針對的是跨硬件平臺、分布式、并發運行的場景，參與運算的每個硬件資源，我們都抽象為device實例，便于管理。

device的主要職責：

管理處理器資源，為支持device內部的并行計算，進一步將其抽象為thread pool或streams：

cpu：使用thread pool來管理，thread之間可支持不同程度的并行計算能力

gpu: 針對nvidia gpu，使用cuda streams來管理，根據不同的gpu型號，可支持不同數量的stream做并行計算

管理內存資源：為kernel的運行，分配和釋放內存，進一步抽象為Allocator及其各種子類的實例來管理。

主機內存：

cpu kernel 計算時需要的內存。

gpu kernel的輸出結果如果要放置到主機內存中時，gpu kernel也需要申請主機內存。

顯存： gpu kernel 計算時需要的內存。

3. device的種類及應用場景

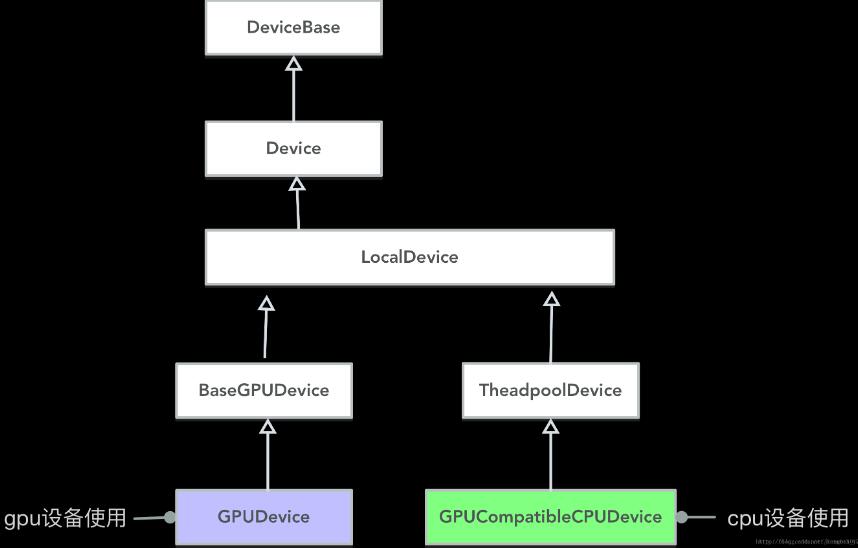

由于device要抽象的設備種類較多，我們主要描述一下本地運行的cpu device、gpu device實例類型。先用一個UML圖來表示一下各種device抽象類的關系：

可以看到，cpu device實例使用的類是GPUCompatibleCPUDevice，主要是在ThreadPoolDevice的基礎上，增加了gpu<-> cpu之間內存?zhèn)鬏敂?shù)據的優化措施。

gpu device實例使用的類是 GPUDevice 。

4. device實例的關鍵數據結構

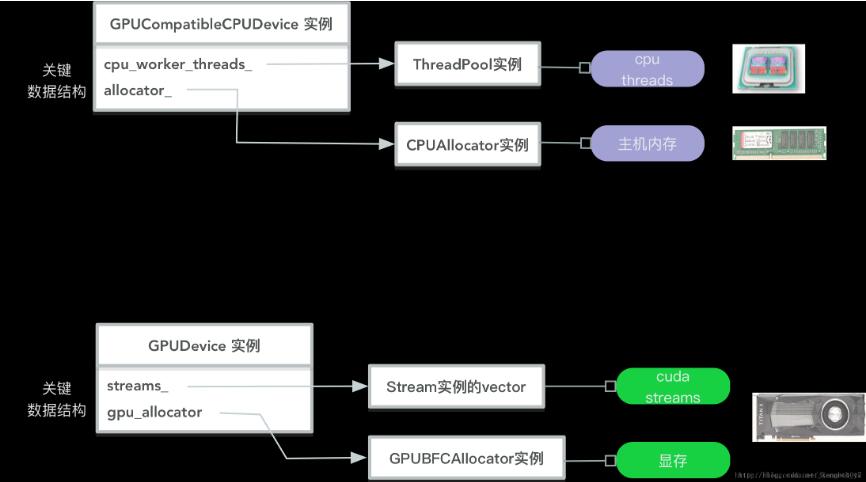

我們以常用的cpu device，gpu device為例，用下圖描述一下device實例的關鍵數據結構：

可以看到每個device實例內部都具備并行處理的能力：

GPUCompatibleCPUDevice實例
 將 cpu 的計算資源抽象為thread pool，以支持多thread之間的并發執行；
 將主機內存抽象為 CPUAllocator 實例來進行管理，為cpu kernel、gpu kernel提供主機內存的申請、釋放功能；

GPUDevice實例
 將gpu的計算資源抽象為streams， 由于目前只支持NVIDIA的gpu，所以這里我們可以看作抽象為cuda streams，多個cuda streams之間的計算可以并發處理；
 通過GPUBFCAllocator實例來管理顯存，為gpu kernel提供顯存的申請、釋放功能。

5. device實例的創建

系統中可用的device實例，由session發起創建，歸屬于session實例。

device的創建，使用Factory 設計模式，session會調用所有注冊的device factory，逐一產出符合條件的device實例。

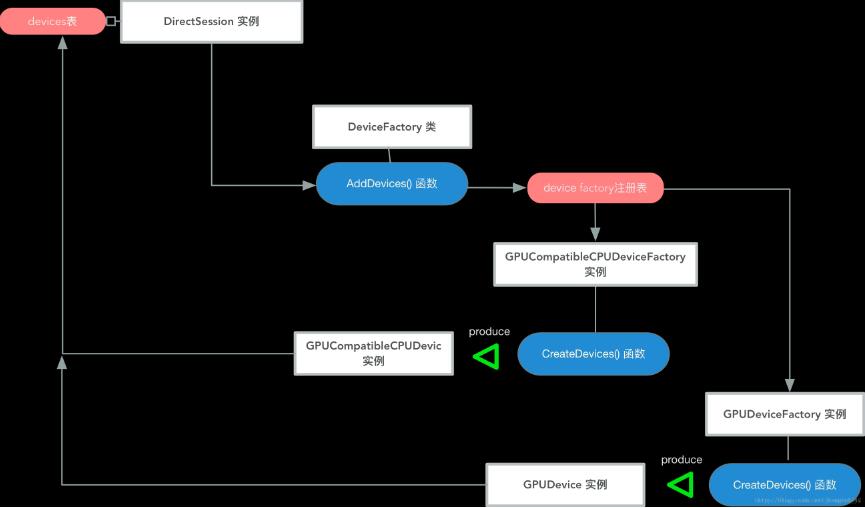

以DirectSession實例創建gpu device、cpu device為例，具體流程如下圖所示。

為方便結合代碼閱讀，已包含主要的類、函數調用路徑：

可以看到，最終產出的gpu device、cpu device實例，都會保存至DirectSession實例的 devices_ 表中，由DirectSession實例進行分配和使用。

6. 在graph運行階段device的使用

在graph的創建階段，session為每個node分配一個具體的device實例，同時為每個node創建一個具體的kernel實例，這個kernel實例將會運行在分配的device實例上。(參見Tensorflow 核心流程剖析 2 – 神經網絡模型的創建和分割)

接下來，在graph的運行階段，session會依次處理graph中的node，調度node所分配的device實例，去運行node的kernel實例。

每個kernel 在運行時，會向其分配的device，申請需要的計算資源、內存資源等，完成具體的運算操作。

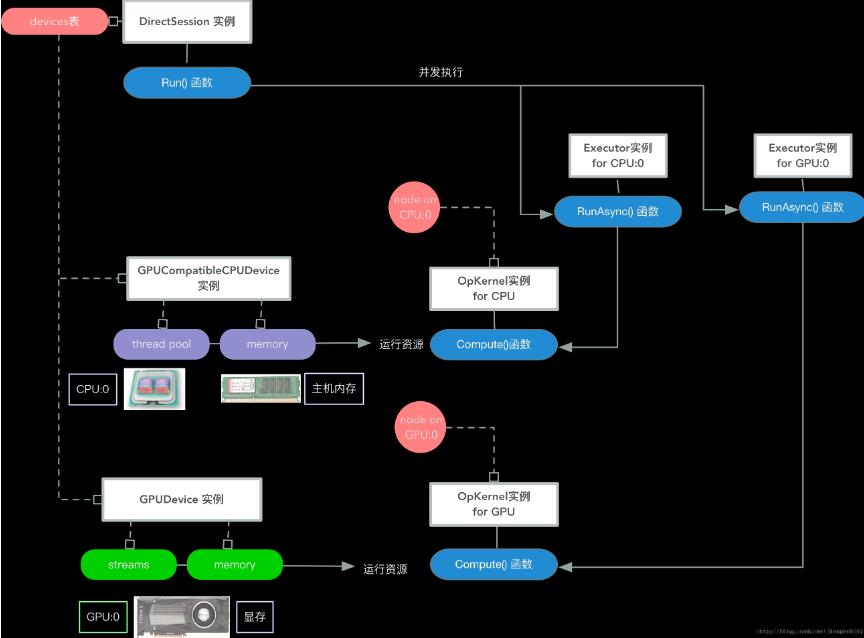

上述流程如下圖所示。

為方便結合代碼閱讀，已包含主要的類、函數調用路徑：
