詳解Unity中的ShaderGraph入門使用教程
一,ShaderGraph 簡介
簡介:
Unity2018版本之后推出了一個可編程渲染管線工具ShaderGraph,讓我們可以通過可視化界面拖拽來實現著色器的創建和編輯。
官方話術:
Shader Graph 使您能夠直觀地構建著色器。您無需編寫代碼,而是在圖形框架中創建和連接節點。Shader Graph 提供反映您的更改的即時反饋,并且對于不熟悉著色器創建的用戶來說非常簡單。
Shader Graph 僅與可編寫腳本的渲染管線 (SRP) 兼容,即高清晰度渲染管線 (HDRP) 和通用渲染管線 (URP)。這兩個 SRP 在 Unity 2018.1 及更高版本中可用。傳統的內置渲染管線不支持 Shader Graph。
Shader Graph是基于可編程流水線, 一種通過節點圖的方式,來實現可視化的Shader的編程。
有了它之后我們就不用再編寫大量的代碼了,不用考慮語法和錯誤調試了。
使用版本:推薦使用Unity2019.1以上的版本。
二,ShaderGraph 導入
2.1 現有工程導入

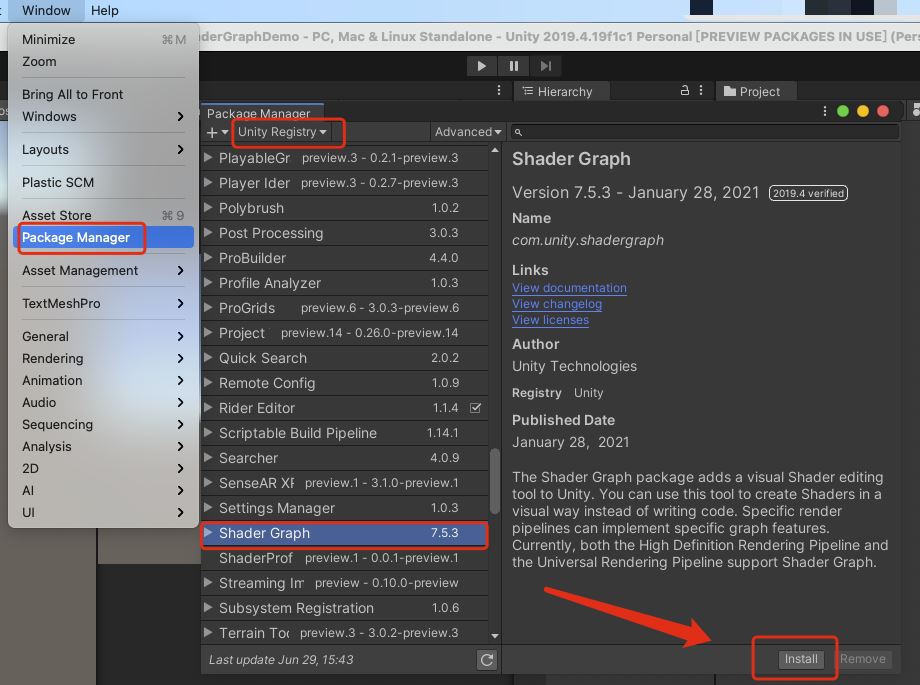

點擊”Windows“ --> ”Package Manager“ --> “Shader Graph” --> ”Install“ ,點擊后等待導入完成即可:

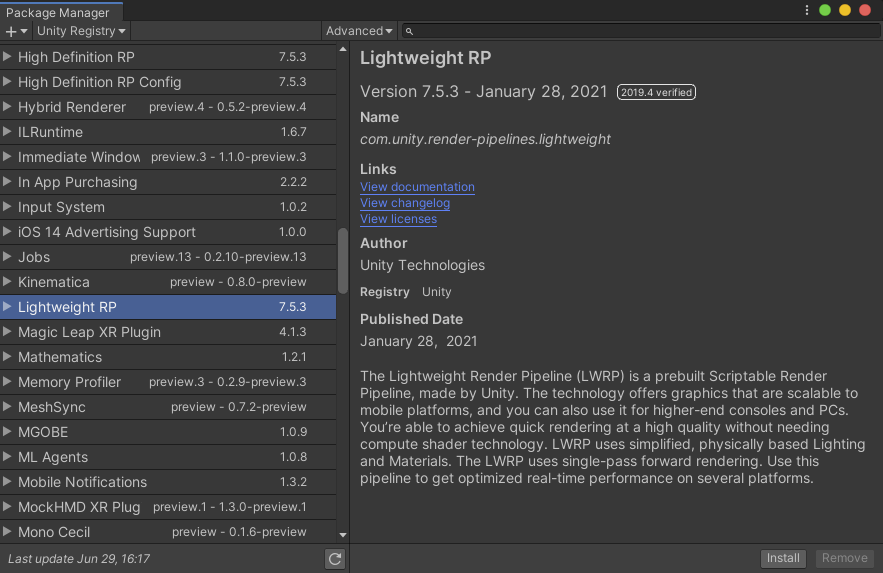

同理在點擊Package Manager面板找到 --> “Lightweight RP” 然后點擊”Install“導入等待導入完成即可:
2.2 導入指定版本
使用2.1的方式添加,只能導入最新版本的插件,使用下面這個方式可導入一個指定版本:

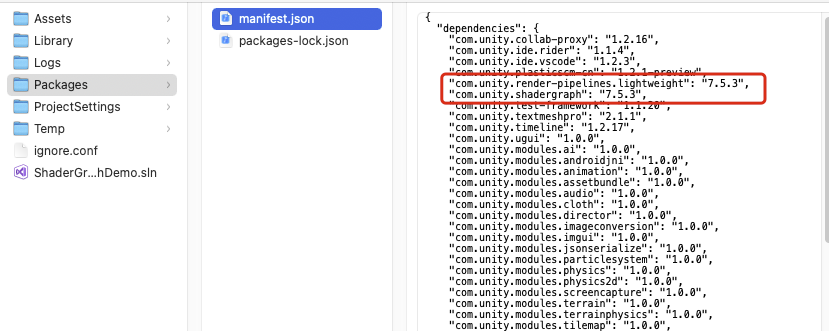

打開工程目錄,找到“Package Manager” 文件夾下的“manifest.json”文件,打開后添加:(注意要指定正確版本)
"com.unity.render-pipelines.lightweight": "7.5.3",
"com.unity.shadergraph": "7.5.3",
2.3 新工程導入

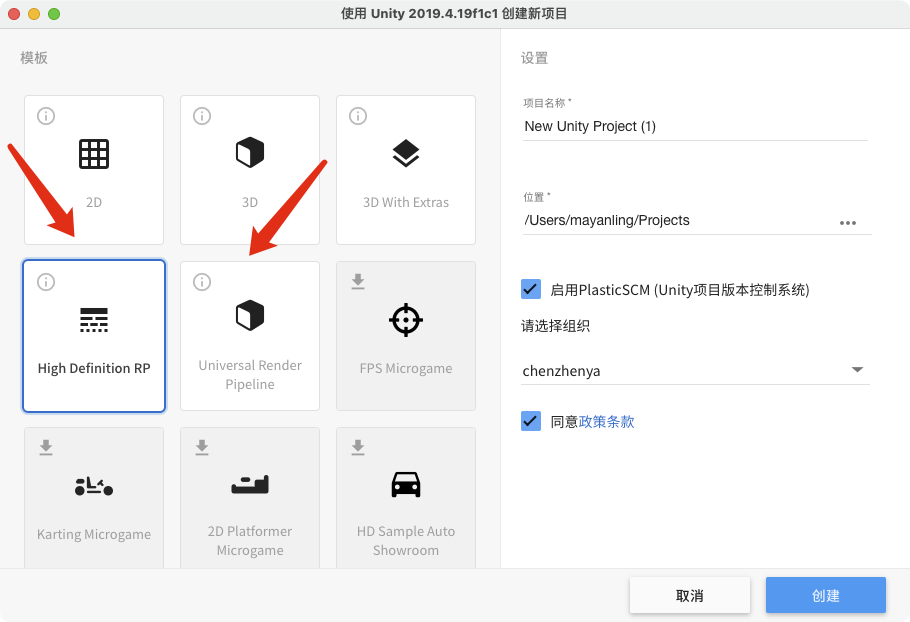

選擇LWRP或者HDRP的話,會自動附帶相關插件,并且Unity已經幫我們進行了工程基礎配置,下面我們要說的工程基礎配置:
三,ShaderGraph 配置
若你是以上面2.3新工程的形式創建的工程,則不需要進行下述配置
3.1 基本設置

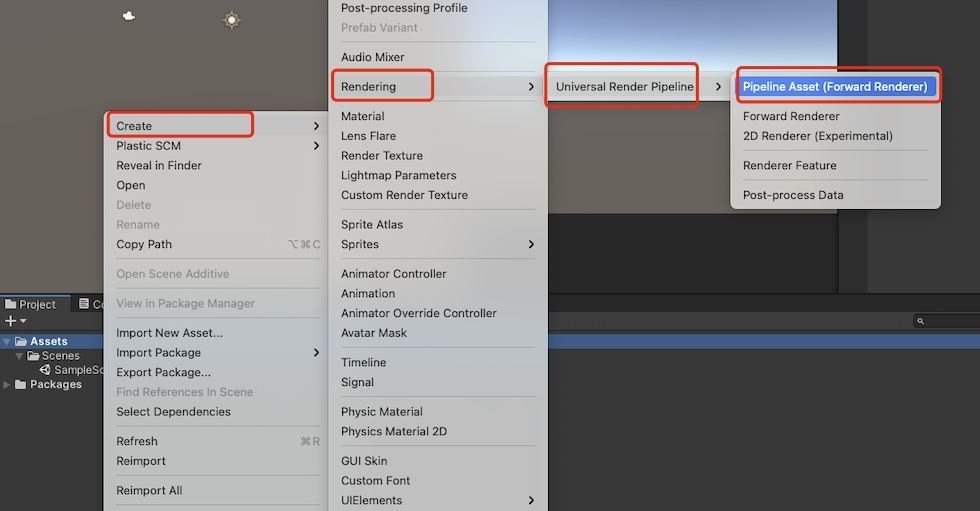

通過菜單"Asset" --> “Create” --> “Rendering” --> “Universal Render Popeline” --> “Pipeline Asset(Forward Renderer)” 創建URP渲染管線配置
在2019.3版本之后,Unity將輕量渲染管線LWRP重命名為通用渲染管線URP。 所以雖然我們上面導入的是“Lightweight RP”包,但是這邊創建的時候顯示的是“Universal Render Pipeline”:

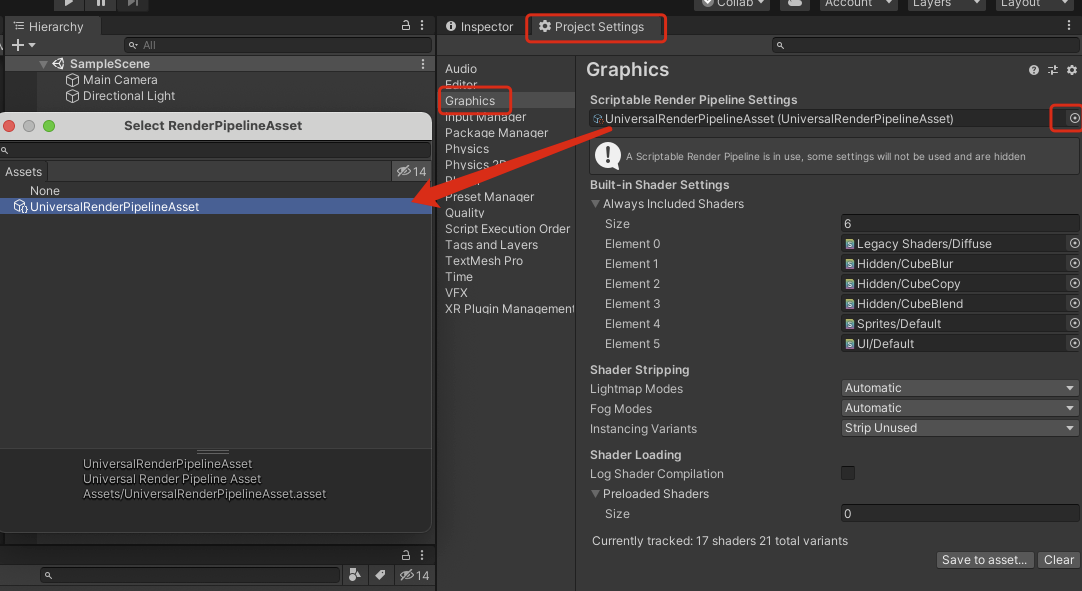

設置URP渲染管線配置到“Edit” --> “Project Setting” --> “Graphics” --> “Scriptable Render Pipeline Settings” 如下圖所示:
3.2 創建ShaderGraph示例

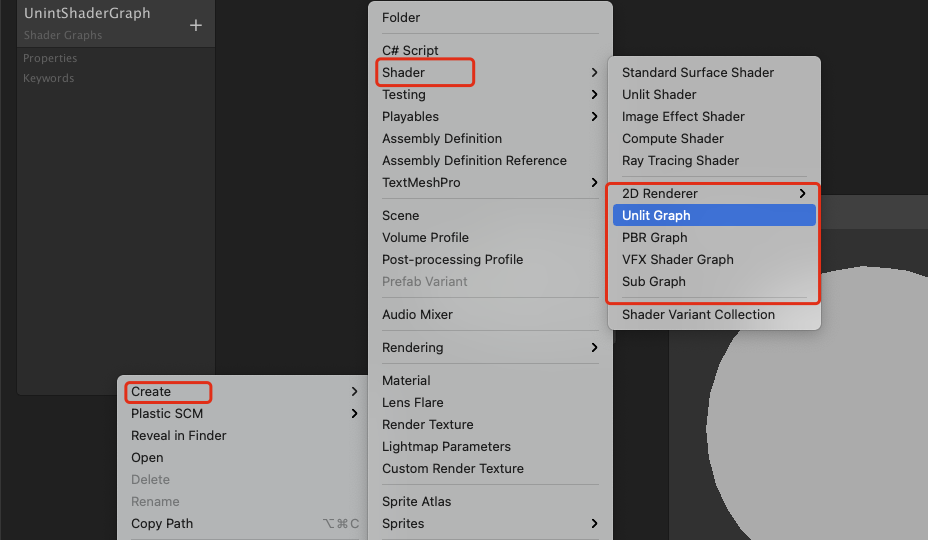

在“Project”面板右鍵 --> “Create” --> “Shader” --> “Unlit Graph”; 這時我們可以看到Shader面板上多了幾個后綴為Graph的選項:

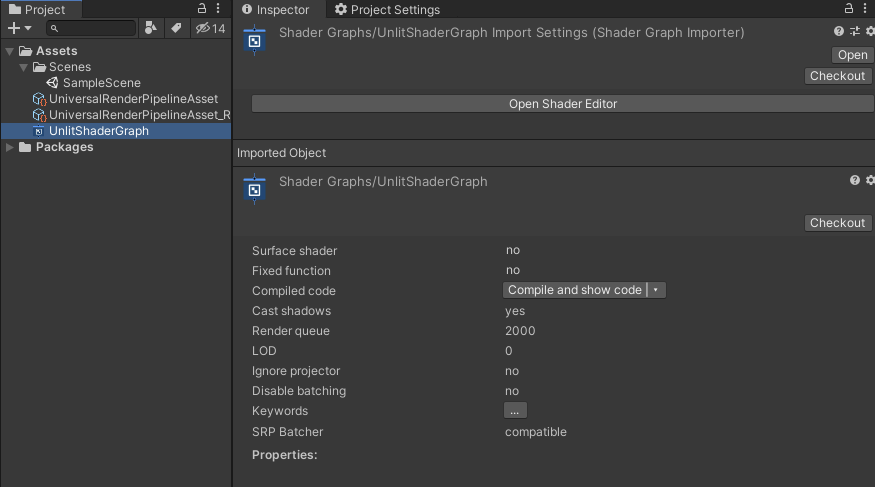

選擇我們創建一個“Unlit Graph”看下效果:

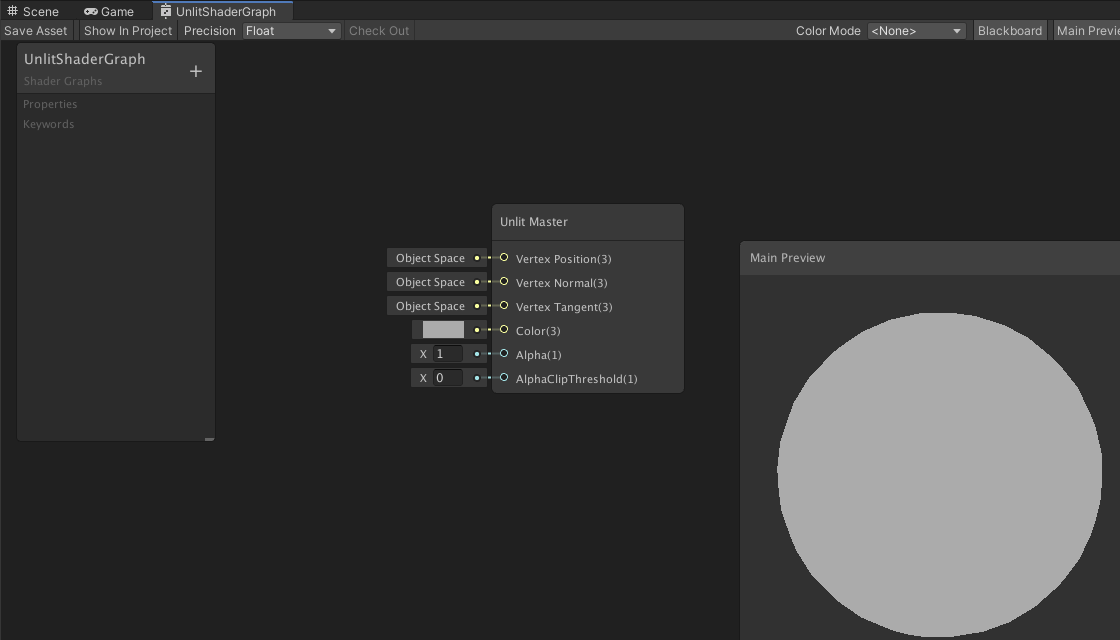

“雙擊” 就可打開我們創建“Unlit Shader Graph”的可編輯面板:
四,ShaderGraph 面板
4.1 可編輯面板介紹
為了方便操作,此編輯面板支持多開,支持直接從其他面板上復制節點
主節點:決定著色器輸出的最終連接:(所有節點經過計算后都必須連接到主節點上,才會得到應用)

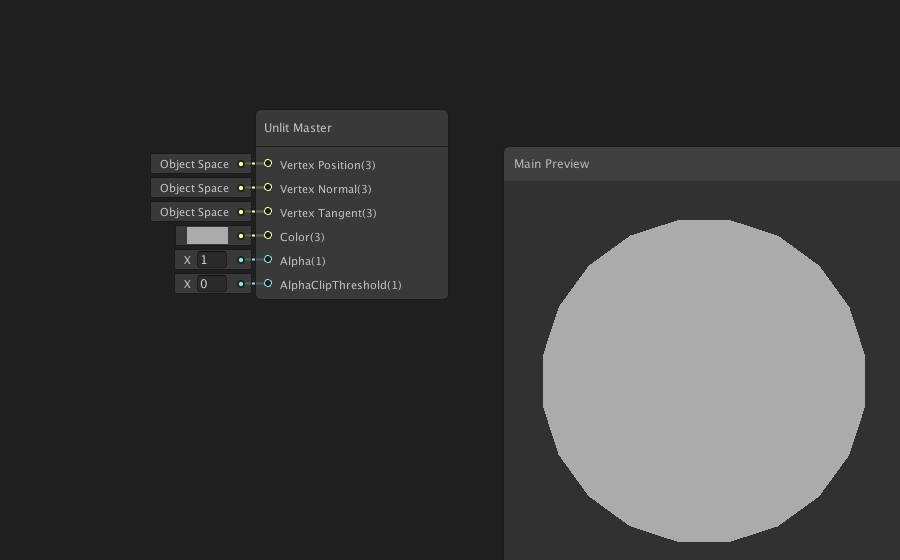

預覽界面:在這里“右鍵”,可隨意旋轉,縮放,以及替換網格:

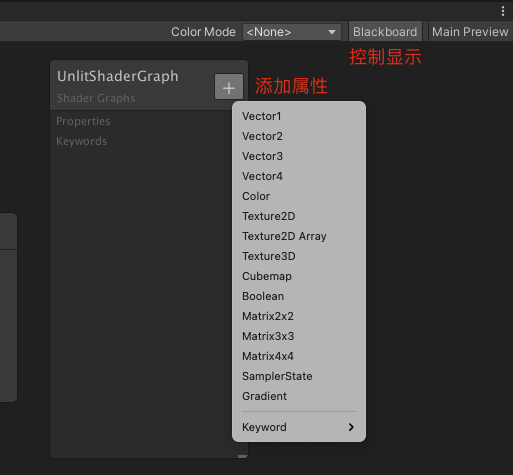

黑板:在單個收集視圖中包含所有著色器屬性的區域。使用Blackboard 添加,刪除,重命名和排序:(創建屬性,然后拖拽到主編輯空白處,形成在材質球上可編輯公開屬性)
創建節點:空白處“右鍵” --> “Create Node” --> 選擇要?jiǎng)?chuàng)建的節點:(可選擇,可搜索找到要用的節點,子節點非常多,使用過程中慢慢累積)

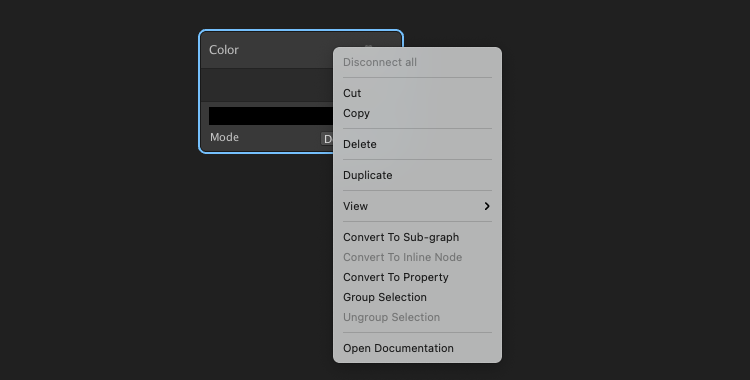

編輯節點:創建了一個“Color” 節點,在節點上右鍵,可以看到復制,刪除等操作信息

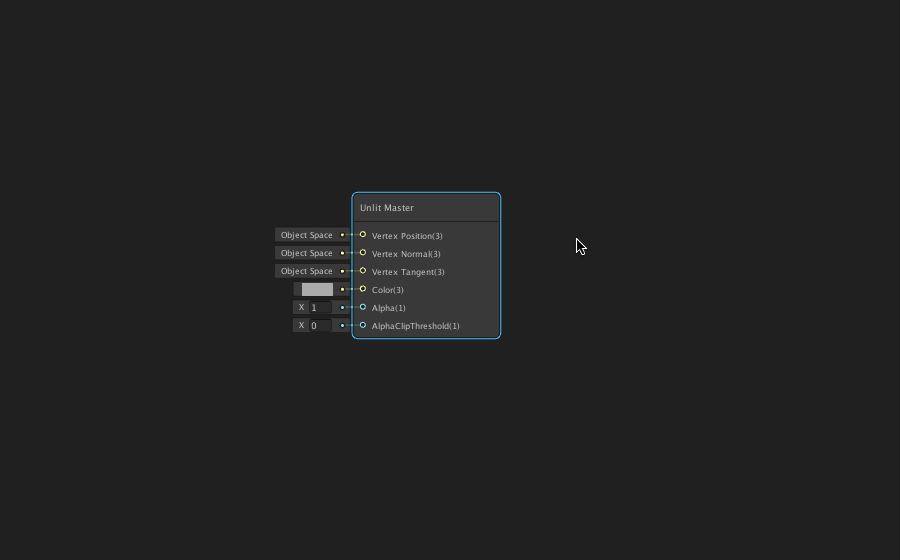

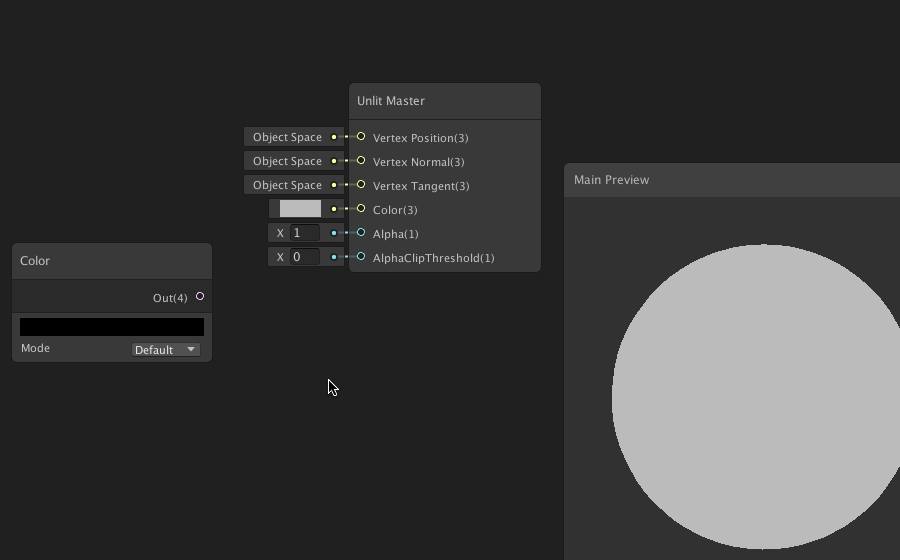

連接節點:單擊節點右側“Out”輸出,拖拽到對應的輸入上:
五,ShaderGraph 使用
5.1 創建UnlitGraph并創建貼圖節點
在“Project”面板右鍵 --> “Create” --> “Shader” --> “Unlit Graph”; 詳細圖解創建步驟見上文3.2。

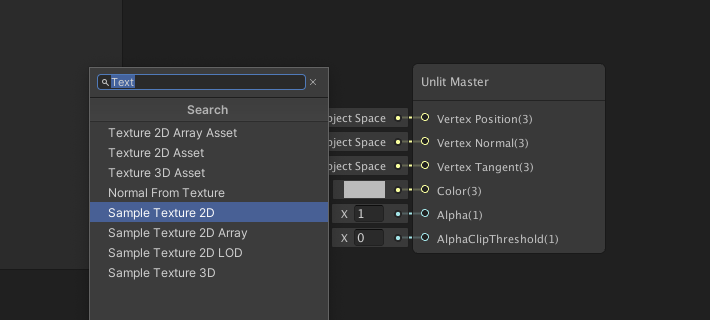

雙擊創建好的"Unlit Graph",打開編輯界面,空白處“右鍵” 選擇 --> “Create Node” —-> 搜索框搜索“Texture” 點擊創建“Sample Texture 2D”:
5.2 給貼圖節點賦值并連接到主節點

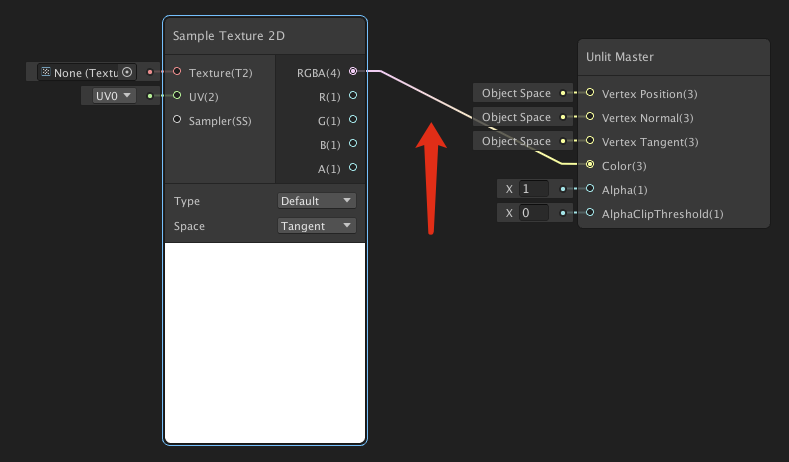

將Texture節點的輸出,拖拽到主節點的輸入:
給Texture進行賦值:(和其他組件使用形式一樣,點擊“原點”選擇Texture)
5.3 保存并使用ShaderGraph

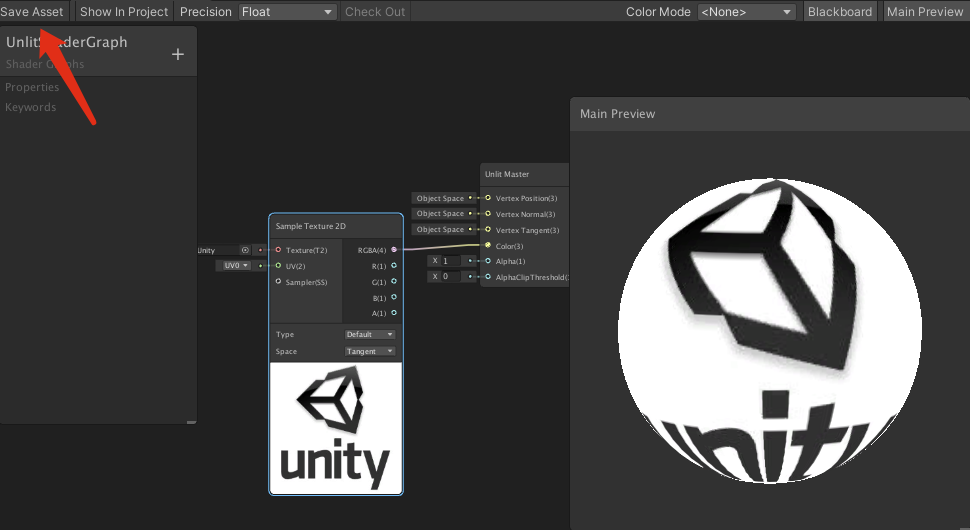

點擊面板左上角的“Save Asset”,進行保存
然后創建材質球,將其Shader 指定為剛剛保存的“UnlitShaderGraph”:(可直接拖拽賦值)

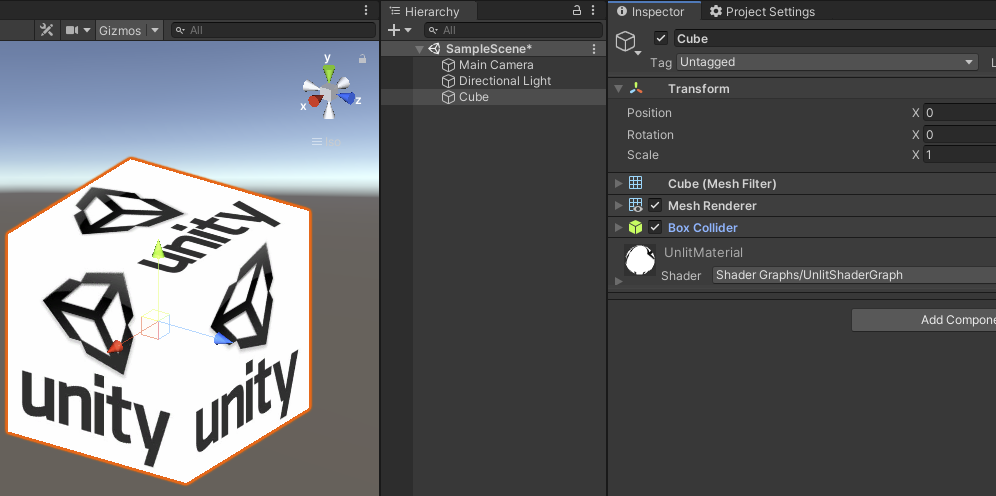

最后在場景中創建一個Cube,并將其材質球指定為剛創建的:(也可直接拖拽賦值)
這樣就完成了一個Shader的從創建到應用整個流程啦~
5.4 公開屬性使其在材質球上編輯

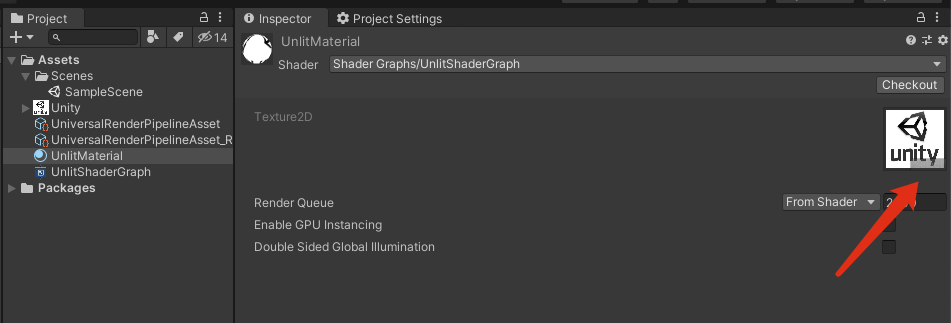

細心的你可能已經發現了,在上圖材質球使用的貼圖位置是不能進行修改的:
下面我們就將貼圖屬性公開為外部可修改的。
在“Blackboard”面板點擊“+”號,添加"Texture 2D"屬性,然后將其拖拽到空白編輯區域,最后將其輸出節點連接到貼圖輸入節點上:

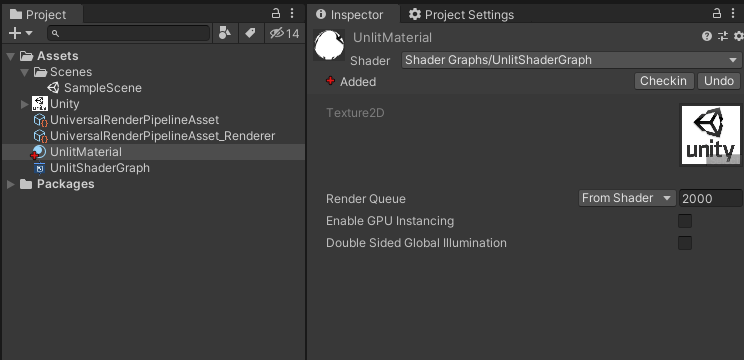

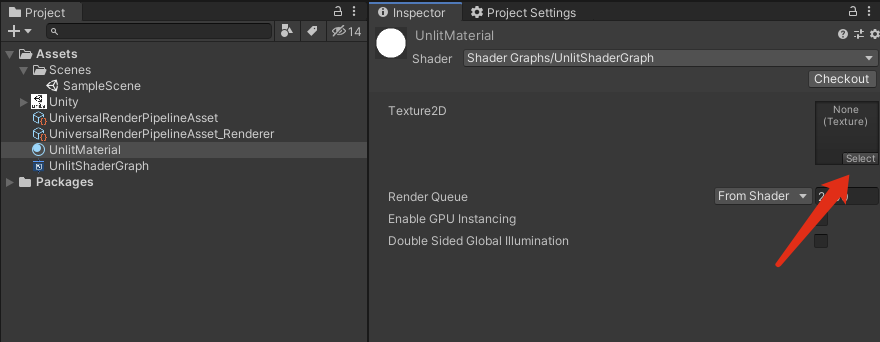

然后點擊下右上角的“Save Asset”保存一下,再次點擊到材質球上,就可以看到貼圖位置是空的,并且是可修改的了:
六,ShaderGraph 總結
本文對ShaderGraph進行了簡單介紹,使用時需要的工程配置,以及ShaderGraph的編輯面板操作,最后通過一個簡單示例進行整體流程的梳理。
使用ShaderGraph前提條件:
導入ShaderGraph插件導入U(xiǎn)RP(通用渲染管線)或者HDRP(高清渲染管線)創建Pipeline Assets并配置到Graphics面板
完成上述準備工作,就可以愉快的使用ShaderGraph了。
到此這篇關于Unity 之 ShaderGraph入門使用詳解的文章就介紹到這了,更多相關Unity ShaderGraph使用內容請搜索腳本之家以前的文章或繼續瀏覽下面的相關文章希望大家以后多多支持腳本之家!
