cad怎么快速繪制對開鐵柜平面圖?
百度經驗 發布時間：2019-07-18 09:18:06 作者：MHSJS001
我要評論
我要評論cad怎么快速繪制對開鐵柜平面圖？很多時候我們都需要對開的鐵柜，想要使用cad繪制鐵柜平面圖，該怎么繪制呢？下面我們就來看看詳細的教程，需要的朋友可以參考下
一般辦公室都會有存放文件的鐵柜，用來存放重要檔案資料，想要使用cad繪制鐵柜平面圖，該怎么繪制呢？下面我們就來看看詳細的教程。

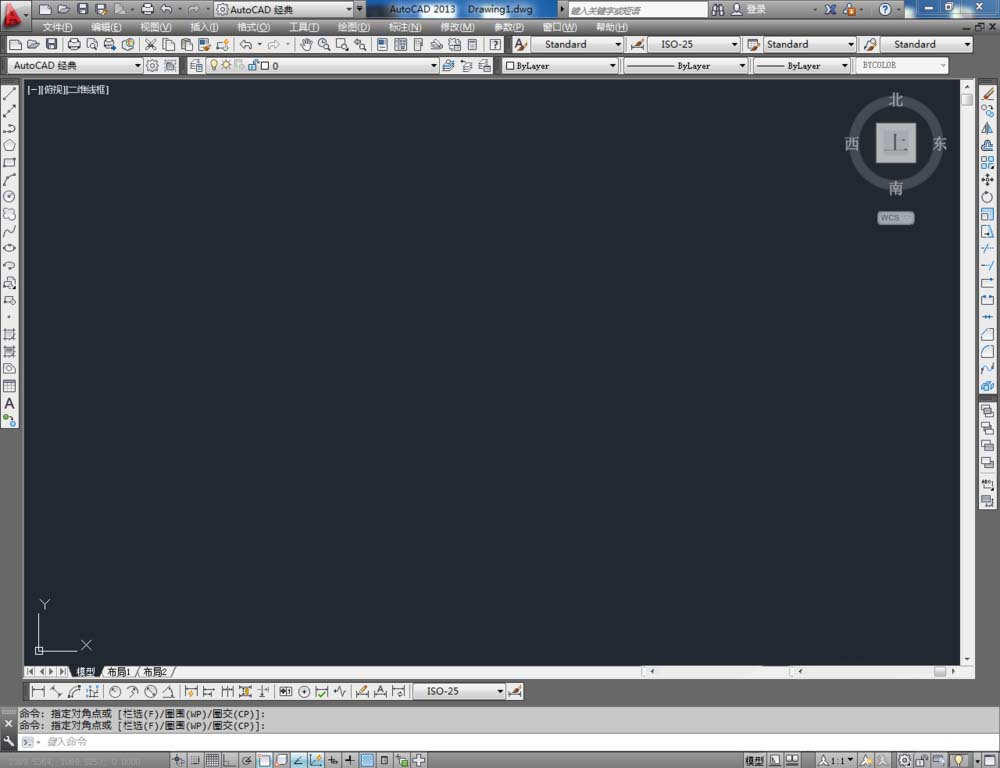

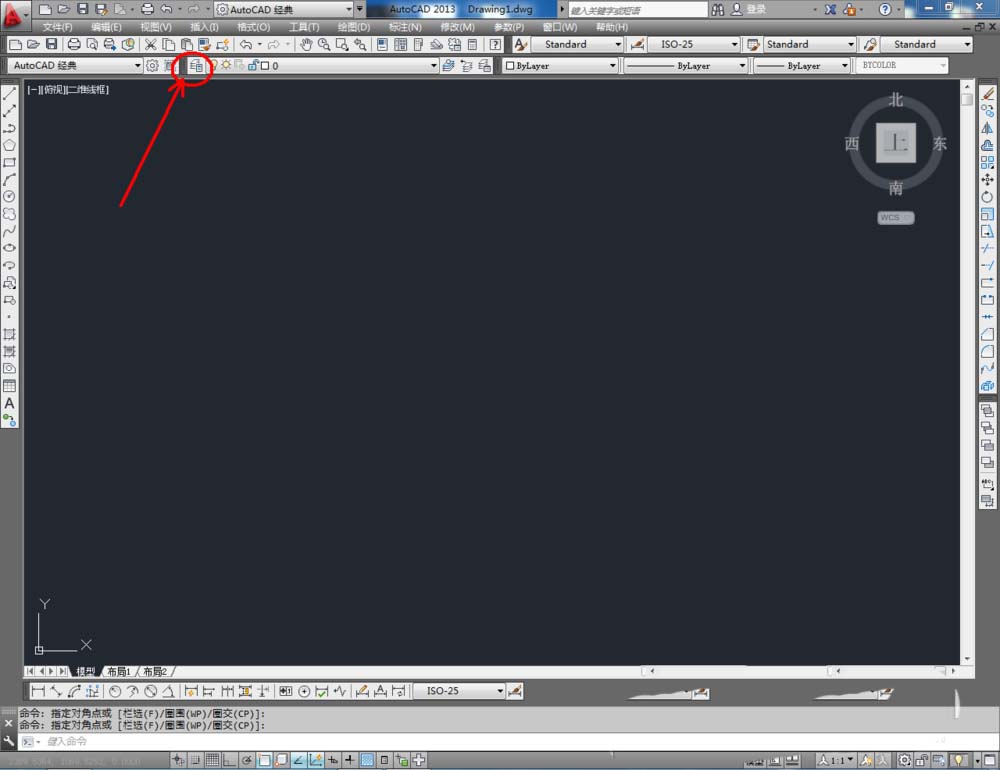

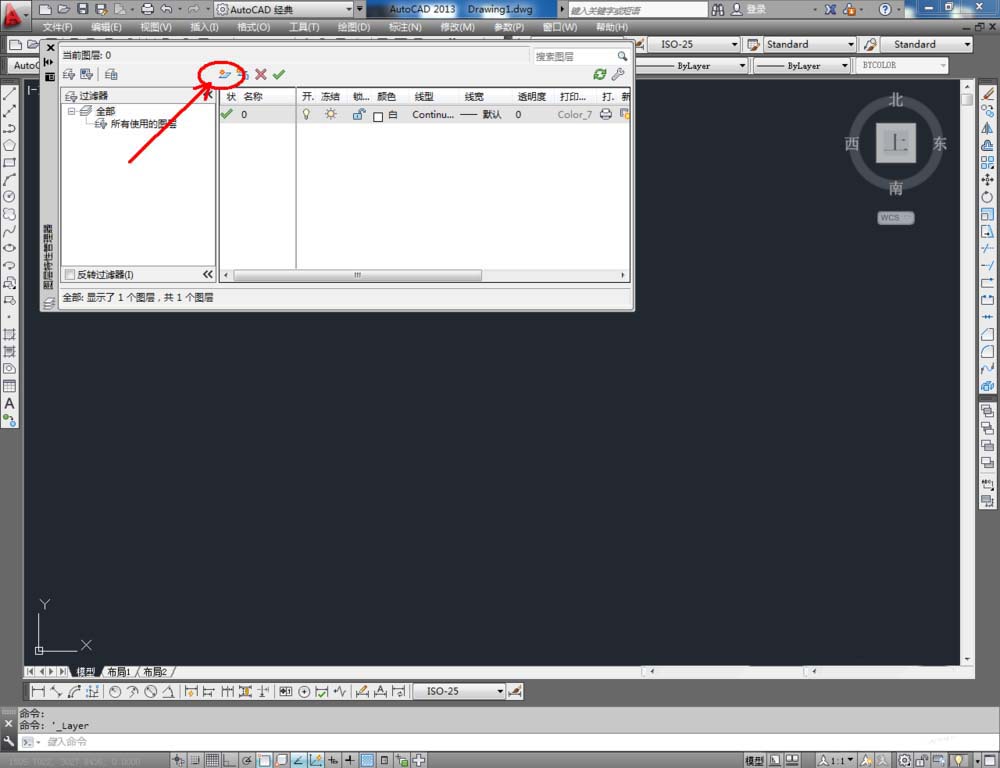

1、打開AutoCAD 2013軟件，點擊【圖層特性管理器】，點擊【新建圖層】，將圖層命名為：對開鐵柜。點擊色塊，按圖示設置一個圖層顏色，完成對開鐵柜圖層的設置（如圖所示）；

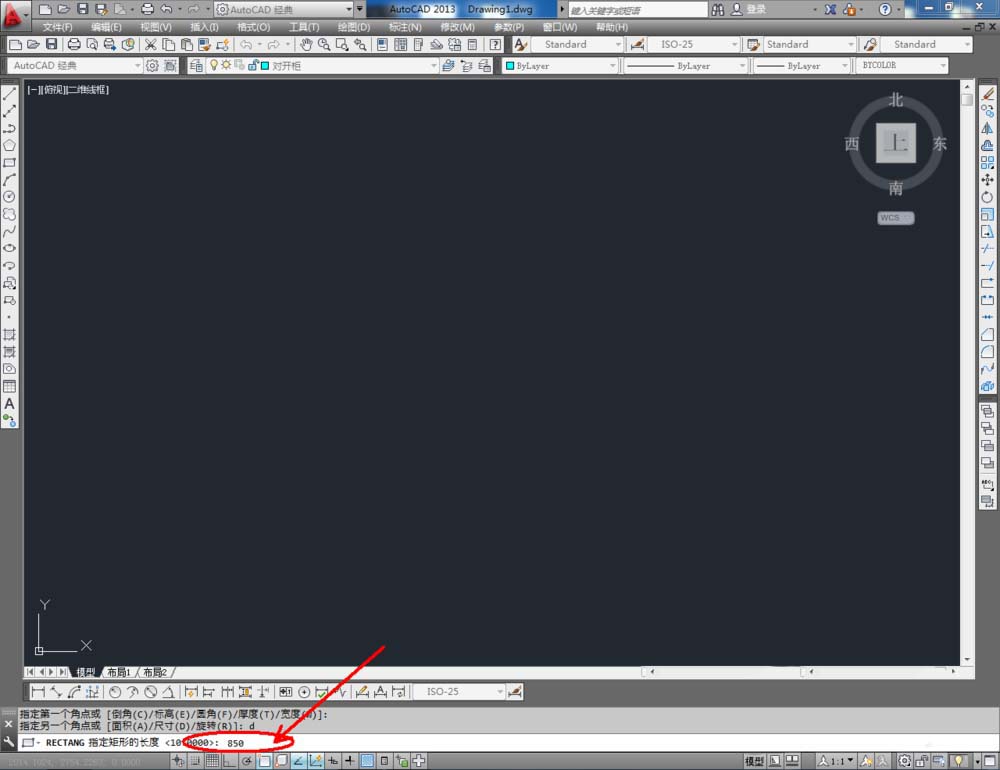

2、點擊【矩形工具】，按圖示在命令欄輸入：d并按下空格鍵，輸入長度數值：850并按下空格鍵，繼續輸入寬度數值：1800并按下空格鍵，完成矩形圖案的繪制。選中圖案，點擊右邊工具欄中的【分解工具】，將圖案炸開（如圖所示）；

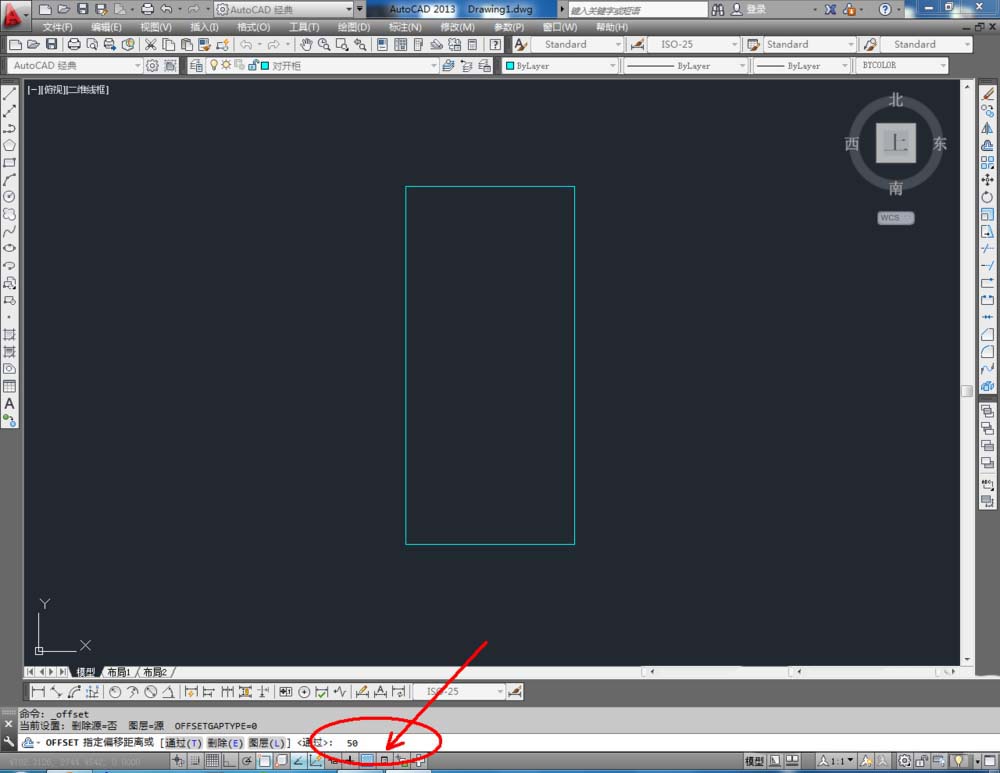

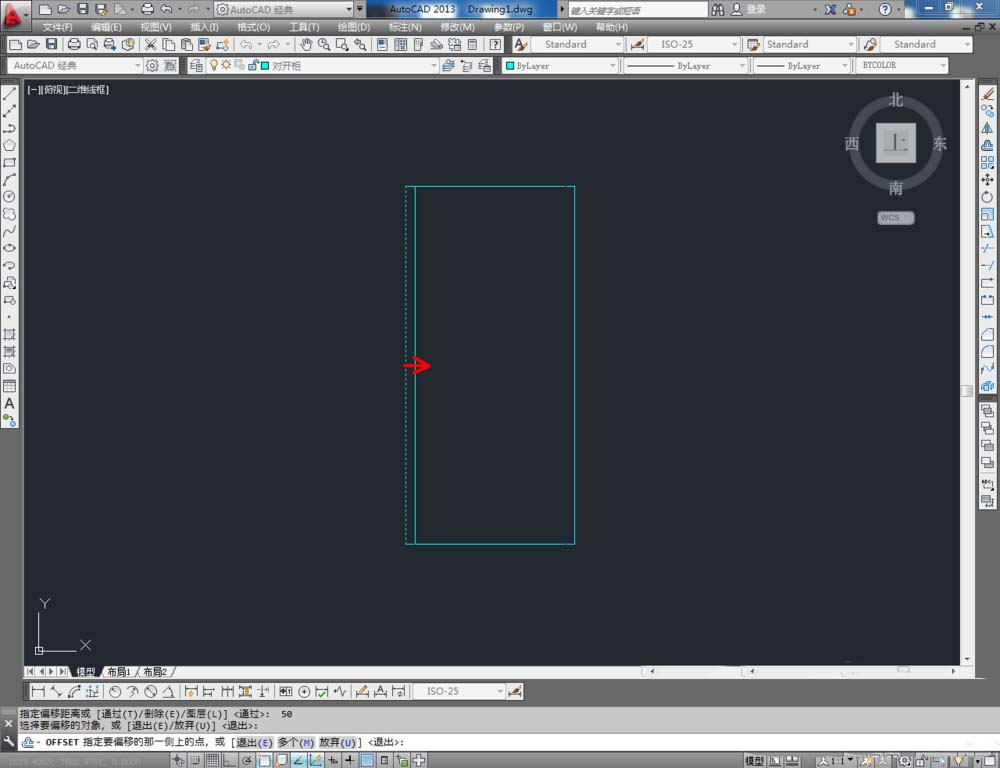

3、點擊右邊工具欄中的【偏移】，在命令欄中輸入： 50，選中圖案側邊和頂邊，依次對側邊和頂邊進行向內偏移。在命令欄中輸入：80，選中底邊，將底邊進行向上偏移（如圖所示）；
