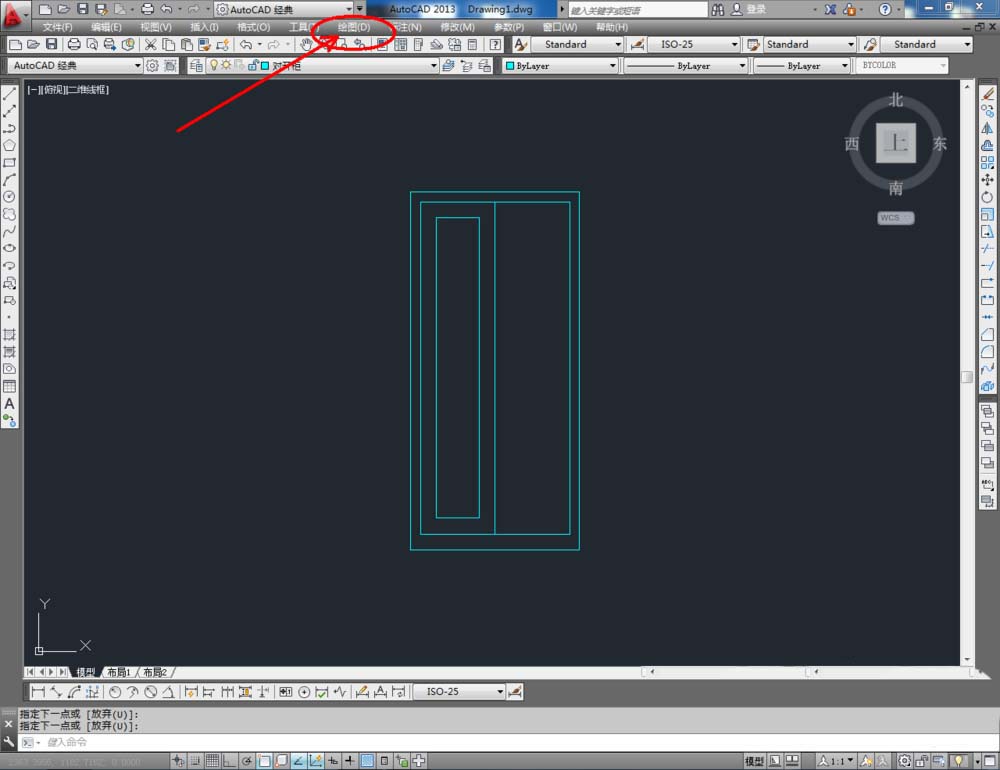

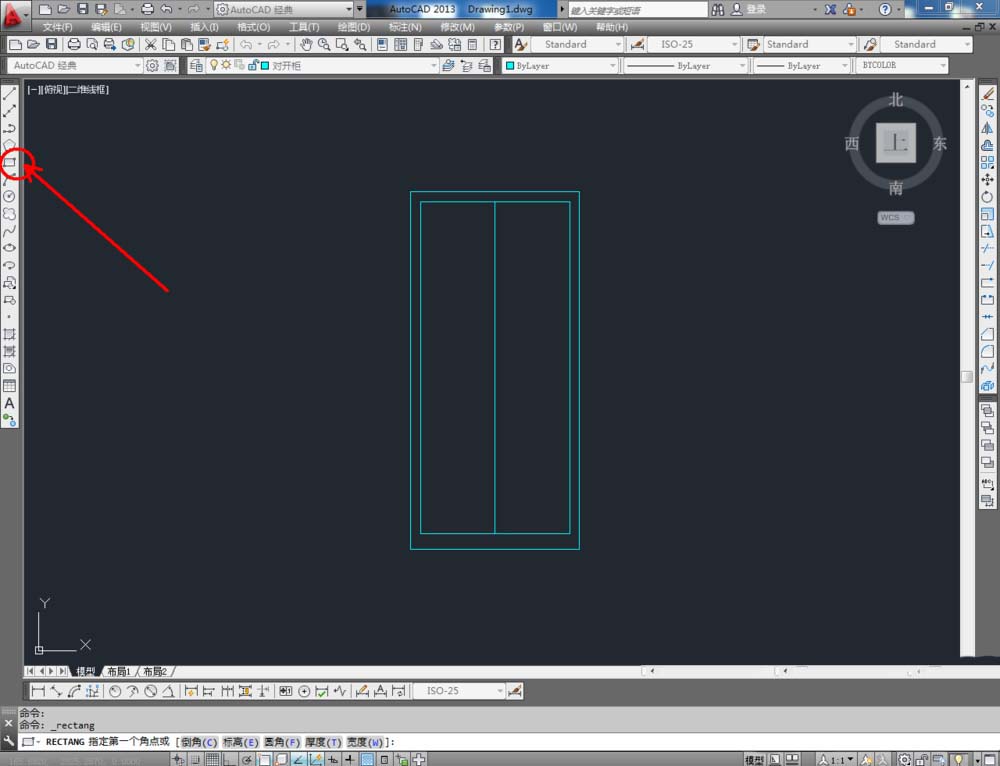

4、點擊【矩形工具】在圖示位置繪制一個矩形圖案后，點擊【偏移】，在命令欄中輸入：80，對矩形圖案進行向內偏移（如圖所示）；

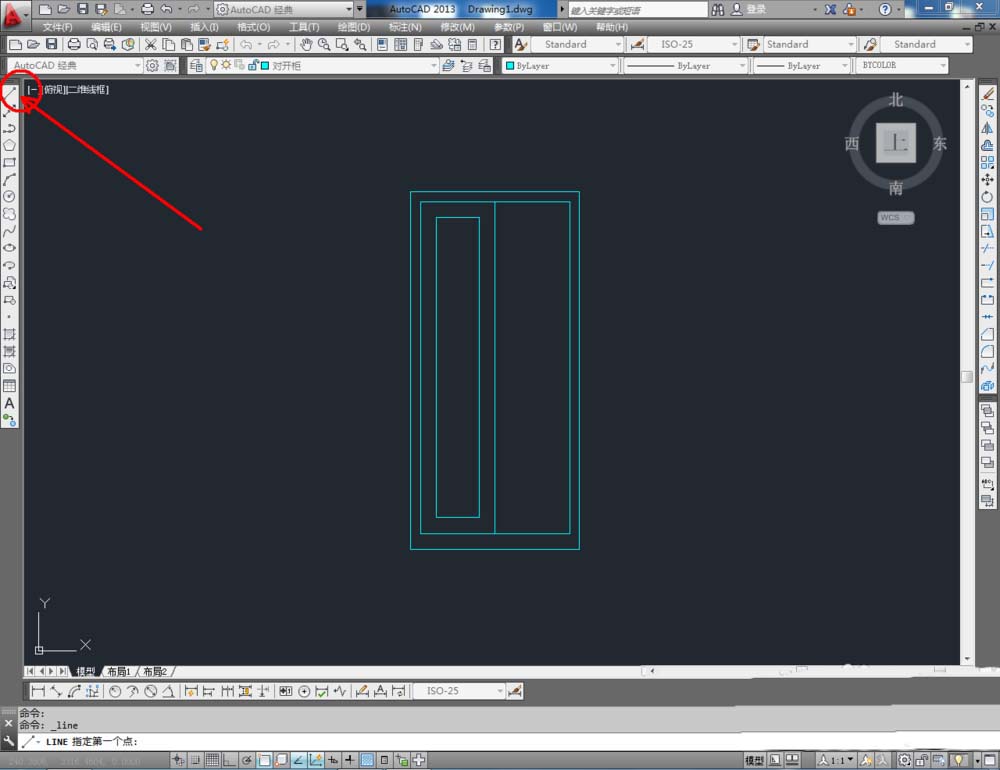

5、點擊【直線工具】，按圖示繪制一條直線線段后，點擊【繪圖】-【點】-【定數等分】，在命令欄中輸入數值：5，生成線段五等分。點擊【直線工具】按圖示完成層板部分圖案的繪制；

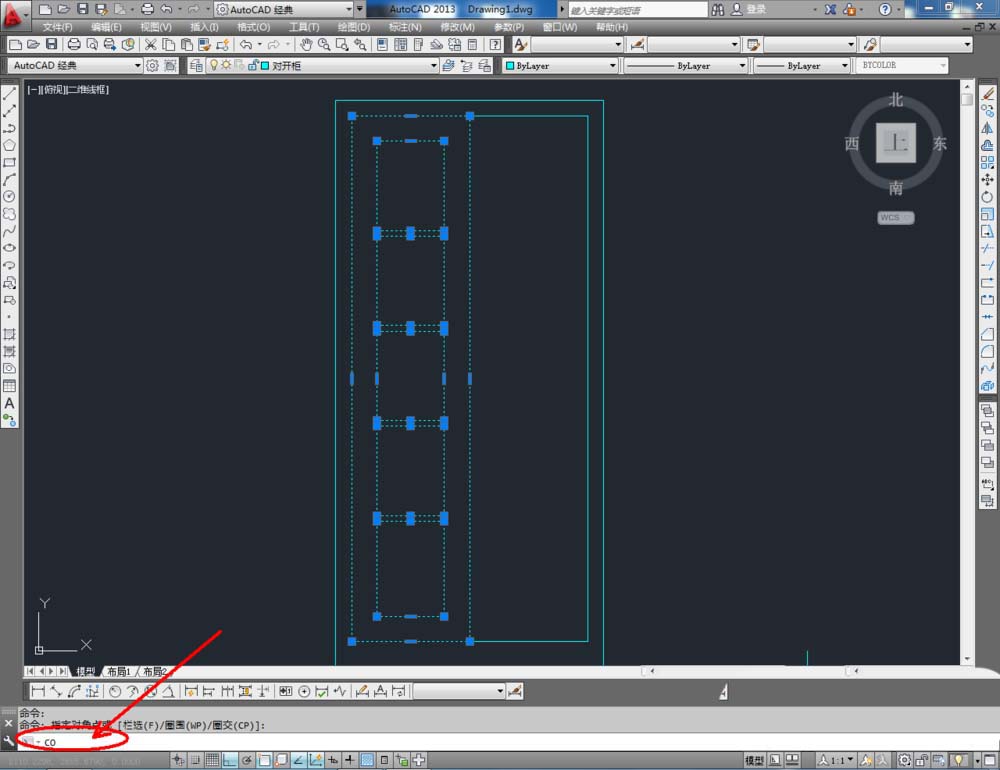

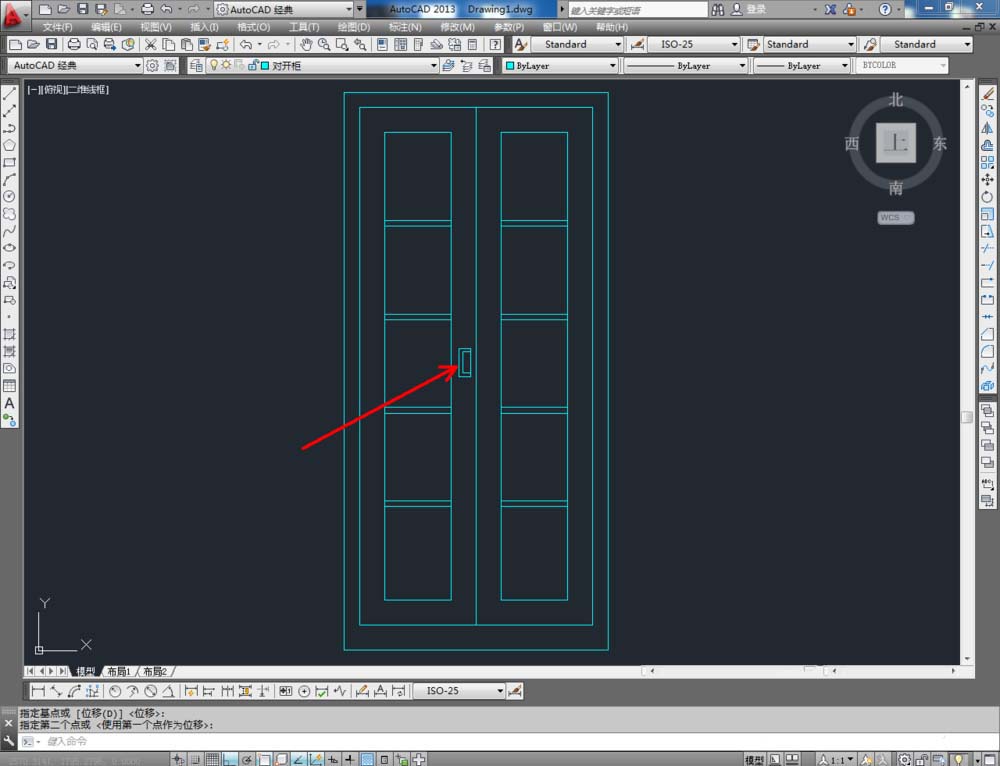

6、完成后，選中整個柜門，在命令欄中輸入：co，對柜門圖案進行移動復制。將制作好的拉手圖塊導入文件并調整好拉手的位置。完成細節部分的制作后，我們的對開鐵柜平面圖便全部制作完成。
以上就是cad快速繪制對開鐵柜平面圖的教程，希望大家喜歡，請繼續關注腳本之家。
