1、背景

InnoDB存儲引擎的基本存儲單位是頁，索引也是存儲在頁上的，B+樹中非葉子節點的頁也是數據頁，和我們插入數據的區別是存放的行記錄叫目錄項記錄，我們插入的行記錄叫用戶記錄。

B+樹由葉子節點和非葉子節點組成，葉子節點只有一層，用來存放用戶記錄，非葉子節點可以由一層或多層組成，用來存放目錄項記錄。

B+樹這種結構是為了方便我們查找想要的數據，可以將B+樹這種結構叫索引，建議先參考一下上篇文章講解的頁，接下來我們就來學習一下索引到底是什么。

2、準備

創建一個表并插入一些數據用來演示索引：

#創建表
CREATE TABLE test
(
    id INT AUTO_INCREMENT PRIMARY KEY,
    str VARCHAR(255) NOT NULL DEFAULT ''
) ENGINE = InnoDB DEFAULT CHARSET = utf8mb4;

#插入數據
INSERT INTO test (str)
VALUES ('AAA'),
       ('BBB'),
       ('CCC');

查看記錄：

mysql [xxx]> select * from test;
+----+-----+
| id | str |
+----+-----+
|  1 | AAA |
|  2 | BBB |
|  3 | CCC |
+----+-----+
3 rows in set (0.001 sec)

3、正篇

【1】存儲用戶記錄的數據頁

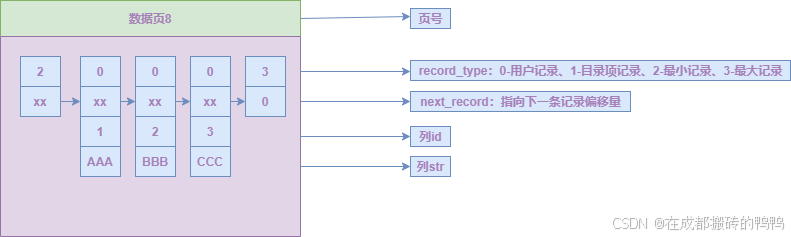

上面的3條記錄可以用如下圖表示，為了簡介只展示主要字段：

一個頁面上的主鍵是順序排列的，當要通過主鍵查找數據時，如果數據全在一張頁上，通過二分法很快就能找到所查找的主鍵，但如果我們不通過主鍵查找數據，或者數據在很多張頁上，頁之間并不是連續存儲的，這個時候就要遍歷所有頁所有數據，索引就是為解決這個問題而生的。

【2】存儲目錄項記錄的數據頁

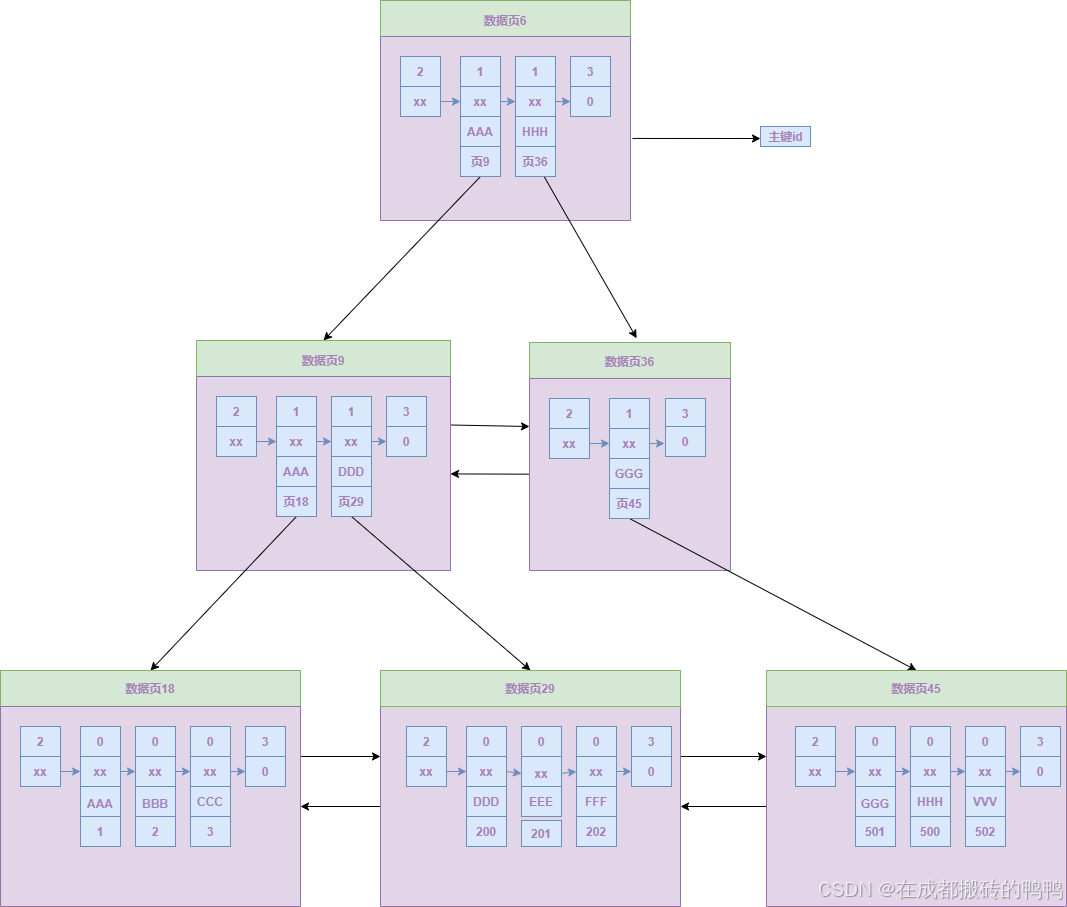

目錄項記錄和用戶記錄的區別就是record_type的值為1，也代表B+樹非葉子節點記錄，還有一個區別就是min_rec_mask(B+樹非葉子節點中的最小記錄)不同，給一個3層B+樹的例子如圖：

從上網往下數，最上面一層叫根節點，第二層叫非葉子節點，第三層叫葉子節點。

1、根節點和非葉子節點中的目錄項記錄根據主鍵大小進行排序，最左邊的記錄主鍵id在這個頁中最小，所以它的min_rec_mask屬性為1，根節點只有一個頁，對根節點的目錄項記錄進行二分法很快就能找到下一個層級的數據頁，然后再進行二分法得到要查的頁，最后再對頁里的用戶數據進行二分法找到指定的記錄。

2、葉子節點只有一層，葉子節點的頁全部是用來存儲用戶記錄。

【3】聚簇索引

主鍵索引就是聚簇索引，聚簇索引，滿足以下條件：

• 1、一個頁上的所有用戶記錄或者目錄項記錄根據主鍵大小形成一個單向鏈表。
• 2、B+樹同一層級的所有頁根據主鍵大小形成一個雙向鏈表。
• 3、B+樹葉子節點存放用戶項記錄包含所有列的數據。

【4】二級索引

聚簇索引只有在根據主鍵進行查找的時候能使用對應的B+樹，根據其它列去查找時就要進行全表掃描了，我們給上述例子中str列也設置索引：

ALTER TABLE test ADD INDEX str (str);

設置完之后會產出一顆新的B+樹，如圖：

str列建的B+樹由如下特性：

1、頁里的目錄項記錄和用戶記錄根據str列大小組成一個單向鏈表。

2、每層節點的所有頁根據str列大小組成一個雙向鏈表。

3、葉子節點存儲的數據部分其實只有str列和主鍵大小，因為這里建表的列字段只有str列和主鍵，假如有多個列，要想知道其它列的信息，我們就得根據查出來的str列對應的主鍵到聚簇隨意對應的B+樹里去找到其它列數據，這種查找方式就叫"回表"。

我們這里只有主鍵和str兩列，所以不需要回表就能得到所有列的數據，這種需要最多進行一次回表的B+樹，被稱為"二級索引"。

二級索引對應的目錄項記錄有個要注意的地方：

并不是只存儲了str列和頁號，還存儲了主鍵值，這是為了插入記錄的str列相同時，需要根據主鍵的不同來確定將記錄插入到哪個頁。

【5】組合索引

給多個列建一顆B+樹就叫組合索引，假設有這樣一個表：

CREATE TABLE test
(
    id INT AUTO_INCREMENT PRIMARY KEY,
    str1 VARCHAR(255) NOT NULL DEFAULT '',
    str2 VARCHAR(255),
    str3 CHAR(5)
) ENGINE = InnoDB DEFAULT CHARSET = utf8mb4;

建立組合索引的sql語句：

ALTER TABLE test ADD INDEX str1_str2_str3 (str1, str2, str3);

上面組合索引有這樣的特性：

• 1、所有頁和行記錄先根據str1的大小順序進行排列。
• 2、在str1相同的情況下根據str2的大小順序進行排列。
• 3、在str2相同的情況下再根據str3的大小順序進行排列。
• 4、B+樹中的所有頁和頁里所有行記錄會根據3個列的大小分別組成雙向鏈表和單向鏈表。

4、總結

通過本文學習到了，索引就是B+樹對應的結構，放了方便我們根據某列快速找到想要的記錄，根據B+ 樹的不同又可以分為：聚簇索引、二級索引、組合索引。

以上為個人經驗，希望能給大家一個參考，也希望大家多多支持腳本之家。
