前置音頻連接 接口的規范和連接手冊

注:有些用戶R或L多伸出的側線一般接在BACKOUT上 也就是問中的6和10位置
目前,有不少用戶,在連接前置MIC時,不能成功連接。這里對前置麥克的接線方式作詳細說明,供各位參考。
一、英特爾關于前置音頻接口的規范
英特爾在《Front Panel I/O ConnectivityDesign Guide》中規范了主板和機箱的前置音頻接口插座、連接線、針腳名稱。內容如下:
2.3 音頻連接器
2.3.1 通用模式
連接器設計應當支持使用標準的前面板麥克和耳機。要能夠直接的使用音頻而不需要特別的軟件。5AU
2.3.2 特征I
前面板‘音頻連接器設計要支持立體聲音頻輸出(耳機或有源音箱)以及麥克輸入(一個單聲道)。
麥克輸入(一個單聲道)連接到安裝在前面板上的3.5毫米微型插座。插座的芯端接麥克輸入信號,外環端接麥克音頻偏置信號。
2.3.3 電氣事項
兩個前面板音頻輸出(AUD_FPOUT_L 和 AUD_FPOUT_R)和兩個前面板音頻返回 (AUD_RET_L 和 AUD_RET_R)連接到一個安裝在前面板上的開關型的3.5毫米微型插座。 音頻信號傳送路徑是:當前面板插座沒有使用時,主板輸出的音頻信號由AUD_FPOUT_L和AUD_FPOUT_R 送給前面板插座。經過前面板插座再由AUD_FPOUT_L和 AUD_FPOUT_R返回主板的后置音頻插座。當前置音頻插座插入耳機時,插座里連接(AUD_FPOUT_L和AUD_RET_L,AUD_FPOUT_R和AUD_RET_R)的開關斷開,返回主板的音頻信號就斷開,后置插座無音頻信號,只有前置的有無音頻信號。
注:音頻輸出僅能使用耳機或有源音箱,如果使用無源音箱,聲音很小。
2.3.4 主板連接座設計
圖1 主板前置音頻接口
2.3.5 針腳分配-gP
表1 前置音頻連接座信號名
針 信號名 說明
1 AUD_MIC_IN 前置麥克輸入。
2 AUD_GND 供模擬音頻電路使用的接地。
3 AUD_MIC_BIAS 麥克偏置電壓。
4 AUD_VCC 供模擬音頻電路使用的濾波。
5 AUD_FPOUT_R 輸出給前置的右聲道音頻信號。
6 AUD_RET_R 從前置返回的右聲道音頻信號。
7 HP_ON 為以后控制耳機放大器保留
8 KEY 無針腳。
9 AUD_FPOUT_L 輸出給前置的左聲道音頻信號。
10 AUD_RET_L 從前置返回的左聲道音頻信號。
2.3.6 跳線
如果前置音頻接線沒有連接到主板的前置音頻連接座上,連接座的5和6,9和10針應當用跳線短接,否則后置音頻插座無效。
二、前置耳機插座和麥克插座

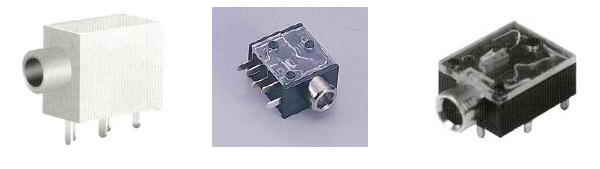

常用的前置耳機插座和麥克插座如下圖:
圖2
圖中的每種插座都有開關型和非開關型的。根據英特爾的規范,耳機插座用開關型的,麥克插座可以用非開關型的。現在有些機箱廠為降低成本,前置耳機插座也采用非開關型。開關型和非開關型的針腳接線如下圖:

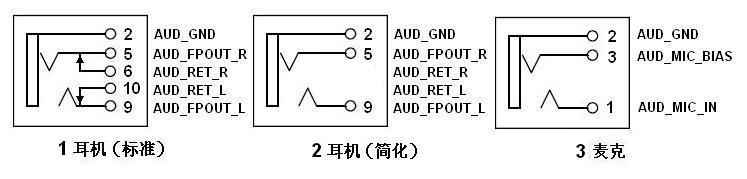

圖3
圖4中1的插座是標準開關型的(5針),2的插座是簡化型不帶開關的(3針),3是麥克插座。第一種標準開關型的耳機插座有5個針腳,其中5、9是右左聲道的輸出,9、10是右、左聲道返回。這種插座和麥克插座接線合起來共有8根,其中2根地線可以合并,這樣連接線最少要有7根。第二種簡化非開關型的插座沒有了6、10針腳,把左右聲道的返回線與輸出線合并了,因此在連接主板的一端左右聲道輸出線必須分成兩個插帽,以便短接5、6和9、10,保證后置插座連接音頻輸出。圖中插座的針腳用英特爾規范名和針號標注,兩種插座的連接線插帽如下圖:

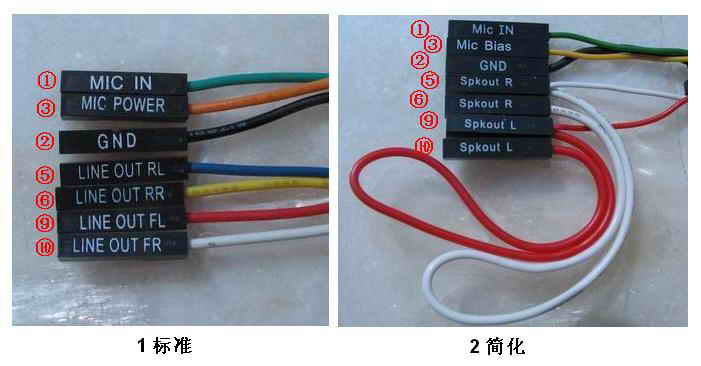

圖4
圖4中1是標準的插帽,4個耳機,2個麥克,1個地。雖然線名與英特爾規范不完全一致,但可以看明白(那么小的插針帽不可能印那么多字)。LINE OUT RL/ LINE OUT RR是右聲道輸出/返回,LINE OUT FL/ LINE OUT FR是左聲道輸出/返回。GND是地,MIC IN是麥克輸入,MIC POWER是麥克偏置電壓。左側的數字是對應的主板前置音頻插座的針腳編號。
圖中2是非開關型插座的音頻輸出線插帽,用于沒有了左右聲道音頻信號返回線。左右聲道的輸出線分成兩個插帽,以便于5、6和9、10短接。為了使后置的插座功能正常,在輸出線插帽連出一個短接用的插帽。所以有兩個Spkout R,兩個Spkuot L。圖中左側的數字是對應的主板前置音頻插座JAUD1的針腳編號。
下面是這兩種音頻插座的電路板解刨,從圖中的標示就可以看出它們的區別。

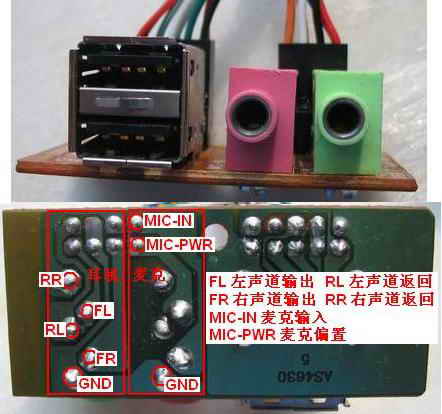

圖5 (標準)

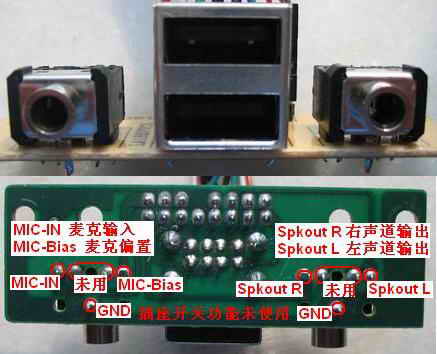

圖6(簡化):
