品PC電源高端首選!! 安耐美白金競蝠PK1000W白金電源拆解測評

之前,小編拆解過安耐美的金競蝠系列電源,給小編留下了非常深刻的印象,出色的架構設計,扎實的用料都非常不錯,但其僅擁有雙金牌認證,運行效率表現不錯,但也僅此而已。而前不久安耐美又推出了白金競蝠系列電源,擁有雙白金認證,把電源的運行效率推到了一個難以企及的高度,同價位。
這次,小編也對這款安耐美白金競蝠PK1000W電源進行了拆解,雖然在整體的架構方面依然是熟悉的主動PFC、全橋LLC、同步整理、DC-DC,但在一些細節方面,能看出安耐美的電源設計實力。
另外在質保方面,直接一步到位提高到10年,非常給力!
開箱

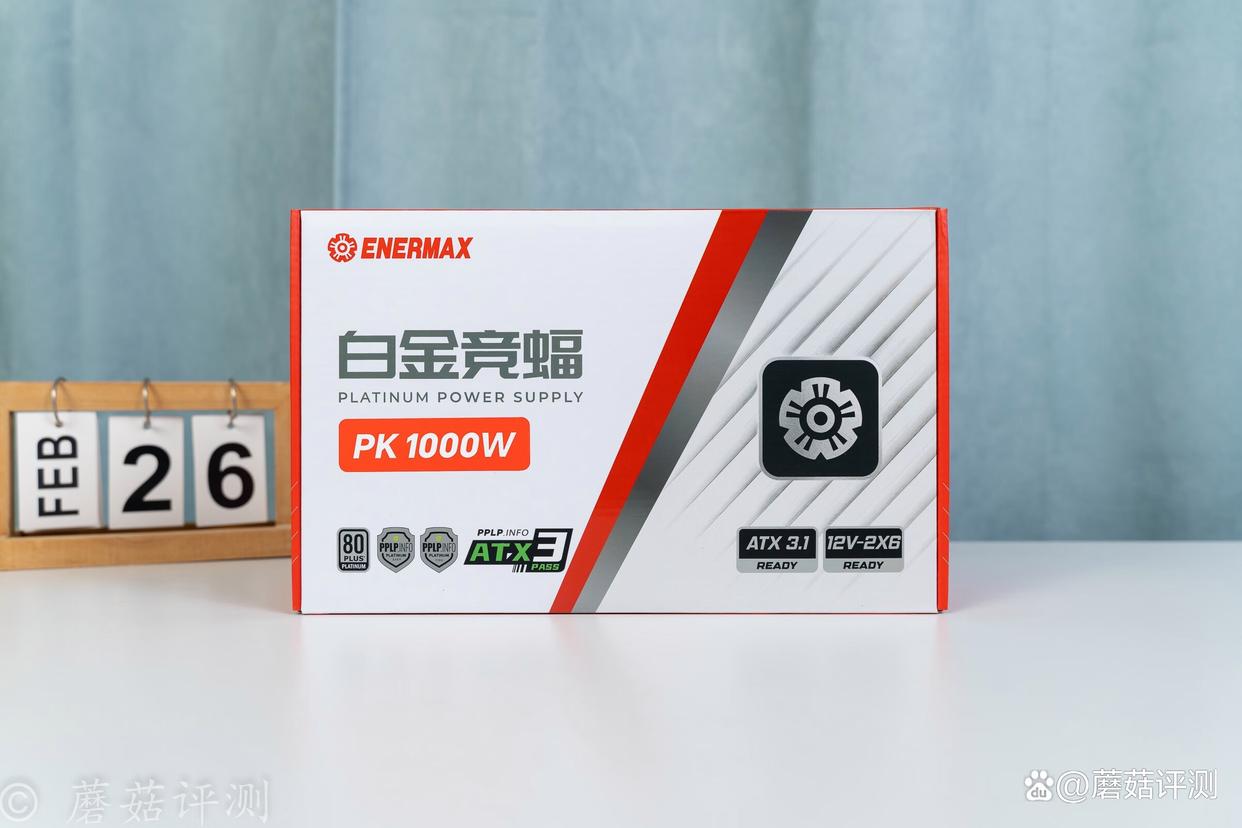

電源的包裝蠻漂亮的,經典的紅白配色,左側是電源的型號、名稱,底部是一些認證LOGO,80Plus白金牌和PPLP白金牌認證非常顯眼,其中PPLP還是230V、115V雙電壓認證。
電源包裝背面信息豐富,左側是電源的詳細輸出參數和模組線信息,右側介紹了電源的一些特性,其中全日系電容、14cm長度和10年質保非常顯眼。

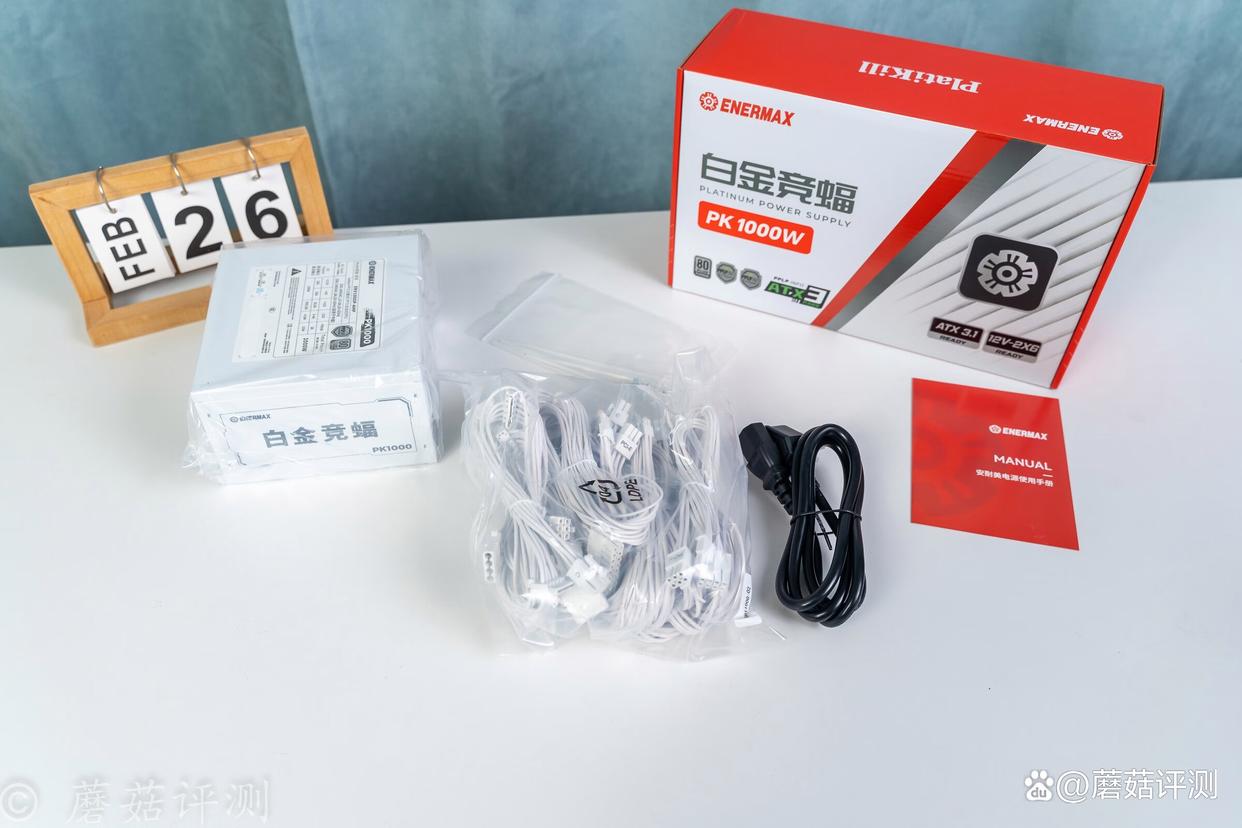

電源包裝內部,除了電源主體之外,還有一包模組線和一根供電線。
外觀
電源的外觀非常漂亮,側面有電源的名稱“白金競蝠”,不過這個斷句要注意下,是白金、競蝠,不是白、金競蝠,哈哈。

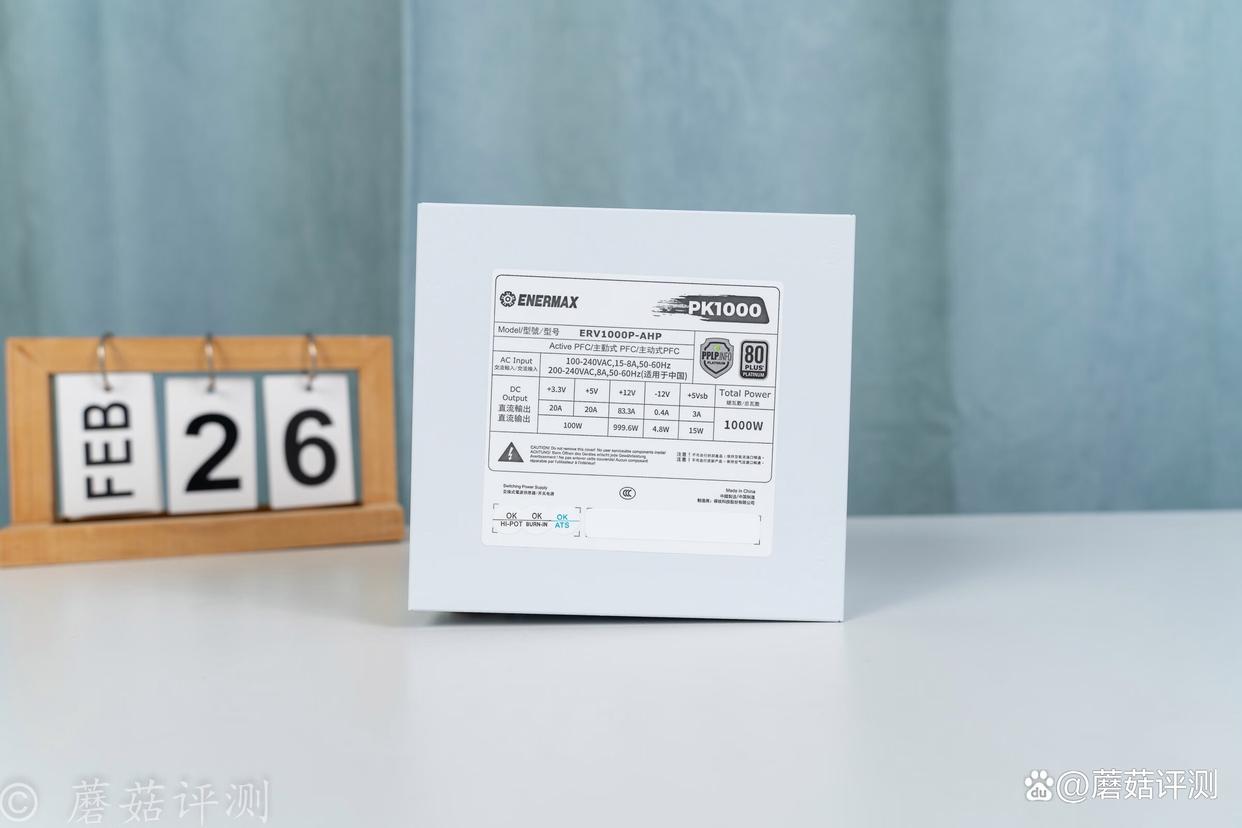

電源上有一個標簽,上面有這款電源詳細的信息。這款電源支持100-240VAC 50-60Hz寬幅輸入,額定功率1000W,其中+12V單路最大輸出999.6W,非常不錯。

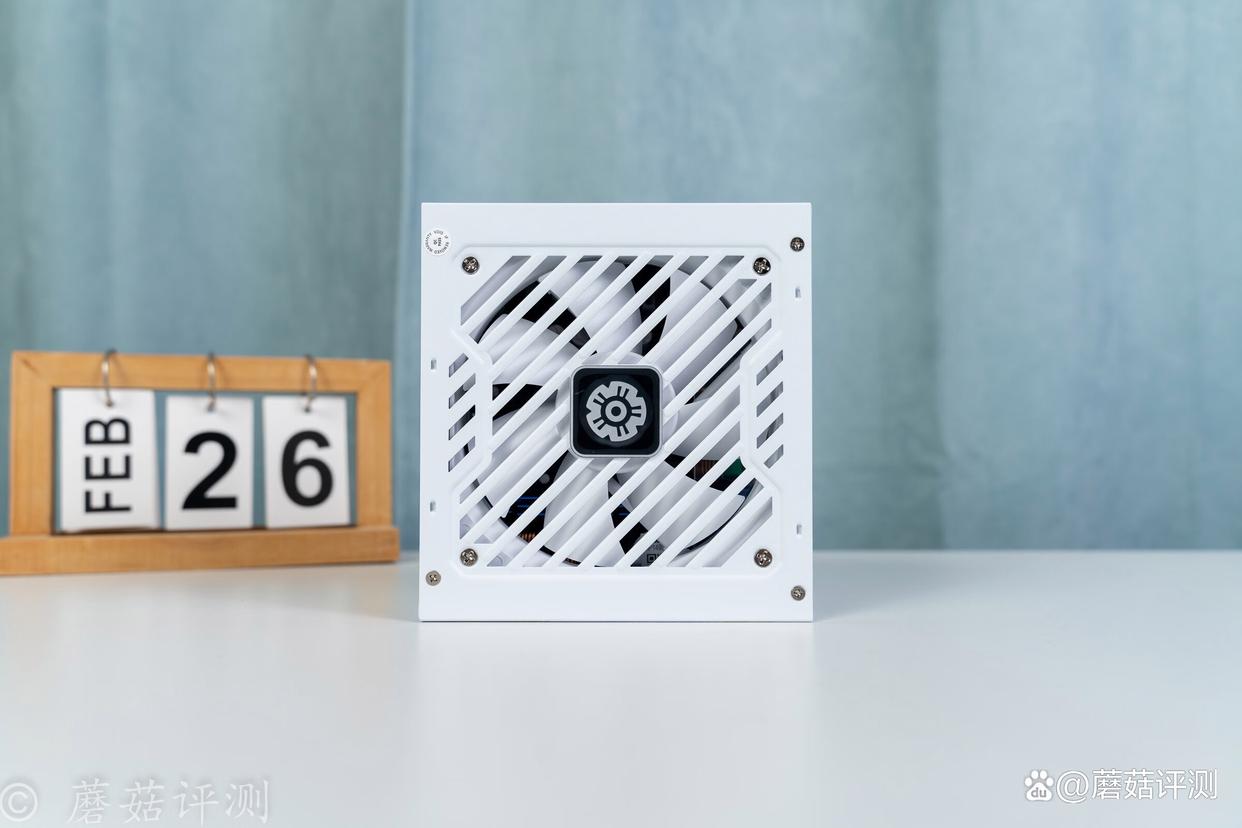

另一側是散熱風扇,120mm規格的FDB風扇,外面是一體式的格柵,中間有經典的安耐美LOGO。從這個角度,可以清晰的看到這款電源的長度僅有140mm,因?yàn)槠鋬H比120mm規格的散熱風扇寬一點點。

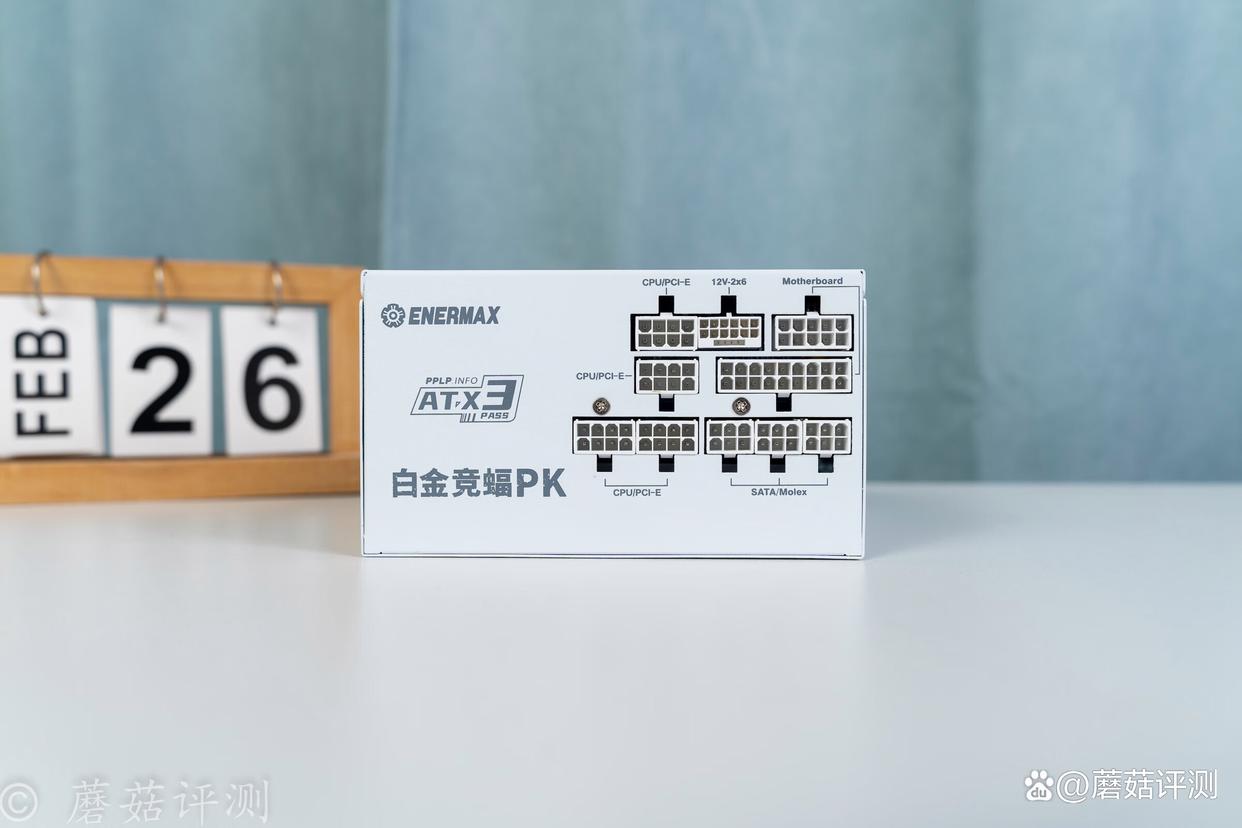

另一側是模組輸出接口,除了主板供電接口之外,還標配1個12V-2x6,4個12V的8Pin供電接口,3個6Pin的SATA供電接口。這款電源的模組輸出接口集中于一側,方便走線和插拔。
電源尾部,除了電源插口之外,還有一個開關。
拆解

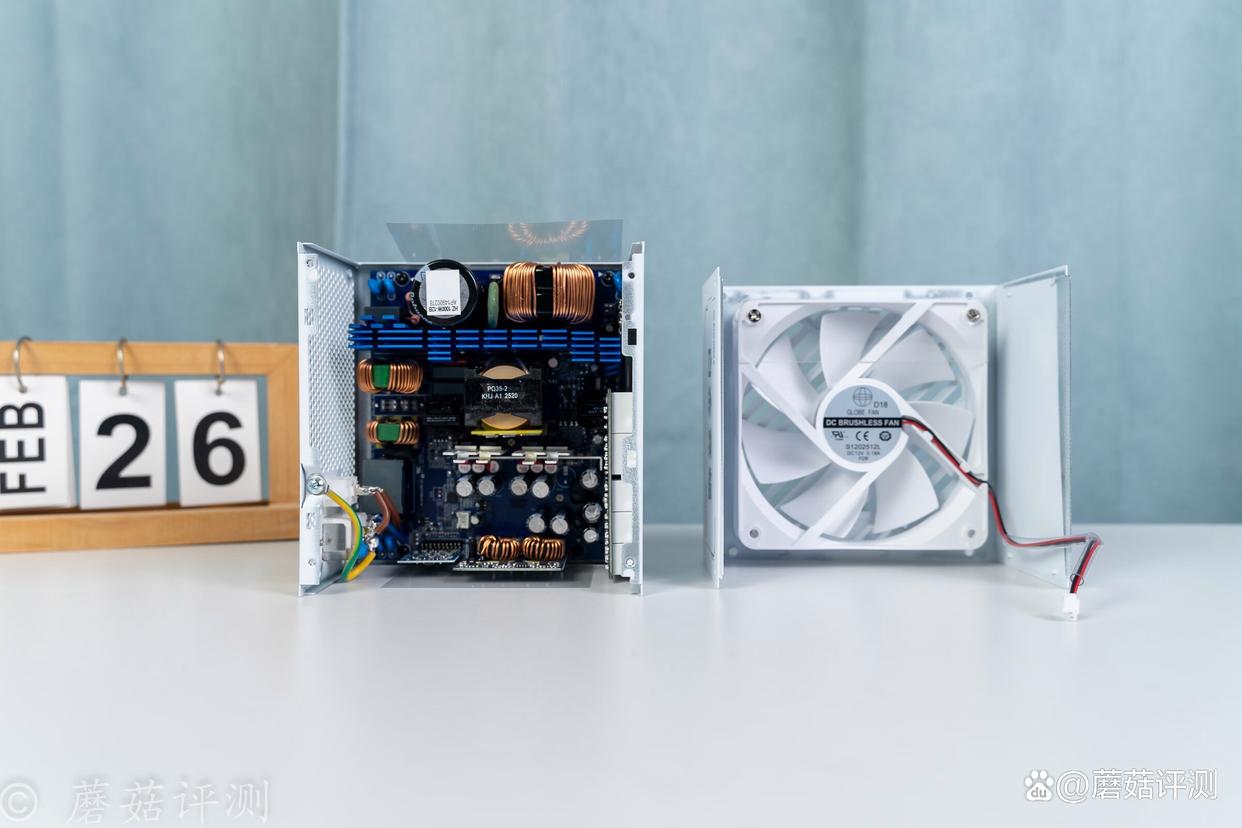

電源的拆解還是非常必要的,因?yàn)殡娫词且粋€(gè)非常經典的產品,用料、設計是可以實實在在的看出來的,都擺在明面上。

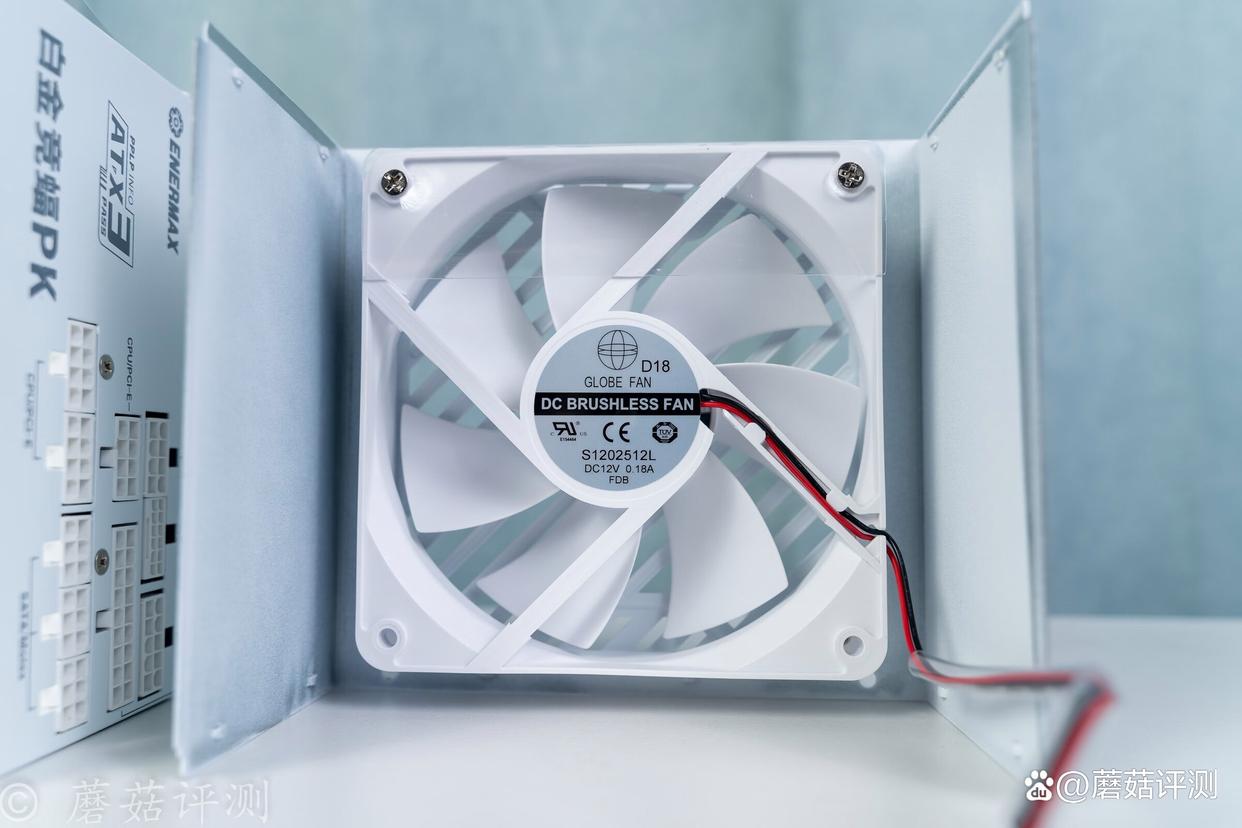

散熱風扇是120mm規格,Globe出品,軸承用的是FDB,靜音和穩定性表現都還不錯。

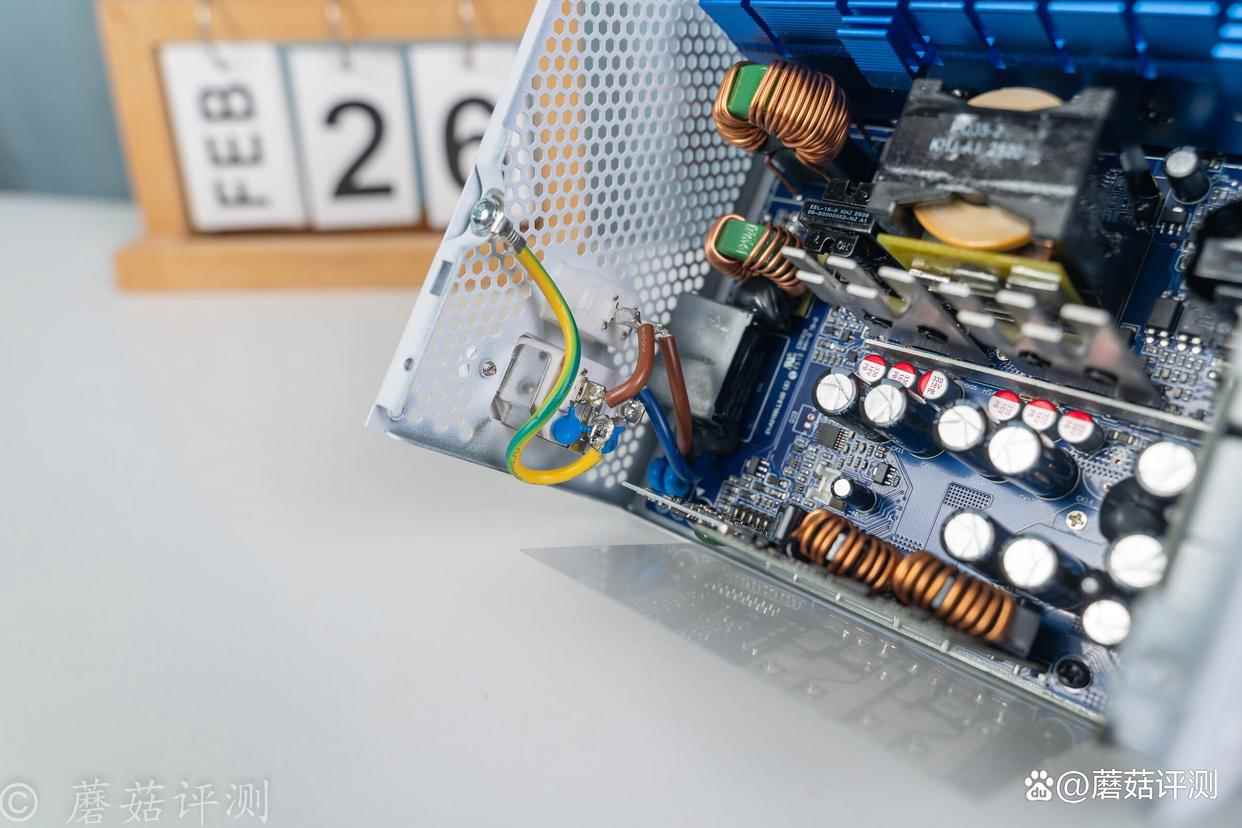

電源的AC插頭后面,有兩顆Y電容,組成一級EMI電路。

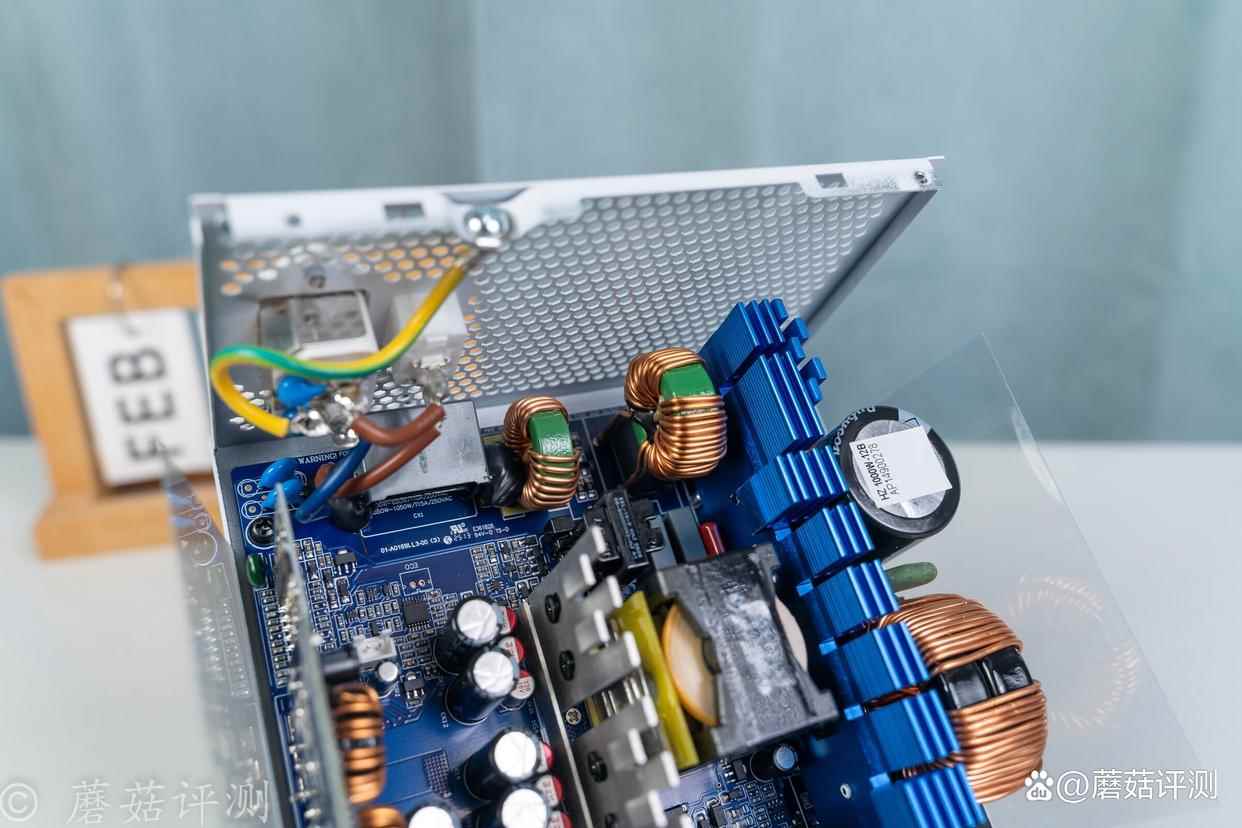

二級EMI電路被放到了電源的主PCB上,可以看到還有一組Y電容、2個X電容和2個共模電感。供電電感部分還有點膠處理,再更加牢固的同時,還能在一定程度上靜音。
這款電源的整流橋被雙面金屬散熱片包裹,看不到具體的型號。整流橋旁邊有一顆抗干擾電容,可以提高整流橋的運行效率和性能。
