前言

最近需要通過python來獲取cad模型的內容信息，然而筆者也沒學過python，只能用過查詢+動手摸索一步一步進行下去，然后通過dxfgrabber進行本次的學習與實踐，在通過Java去執行腳本獲取值。以下就是筆者對本次學習與工作的記錄。

dxfgrabber庫

dxfgrabber 是一個 Python 庫，用于讀取和解析 AutoCAD DXF（Drawing Exchange Format）文件。DXF 是一種常用的 CAD 文件格式，用于存儲和交換二維和三維圖形數據。dxfgrabber 提供了一個簡單而強大的接口，用于從 DXF 文件中提取圖形對象的信息，如線段、圓、多邊形、文本等。它可以讀取 DXF 文件的實體（entities）、圖層、塊、屬性（attributes）等元素，并提供了方便的方法來訪問和操作這些數據。使用 dxfgrabber，你可以編寫 Python 腳本來讀取和分析 DXF 文件，提取其中的幾何信息、屬性數據或其他圖形元素。這使得你可以輕松地處理和轉換 DXF 數據，進行自動化的 CAD 數據處理、生成報告、可視化或其他相關任務?？傊琩xfgrabber 是一個方便的工具，使你能夠輕松地處理和分析 DXF 文件，從中提取所需的圖形和屬性信息。

具體內容與api可以看一下官方文檔：dxfgrabber — dxfgrabber 1.0.0 documentation

DXF的內容

在解析CAD模型時，我們是通過轉成DXF文件，通過對DXF文件進行解析，從而得到所需的數據集。

我們通過讀取.dxf文件獲得一個dxf對象，這里我準備了一個dxf文件

dxf = dxfgrabber.readfile("D:\\Code\\draft.dxf")

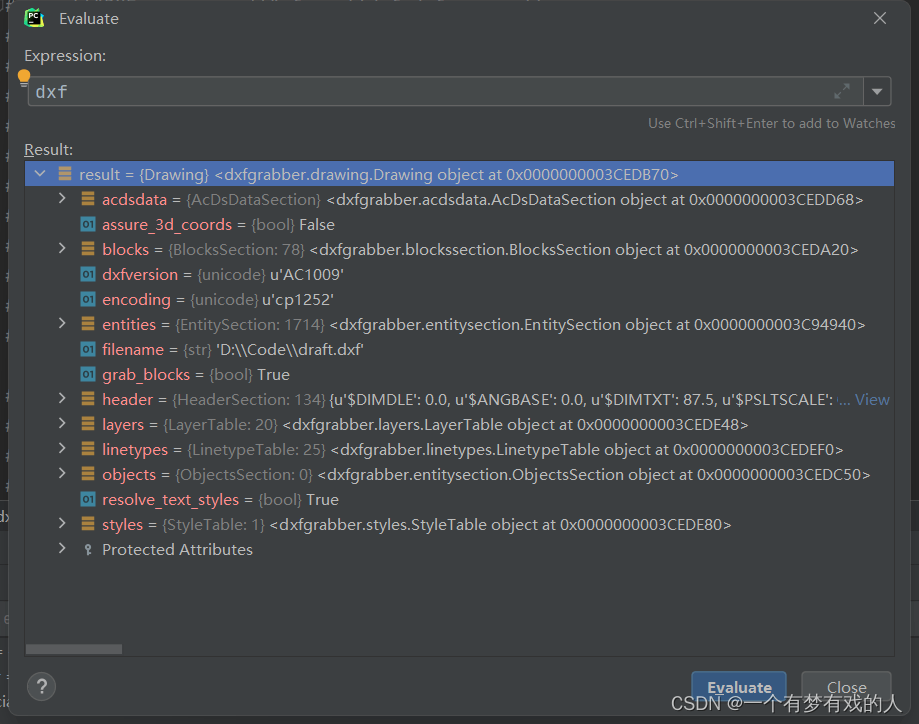

接著我們在下一行打個斷點，可以查看讀到得文件得對象都有什么屬性。

從Expression中就已經可以之間看到有那些數據了。

dxfgrabber中的entities

先看一下entities，在 dxfgrabber 中，entities 是一個 DXF 文件中所有實體對象的集合。每個實體對象都具有一組特定的屬性，可以通過訪問這些屬性來獲取有關實體的信息，他的基類是Shape

通過斷點查看屬性，但是不管是實體內部還是實體各種類型下的屬性，不同的DXF文件可能包含其他自定義屬性或應用特定的標準屬性，這取決于創建DXF文件的工具和設置。

但是，不同得圖形類型就會呈現不同的數據屬性。

LINE類型的數據

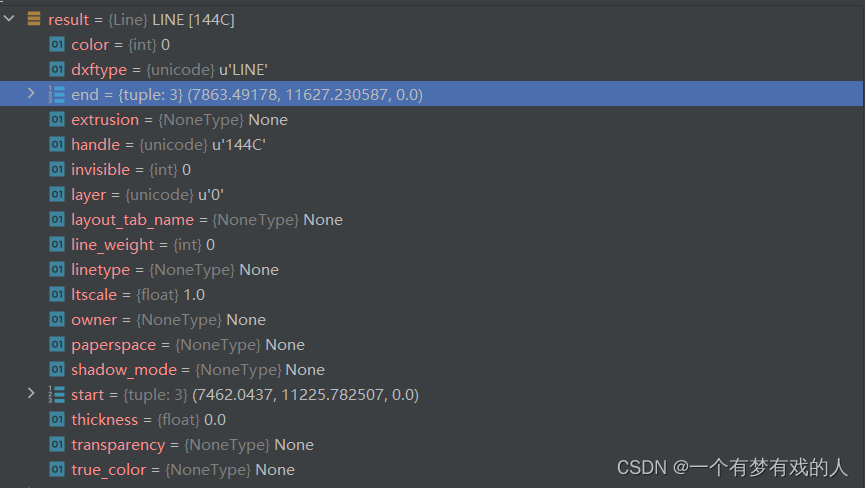

首先看一下line類型的數據，通過expression可以看出線形的某些數據，其中start和end是其起始坐標。以及顏色等其他屬性。

這里我調用其方法打印出來每條線的起始位置坐標，這個如果是需要繪制那種特定的路線，那么可以根據他的顏色值來進行判斷。如下代碼，我通過每個實體的dxftype去判斷是何種類型，以下只是判斷了線型，并且獲取其起點坐標，以及顏色數值。

# -*- coding: utf-8 -*-
import dxfgrabber


def get_line_coordinates():
    dxf = dxfgrabber.readfile("D:\\Code\\draft.dxf")
    coordinates = []
    for e in dxf.entities:
        if e.dxftype == 'LINE':
            start_x = e.start[0]
            start_y = e.start[1]
            start_z = e.start[2]
            color = e.color
            coordinates.append((start_x, start_y, start_z))
            print(u"顏色:" + str(color) + u", " + e.dxftype + u" - 起點坐標：" + str(start_x) + u", " + str(start_y)
                  + u", " + str(start_z));
    return coordinates


line_coordinates = get_line_coordinates()
print(line_coordinates)

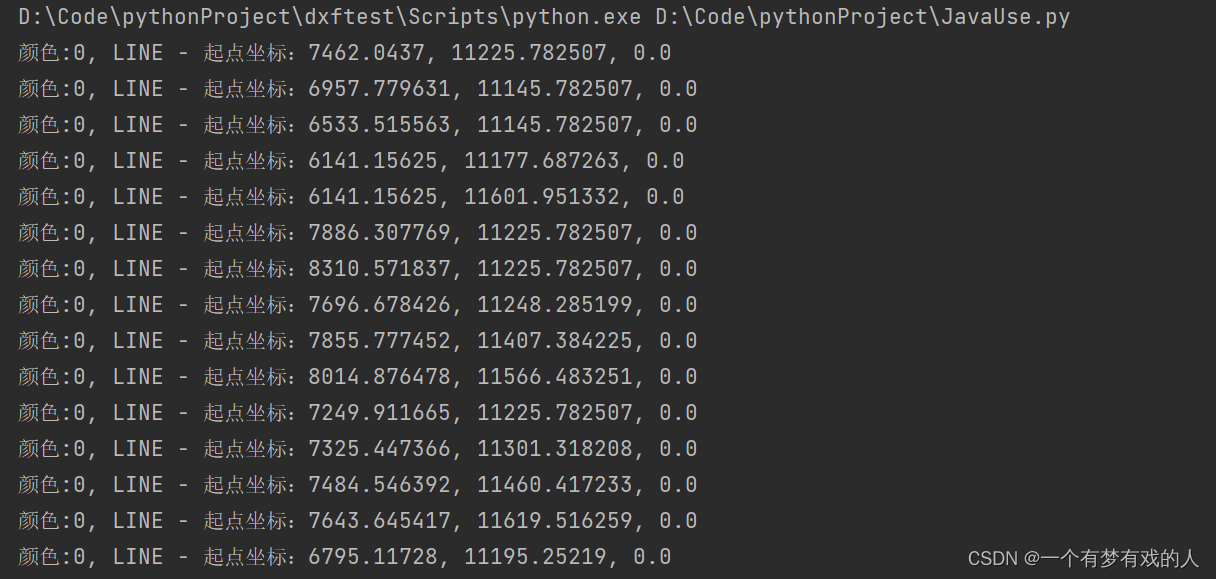

結果如下的打印輸出

6547608e022&title=&width=810.6666666666666)

CIRCLE類型的數據

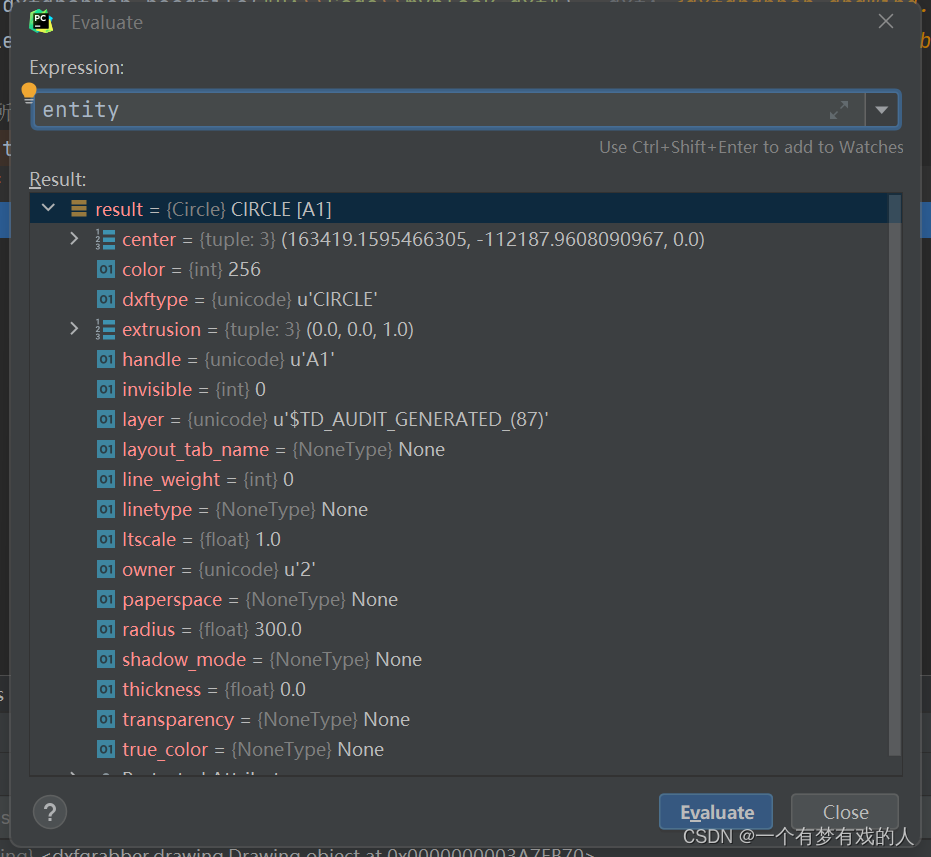

通過斷點的方式來查看circle類型中存在著那些屬性，其中最常見的就是以下屬性：

• center：圓心坐標，表示為一個包含X、Y、Z值的元組或點對象。
• radius：圓的半徑，表示為一個浮點數。
• thickness：圓的厚度，表示為一個浮點數。通常在2D繪圖中為0。
• color：圓的顏色，表示為一個整數值?？梢允褂妙伾磉M行解釋。
• layer：圓所在的圖層名稱，表示為一個字符串。
• linetype：圓的線型名稱，表示為一個字符串。例如，"CONTINUOUS"表示實線。
• linetype_scale：圓的線型比例，表示為一個浮點數。
• extrusion：圓的擠壓方向，表示為一個包含X、Y、Z值的元組或向量對象。通常在2D繪圖中為(0, 0, 1)。
• start_angle：圓的起始角度，表示為一個浮點數。默認為0度，以弧度為單位。
• end_angle：圓的結束角度，表示為一個浮點數。默認為2π（360度），以弧度為單位。

這里接下來就不演示代碼了，需要查看屬性可以通過斷點的形式去查看，通過點屬性的方式得到相應的值，就只是介紹可能存在的屬性字段。

POLYLINE類型的數據

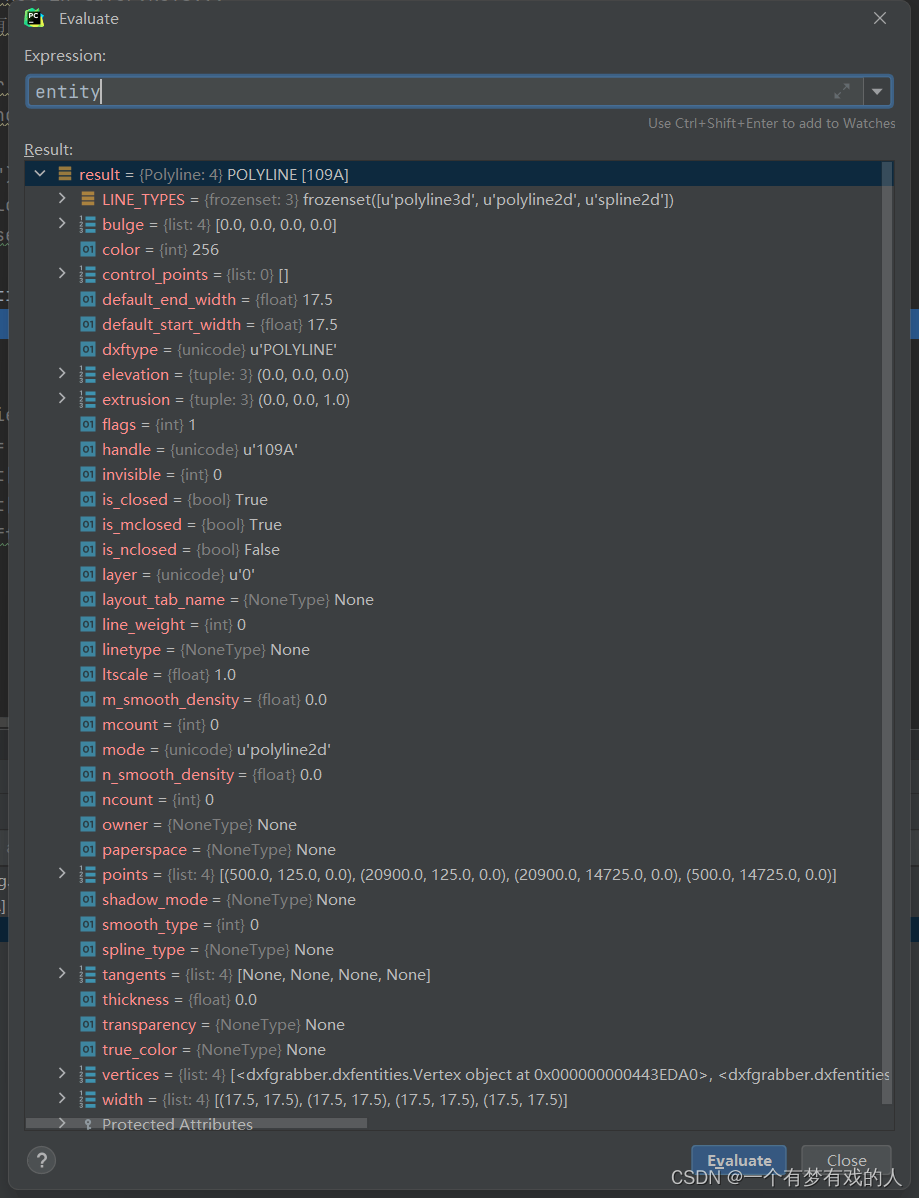

每個實體類型為POLYLINE（多段線）的實體對象具有以下常見屬性：

• points：多段線的頂點坐標列表，表示為包含X、Y、Z值的元組或點對象。
• closed：指示多段線是否閉合的布爾值。
• thickness：多段線的厚度，表示為一個浮點數。通常在2D繪圖中為0。
• color：多段線的顏色，表示為一個整數值。可以使用顏色表進行解釋。
• layer：多段線所在的圖層名稱，表示為一個字符串。
• linetype：多段線的線型名稱，表示為一個字符串。例如，"CONTINUOUS"表示實線。
• linetype_scale：多段線的線型比例，表示為一個浮點數。
• extrusion：多段線的擠壓方向，表示為一個包含X、Y、Z值的元組或向量對象。通常在2D繪圖中為(0, 0, 1)。
• elevation：多段線的高度（Z軸值），表示為一個浮點數。通常在2D繪圖中為0。

POINT類型的數據

每個實體類型為POINT（點）的實體對象具有以下常見屬性：

• point：點的坐標，表示為一個包含X、Y、Z值的元組或點對象。
• thickness：點的厚度，表示為一個浮點數。通常在2D繪圖中為0。
• color：點的顏色，表示為一個整數值?？梢允褂妙伾磉M行解釋。
• layer：點所在的圖層名稱，表示為一個字符串。

還有許多數據類型就不一一介紹，根據具體的DXF文件，不同文件可能存在不同數據。

dxfgrabber中的layers

layers，在dxfgrabber庫中，要查看圖層的相關信息，可以通過庫里面的layers來獲取他包含所有圖層的列表。

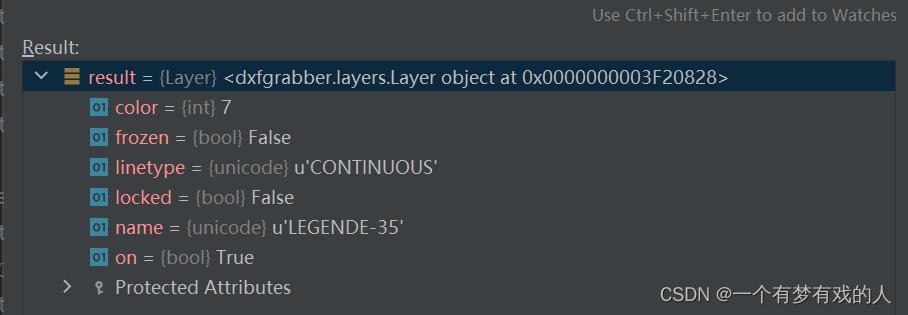

通過斷點可以看到其內部有哪些屬性，不同的dxf文件，屬性都可能不同。以下是我這個dxf文件所有的屬性

• name：圖層的名稱，表示為一個字符串。
• color：圖層的顏色，表示為一個整數值?？梢允褂妙伾磉M行解釋。
• linetype：圖層的線型名稱，表示為一個字符串。例如，"CONTINUOUS"表示實線。
• frozen：一個布爾值，指示圖層是否被凍結（不可見）。
• on：屬性用于表示圖層是否處于打開狀態。
• locked：一個布爾值，指示圖層是否被鎖定，即無法進行編輯。

dxfgrabber中的blocks

DXF文件的塊（Blocks）信息可以通過訪問blocks屬性來獲取。blocks是一個包含所有塊的字典，其中鍵是塊的名稱，值是表示塊的對象。

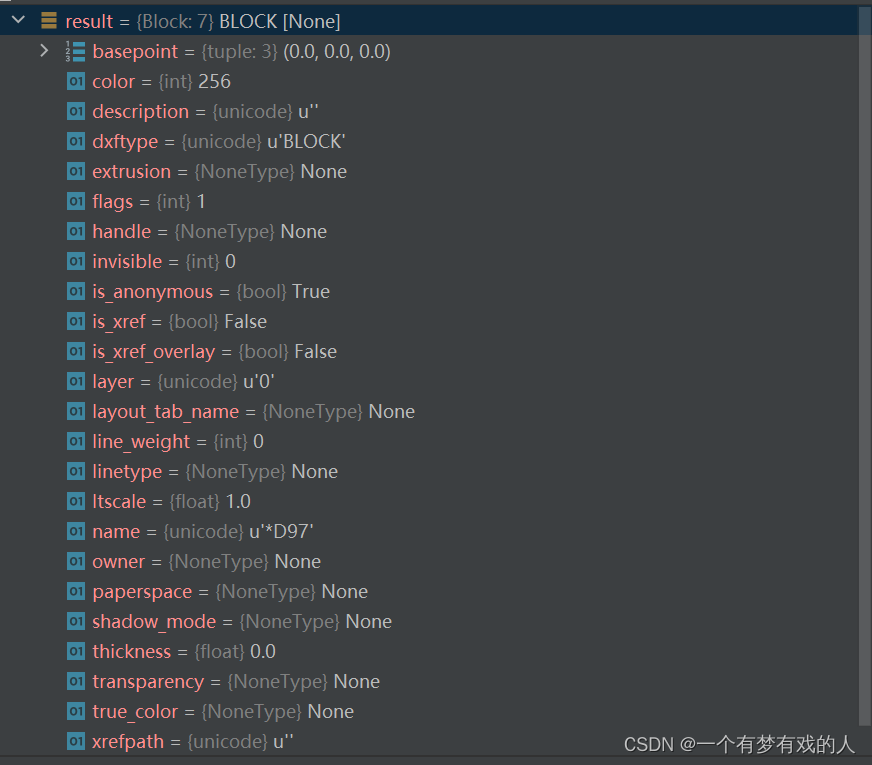

每個塊對象具有以下常見屬性和方法：

• name：塊的名稱，表示為一個字符串。
• entities：塊中的實體對象列表。
• basepoint：塊的基點坐標，表示為一個包含X、Y、Z值的元組或點對象。
• insertion_points：塊的插入點坐標列表，表示為包含X、Y、Z值的元組或點對象。
• has_attributes：一個布爾值，指示塊是否包含屬性定義。
• get_attribute(tag)：獲取塊的屬性值，其中tag為屬性的標簽。
• extrusion：實體對象的擠出方向。
• is_xref：屬性用于表示實體對象是否來自外部引用，外部引用是一種將其他DXF文件中的實體對象鏈接到當前DXF文件的機制。

案例

本次案例是編寫一個腳本，再通過Java來執行這段代碼。用的環境是python2.7，jdk1.8。雖然比較老了，下次再把python升到3.10。

python代碼

首先是python代碼，本次編寫邏輯很簡單，只是單純的使用dxfgrabber庫讀取dxf文件，并且以json的形式把值返回回去，這里只是判斷實體的類型為LINE，輸出類型與起點的x,y坐標值。

# -*- coding: utf-8 -*-
import sys
import json
import dxfgrabber
def get_line_coordinates():
    dxf = dxfgrabber.readfile("D:\\Code\\draft.dxf")
    coordinates = []
    for e in dxf.entities:
        if e.dxftype == 'LINE':
            data = {
				"type": e.dxftype,
                "x": e.start[0],
                "y": e.start[1]
            }
            coordinates.append(data)
    return coordinates
line_coordinates = get_line_coordinates()
# 將結果寫入到標準輸出，而不是打印
sys.stdout.write(json.dumps(line_coordinates))

Java代碼

因為在Java環境中執行python代碼，會出現環境不同，找不到庫，所以需要設置一下環境路徑，以及python的解釋器路徑。通過PythonInterpreter.get方法去執行函數，需要攜帶兩個參數，一個是函數名，另一個是返回的對象類型，這里我們用PyFunction類來進行返回，通過調用__call__來獲得一個python對象，我們返回的是一個數組對象，所以這里可以轉成PyList對象。后面通過alibaba.fastjson來轉成JSONArray對象。

這些代碼也就只是為了學習而制作，身為一名python小白，對這些還不夠理解，可能常規做法并不這樣做，因此后續還需要更多的嘗試。

/**
* @Author: lyd
* @Description: 執行代碼
* @Date: 2023/5/31
*/
public class JavaExecutorPythonUtils {
    // TODO Auto-generated method stub
    public static void main(String[] args) throws JsonProcessingException {
        System.setProperty("python.path", "C:\\Users\\14194\\.windows-build-tools\\python27\\Lib\\site-packages");
        PythonInterpreter interpreter = new PythonInterpreter();
        interpreter.execfile("D:\\Code\\test.py");
        // 設置 Python 解釋器路徑
        interpreter.exec("import sys");
        interpreter.exec("sys.path.append('C:\\Users\\14194\\.windows-build-tools\\python27')");
        // 第一個參數為需要執行的函數（變量）的名字，第二個參數為期望返回的對象類型
        PyFunction pyFunction = interpreter.get("get_line_coordinates", PyFunction.class);
        //調用函數，如果函數需要參數，在Java中必須先將參數轉化為對應的“Python類型”
        PyObject pyobj = pyFunction.__call__();
        PyList pyList = (PyList) pyobj;
        ObjectMapper objectMapper = new ObjectMapper();
        String s = objectMapper.writeValueAsString(pyList);
        JSONArray jsonArray = JSON.parseArray(s);
        System.out.println("the anwser is: " + jsonArray);
    }
}

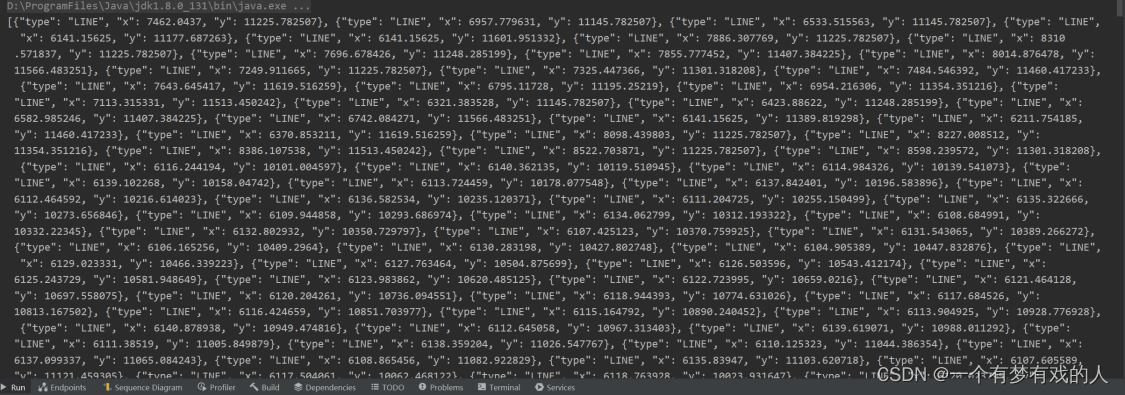

運行結果

總結

本次就是第一次對python讀取cad信息進行摸索，好多都不是很會，也沒有學過python，對python語言還是不夠理解，這也就導致了在Java中執行腳本的時候有些摸不著頭腦，也希望看到本篇文章的讀者能夠給一些建議與信息提示?？偟膩碚f，就是用過dxfgrabber庫獲取文件對象，在讀取所需的內容，工作使用肯定不可能如此簡單就完成，我的需求是獲取cad中的某些路徑，就差不多是cad圖中描繪了車的行動軌跡路線，然后我想把這些行動軌跡的坐標獲取出來，通過后端的一些處理在傳到前端web界面顯示。希望路過的伙伴給個建議或提示。
