Python使用Matplotlib進行圖案填充和邊緣顏色分離的三種方法

更新時間：2025年01月16日 09:17:21 作者：python收藏家

Matplotlib是Python中功能強大的繪圖庫,允許廣泛的自定義選項,一個常見的要求是分離出圖中的圖案填充和邊緣顏色,默認情況下,Matplotlib中的填充顏色與邊緣顏色相關聯,但有一些方法可以獨立自定義這些顏色,本文將深入研究如何實現這一點的技術細節,并提供分步說明和示例

了解圖案填充和邊緣顏色

在Matplotlib中，影線是用于填充圖中形狀內部的圖案，例如條形圖中的條形。邊緣顏色是這些形狀的邊框的顏色。默認情況下，圖案填充顏色與邊緣顏色相同，這可能會限制自定義。

為什么要分離圖案填充和邊緣顏色？

將圖案填充和邊緣顏色分離可能會帶來好處，原因有幾個：

增強的視覺區分：不同顏色的圖案填充和邊緣可以使繪圖更具視覺吸引力，更容易解釋。
出版要求：有些出版物需要特定的配色方案或圖案。
改進的可訪問性：使用不同的顏色和圖案可以使圖更容易接近色覺缺陷的個人。

分離圖案填充和邊緣顏色的方法

在Matplotlib中有幾種方法可以分離圖案填充和邊緣顏色：

方法1：使用rcParams

Matplotlib的rcParams允許全局自定義繪圖屬性?？梢允褂胷cParams全局設置圖案填充顏色。

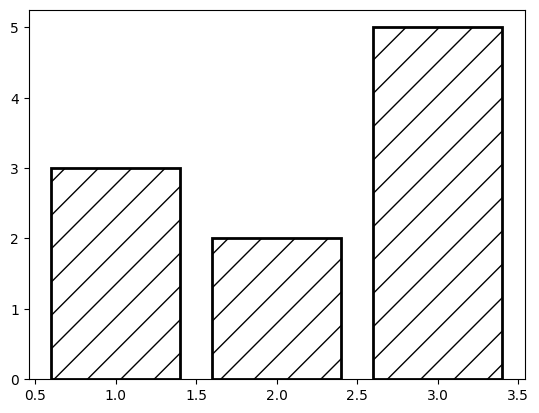

import matplotlib.pyplot as plt

# Set global hatch color
plt.rcParams['hatch.color'] = 'blue'

# Create a bar plot
fig, ax = plt.subplots()
bars = ax.bar([1, 2, 3], [3, 2, 5], color='white', edgecolor='black', hatch='/', linewidth=2)

plt.show()

在此示例中，圖案填充顏色全局設置為藍色，而邊緣顏色設置為黑色。

方法2：兩次繪圖

另一種方法是繪制兩次條形圖：一次用于圖案填充，一次用于邊緣。

import matplotlib.pyplot as plt

x = [1, 2, 3]
y = [4, 5, 6]

# Create the figure and axis
fig, ax = plt.subplots()

# Plot the hatch
bars = ax.bar(x, y, color='white', edgecolor='red', hatch='/', linewidth=2)

# Plot the edge
bars = ax.bar(x, y, color='none', edgecolor='black', linewidth=2)

plt.show()

此方法涉及使用所需的圖案填充顏色繪制條形圖，然后使用具有所需邊緣顏色的條形圖覆蓋條形圖。

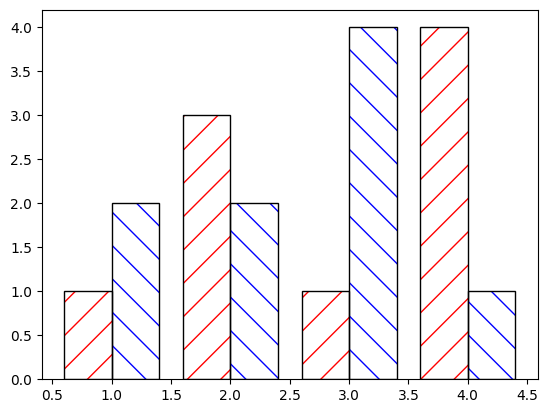

方法3：自定義Patch對象

對于更高級的自定義，您可以直接在Matplotlib中修改Patch對象的屬性。

import matplotlib.pyplot as plt
import numpy as np

x = np.arange(4) + 1
y_red = [1, 3, 1, 4]
y_blue = [2, 2, 4, 1]

# Create the figure and axis
fig, ax = plt.subplots()

# Plot the bars with transparent face color
bars_red = ax.bar(x - 0.2, y_red, width=0.4, edgecolor='black', hatch='/', facecolor=(0, 0, 0, 0))
bars_blue = ax.bar(x + 0.2, y_blue, width=0.4, edgecolor='black', hatch='\\', facecolor=(0, 0, 0, 0))

# Customize the hatch color
for bar in bars_red:
    bar._hatch_color = (1.0, 0.0, 0.0, 1.0)  # Red hatch color

for bar in bars_blue:
    bar._hatch_color = (0.0, 0.0, 1.0, 1.0)  # Blue hatch color

plt.show()

注意事項和約束

雖然分離圖案填充和邊顏色提供了更大的靈活性，但仍存在一些注意事項和約束：

性能：繪制兩次（方法2）可能會影響大型數據集的性能。
圖例自定義：圖例可能需要額外的自定義才能準確反映分離的顏色。
版本兼容性：某些方法可能取決于所使用的Matplotlib版本。始終檢查您正在使用的版本的文檔。

總結

Matplotlib中的分離圖案填充和邊緣顏色增強了繪圖的視覺吸引力和功能。通過使用rcParams、兩次繪圖和自定義Patch對象等方法，可以實現高級別的自定義。本文提供了關于如何實現這些技術的全面指南，并提供了完整的代碼示例。嘗試使用這些方法來創建符合您的特定要求和首選項的圖。

以上就是Python使用Matplotlib進行圖案填充和邊緣顏色分離的三種方法的詳細內容，更多關于Python Matplotlib圖案填充和顏色分離的資料請關注腳本之家其它相關文章！
