Python中模塊graphviz使用入門

更新時間：2025年05月02日 10:37:38 作者：編程零零七

graphviz是一個用于創建和操作圖形的 Python 庫,本文主要介紹了Python中模塊graphviz使用入門,具有一定的參考價值,感興趣的可以了解一下

graphviz 是一個用于創建和操作圖形（如流程圖、網絡圖等）的 Python 庫。它依賴于 Graphviz 軟件包，后者是一個開源的圖形可視化軟件。graphviz 庫允許你從 Python 腳本中生成 Graphviz 的點文件（DOT 文件），并渲染成圖像。

以下是使用 graphviz 的基本步驟：

1.安裝

1.1 安裝 Graphviz 軟件首先，你需要在你的系統上安裝 Graphviz 軟件包。你可以從 Graphviz 官網 下載并安裝它。安裝完成后，確保 dot 命令在你的系統路徑中可用。

1.2 安裝 Python 的 graphviz 庫你可以使用 pip 來安裝 Python 的 graphviz 庫：

pip install graphviz

2. 基本用法

該graphviz模塊提供了兩個類：Graph和 Digraph。它們分別以DOT語言為無向圖和有向圖創建圖描述。它們具有相同的 API。通過實例化一個new Graph或 Digraphobject 創建一個圖形：

from graphviz import Digraph

dot = Digraph(comment='The Round Table')

print(dot)

輸出如下信息

// The Round Table
digraph {
}

然后我們可以添加點和邊，通過node()和edge()或edges()來實現。

from graphviz import Digraph

dot = Digraph(comment='The Round Table')
dot.node('A', 'King Arthur')
dot.node('B', 'Sir Bedevere the Wise')
dot.node('L', 'Sir Lancelot the Brave')

dot.edges(['AB', 'AL'])
dot.edge('B', 'L', constraint='false')
print(dot.source)

生成的源代碼如下：

// The Round Table
digraph {
    A [label="King Arthur"]
    B [label="Sir Bedevere the Wise"]
    L [label="Sir Lancelot the Brave"]
    A -> B
    A -> L
    B -> L [constraint=false]
}

最后我們可以通過如下代碼保存圖像pdf文件，并顯示。通過設置view=True將自動使用系統默認的文件類型的查看器應用程序打開生成的文件（PDF，PNG，SVG等）。

dot.render('test-output/round-table.gv', view=True)

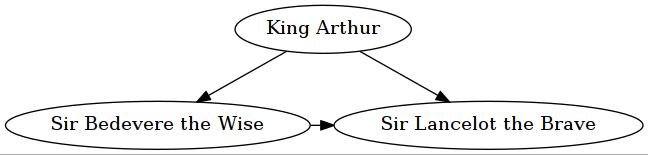

在這里插入圖片描述

2.1 輸出圖像格式

要使用與默認PDF 不同的輸出文件格式，請format在創建Graph或 Digraph對象時使用參數：

from graphviz import Graph

g = Graph(format='png')

或者在基本用法的例子中在輸出中添加format='jpg’便可以獲得jpg圖像。

dot.render('test-output/round-table.gv',format='jpg', view=True)

如果是想設置輸出圖像的dpi，需要在創建Graph或Digraph對象時，設置dpi參數。

from graphviz import Graph

g = Graph(format='png')
g.graph_attr['dpi'] = '300'

2.2 圖像style設置

使用graph_attr，node_attr和 edge_attr參數更改默認外觀的圖表，點和連接線。

from graphviz import Digraph

ps = Digraph(name='pet-shop', node_attr={'shape': 'plaintext'},format='png')
ps.node('parrot')
ps.node('dead')
ps.edge('parrot', 'dead')

在這里插入圖片描述

2.3 屬性

要設置圖中的所有后續圖形，點或邊的樹形，請使用attr()方法，如下所示：

from graphviz import Digraph
from graphviz import Graph
ni = Graph('ni',format='jpg')

ni.attr('node', shape='rarrow')
ni.node('1', 'Ni!')
ni.node('2', 'Ni!')

ni.node('3', 'Ni!', shape='egg')

ni.attr('node', shape='star')
ni.node('4', 'Ni!')
ni.node('5', 'Ni!')
ni.attr(rankdir='LR')

ni.edges(['12', '23', '34', '45'])
print(ni.source)
ni.view()

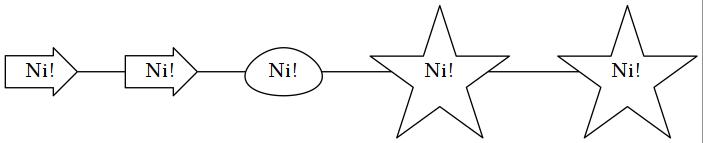

在這里插入圖片描述

2.4 子圖和聚類

圖和有向圖對象有一個subgraph（）-用于向?qū)嵗砑幼訄D的方法。
有兩種方法可以使用它：使用與唯一參數（其內容作為子圖添加）類型相同的現成圖形對象，或者省略圖形參數（返回上下文管理器，以便在with塊中更優雅地定義子圖內容）。
第一個用法選項，只有g(shù)raph作為參數：

from graphviz import Digraph
from graphviz import Graph
p = Graph(name='parent', node_attr={'shape': 'plaintext'},format='png')
p.edge('spam', 'eggs')

c = Graph(name='child', node_attr={'shape': 'box'})
c.edge('foo', 'bar')

p.subgraph(c)
p.view()

第二次使用，帶有with-block（忽略graph參數）：

p = Graph(name='parent')
p.edge('spam', 'eggs')

with p.subgraph(name='child', node_attr={'shape': 'box'}) as c:
    c.edge('foo', 'bar')

兩者結果相同如下圖所示：

在這里插入圖片描述

3 實例

代表的實例圖像如下所示

有向圖
代碼

from graphviz import Digraph
g = Digraph('G', filename='hello.gv',format='png')
g.edge('Hello', 'World')
g.view()

結果如圖所示：

在這里插入圖片描述

無向圖
代碼

from graphviz import Graph

g = Graph('G', filename='process.gv', engine='sfdp',format='png')

g.edge('run', 'intr')
g.edge('intr', 'runbl')
g.edge('runbl', 'run')
g.edge('run', 'kernel')
g.edge('kernel', 'zombie')
g.edge('kernel', 'sleep')
g.edge('kernel', 'runmem')
g.edge('sleep', 'swap')
g.edge('swap', 'runswap')
g.edge('runswap', 'new')
g.edge('runswap', 'runmem')
g.edge('new', 'runmem')
g.edge('sleep', 'runmem')

g.view()

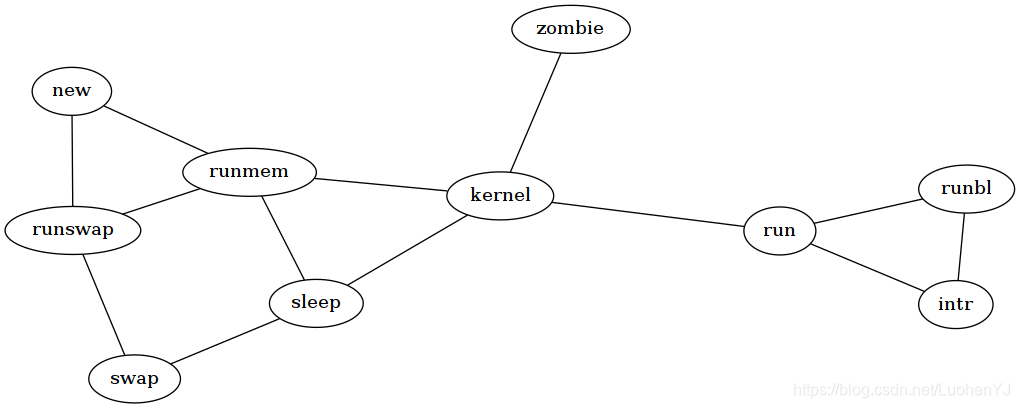

結果如圖所示：

在這里插入圖片描述

子圖
代碼

from graphviz import Digraph

g = Digraph('G', filename='cluster.gv',format='png')

# NOTE: the subgraph name needs to begin with 'cluster' (all lowercase)
#       so that Graphviz recognizes it as a special cluster subgraph

with g.subgraph(name='cluster_0') as c:
    c.attr(style='filled', color='lightgrey')
    c.node_attr.update(style='filled', color='white')
    c.edges([('a0', 'a1'), ('a1', 'a2'), ('a2', 'a3')])
    c.attr(label='process #1')

with g.subgraph(name='cluster_1') as c:
    c.attr(color='blue')
    c.node_attr['style'] = 'filled'
    c.edges([('b0', 'b1'), ('b1', 'b2'), ('b2', 'b3')])
    c.attr(label='process #2')

g.edge('start', 'a0')
g.edge('start', 'b0')
g.edge('a1', 'b3')
g.edge('b2', 'a3')
g.edge('a3', 'a0')
g.edge('a3', 'end')
g.edge('b3', 'end')

g.node('start', shape='Mdiamond')
g.node('end', shape='Msquare')

g.view()

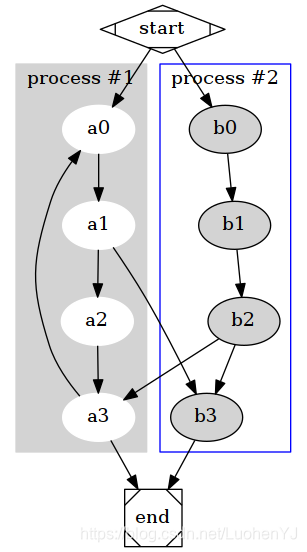

結果如圖所示：
