基于Python+PyQt5實現串口數據采集和顯示

更新時間：2025年05月06日 11:13:43 作者：Graceful_scenery

文章介紹了如何使用Python和PyQt5實現串口數據采集和實時通信,首先,文章詳細描述了環境搭建步驟,包括Python和PyQt5的安裝和配置,文章詳細說明了程序?qū)崿F(xiàn)的各個步驟,包括串口設置、數據讀取、數據發送和報文解析等,需要的朋友可以參考下

一、環境搭建

1.1 Python 3.X安裝

直接從官網下載安裝包：Index of /ftp/python/；

這里我下載的包為https://www.python.org/ftp/python/3.9.6/python-3.9.6-amd64.exe，安裝版本：python 3.9.6 。

雙擊開始安裝的時候，一定要把下面的 Add Path勾上 (表示添加到環境變量，這樣cmd也能使用了)，其他一路Next安裝完成。默認會安裝一鍵式工具pip。

pip工具鏡像源配置。配置方法如下：

在cmd窗口下執行echo %HOMEPATH%獲取用戶HOME目錄，并在該目錄下創建pip目錄；
在pip目錄下創建pip.ini文件。記住，后綴必須是.ini格式。并在該文件中寫入如下內容;

內容如下：

[global]
index-url = https://pypi.tuna.tsinghua.edu.cn/simple
[install]
trusted-host = pypi.tuna.tsinghua.edu.cn

1.2 安裝Pycharm

官方網站：http://www.jetbrains.com/pycharm/，提供以下安裝版本：

Professional：專業版(收費，網上一大堆破解方法)
Community：社區版(免費，我用的這個)，下載版本為pycharm-community-2023.3.4.exe；

1.3 PyQt5安裝

使用pip工具安裝PyQt5工具，執行：

pip install pyqt5

如果慢，用國內源：

pip install pyqt5 -i https://pypi.tuna.tsinghua.edu.cn/simple

使用pip工具安裝PyQt5-tools工具，執行：

pip install pyqt5-tools

如果慢，用國內源：

pip install pyqt5-tools -i https://pypi.tuna.tsinghua.edu.cn/simple

工具安裝完成后的路徑在E:\Program Files\Python\Lib\site-packages。

PyQt5主要有三個部分：

QtCore: 包含了核心的非GUI的功能。主要和時間、文件與文件夾、各種數據、模型、流、URLs、mime類文件、進程與線程一起使用；
QtGui: 包含了窗口系統、事件處理、2D圖像、基本繪畫、字體和文字類；
QtWidgets: 包含了一些創建桌面的UI元素和控件；

1.4 環境配置

PyCharm是開發Python程序主流常用的IDE。為方便調用Qt Designer實現界面開發和編譯相應完成，可以在PyCharm配置Qt Designer和PyUIC、Pyrcc。

其中Qt Designer是Qt 設計師，PyUics是把UI界面轉換成py文件，Pyrcc是資源系統轉換。

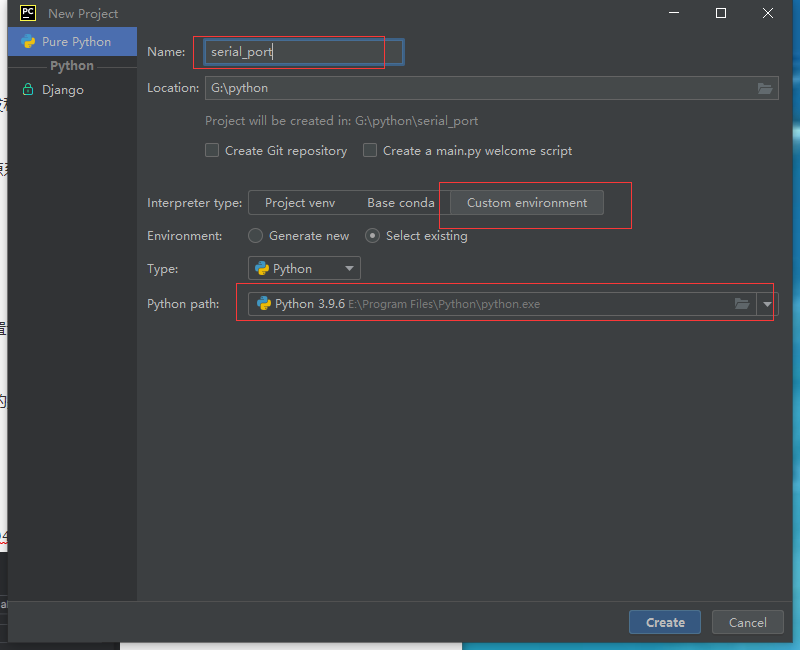

打開PyCharm，新建一個項目，項目名稱為serial_port。

這里Python path選擇我們之前安裝的python 3.9.6的路徑：E:\Program Files\Python\python.exe。

1.4.1 配置Qt Designer

菜單File ->Settings -> Tools -> External Tools -> +號，進行添加。參數配置說明：

Name：填入Qt Designer，實際可以任意取值；
Program：designer.exe程序絕對路徑。根據實際安裝路徑填寫，這里我配置的是E:\Program Files\Python\Lib\site-packages\qt5_applications\Qt\bin\designer.exe；
Working directory：填入$FileDir$，固定取值；

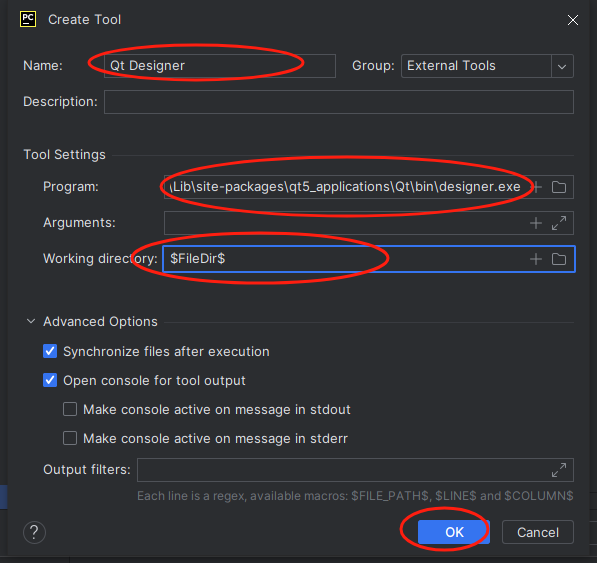

具體如下：

1.4.2 配置PyUIC

該工具是用于將Qt Designer工具開發完成的.ui文件轉化為.py文件。配置打開路徑同Qt Designer，參數配置說明：

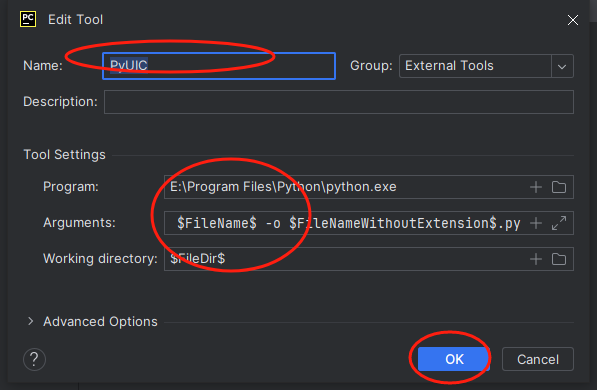

Name：填入PyUIC，實際可以任意取值。
Program：python.exe程序絕對路徑，根據實際安裝路徑填寫，這里我配置的是E:\Program Files\Python\python.exe；
Arguments: -m PyQt5.uic.pyuic $FileName$ -o $FileNameWithoutExtension$.py；
Working directory：填入 $FileDir$ ，固定取值；

具體如下：

1.4.3 配置Pyqcc

配置打開路徑同Qt Designer。參數配置說明：

Name：填入Pyqcc，實際可以任意取值。
Program：這里我配置的是E:\Program Files\Python\Scripts\pyrcc5.exe；
Arguments: $FileName$ -o $FileNameWithoutExtension$_rc.py；
Working directory：填入 $FileDir$ ，固定取值；

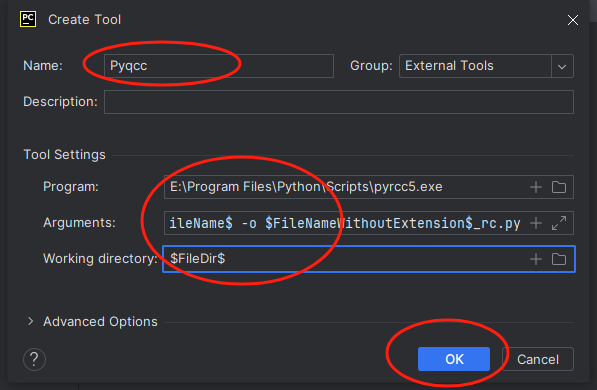

具體如下：

1.5 測試

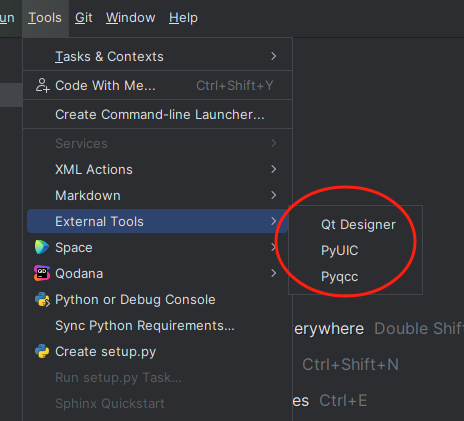

測試Qt Designer和PyUIC、Pyqcc配置是否成功。打開路徑：菜單欄Tools ->External Tools ->Qt Designer/PyUIC/Pyqcc；

1.5.1 ui_serial_port.ui

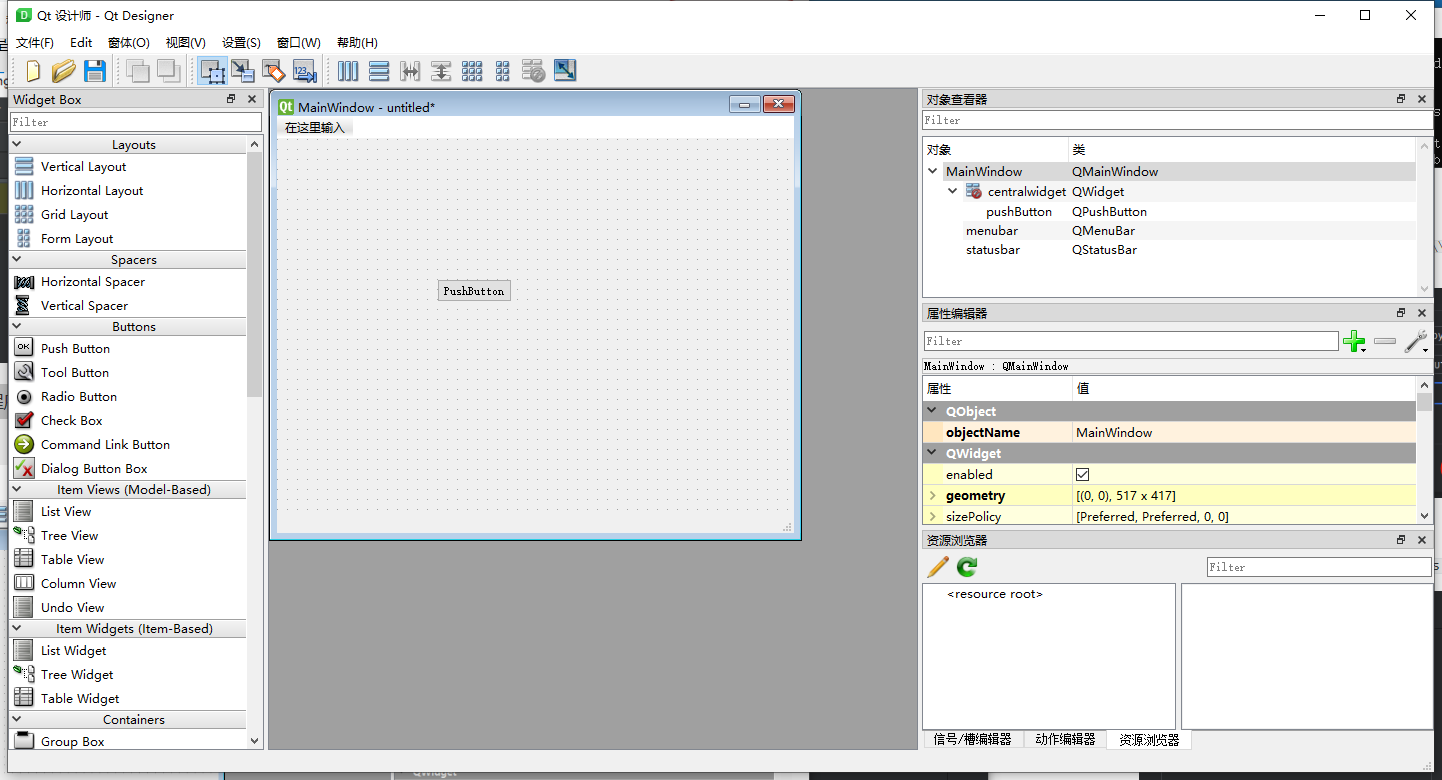

點擊Qt Designer，打開Designer程序主主界面，會彈出一個窗口，這里一般是選擇Main Window或者Widget，其中Main Window繼承自Widget，添加了一些內容，本質二者差不多。這里選擇的是Main Window；

將左側Widget Box中Push button空間拖到主界面，Ctrl + S保存名稱ui_serial_port.ui，默認后綴就是.ui。

1.5.2 ui_serial_port.py

選中ui_serial_port.ui文件，同理點擊PyUIC，自動完成ui_serial_port.ui文件的轉換，生成文件名為ui_serial_port.py。

1.5.3 serial_port.py

除ui界面代碼，還需要有一個邏輯代碼，而邏輯代碼個人感覺使用類的形式來組織更加方便，也更優雅。

還記得創建ui時選擇的類嗎？是Widget還是Main Window，邏輯代碼類最好是繼承這個這個類，即QWidget或QMainWindow。一般的代碼結構如下所示：

from PyQt5.QtWidgets import QMainWindow

# 導入設計的ui界面轉換成的py文件
from ui_serial_port import Ui_MainWindow


class SerialPort(QMainWindow):
    """
     串口行為
    """

    def __init__(self):
        # QMainWindow構造函數初始化
        super().__init__()
        self.ui = Ui_MainWindow()
        # 這個函數本身需要傳遞一個MainWindow類，而該類本身就繼承了這個，所以可以直接傳入self
        self.ui.setupUi(self)

1.5.4 main.py

在當前項目下，新建main.py 文件；

import sys
from serial_port import SerialPort
from PyQt5.QtWidgets import QApplication, QMainWindow

if __name__ == '__main__':
    # 先建立一個app
    app = QApplication(sys.argv)
    # 初始化一個對象，調用init函數，已加載設計的ui文件
    ui = SerialPort()
    # 顯示這個ui
    ui.show()
    # 運行界面，響應按鈕等操作
    sys.exit(app.exec_())

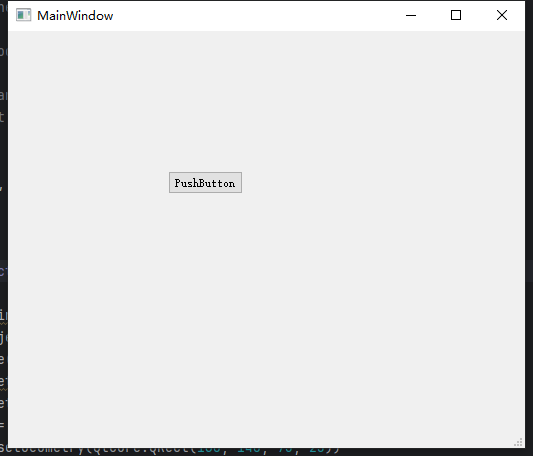

運行程序：

二、程序設計

2.1 需求

客戶這里有一款慣性設備，在慣性裝置的AXS31接口，里面有兩路數據，一路稱為導航解算，一路稱為原始信息。我們通過串口讀取該設備的數據并在界面顯示處理，同時還需要將讀取到的數據保存到文本中。

實際在測試時候發現只能接收到導航解算報文，因此猜測原始信息已經被傳感器內部轉換為導航解算報文了。

2.1.1 導航解算報文

波特率：230400，數據位8，停止位1，無校驗；

字節	意義	所占字節	備注
1-2	報文頭	2字節	5a 5a
3	工作狀態	1字節	0xFF等待對準 0x00碼頭對準 0x01海上對準 0x02牽引對準 0x03 是無阻尼 0x04是慣導阻尼 0x05 點校 0x06 綜合校正 0x07 位置組合
4	參數狀態	1字節	B8 =0手動 B8=1自動
5-8	運行時間	4字節	單位0.05s
9-11	緯度	3字節	量綱93206.75556
12-14	經度	3字節	量綱46603.37778
15-16	升沉	2字節	最小量綱100m
17-18	東速	2字節	最小量綱100kn
19-20	北速	2字節	最小量綱100kn
21-22	垂速	2字節	最小量綱100m/s
23-25	姿態角1	3字節	最小量綱0.25*93206.75556
26-28	姿態角2	3字節	最小量綱93206.75556
29-31	姿態角3	3字節	最小量綱93206.75556
32-34	姿態角速率1(縱搖角速率)	3字節	93206.75556 度每秒
35-37	姿態角速率2 (橫搖角速率)	3字節	93206.75556 度每秒
38-40	姿態角速率3(航向角速率)	3字節	93206.75556度每秒
41	故障碼	1字節	B0=1 IMU接收錯 B1=1 測角采樣錯 B2=1 接收緩存錯 B3=1 測角控制板錯 B4=1 驅動錯 B5=1 測角錯 B6=1 激磁錯 B7=1 轉臺保護錯
42-43	IMUtime	2字節
44-47	備用	4字節
48	應答標志	1字節	可忽略
49	校驗和	1字節	3-48字節累加和

2.1.2 原始信息報文

波特率：230400，數據位8，停止位1，無校驗；

字節	意義	類型	所占字節	備注
1-2	報文頭	Int	2字節	5a 5a
3-6	IMUtime	Int	4字節	整型時戳
7-10	GYROX	float	4字節	直接浮點數
11-14	GYROY	float	4字節	直接浮點數
15-18	GYROZ	float	4字節	直接浮點數
19-22	ACCEX	float	4字節	直接浮點數
23-26	ACCEY	float	4字節	直接浮點數
27-30	ACCEZ	float	4字節	直接浮點數
31-34	備用	Int	4字節
35-37	轉臺角1	Int	3字節	量綱2.330168888888889*e4°
38-40	轉臺角2	Int	3字節	量綱2.330168888888889*e4°
41-43	GPS經度	Int	3字節	量綱93206.75556
44-46	GPS緯度	Int	3字節	量綱46603.37778
47-48	Para4	Int	2字節
49-50	Para[2]/para[5]	Int	2字節
51-52	Para[3]/para[6]	Int	2字節
53-54	Para[7]	Int	2字節
55-56	Para[8]	Int	2字節
57	comdatavalid	Int	1字節
58	校驗和	Int	1字節	3-57和校驗

2.2 界面設計

首先，我們?cè)O(shè)計一個簡單的用戶界面，包括：

串口配置區域：【串口】、【波特率】、【數據位】、【停止位】的設置，以及一個按鈕用于開始打開和關閉串口；
接收設置區域：用于設置接收和發送的數據格式，支持16進制以及ASCII兩種格式；這里為了簡單起見，程序中發送/接收采用一樣的數據格式；
- 16進制：例如：5a 5a 02 03 5a；
- ASCII格式：例如：DDR V1.12 52218f4949 cym 23/07/0；

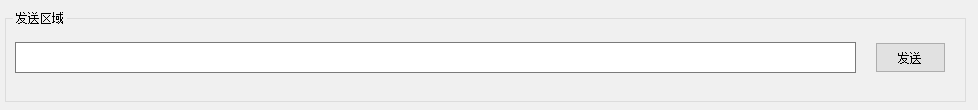

數據發送區域：由一個文本框和一個發送按鈕組成；
數據接收區域：由一個文本域組成；
如果接收到的數據時導航解算或者原始信息報文，則將解析后的數據顯示在導航結算和原始信息區域；

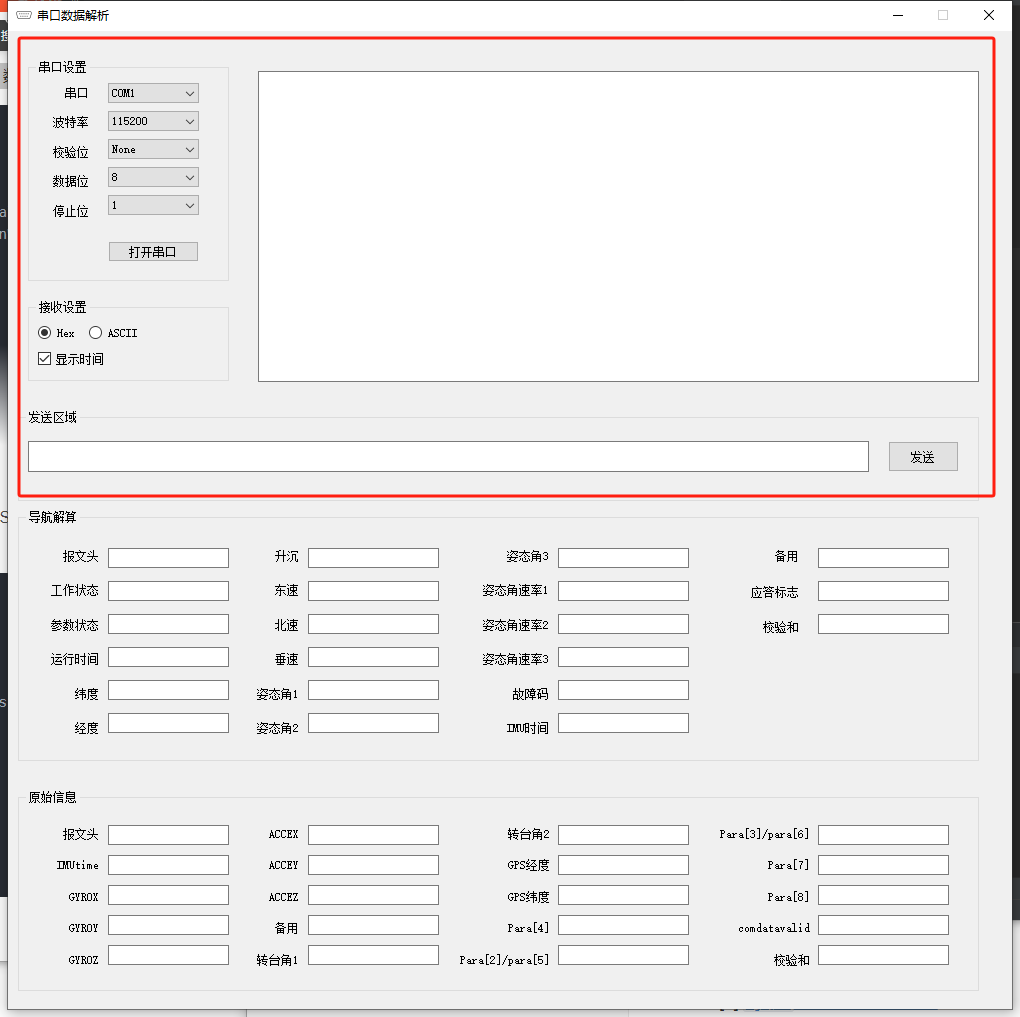

界面效果如下(參考網上串口助手工具)；

三、程序?qū)崿F(xiàn)

我們將界面原型劃分成了五個區域；

串口設置區域；
接收設置區域；
數據發送區域；
數據接收區域；

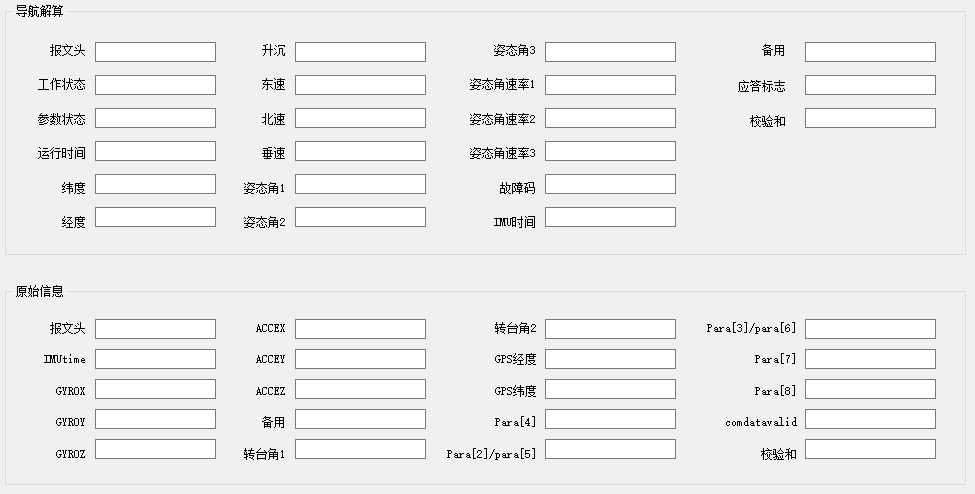

導航解算和原始信息區域；

我們針對這五個區域編寫相關實現代碼，其具體流程如下；

使用Qt Designer工具按照界面原型設置窗口，主要使用到一些基礎控件，比如按鈕、文本框、文本域、單選框、復選框等；‘
針對窗體各個區域中的控件進行初始化工作；

我們將界面相關的代碼均放置在serial_port.py文件中，該文件主要包含了如下功能；

界面初始化工作；
打開串口；
接收數據；
發送數據。

3.1 初始化工作

3.1.1 初始化串口設置區域

串口設置區域主要由【串口】、【波特率】、【校驗位】、【數據位】、【停止位】下拉列表以及【打開串口】按鈕組成。

首先需要初始化【串口】、【波特率】、【校驗位】、【數據位】、【停止位】下拉列表；

串口：下拉列表加載系統當前可用的串口；
波特率：下拉列表設置常見的波特率，比如1200、2400、9600、 4800, 9600, 19200, 384000, 57600, 115200, 460800, 921600, 230400, 1500000等；
校驗位：下拉列表設置校驗位為None、Odd、Even、Mark、Space；
數據位：下拉列表設置為5、6、7、8；
停止位：下拉列表設置為1、2；

設置【打開串口】按鈕點擊事件對應的槽函數為self.open_serial_connection，當點擊【打開串口】按鈕時將會執行該函數；

代碼位于serial_port.py中__init_serial_setting__，具體如下；

def __init_serial_setting__(self):
	"""
	初始化串口設置相關控件默認參數
	設置下拉列表自動補全  https://blog.csdn.net/xuleisdjn/article/details/51434118
	:return:
	"""
	# 加載可用串口
	self.ui.cbx_com.setEditable(False)
	self.ui.cbx_com.setMaxVisibleItems(10)  # 設置最大顯示下列項 超過要使用滾動條拖拉
	self.ui.cbx_com.setInsertPolicy(QComboBox.InsertAfterCurrent)  # 設置插入方式\
	port_list = list(serial.tools.list_ports.comports())  # 獲取當前的所有串口，得到一個列表
	for port in port_list:
		self.ui.cbx_com.addItem(port.device)

	# 初始化波特率列表
	self.ui.cbx_baud_rate.setEditable(False)
	self.ui.cbx_baud_rate.setMaxVisibleItems(10)  # 設置最大顯示下列項 超過要使用滾動條拖拉
	self.ui.cbx_baud_rate.setInsertPolicy(QComboBox.InsertAfterCurrent)  # 設置插入方式
	for baud_rate in [1200, 2400, 4800, 9600, 19200, 384000, 57600, 115200, 460800, 921600, 230400, 1500000]:
		self.ui.cbx_baud_rate.addItem(str(baud_rate), baud_rate)
	# 設置默認值
	self.ui.cbx_baud_rate.setCurrentIndex(7)

	# 初始化校驗位列表
	self.ui.cbx_parity_bit.setEditable(False)
	self.ui.cbx_parity_bit.setMaxVisibleItems(10)  # 設置最大顯示下列項 超過要使用滾動條拖拉
	self.ui.cbx_parity_bit.setInsertPolicy(QComboBox.InsertAfterCurrent)  # 設置插入方式
	for (key, value) in {'None': serial.PARITY_NONE, 'Odd': serial.PARITY_ODD,
						 'Even': serial.PARITY_EVEN, 'Mark': serial.PARITY_MARK,
						 'Space': serial.PARITY_SPACE}.items():
		self.ui.cbx_parity_bit.addItem(key, value)
	# 設置默認值
	self.ui.cbx_parity_bit.setCurrentIndex(0)

	# 初始化數據位列表
	self.ui.cbx_data_bit.setEditable(False)
	self.ui.cbx_data_bit.setMaxVisibleItems(10)  # 設置最大顯示下列項 超過要使用滾動條拖拉
	self.ui.cbx_data_bit.setInsertPolicy(QComboBox.InsertAfterCurrent)  # 設置插入方式
	for data_bit in [serial.FIVEBITS, serial.SIXBITS, serial.SEVENBITS, serial.EIGHTBITS]:
		self.ui.cbx_data_bit.addItem(str(data_bit), data_bit)
	# 設置默認值
	self.ui.cbx_data_bit.setCurrentIndex(3)

	# 初始化停止位列表
	self.ui.cbx_stop_bit.setEditable(False)
	self.ui.cbx_stop_bit.setMaxVisibleItems(10)  # 設置最大顯示下列項 超過要使用滾動條拖拉
	self.ui.cbx_stop_bit.setInsertPolicy(QComboBox.InsertAfterCurrent)  # 設置插入方式
	for data_bit in [serial.STOPBITS_ONE, serial.STOPBITS_TWO]:
		self.ui.cbx_stop_bit.addItem(str(data_bit), data_bit)
	# 設置默認值
	self.ui.cbx_stop_bit.setCurrentIndex(0)

	# 設置點擊打開串口按鈕對應的槽函數
	self.ui.btx_start.clicked.connect(self.open_serial_connection)

3.1.2 初始化串口接收區域

串口接收區域主要由【Hex】、【ASCII】單選框以及【顯示時間】復選框組成；

設置發送/接收的數據格式，支持Hex和ASCII，Hex和ASCII是互斥的，默認選中Hex，這里我們?cè)O(shè)置：

【Hex】單選框點擊事件對應的槽函數為self.rbn_data_format_hex_clicked，當點擊【Hex】單選框時將會執行該函數，在該函數內會記錄當前選中的是hex；
【ASCII】單選框點擊事件對應的槽函數為self.rbn_data_format_ascii_clicked，當點擊【ASCII】單選框時將會執行該函數，在該函數內出記錄當前選中的是ascii；

【顯示時間】復選框用于設置串口接收到數據時，是否在接收區域輸出當前時間；

代碼位于serial_port.py中__init_recv_setting__，具體如下；

def __init_recv_setting__(self):
	"""
	接收設置初始化
	:return:
	"""
	self.ui.rbn_data_format_hex.clicked.connect(self.rbn_data_format_hex_clicked)
	self.ui.rbn_data_format_ascii.clicked.connect(self.rbn_data_format_ascii_clicked)

其中rbn_data_format_hex_clicked函數；

def rbn_data_format_hex_clicked(self):
	"""
	接收數據格式發生變化
	:return:
	"""
	if self.ui.rbn_data_format_hex.isChecked():
		self.ui.rbn_data_format_ascii.setChecked(False)
		if self.serial_thread:
			self.serial_thread.date_format = 'hex'

其中rbn_data_format_ascii_clicked函數；

def rbn_data_format_ascii_clicked(self):
	"""
	接收數據格式發生變化
	:return:
	"""
	if self.ui.rbn_data_format_ascii.isChecked():
		self.ui.rbn_data_format_hex.setChecked(False)
		if self.serial_thread:
			self.serial_thread.date_format = 'ascii'

3.1.3 初始化串口數據接收區域

串口數據接收區域由一個【文本域控件】組成，用于存放串口接收到的數據，數據長度默認最長為5000字符，超過5000字符自動清空；

這里初始化【文本域控件】為只讀，并且串口接收到數據時，自動將滾動條移動至【文本域控件】的最低端；

代碼位于serial_port.py中__init_recv_setting__，具體如下；

def __init_recv_data_viewer__(self):
	"""
	初始化串口數據接收區域
	:return:
	"""
	self.ui.txt_recv_data_viewer.setReadOnly(True)
	self.ui.txt_recv_data_viewer.textChanged.connect(
		lambda: self.ui.txt_recv_data_viewer.moveCursor(QTextCursor.End))

3.1.4 初始化串口數據發送區域

串口數據接收區域由一個【文本輸入框】和一個【發送】按鈕組成，文本輸入框用于輸入要發送的內容，點擊發送按鈕，會將文本輸入框的內容通過當前打開的串口發送出去；

代碼位于serial_port.py中__init_send_data_viewer__，具體如下；

def __init_send_data_viewer__(self):
	"""
	初始化串口數據發送區域
	:return:
	"""
	self.ui.btn_send.clicked.connect(self.send_serial_data)

設置【發送】按鈕點擊事件對應的槽函數為self.send_serial_data，當點擊【發送】按鈕時將會執行該函數進行串口數據的發送。

3.1.5 初始化報文解析區域

報文解析區域主要由兩部分組成；

導航結算區域：該部分主要由【報文頭】、【工作狀態】、【參數狀態】、【運行時間】等文本輸入框組成，其與導航解算報文字段一一對應；
原始信息區域：該部分主要由【報文頭】、【IMUTime】、【GYROX】、【GYROZ】等文本輸入框組成，其與原始信息報文字段一一對應；

代碼位于serial_port.py中__init_package_setting__，具體如下；

def __init_package_setting__(self):
	self.ui.let_nav_header.setReadOnly(True)
	self.ui.let_nav_work_state.setReadOnly(True)
	self.ui.let_nav_param_state.setReadOnly(True)
	self.ui.let_nav_run_time.setReadOnly(True)
	self.ui.let_nav_latitude.setReadOnly(True)
	self.ui.let_nav_longitude.setReadOnly(True)
	self.ui.let_nav_heave.setReadOnly(True)
	self.ui.let_nav_east_speed.setReadOnly(True)
	self.ui.let_nav_north_speed.setReadOnly(True)
	self.ui.let_nav_vertical_speed.setReadOnly(True)
	self.ui.let_nav_attitude_angle1.setReadOnly(True)
	self.ui.let_nav_attitude_angle2.setReadOnly(True)
	self.ui.let_nav_attitude_angle3.setReadOnly(True)
	self.ui.let_nav_attitude_velocity1.setReadOnly(True)
	self.ui.let_nav_attitude_velocity2.setReadOnly(True)
	self.ui.let_nav_attitude_velocity3.setReadOnly(True)
	self.ui.let_nav_fault_code.setReadOnly(True)
	self.ui.let_nav_imu_time.setReadOnly(True)
	self.ui.let_nav_reserved.setReadOnly(True)
	self.ui.let_nav_response_flag.setReadOnly(True)
	self.ui.let_nav_check_sum.setReadOnly(True)
	self.ui.let_raw_header.setReadOnly(True)
	self.ui.let_raw__imu_time.setReadOnly(True)
	self.ui.let_raw_gyrox.setReadOnly(True)
	self.ui.let_raw_gyroy.setReadOnly(True)
	self.ui.let_raw_gyroz.setReadOnly(True)
	self.ui.let_raw_accex.setReadOnly(True)
	self.ui.let_raw_accey.setReadOnly(True)
	self.ui.let_raw_accez.setReadOnly(True)
	self.ui.let_raw_reserved.setReadOnly(True)
	self.ui.let_raw_turntable_angle1.setReadOnly(True)
	self.ui.let_raw_turntable_angle2.setReadOnly(True)
	self.ui.let_raw_longitude.setReadOnly(True)
	self.ui.let_raw_latitude.setReadOnly(True)
	self.ui.let_raw_para4.setReadOnly(True)
	self.ui.let_raw_para2_5.setReadOnly(True)
	self.ui.let_raw_para3_6.setReadOnly(True)
	self.ui.let_raw_para7.setReadOnly(True)
	self.ui.let_raw_para8.setReadOnly(True)
	self.ui.let_raw_comdata_valid.setReadOnly(True)
	self.ui.let_raw_check_sum.setReadOnly(True)

這里我們僅僅是將上述這些控件設置為只讀狀態。

3.2 打開串口

根據硬件設備參數在串口設置區域進行配置【串口】、【波特率】、【校驗位】、【數據位】、【停止位】，配置完成后，當點擊【打開串口】按鈕，將會執行open_serial_connection函數；

在open_serial_connection函數內主要會進行如下工作；

獲取串口設置區域配置的參數，并對參數進行校驗，具體是由__validate_setting__函數完成；
調用SerialThread創建串口線程，并將串口設置區域配置參數傳遞給線程；
設置串口線程接收到數據時對應的槽函數為handle_data_received，即串口接收到數據時會執行handle_data_received函數；
設置串口線程發生異常時對應的槽函數為handler_serial_error，即串口線程發生異常時，會將錯誤信息發送給主線程，主線程接收到錯誤信息，將會在界面顯示；

核心代碼如下：

def open_serial_connection(self):
	"""
	打開串口
	:return:
	"""
	if not self.serial_thread or not self.serial_thread.isRunning():
		# 參數校驗
		if not self.__validate_setting__():
			return

		# 建立一個串口
		self.serial_thread = SerialThread(self.ui.cbx_com.currentText(),
												 self.ui.cbx_baud_rate.currentData(),
												 self.ui.cbx_data_bit.currentData(),
												 self.ui.cbx_parity_bit.currentData(),
												 self.ui.cbx_stop_bit.currentData(),
													   'hex' if self.ui.rbn_data_format_hex.isChecked() else 'ascii')

		self.serial_thread.data_received.connect(self.handle_data_received)
		self.serial_thread.serial_error.connect(self.handler_serial_error)
		self.serial_thread.start()
		self.ui.btx_start.setText("關閉串口")
	else:
		self.serial_thread.stop()
		# 打開串口操作
		self.ui.btx_start.setText("打開串口")

3.2.1 __validate_setting__

__validate_setting__函數主要就是校驗【串口】、【波特率】、【校驗位】、【數據位】、【停止位】下拉列表是否已經配置，如果未配置將會彈出警告提示信息；

def __validate_setting__(self):
	"""
	校驗串口設置參數
	:return:
	"""
	# 參數校驗
	if self.ui.cbx_com.currentIndex() == -1:
		QMessageBox.warning(self, "Warning", "請選擇串口！")
		return False
	if self.ui.cbx_baud_rate.currentIndex() == -1:
		QMessageBox.warning(self, "Warning", "請選擇波特率！")
		return False
	if self.ui.cbx_parity_bit.currentIndex() == -1:
		QMessageBox.warning(self, "Warning", "請選擇校驗位！")
		return False
	if self.ui.cbx_data_bit.currentIndex() == -1:
		QMessageBox.warning(self, "Warning", "請選擇數據位！")
		return False
	if self.ui.cbx_data_bit.currentIndex() == -1:
		QMessageBox.warning(self, "Warning", "請選擇停止位！")
		return False

	return True

3.2.2 SerialThread

SerialThread類的實現位于serial_thread.py文件中，這塊我們后面單獨接收。

3.2.3 handle_data_received

當串口接收到數據時會執行handle_data_received函數，這塊我們后面單獨接收。

3.2.4 handler_serial_error

串口線程發生異常時，會將錯誤信息發送給主線程，主線程接收到錯誤信息，將會在界面顯示；具體實現函數為handler_serial_error；

def handler_serial_error(self, error):
	"""
	串口接收線程異常
	:param error:
	:return:
	"""
	QMessageBox.critical(self, '錯誤', error)

3.3 接收數據

上面我們提到，當串口線程接收到數據時，會將數據通過信號與槽機制傳遞給主線程，將會由主線程handle_data_received函數進行處理；

在handle_data_received函數內主要會進行如下工作；

獲取當前時間；
串口數據接收區域【文本域控件】?jī)?nèi)容超過5000個字符將會清空；
如果配置了顯示當前時間，將會在接收到的數據前面插入當前時間，并將數據追加到串口數據接收區域【文本域控件】中；
如果串口接收區域配置的數據格式為hex，將會對接收到的報文信息進行解析；
- 解析由PackageParse類完成，解析類會根據報文數據長度、報文頭、以及校驗和等參數判定當前報文格式為導航結算還是原始信息；
- 如果為導航結算報文，保存報文到nav_data.csv，同時將報文解析到的字段一一填入界面導航結算區域?qū)?yīng)的控件中；
- 如果為原始信息報文，保存報文到raw_data.csv，同時將報文解析到的字段一一填入界面原始信息區域?qū)?yīng)的控件中；
移除已經解析的報文，截取未解析的報文，重復報文解析的流程，直至報文內容不滿足導航結算、原始信息報文格式；

handle_data_received代碼如下：

def handle_data_received(self, data):
	"""
	接收數據
	:param data:接收到的數據
	:return:
	"""
	# 獲取時間
	current_time = QDateTime.currentDateTime().toString("yyyy-MM-dd hh:mm:ss")

	# 超過5000字符清空
	if len(self.ui.txt_recv_data_viewer.toPlainText()) > 5000:
		self.ui.txt_recv_data_viewer.clear()
	# 更新顯示區域中的數據
	if self.ui.cbx_show_time.isChecked():
		self.ui.txt_recv_data_viewer.insertPlainText(f"[{current_time}] {data}")
	else:
		self.ui.txt_recv_data_viewer.insertPlainText(f"[{data}")

	# 必須是hex格式
	if self.ui.rbn_data_format_ascii.isChecked():
		return

	# 如果報文最后兩位是換行符，則移除
	data = data.replace('0d 0a', '')
	data = bytes.fromhex(data.replace(' ', ''))
	# 解析data
	while data is not None:
		package_parse = PackageParse(data)
		data_format = package_parse.get_data_format()
		if data_format == PackageParse.Type.NAl_SOL:
			# 解析數據
			dict_msg = package_parse.get_nav_sol()
			# 寫入當前時間，并保存到文件
			dict_msg["current_time"] = current_time
			save_csv('nav_data.csv', dict_msg)
			# 界面顯示
			self.ui.let_nav_header.setText(dict_msg["header"])
			self.ui.let_nav_work_state.setText(dict_msg["work_state"])
			self.ui.let_nav_param_state.setText(dict_msg["param_state"])
			self.ui.let_nav_run_time.setText(str(dict_msg["run_time"]))
			self.ui.let_nav_latitude.setText(str(dict_msg["latitude"]))
			self.ui.let_nav_longitude.setText(str(dict_msg["longitude"]))
			self.ui.let_nav_heave.setText(str(dict_msg["heave"]))
			self.ui.let_nav_east_speed.setText(str(dict_msg["east_speed"]))
			self.ui.let_nav_north_speed.setText(str(dict_msg["north_speed"]))
			self.ui.let_nav_vertical_speed.setText(str(dict_msg["vertical_speed"]))
			self.ui.let_nav_attitude_angle1.setText(str(dict_msg["attitude_angle1"]))
			self.ui.let_nav_attitude_angle2.setText(str(dict_msg["attitude_angle2"]))
			self.ui.let_nav_attitude_angle3.setText(str(dict_msg["attitude_angle3"]))
			self.ui.let_nav_attitude_velocity1.setText(str(dict_msg["attitude_velocity1"]))
			self.ui.let_nav_attitude_velocity2.setText(str(dict_msg["attitude_velocity2"]))
			self.ui.let_nav_attitude_velocity3.setText(str(dict_msg["attitude_velocity3"]))
			self.ui.let_nav_fault_code.setText(dict_msg["fault_code"])
			self.ui.let_nav_imu_time.setText(dict_msg["imu_time"])
			self.ui.let_nav_reserved.setText(dict_msg["reserved"])
			self.ui.let_nav_response_flag.setText(dict_msg["response_flag"])
			self.ui.let_nav_check_sum.setText(dict_msg["check_sum"])
		if data_format == PackageParse.Type.RAW:
			# 解析數據
			data = package_parse.get_raw()
			# 寫入當前時間，并保存到文件
			data["current_time"] = current_time
			save_csv('raw_data.csv', data)
			# 界面顯示
			self.ui.let_raw_header.setText(dict_msg["header"])
			self.ui.let_raw__imu_time.setText(dict_msg["imu_time"])
			self.ui.let_raw_gyrox.setText(dict_msg["gyrox"])
			self.ui.let_raw_gyroy.setText(dict_msg["gyroy"])
			self.ui.let_raw_gyroz.setText(dict_msg["gyroz"])
			self.ui.let_raw_accex.setText(dict_msg["accex"])
			self.ui.let_raw_accey.setText(dict_msg["accey"])
			self.ui.let_raw_accez.setText(dict_msg["accez"])
			self.ui.let_raw_reserved.setText(dict_msg["reserved"])
			self.ui.let_raw_turntable_angle1.setText(dict_msg["turntable_angle1"])
			self.ui.let_raw_turntable_angle2.setText(dict_msg["turntable_angle2"])
			self.ui.let_raw_longitude.setText(dict_msg["longitude"])
			self.ui.let_raw_latitude.setText(dict_msg["latitude"])
			self.ui.let_raw_para4.setText(dict_msg["para4"])
			self.ui.let_raw_para2_5.setText(dict_msg["para2_5"])
			self.ui.let_raw_para3_6.setText(dict_msg["para3_6"])
			self.ui.let_raw_para7.setText(dict_msg["para7"])
			self.ui.let_raw_para8.setText(dict_msg["para8"])
			self.ui.let_raw_comdata_valid.setText(dict_msg["comdata_valid"])
			self.ui.let_raw_check_sum.setText(dict_msg["check_sum"])
		# 一次收到若干個數據包
		if data_format != PackageParse.Type.UNkNOWN and len(data) > data_format.value:
			data = data[data_format.value:]
		else:
			data = None

文件保存函數save_csv：

def save_csv(file_name, dict: {}):
    """
    保存到csv文件
    :param file_name:文件名
    :param dict: 數據，字典格式
    :return:
    """
    file_exists = os.path.exists(file_name)
    # Save data to CSV file
    with open(file_name, 'a', newline='') as csvfile:
        writer = csv.writer(csvfile)
        # 如果文件不存在，則寫入列名
        if not file_exists:
            writer.writerow(dict.keys())
        # 寫入數據
        writer.writerow(dict.values())

3.4 報文解析

報文解析是由PackageParse類實現的，代碼位于package_parse.py，在該類內部主要實現了一下功能；

判斷當前報文格式是導航結算還是原始信息，由get_data_format函數實現；實現導航結算報文的解析，由get_nav_sol函數實現；實現原始信息報文的解析，由get_raw函數實現；

3.4.1 get_data_format

這里判斷報文格式的方法很簡單；

首先就是長度判定，如果是導航結算報文，長度至少為49個字符；如果是原始信息報文，長度至少是58個字符；
接著判斷報文前兩個字節是否為0x5a 0X5a；
然后判定第58個字節是否為3~57個字節的累加和，如果滿足條件就是原始信息報文；
最后判定第49個字節是否為3~48個字節的累加和，如果滿足條件就是導航結算報文；

具體代碼如下：

def validate_nal_sol(self):
	"""
	校驗和
		導航結算：第49個字節為3-48字節累加和
	"""
	# 取出第3到第48字節
	selected_bytes = self.__byte_array[2:48]

	# 計算累加和并只保留低兩位數字
	checksum = sum(selected_bytes) & 0xFF

	return checksum == self.__byte_array[48]

def validate_raw(self):
	"""
	校驗和
		原始信息：第58個字節為3-57字節累加和
	"""
	# 取出第3到第48字節
	selected_bytes = self.__byte_array[2:57]

	# 計算累加和并只保留低兩位數字
	checksum = sum(selected_bytes) & 0xFF

	return checksum == self.__byte_array[57]

def get_data_format(self):
	"""
	返回?cái)?shù)據類型：在慣性裝置的AXS31接口，里面有兩路數據，一路稱為導航解算，一路稱為原始數
	:return: 0: 導航解算   1:原始信息  2：非法數據
	"""
	# 原始信息報文
	if (len(self.__byte_array) >= 58 and self.__byte_array[0] == 0x5a and self.__byte_array[1] == 0x5a
			and self.validate_raw()):
		return PackageParse.Type.RAW
	# 導航解算的報文內容
	if (len(self.__byte_array) >= 49 and self.__byte_array[0] == 0x5a and self.__byte_array[1] == 0x5a
			and self.validate_nal_sol()):
		return PackageParse.Type.NAl_SOL
	return PackageParse.Type.UNkNOWN

3.4.2 get_nav_sol

如果報文格式是導航結算，那么調用該方法實現導航結算報文的解析，在函數內部根據字段單位、量綱對原始字節進行了轉換；

def translate(hex_array: [], unit=None):
    """
    將字節數組轉換為16進制字符串  [0x0a,0x04]-> 0x0a 0x04
    :param hex_array: 字節數組
    :param unit 量綱
    :return:
    """
    if unit is not None:
        # 將字節數組按照小端格式轉換為數字
        num = int.from_bytes(hex_array, byteorder='little')
        return num / unit
    return ' '.join(f'0x{val:02X}' for val in hex_array)

def get_nav_sol(self):
	"""
	獲取導航解算數據
	:return:
	"""
	if self.get_data_format() != PackageParse.Type.NAl_SOL:
		print("數據格式錯誤，非導航解算報文！")
		return None

	message_dict = {}

	# 解析報文頭
	message_dict['header'] = translate(self.__byte_array[0:2])

	# 解析工作狀態
	message_dict['work_state'] = translate(self.__byte_array[2:3])

	# 解析參數狀態
	message_dict['param_state'] = translate(self.__byte_array[3:4])

	# 解析運行時間
	message_dict['run_time'] = translate(self.__byte_array[4:8], 20)

	# 解析緯度
	message_dict['latitude'] = translate(self.__byte_array[8:11], 93206.75556)

	# 解析經度
	message_dict['longitude'] = translate(self.__byte_array[11:14], 46603.37778)

	# 解析升沉
	message_dict['heave'] = translate(self.__byte_array[14:16], 100)

	# 解析東速
	message_dict['east_speed'] = translate(self.__byte_array[16:18], 100)

	# 解析北速
	message_dict['north_speed'] = translate(self.__byte_array[18:20], 100)

	# 解析垂速
	message_dict['vertical_speed'] = translate(self.__byte_array[20:22], 100)

	# 解析姿態角1
	message_dict['attitude_angle1'] = translate(self.__byte_array[22:25], 0.25 * 93206.75556)

	# 解析姿態角2
	message_dict['attitude_angle2'] = translate(self.__byte_array[25:28], 93206.75556)

	# 解析姿態角3
	message_dict['attitude_angle3'] = translate(self.__byte_array[28:31], 93206.75556)

	# 姿態角速率1
	message_dict['attitude_velocity1'] = translate(self.__byte_array[31:34], 93206.75556)

	# 姿態角速率2
	message_dict['attitude_velocity2'] = translate(self.__byte_array[34:37], 93206.75556)

	# 姿態角速率3
	message_dict['attitude_velocity3'] = translate(self.__byte_array[37:40], 93206.75556)

	# 故障碼
	message_dict['fault_code'] = translate(self.__byte_array[40:41])

	# IMU時間
	message_dict['imu_time'] = translate(self.__byte_array[41:43])

	# 備用
	message_dict['reserved'] = translate(self.__byte_array[43:47])

	# 應答標志
	message_dict['response_flag'] = translate(self.__byte_array[47:48])

	# 校驗和
	message_dict['check_sum'] = translate(self.__byte_array[48:49])

	return message_dict

3.4.3 get_raw

如果報文格式是原始信息，那么調用該方法實現原始信息報文的解析；

def get_raw(self):
	"""
	獲取原始信息報文
	:return:
	"""
	if self.get_data_format() != PackageParse.Type.RAW:
		print("數據格式錯誤，非原始信息報文！")
		return None

	message_dict = {}

	# 解析報文頭
	message_dict['header'] = translate(self.__byte_array[0:2])

	# IMUtime
	message_dict['imu_time'] = translate(self.__byte_array[2:6])

	# GYROX
	message_dict['gyrox'] = translate(self.__byte_array[6:10])

	# GYROY
	message_dict['gyroy'] = translate(self.__byte_array[10:14])

	# GYROZ
	message_dict['gyroz'] = translate(self.__byte_array[14:18])

	# ACCEX
	message_dict['accex'] = translate(self.__byte_array[18:22])

	# ACCEY
	message_dict['accey'] = translate(self.__byte_array[22:26])

	# ACCEZ
	message_dict['accez'] = translate(self.__byte_array[26:30])

	# 備用
	message_dict['reserved'] = translate(self.__byte_array[30:34])

	# 轉臺角1
	message_dict['turntable_angle1'] = translate(self.__byte_array[34:37])

	# 轉臺角2
	message_dict['turntable_angle2'] = translate(self.__byte_array[37:40])

	# GPS經度
	message_dict['longitude'] = translate(self.__byte_array[40:43])

	# GPS緯度
	message_dict['latitude'] = translate(self.__byte_array[43:46])

	# Para[4](電磁/牽引時為航向)
	message_dict['para4'] = translate(self.__byte_array[46:48])

	# Para[2]/para[5]
	message_dict['para2_5'] = translate(self.__byte_array[48:50])

	# Para[3]/para[6]
	message_dict['para3_6'] = translate(self.__byte_array[50:52])

	# Para[7]
	message_dict['para7'] = translate(self.__byte_array[52:54])

	# Para[8]
	message_dict['para8'] = translate(self.__byte_array[54:56])

	# comdatavalid
	message_dict['comdata_valid'] = translate(self.__byte_array[56:57])

	# 校驗和
	message_dict['check_sum'] = translate(self.__byte_array[57:58])

	return message_dict

3.5 發送數據

當用戶在串口數據接收區域的【文本輸入框】錄入內容，點擊【發送】按鈕時，會調用send_serial_data方法：

def send_serial_data(self, data: str):
	"""
	發送數據
	:return:
	"""
	if not self.serial_thread or not self.serial_thread.isRunning():
		QMessageBox.warning(self, "Warning", "請先打開串口！")
		return

	data = self.ui.let_send_data_viewer.text()
	if data != "":
		self.serial_thread.send_data(data)
		self.ui.let_send_data_viewer.clear()

函數內部首先校驗串口是否已經打開，如果串口已經打開并且【文本輸入框】輸入了內容，將調用串口線程的send_data方法來進行數據發送。

3.6 串口線程

PyQt已經為我們提供了串口控件，控件名稱為QtSerialPort，使用方法比較簡單，主要是兩個模塊：QSerialPort, QSerialPortInfo，但是這個控件提供的能力有限。

這里我們使用另一個串口包pyserial來實現：

pip install pyserial -i https://pypi.tuna.tsinghua.edu.cn/simple

為了實現串口數據的讀取和發送，我們創建了一個繼承自QThread的SerialThread類；

from PyQt5.QtCore import QThread,pyqtSignal
import serial

class SerialThread(QThread):
    """
    創建一個繼承自QThread的SerialThread類，實現串口數據的讀取/發送
    """

    # 用于發送串口數據接收信號
    data_received = pyqtSignal(str)
    # 串口打開/接收異常
    serial_error = pyqtSignal(str)

    .......

3.6.1 初始化

在首次點擊【打開串口】按鈕時會創建SerialThread實例，即調用串口線程初始化方法；

def __init__(self, port, baud_rate, data_bits, parity_bits, stop_bits, data_format):
	"""
	初始化
	:param port: 串口號
	:param baud_rate: 波特率
	:param data_bits: 數據位
	:param stop_bits: 停止位
	:param parity_bits: 奇偶校驗位
	"""
	super().__init__()
	self.port = port
	self.baud_rate = baud_rate
	self.data_bits = data_bits
	self.stop_bits = stop_bits
	self.parity_bits = parity_bits

	# 串口已經運行標志位
	self.running = False
	# 串口
	self.serial = None
	# 數據格式
	self.__date_format = data_format
	# 發送開啟追加換行
	self.__auto_line = True

@property
def date_format(self):
	"""
	#把一個getter方法變成屬性
	:return:
	"""
	return self.__date_format

@date_format.setter
def date_format(self, value):
	"""
	# 負責把一個setter方法變成屬性賦值
	:param value:
	:return:
	"""
	if not isinstance(value, str):
		raise ValueError('date_format must be an str')
	if value not in ['hex', 'ascii']:
		raise ValueError('date_format must in [hex,ascii]')
	self.__date_format = value

在這段代碼中，主要就是保存構造函數傳遞過來的參數，比如串口號、波特率等。

3.6.2 線程運行

串口線程初始化完成后，調用start方法，將會執行run函數；

def run(self):
	"""
	打開串口
	:return:
	"""
	# 串口已經運行
	if self.running:
		return

	try:
		# 建立一個串口
		with serial.Serial(port=self.port,
						   baudrate=self.baud_rate,
						   parity=self.parity_bits,
						   bytesize=self.data_bits,
						   stopbits=self.stop_bits,
						   timeout=2) as self.serial:
			self.running = True
			while self.running:
				data = self.__read_data__()
				if data:
					self.data_received.emit(data)
	except Exception as e:
		print("打開串口時失敗：", e)
		self.serial_error.emit("打開串口時失??！")

在函數內部我們實際上就是調用了pyserial提供的Serial類去實現串口的打開，并在while循環中，調用__read_data__獲取串口發送過來的數據，如果接受到數據將串口數據通過信號與槽機制推送給主線程。

3.6.3 接受數據

串口數據的讀取是由__read_data__函數完成的，在函數內部我們調用self.serial.readline()依次讀取一行的數據，這里讀取到的是字節數組，我們根據我們串口接收區域設置的數據格式來進行解析；

def __read_data__(self):
	"""
	按行接收數據
	:return:
	"""
	if self.serial is None or not self.serial.isOpen():
		return

	try:
		# 讀取串口數據 例如：b'DDR V1.12 52218f4949 cym 23/07/0'
		byte_array = self.serial.readline()
		if len(byte_array) == 0:
			return None
		# ascii顯示
		if self.__date_format == 'ascii':
			# 串口接收到的字符串為b'ABC',要轉化成unicode字符串才能輸出到窗口中去
			data_str = byte_array.decode('utf-8')
		else:
			# 串口接收到的字符串為b'ZZ\x02\x03Z'，要轉換成16進制字符串顯示
			data_str = ' '.join(format(x, '02x') for x in byte_array)
			if self.__auto_line:
				data_str += '\r\n'
		return data_str
	except Exception as e:
		print("接收數據異常：", e)
		self.serial_error.emit("接收數據異常！")

3.6.4 發送數據

當用戶在串口數據接收區域的【文本輸入框】錄入內容，點擊【發送】按鈕時，最終調用的就是串口線程的send_data方法；我們根據我們串口接收區域設置的數據格式處理將要發送的數據，然后調用self.serial.write實現串口數據的發送；

def send_data(self, data: str):
	"""
	發送數據
	:return:
	"""
	if not self.running:
		self.serial_error.emit("請先打開串口！")
		return

	# hex發送 比如：5a 5a 02 03 5a -> b'ZZ\x02\x03Z'
	if self.__date_format == 'hex':
		data_str = data.strip()
		send_list = []
		while data_str != '':
			try:
				num = int(data_str[0:2], 16)
			except ValueError:
				self.serial_error.emit('請輸入十六進制數據，以空格分開!')
				return
			data_str = data_str[2:].strip()
			send_list.append(num)
		if self.__auto_line:
			send_list.append(0x0d)
			send_list.append(0x0a)
		byte_array = bytes(send_list)
	else:
		if self.__auto_line:
			data += '\r\n'
		# ascii發送 比如：'ABC' -> b'ABC'
		byte_array = data.encode('utf-8')

	try:
		self.serial.write(byte_array)
	except Exception as e:
		print("發送失敗", e)
		self.serial_error.emit('發送失敗!')

以上就是基于Python+PyQt5實現串口數據采集和顯示的詳細內容，更多關于Python PyQt5數據采集和顯示的資料請關注腳本之家其它相關文章！

您可能感興趣的文章:

欧美bbbwbbbw肥妇,免费乱码人妻系列日韩,一级黄片

基于Python+PyQt5實現串口數據采集和顯示

目錄

一、環境搭建

1.1 Python 3.X安裝

1.2 安裝Pycharm

1.3 PyQt5安裝

1.4 環境配置

1.4.1 配置Qt Designer

1.4.2 配置PyUIC

1.4.3 配置Pyqcc

1.5 測試

1.5.1 ui_serial_port.ui

1.5.2 ui_serial_port.py

1.5.3 serial_port.py

1.5.4 main.py

二、程序設計

2.1 需求

2.1.1 導航解算報文

2.1.2 原始信息報文

2.2 界面設計

三、程序?qū)崿F(xiàn)

3.1 初始化工作

3.1.1 初始化串口設置區域

3.1.2 初始化串口接收區域

3.1.3 初始化串口數據接收區域

3.1.4 初始化串口數據發送區域

3.1.5 初始化報文解析區域

3.2 打開串口

3.2.1 __validate_setting__

3.2.2 SerialThread

3.2.3 handle_data_received

3.2.4 handler_serial_error

3.3 接收數據

3.4 報文解析

3.4.1 get_data_format

3.4.2 get_nav_sol

3.4.3 get_raw

3.5 發送數據

3.6 串口線程

3.6.1 初始化

3.6.2 線程運行

3.6.3 接受數據

3.6.4 發送數據

相關文章

最新評論

大家感興趣的內容

最近更新的內容

常用在線小工具

一、環境搭建

二、程序設計

三、程序?qū)崿F(xiàn)
