一、圖像拼接的基本流程

圖像拼接主要包含以下幾個步驟：

1. 讀取待拼接的圖片
2. 檢測圖片的特征點并計算描述符
3. 匹配兩張圖片的特征點
4. 計算透 視變換矩陣
5. 應用變換并拼接圖片

二、代碼實現詳解

1. 準備工作

首先導入必要的庫并定義輔助函數：

import cv2
import numpy as np
import sys

def cv_show(name, img):
    """顯示圖像輔助函數"""
    cv2.imshow(name, img)
    cv2.waitKey(0)

2. 特征檢測與描述

我們使用SIFT(Scale-Invariant Feature Transform)算法來檢測圖像的特征點并計算描述符：

def detectAndDescribe(image):
    """檢測圖像特征點并計算描述符"""
    gray = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)
    descriptor = cv2.SIFT_create()
    # 檢測SIFT特征點，并計算描述符
    (kps, des) = descriptor.detectAndCompute(gray, None)
    # 將關鍵點坐標轉換為numpy數組
    kps_float = np.float32([kp.pt for kp in kps])
    return (kps, kps_float, des)

SIFT算法具有尺度不變性，能夠在不同尺度下檢測到穩定的特征點，非常適合用于圖像拼接。

detectAndDescribe 函數詳解

這個函數是圖像拼接或特征匹配任務中的關鍵步驟，主要用于從輸入圖像中檢測關鍵點 (SIFT特征點) 并計算它們的描述符。下面我將詳細解釋每一部分的含義和作用：

（1）函數功能

該函數接收一張彩色 圖像，然后：

1. 將圖像轉換為灰度圖
2. 使用SIFT算法檢測圖像中的關鍵點(特征點)
3. 為每個關鍵點計算描述符(一種數學表示)
4. 將關鍵點坐標轉換為NumPy數組格式
5. 返回關鍵點對象、關鍵點坐標和描述符

（2）代碼解析

gray = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)

• 將輸入的BGR格式彩色 圖像轉換為灰度圖像
• 大多數特征檢測算法都在灰度圖像上工作，因?yàn)轭伾畔?duì)特征檢測通常不是必需的

descriptor = cv2.SIFT_create()

• 創建一個SIFT(Scale-Invariant Feature Transform，尺度不變特征變換)檢測器對象
• SIFT是一種經典的特征檢測算法，對圖像縮放、旋轉、亮度變化等具有不變性

(kps, des) = descriptor.detectAndCompute(gray, None)

• 同時檢測關鍵點并計算描述符
• detectAndCompute() 是OpenCV中高效的方法，一步完成檢測和計算
• 參數：
  • gray: 輸入的灰度圖像
  • None: 可選的掩膜參數，這里不使用
• 返回值：
  • kps: 檢測到的關鍵點列表，每個關鍵點是一個包含多種屬性(坐標、尺度、方向等)的對象
  • des: 關鍵點描述符的NumPy數組，每個描述符是一個128維的向量

kps_float = np.float32([kp.pt for kp in kps])

• 將關鍵點的坐標提取出來并轉換為NumPy數組
• kp.pt: 每個關鍵點的(x, y)坐標屬性
• np.float32: 轉換為32位浮點數格式，這是許多OpenCV函數要求的輸入格式

return (kps, kps_float, des)

• 返回三個值：

  kps: 原始的關鍵點對象列表(包含完整信息)

  kps_float: 僅包含關鍵點坐標的NumPy數組

  des: 關鍵點描述符數組

（3）為什么需要這個函數？

在圖像拼接或匹配任務中，我們需要：

• 在兩幅圖像中找到相同的特征點(關鍵點)
• 通過這些對應點計算圖像間的變換關系
• detectAndDescribe函數封裝了第一步的關鍵操作，為后續的匹配和變換計算提供必要數據

（4）輸出數據的用途

• kps: 包含了關鍵點的完整信息，可用于可視化或進一步分析
• kps_float: 簡潔的坐標表示，用于幾何變換計算
• des: 用于特征點匹配，通過比較描述符可以找到兩幅圖像中對應的特征點

這個函數是許多計算機視覺任務(如圖像拼接、物體識別、3D重建等)的基礎步驟。

3. 讀取圖片并提取特征

# 讀取待拼接圖片
imageA = cv2.imread('imageA.jpg')
imageB = cv2.imread('imageB.jpg')

# 計算特征點和描述符
(kpsA, kps_floatA, desA) = detectAndDescribe(imageA)
(kpsB, kps_floatB, desB) = detectAndDescribe(imageB)

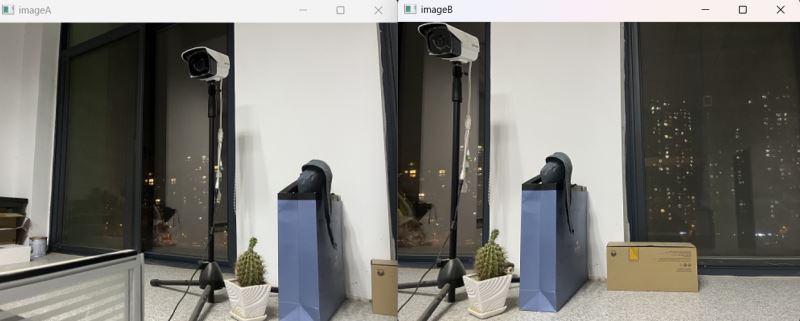

• imageA 和 imageB 圖片如下：

4. 特征點匹配

使用暴力匹配器(BFMatcher)進行特征點匹配：

# 建立暴力匹配器
matcher = cv2.BFMatcher()
rawMatcher = matcher.knnMatch(desB, desA, 2)

# 篩選優質匹配點
good = []
matches = []
for m in rawMatcher:
    # 當最近距離跟次近距離的比值小于0.65時，保留此匹配對
    if len(m) == 2 and m[0].distance < 0.65 * m[1].distance:
        good.append(m)
        matches.append((m[0].queryIdx, m[0].trainIdx))

這里使用了Lowe’s ratio test來篩選優質匹配點，比值閾值設為0.65，可以有效去除錯誤的匹配。

5. 可視化匹配結果

# 繪制匹配結果
vis = cv2.drawMatchesKnn(imageB, kpsB, imageA, kpsA, good, None,
                        flags=cv2.DRAW_MATCHES_FLAGS_DRAW_RICH_KEYPOINTS)
cv_show("keypoint matches", vis)

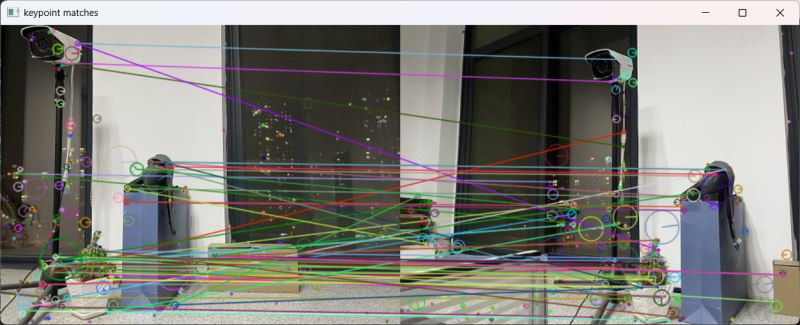

• 顯示效果如下：

6. 計算透 視變換矩陣

當篩選后的匹配點對大于4個時，可以計算透 視變換矩陣：

if len(matches) > 4:
    # 獲取匹配點的坐標
    ptsB = np.float32([kps_floatB[i] for (i, _) in matches])
    ptsA = np.float32([kps_floatA[i] for (_, i) in matches])

    # 使用RANSAC算法計算單應性矩陣
    (H, mask) = cv2.findHomography(ptsB, ptsA, cv2.RANSAC, 10)
else:
    print("圖片未找到4個以上的匹配點")
    sys.exit()

findHomography函數使用RANSAC算法來魯棒地估計變換矩陣，能夠有效處理異常值。

7. 應用變換并拼接圖像

# 對imageB應用透 視變換
result = cv2.warpPerspective(imageB, H,
                            (imageB.shape[1] + imageA.shape[1], imageB.shape[0]))

# 將imageA放置在結果圖像的左側
result[0:imageA.shape[0], 0:imageA.shape[1]] = imageA
cv_show('result', result)

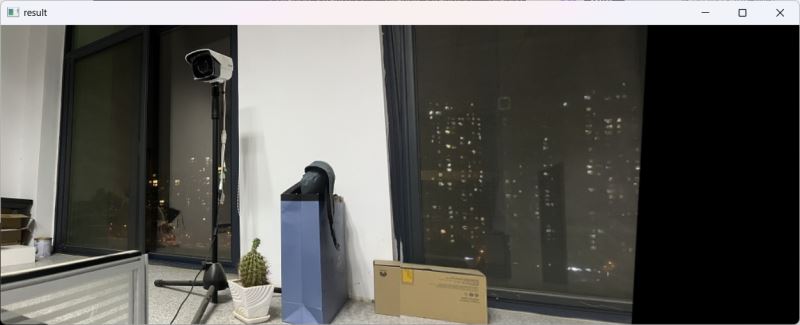

• 最終拼接效果圖片如下所示：

三、技術要點解析

• SIFT特征：尺度不變特征變換，對旋轉、尺度縮放、亮度變化保持不變性
• 特征匹配：使用k近鄰算法進行特征匹配，并通過比值測試篩選優質匹配
• RANSAC算法：隨機抽樣一致算法，用于魯棒地估計變換矩陣
• 透 視變換：通過單應性矩陣將一張圖片的視角變換到另一張圖片的視角

四、改進方向

• 使用更高效的特征檢測算法如ORB
• 添加圖像融合技術消除拼接縫
• 優化拼接順序處理多張圖片
• 添加曝光補償處理不同亮度的圖片

總結

通過本文的介紹，相信讀者已經對基于特征點的圖像拼接技術有了全面的了解。這種技術在計算機視覺領域有著廣泛的應用，掌握它將為你的圖像處理項目帶來更多可能性。

以上就是使用Python和OpenCV實現圖片拼接的方法的詳細內容，更多關于Python OpenCV圖像拼接的資料請關注腳本之家其它相關文章！
