一、引言

今天我將介紹一個使用Python和OpenCV庫實現的實時顏色識別系統。這個系統能夠通過攝像頭捕捉視頻流，并在視頻中指定區域內識別主要顏色（紅、黃、綠、藍）。這種技術在機器人視覺、自動化檢測和交互式應用中有著廣泛的應用前景。

二、系統概述

該系統主要包含以下幾個功能：

• 實時視頻捕捉
• 在視頻幀中劃定特定檢測區域
• 將檢測區域轉換為HSV色彩空間
• 分析區域內的色調(H)值
• 根據H值范圍判斷顏色類型
• 實時顯示結果

三、代碼解析

1. 導入庫

import cv2

我們只需要導入OpenCV庫，它提供了強大的計算機視覺功能，包括圖像處理和視頻捕捉。

2. 顏色識別函數

def get_color(img):
    H = []
    color_name = None
    img = cv2.resize(img,(640,400),)
    # 將彩色圖轉換為HSV
    HSV = cv2.cvtColor(img,cv2.COLOR_BGR2HSV)
    # 畫矩形框
    cv2.rectangle(img,(280,180),(360,260),(0,255,0),2)
    # 依次取出每行每列的H，S,V值放入容器中
    for i in range(280,360):
        for j in range(180,260): H.append(HSV[j,i][0])
    # 分別計算出H,S,V的最大最小
    H_min = min(H);H_max = max(H)
    # 判斷顏色
    if H_min >= 0 and H_max <= 10 or H_min >= 156 and H_max <= 180: color_name='red'
    elif  H_min >= 26 and H_max <= 34 : color_name='yellow'
    elif  H_min >= 35 and H_max <= 77 : color_name='green'
    elif  H_min >= 100 and H_max <= 124 : color_name='blue'
    print(color_name)
    return  img,color_name

函數功能詳解：

圖像預處理：

• 首先將輸入圖像調整為固定尺寸(640×400)，確保處理一致性

色彩空間轉換：

• 將BGR格式轉換為HSV格式，HSV色彩空間更適合顏色識別
• H(色調)：表示顏色類型
• S(飽和度)：表示顏色的純度
• V(亮度)：表示顏色的明暗程度

檢測區域標記：

• 在圖像上繪制一個綠色矩形框(280,180)到(360,260)，標識檢測區域

數據采集：

• 遍歷檢測區域內每個像素點，收集所有H值

顏色判斷：

• 計算區域內H值的最小和最大值
• 根據H值范圍判斷顏色：
  • 紅色：0-10或156-180
  • 黃色：26-34
  • 綠色：35-77
  • 藍色：100-124

3. 主程序循環

cap = cv2.VideoCapture(0)
while 1:
    _,frame=cap.read()
    img,cal = get_color(frame)
    cv2.imshow('',img)
    if cv2.waitKey(1) == 27:
        break

視頻捕捉初始化：

• 創建VideoCapture對象，參數0表示使用默認攝像頭

主循環：

• 不斷讀取視頻幀
• 調用get_color函數處理每一幀
• 顯示處理后的圖像
• 按ESC鍵(ASCII 27)退出程序

四、HSV色彩空間詳解

為什么選擇HSV而不是RGB進行顏色識別？

RGB的局限性：

• RGB三個通道都與亮度相關
• 對光照變化敏感
• 顏色判斷需要同時考慮三個通道

HSV的優勢：

• 將顏色信息(H)與亮度(V)、飽和度(S)分離
• 對光照變化有一定魯棒性
• 顏色判斷主要依據H通道

五、顏色范圍設定

OpenCV中HSV的范圍：

• H: 0-180 (通常色彩空間為0-360，但OpenCV使用8位存儲，所以除以2)
• S: 0-255
• V: 0-255

常見顏色H值范圍：

• 紅色：0-10和170-180
• 橙色：11-25
• 黃色：26-34
• 綠色：35-77
• 藍色：100-124
• 紫色：125-155

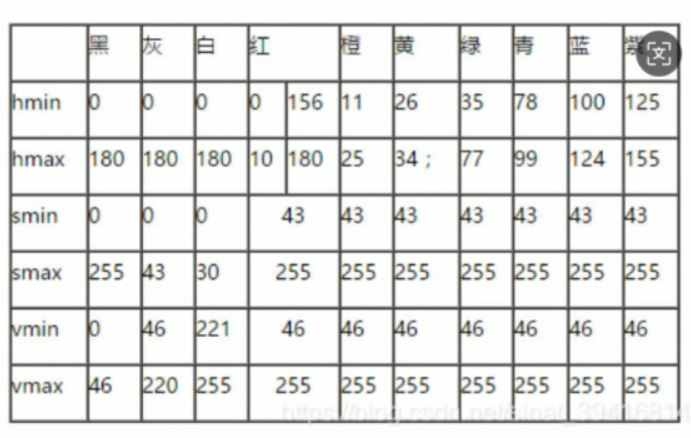

可對比如下的顏色范圍圖

六、系統優化建議

增加飽和度(S)和亮度(V)的過濾：

• 可以排除低飽和度(接近灰色)或低亮度(接近黑色)的區域

使用均值而非極值：

• 當前使用min/max容易受噪聲影響，可改為計算平均值

擴大檢測區域：

• 當前區域較小(80×80像素)，可以適當擴大

添加更多顏色識別：

• 如橙色、紫色等

優化性能：

• 當前雙重循環效率不高，可以使用NumPy進行向量化操作

七、完整代碼

import cv2

def get_color(img):
    H = []
    color_name = None
    img = cv2.resize(img,(640,400),)
    # 將彩色圖轉換為HSV
    HSV = cv2.cvtColor(img,cv2.COLOR_BGR2HSV)
    # 畫矩形框
    cv2.rectangle(img,(280,180),(360,260),(0,255,0),2)
    # 依次取出每行每列的H，S,V值放入容器中
    for i in range(280,360):
        for j in range(180,260): H.append(HSV[j,i][0])
    # 分別計算出H,S,V的最大最小
    H_min = min(H);H_max = max(H)
    # 判斷顏色
    if H_min >= 0 and H_max <= 10 or H_min >= 156 and H_max <= 180: color_name='red'
    elif  H_min >= 26 and H_max <= 34 : color_name='yellow'
    elif  H_min >= 35 and H_max <= 77 : color_name='green'
    elif  H_min >= 100 and H_max <= 124 : color_name='blue'
    print(color_name)
    return  img,color_name

cap = cv2.VideoCapture(0)
while 1:
    _,frame=cap.read()
    img,cal = get_color(frame)
    cv2.imshow('',img)
    if cv2.waitKey(1) == 27:
        break

八、總結

本文介紹了一個基于OpenCV的實時顏色識別系統，通過HSV色彩空間轉換和色調范圍判斷實現了基本顏色識別功能。該系統可以作為更復雜計算機視覺項目的基礎，通過進一步優化和擴展，能夠滿足各種實際應用需求。

以上就是使用Python和OpenCV庫實現實時顏色識別系統的詳細內容，更多關于Python OpenCV實時顏色識別的資料請關注腳本之家其它相關文章！
