opencv矩形輪廓頂點的具體位置確定的兩種實現方法

更新時間：2025年07月08日 09:26:41 作者：qq_47150350

本文主要介紹了opencv矩形輪廓頂點的具體位置確定,通過線性規劃和最小面積矩兩種方法定位紙張四個頂點,具有一定的參考價值,感興趣的可以了解一下

一、問題的引入

opencv在圖像處理方面有著非常強大的功能，當我們需要使用opencv進行一些圖像的矯正工作時，我們通常需要找到原圖的一些關鍵點，然后計算變換后的圖像坐標，最后通過仿射變換或者透視變換獲得自己想要的矯正圖像，比如將一張拍歪了的紙進行矯正，我們的首要任務就是找到原圖的一些關鍵點，通常的做法就是找紙張的4個頂點。

二、問題的解決方法

第一步我們肯定要找到紙張相應的矩形輪廓，這里可以二值化再找，也可以使用一些算子查找，而本文的重點是解決怎樣根據矩形輪廓去確定它具體的4個頂點的位置。

方法一：

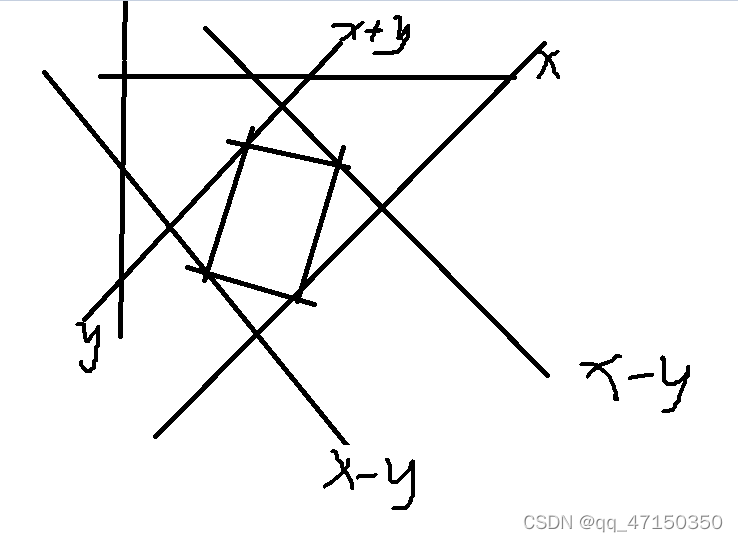

使用線性規劃的方法，在opencv的坐標系下使用x+y=z1和x-y=z2兩條直線去切輪廓，分別當z1取最大時(x,y)是右下點，最小時是左上點；當z2取最大時(x,y)是右上點，最小時是左下點，如下圖：

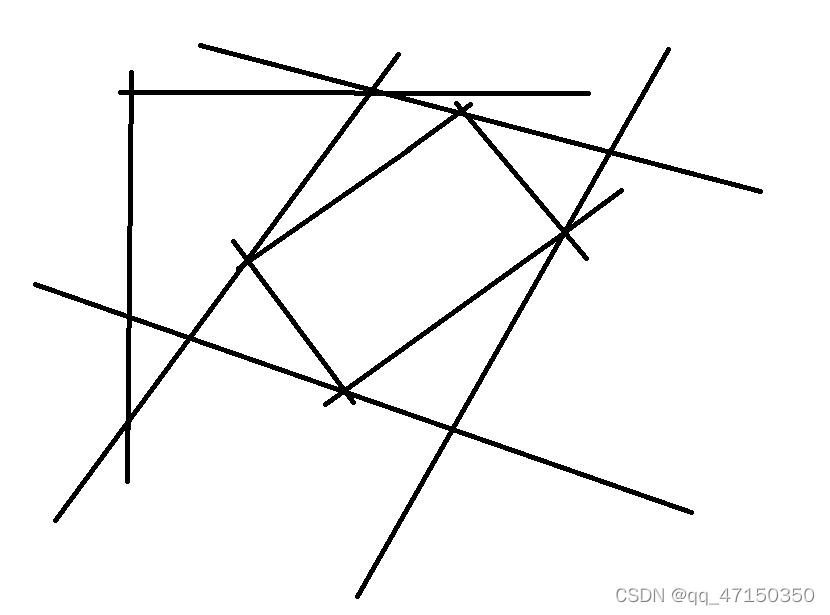

這個方法單獨從輪廓的角度來說，只要旋轉的角度不要剛剛好是45°或者135°，這個方法就沒有問題，它得到的就是輪廓相對應的右下點、左上點、右上點、左下點，但不是原目標的相應點，就好像當紙張旋轉超過45°時，這個方法得到的對于輪廓來說是正確的，但對于紙張來說就不對了，如下圖：

這個時候如果按之前的一樣進行矯正就會得到一個橫放的紙張，這樣里面的字都是橫的，就不是我們想要的了所以這個方法要用來矯正的話，就需要對圖像的旋轉角度有一個計算和判斷，可以通過下面代碼獲取角度：

#cnt:輸入輪廓，angle:返回角度
(x,y),(MA,ma),angle = cv2.fitEllipse(cnt)

方法二

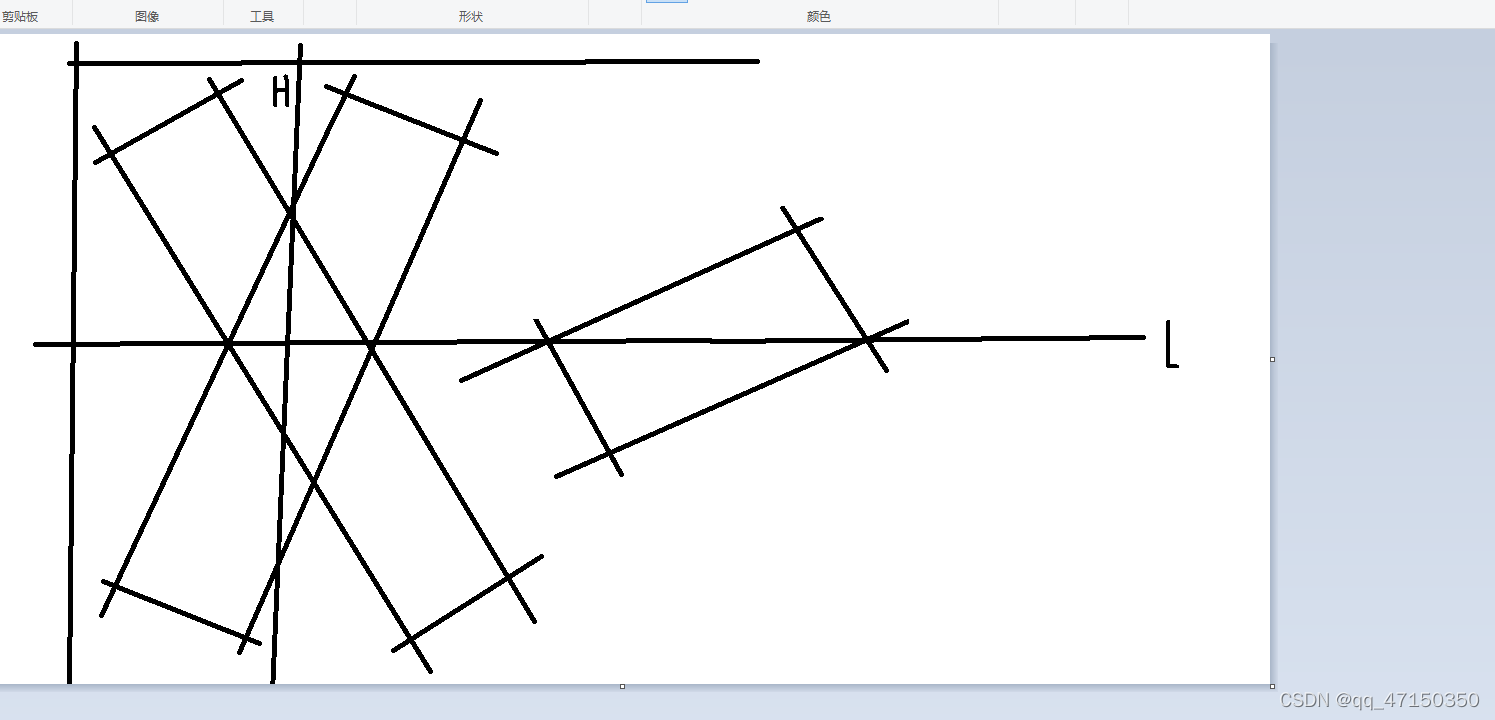

這個方法首先要使用輪廓獲得其最小面積矩，然后觀察研究矩形的性質可以根據當前的形狀給出適合的x,y判斷式，觀察下圖：

#找輪廓最小矩 cnt:輪廓  box:4個點無規律
rect = cv2.minAreaRect(cnt)
box = cv2.boxPoints(rect)

對于這樣一個高比寬長的矩形，我們的方法是先將4個點按y從小到大進行排序，再取前兩個按x從小到大進行排序，小的那個是左下，大的那個是右下；最后取后兩個也按x從小到大進行排序，小的那個是左上，大的那個是右上。假如是一個寬比高長的矩形，我們就可以先按x的大小進行排序。這個從代碼角度實現可能更為簡潔，適用特定輪廓，對角度要求就更寬泛了些，除非旋轉到了像上圖右邊一樣的狀況，而這種矯正一般出現的機率非常小。

三、一些實現代碼

1、下面是使用方法一實現的頂點定位

import numpy as np
import cv2
def get4points(img: np.ndarray, thed, n):
    """
    :param img  the color image which shape is [height, width, depth]
    :return 4 point locations in list or tuple, for example: [[x1, y1], [x2, y2], [x3, y3], [x4, y4]]
    """

    #灰度和二值化
    gray = cv2.cvtColor(img,cv2.COLOR_BGR2GRAY)
    ret, binary = cv2.threshold(gray,thed,255,cv2.THRESH_BINARY)

    # 搜索輪廓
    contours, hierarchy = cv2.findContours(
        binary,
        cv2.RETR_LIST,
        cv2.CHAIN_APPROX_SIMPLE)

    #按輪廓長度選取需要輪廓
    len_list = []
    for i in range(len(contours)):
        len_list.append(len(contours[i]))

    #選第二長的
    sy = np.argsort(np.array(len_list))[-n]

    #尋找頂點
    sum_list = []
    dif_list = []
    for i in contours[sy]:
        sum = i[0][0]+i[0][1]
        sum_list.append(sum)
        dif_list.append(i[0][0]-i[0][1])

    id_lb = np.argsort(np.array(sum_list))
    id_lb2 = np.argsort(np.array(dif_list))
    lu_id , rd_id = id_lb[0] , id_lb[-1]
    ld_id , ru_id = id_lb2[0] , id_lb2[-1]

    points = np.array([contours[sy][lu_id][0],contours[sy][rd_id][0],contours[sy][ld_id][0],contours[sy][ru_id][0]])

    return points , contours , sy

2、下面是使用方法2實現的頂點定位

def getpoints(binary: np.ndarray  , num: int ):
    # 搜索輪廓
    contours, hierarchy = cv2.findContours(
        binary,
        cv2.RETR_LIST,
        cv2.CHAIN_APPROX_SIMPLE)

    #按輪廓位置最左（x最?。┻x取
    x_list = []
    for i in contours:
        x_sum = 0
        for kk in i:
            x_sum += kk[0][0]
        x_av = x_sum/len(i)
        x_list.append(x_av)

    sy = np.argsort(np.array(x_list))[num]
    cnt = contours[sy]

    #找輪廓最小矩
    rect = cv2.minAreaRect(cnt)
    box = cv2.boxPoints(rect)

    return box , contours , sy

def findpoints(points):
    #區分矩形頂點位置
    point_y=sorted(points,key=lambda t:t[1])
    lu, ru =sorted(point_y[:2],key=lambda t:t[0])
    ld, rd =sorted(point_y[2:],key=lambda t:t[0])

    return [list(lu), list(ld), list(ru),list(rd)]

3、下面是一些展示代碼

#展示頂點
def show_points(img , points):
    point_size = 8
    point_color = (0, 0, 255) # BGR
    thickness = 4 # 可以為 0 、4、8
    points_list = [tuple(i) for i in np.int32(points).reshape(-1,2)]
    for point in points_list:
        cv2.circle(img, point, point_size, point_color, thickness)
    img = cv2.resize(img,(808,808))
    cv2.imshow('img',img)
    cv2.waitKey(0)
    cv2.destroyAllWindows()
    # cv2.imwrite('dd.jpg',img)

#展示輪廓
def show_Contour(img , contours , sy):
    cv2.drawContours(img, contours , sy , (25, 254, 0), 4)
    img = cv2.resize(img,(808,808))
    cv2.imshow('img',img)
    cv2.waitKey(0)
    cv2.destroyAllWindows()
    # cv2.imwrite('mm.jpg',img)

到此這篇關于opencv矩形輪廓頂點的具體位置確定的兩種實現方法的文章就介紹到這了,更多相關opencv矩形輪廓頂點內容請搜索腳本之家以前的文章或繼續瀏覽下面的相關文章希望大家以后多多支持腳本之家！
