proe5.0/creo3.0怎么繪制一個旋轉的半圓環?

proe5.0/creo3.0畫旋轉實體,是繼實體之后的的另一個常用的編輯方法,我只以最簡單的為例,來講解如何旋轉。旋轉可以得到球體,圓柱,茶杯,等等.

proe5.0中文版 32位 綠色免費硬盤版(附安裝破解教程)
- 類型:3D制作類
- 大?。?/span>667.5MB
- 語言:簡體中文
- 時間:2015-04-08

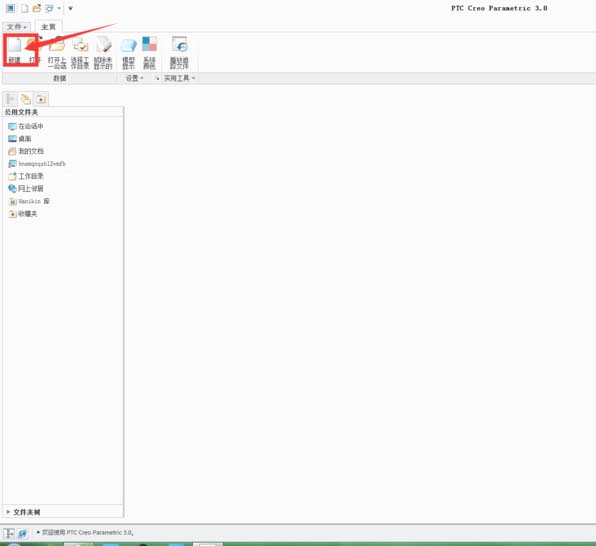

1、打開軟件之后,點擊左上角的新建命令

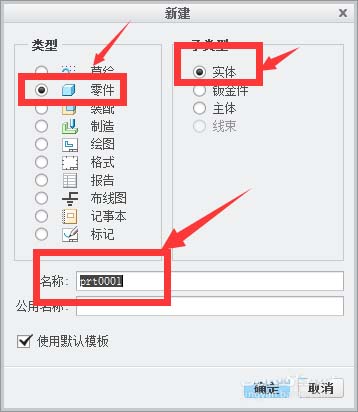

2、點擊零件,選擇實體,編輯工程名稱。(要便于記憶)

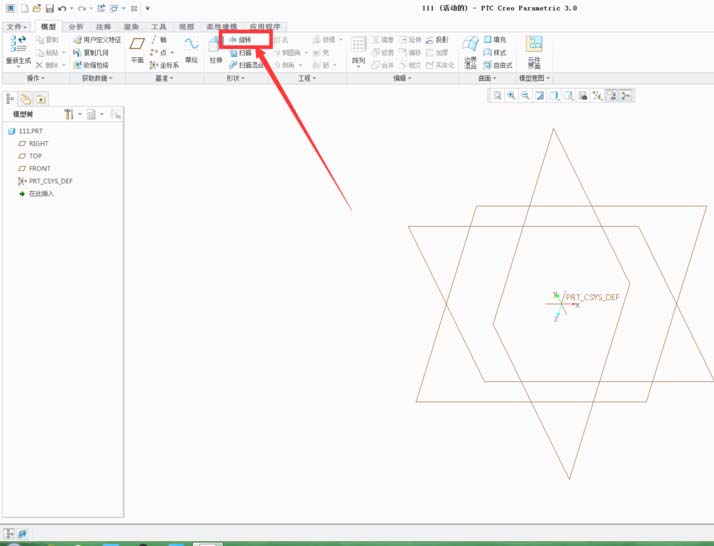

3、點擊旋轉命令,如下圖所示

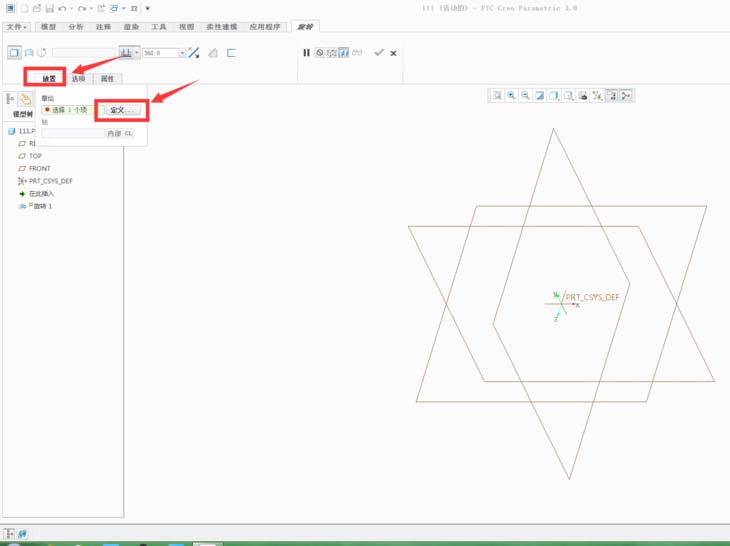

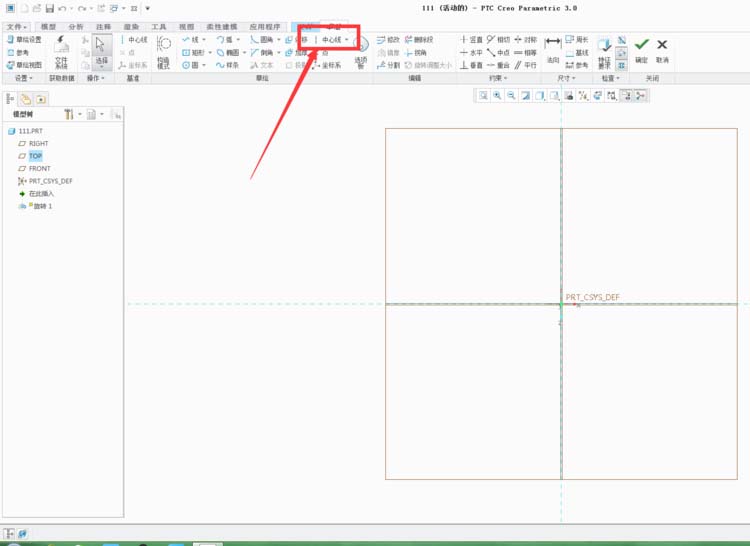

4、此時左上角會出現紅框,點擊紅框,之后點擊定義,在三個基準面里任選一個
5、關鍵:這一步很關鍵,有的人總是忽略旋轉軸,旋轉命令必須有旋轉軸,否則會報錯,因此這個必須先畫

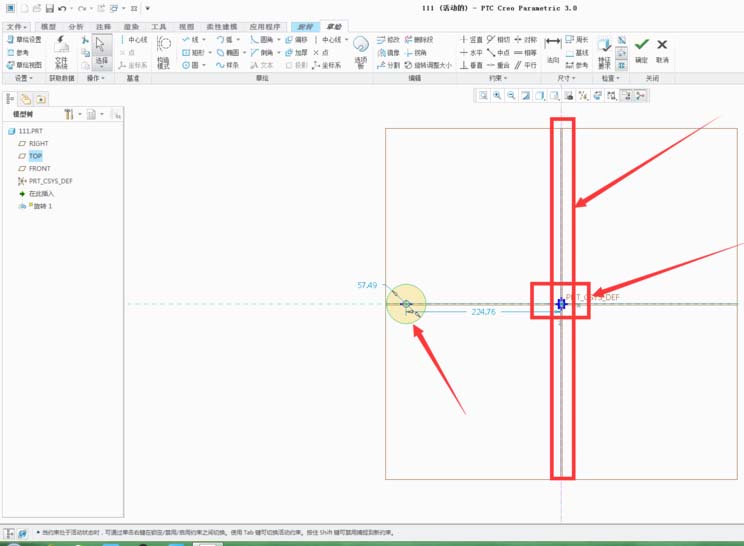

6、我們想畫個圓環,因此,在二維平面里畫一個圓,如下圖,畫過旋轉軸的時候回出現如下圖所示的兩條藍線

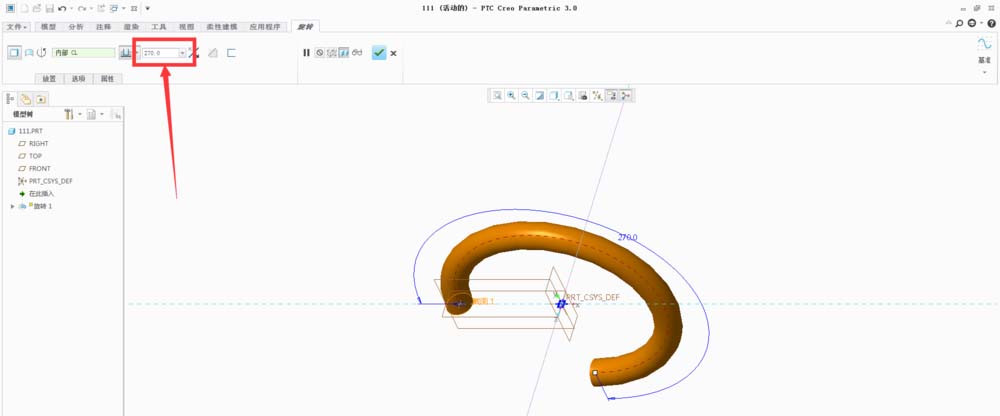

7、點擊確定,出現如下圖。下圖紅框里是可以更改旋轉角度,0——360°都可以。我們以270°為例。點擊確定

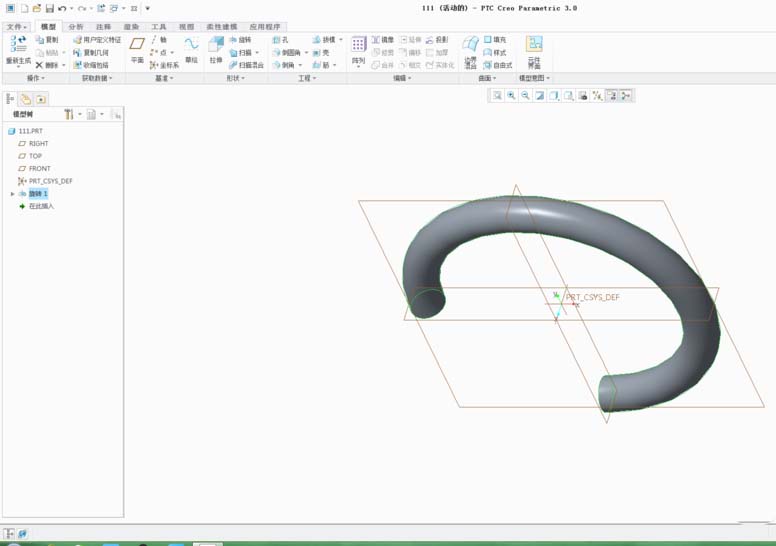

8、這樣一個270°的圓環就畫好了。除此之外,大家畫一下球體,再畫一個水杯體,加深一下。謝謝
