UG怎么創建橋接板? UG橋接板建模教程
我要評論UG怎么創建橋接板？如圖的橋接板，主體為簡單的拉伸體形成。該怎么創建這個兩件呢？下面我們就來看看詳細的教程。
1、首先，創建出主體的L部分。選用拉伸在XZ面上進行截面線的繪制。用輪廓線大致繪出主體，約束尺寸：長度為200高度為90厚度為25。得到相應的截面線。
2、完成草繪，在拉伸對話框中修改要拉伸類形為對稱，數值為63.5；得到主體模型的L部分。
3、再次選用拉伸，在XZ面上繪出主體上部的截面線。此截面線為直角三角形，其右端點與L主體右端對齊。具體數值如圖所示。
4、完成草繪，在拉伸對話框中修改要拉伸類形為對稱，數值為40；得到主體模型的上部分。上部分的左邊面不是想要的，要進行處理。
5、選用面倒圓，并修改其類型為三面；選擇模式改為單個面，按圖所示的步驟去選擇面，最后確定就能得到倒圓的效果。

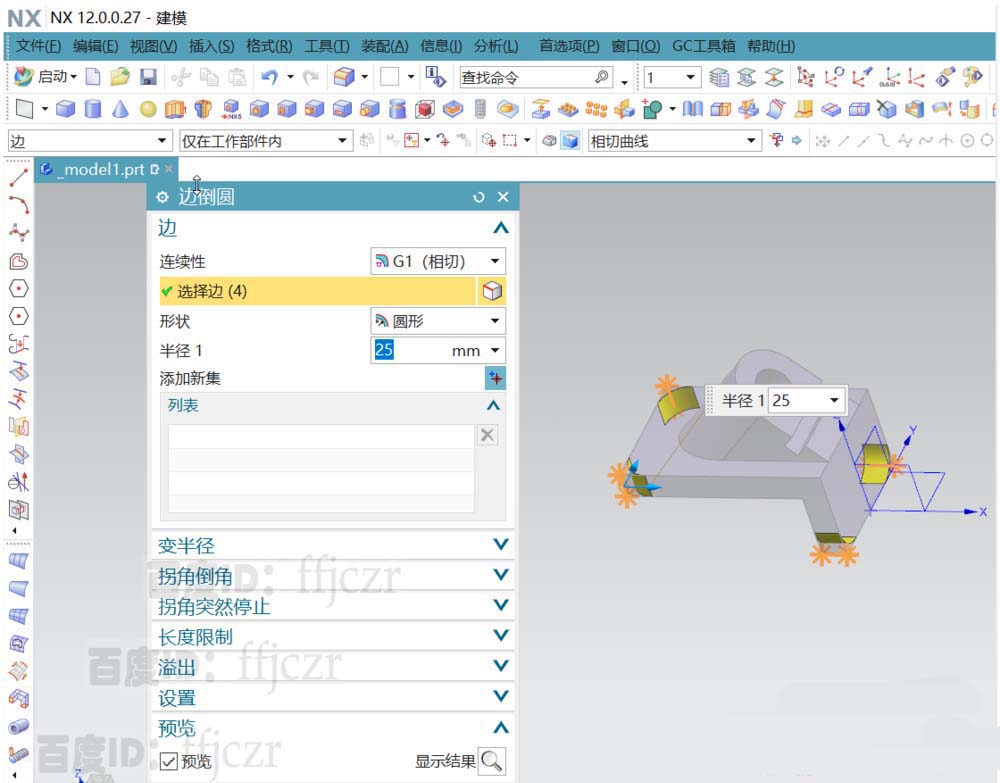

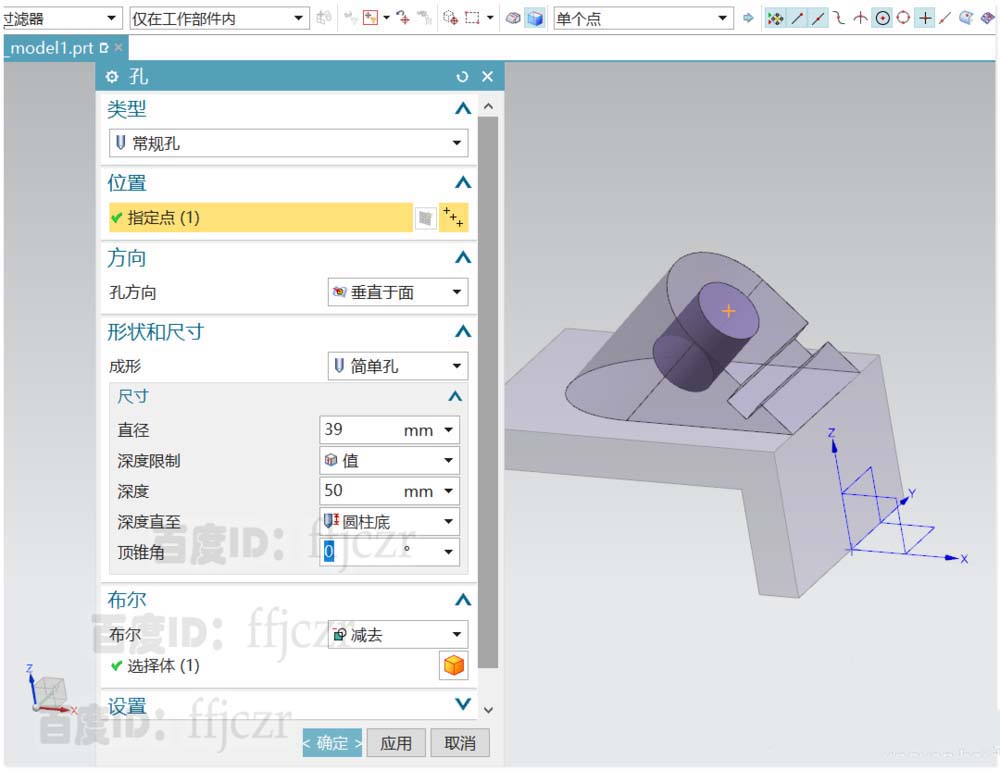

6、用孔命令，以上步倒圓所形成的圓心為開孔的定點，開出一個直徑為39深50的平頭孔。給整體模型的四個角進行倒R25的圓角，為下一步做好參考。

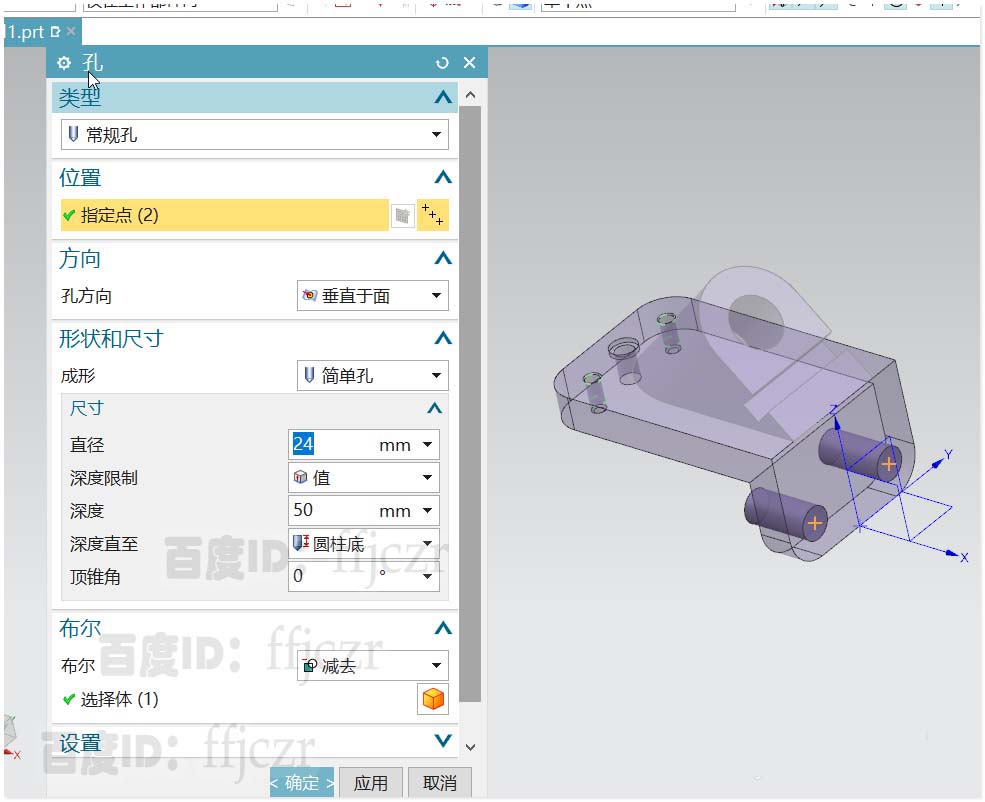

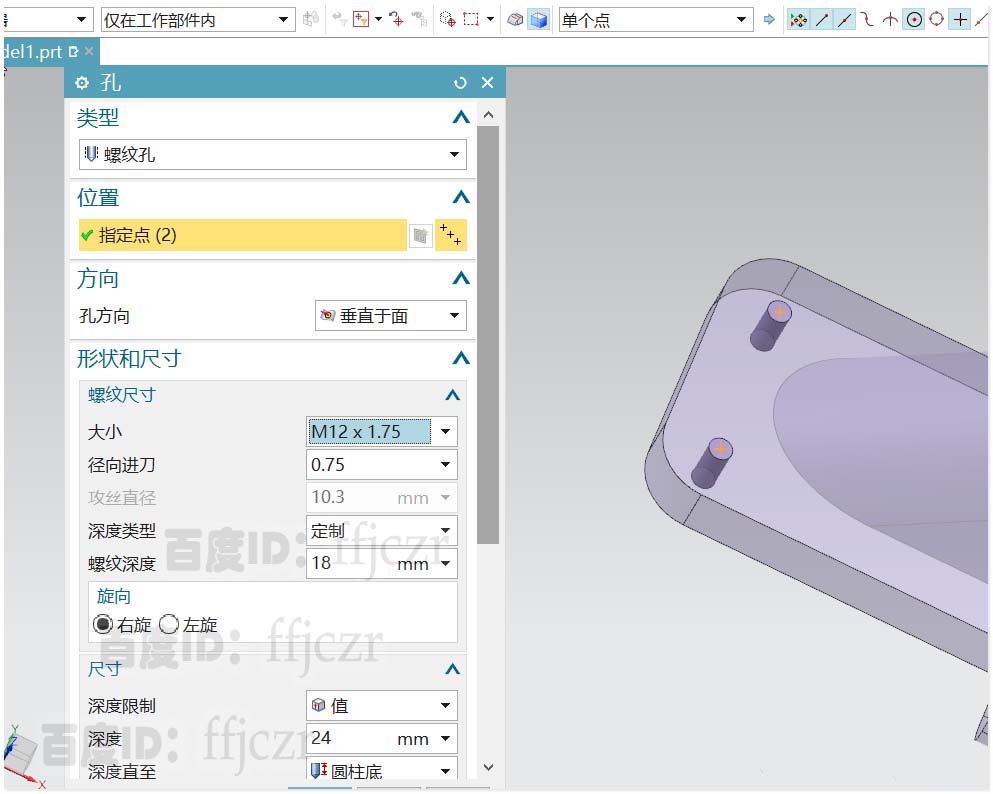

7、根據四角倒圓形成的圓心，分別在L形長面上開M12的螺絲孔；在短面上開直徑為24的通孔。

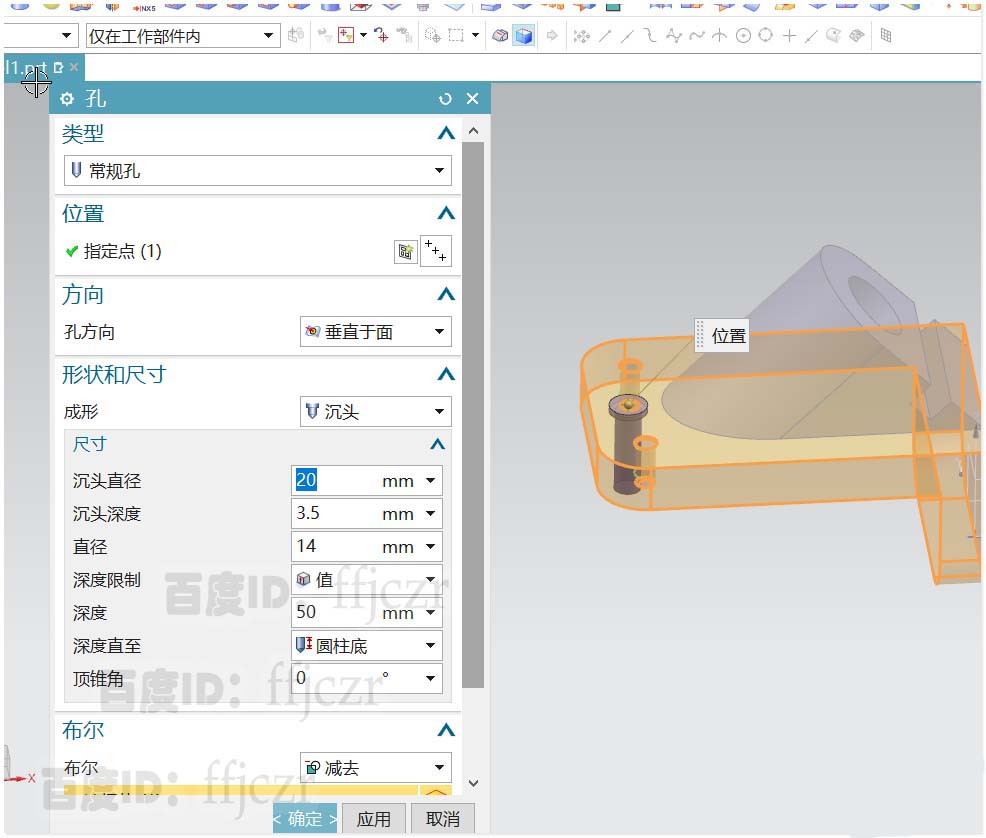

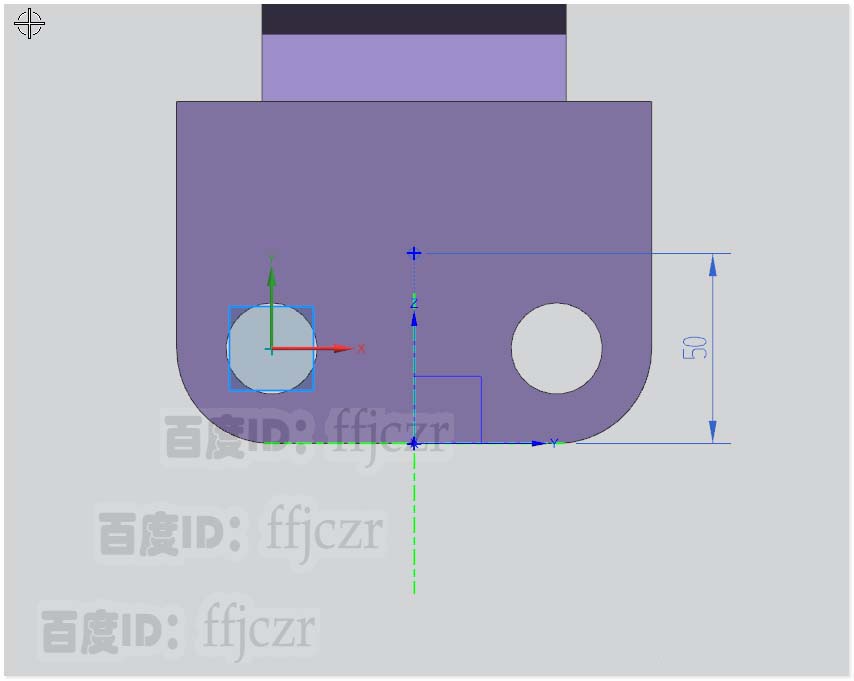

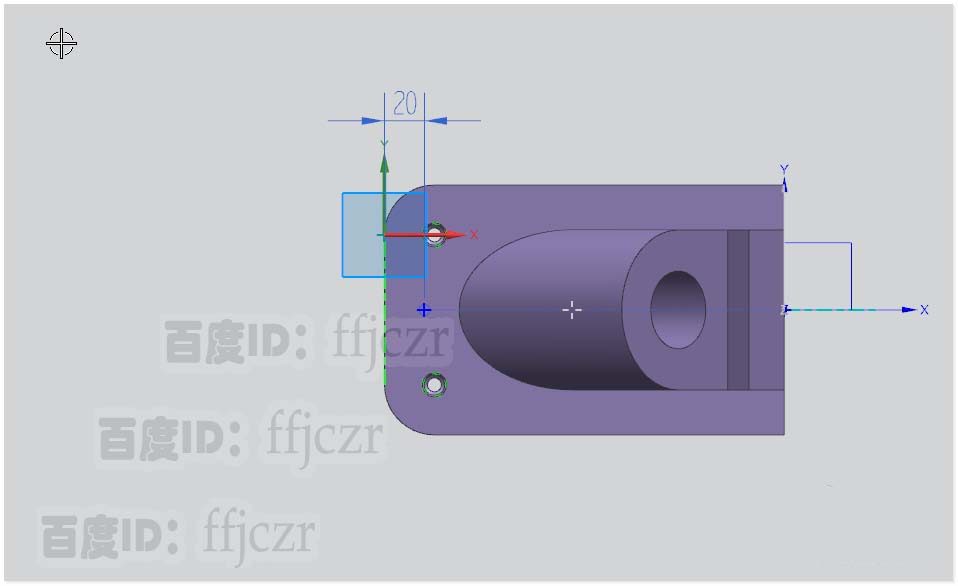

8、選用開孔命令，進入草圖模式對開孔的點進行定位，數值如圖所示；完成點的定位后，回到孔對話框，修改參數：成形類型為沉產學研，大直徑為：20，深度3.5，孔直徑為14.確定后得到相應的沉頭孔。

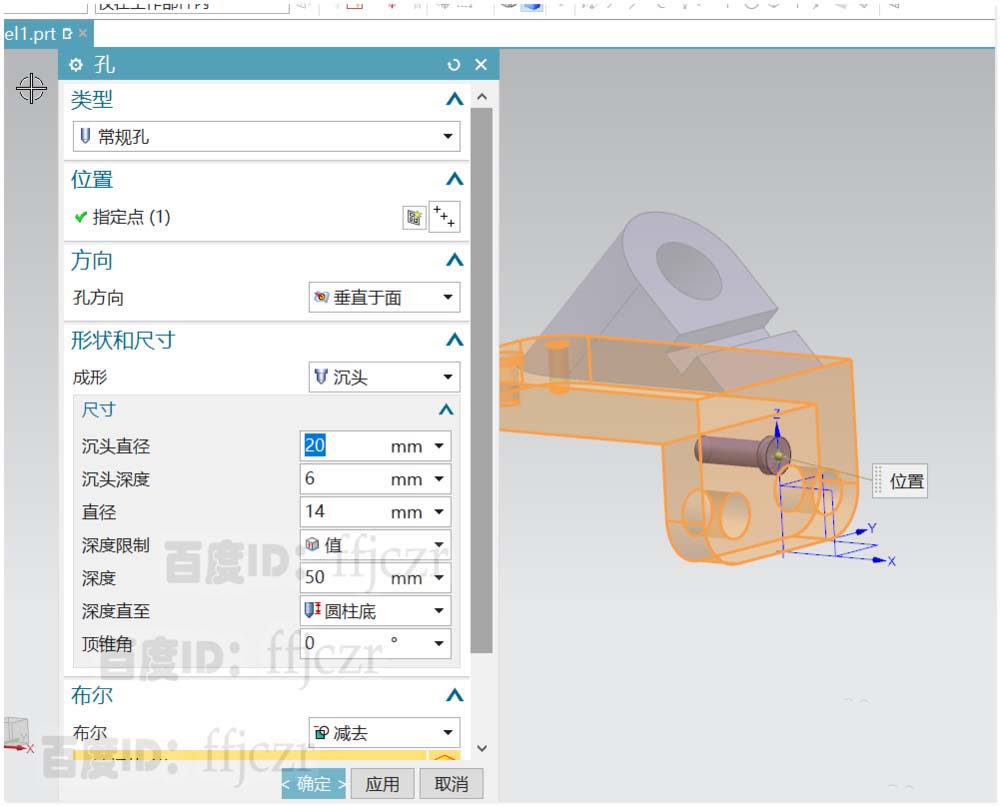

9、在L形短面處也用上述方式開相同的沉頭孔，所不同的是定點的位置及沉孔的深度。具體數值如圖所示。最終完成L型板接板的創建。
以上就是ug建模橋接板的教程，希望大家喜歡，請繼續關注腳本之家。
