UG模型怎么制作曲線滾邊的圓角?
百度經驗 發布時間：2018-07-20 13:07:05 作者：白小古力
我要評論
我要評論UG模型怎么制作曲線滾邊的圓角？ug中的模型想要添加圓角，該怎么制作不規則的圓角效果呢？下面我們就來看看詳細的教程，需要的朋友可以參考下
UG建模以后想要制作圓角，該怎么給模型添加圓角效果呢？下面我們就來看看詳細的教程。
1、打開UG，新建一方體；

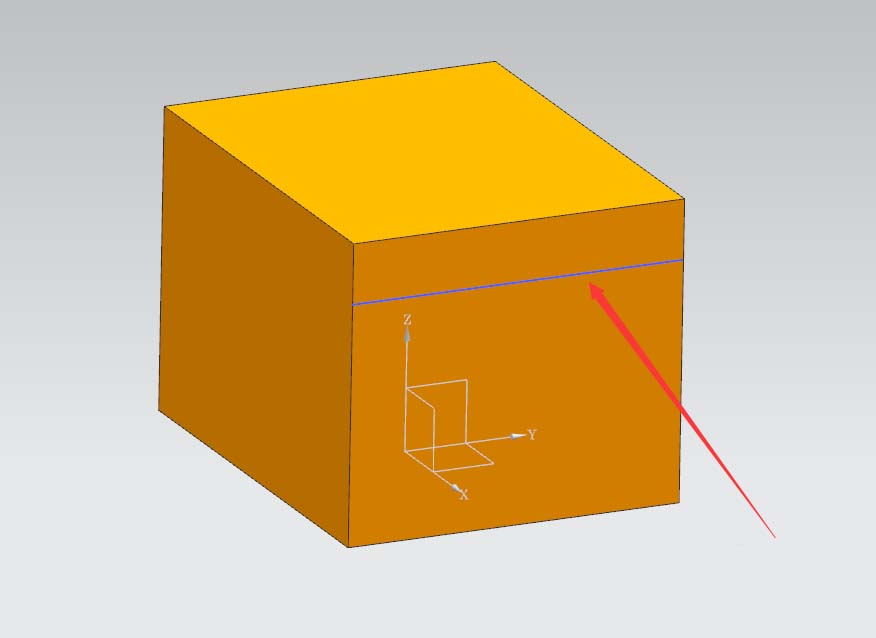

2、在需要的面上畫一條直線，完成草圖；

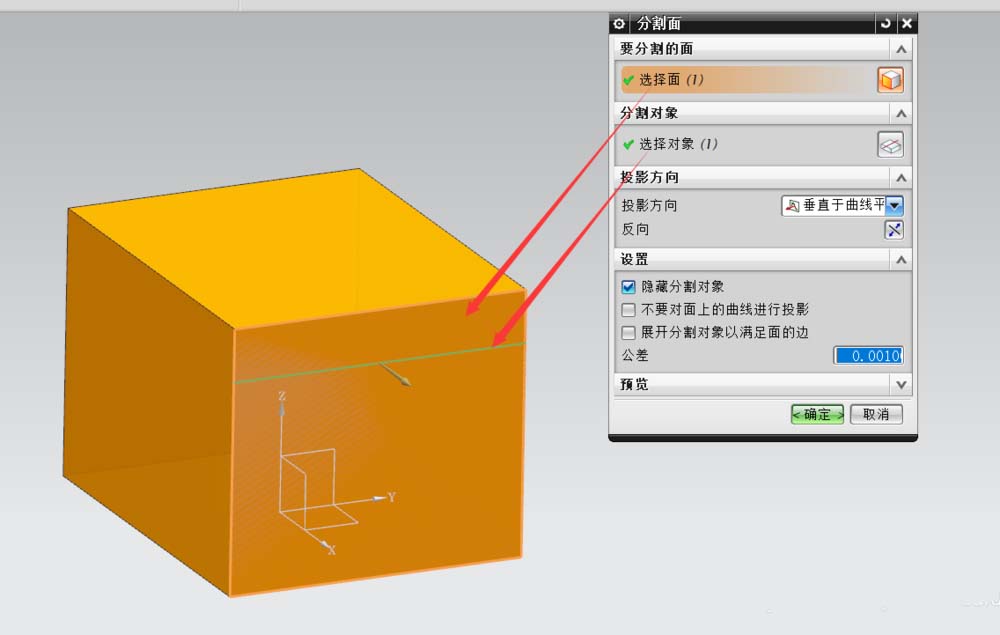

3、執行：插入-修剪-分割面，切割體上的面；

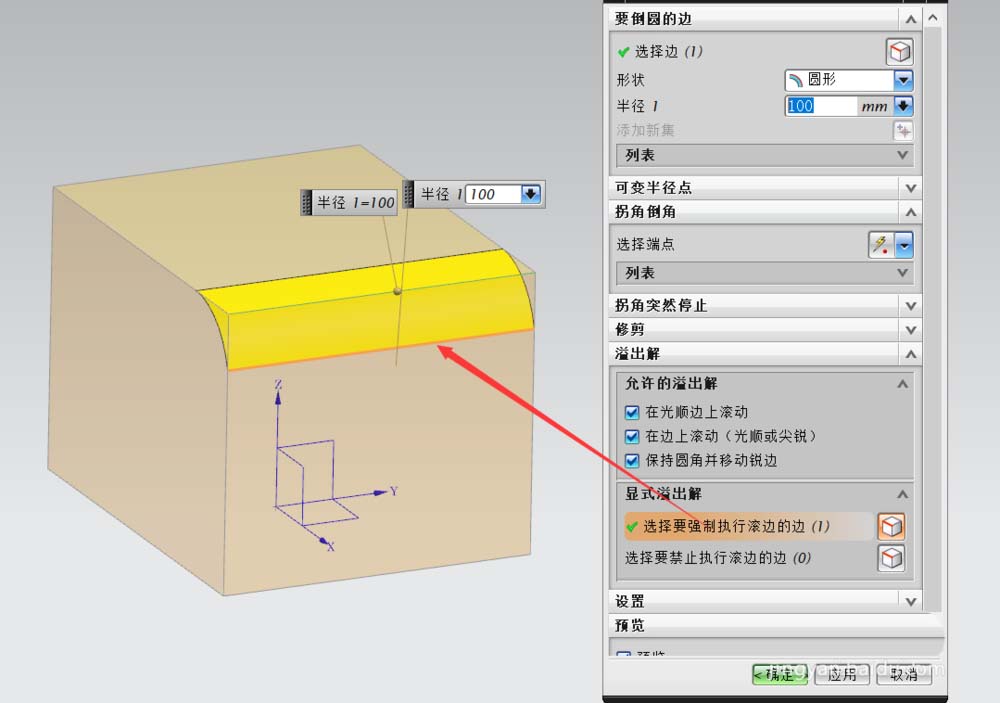

4、執行：邊圓角命令，填入合適的圓角值，關鍵是選擇：溢出解-選擇要強制滾邊的邊，選中上面繪制的直線。

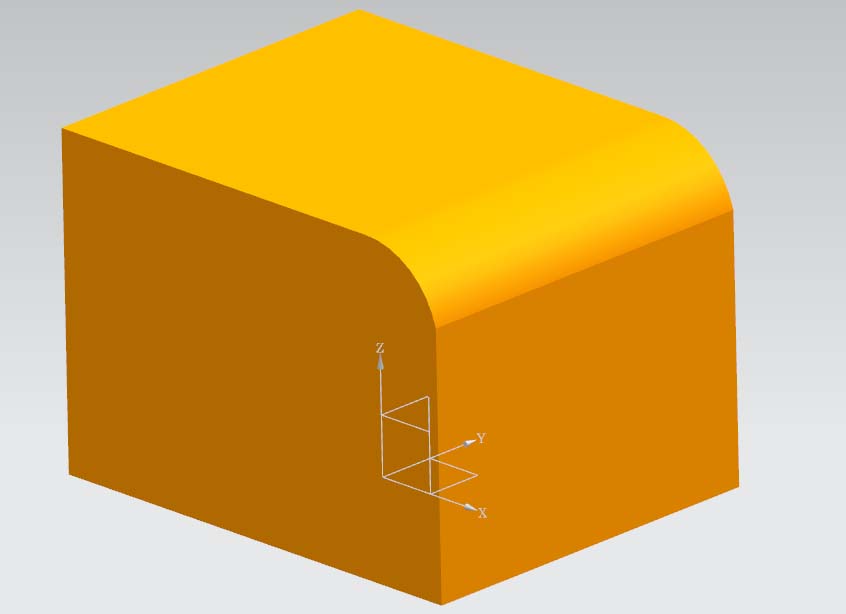

5、大功告成，以此類推也能完成曲線滾邊的圓角。
以上就是ug模型添加圓角效果的教程，希望大家喜歡，請繼續關注腳本之家。
