UG怎么建模兩條纏繞圓柱體的管道模型?
我要評論想要建模一個模型，就是圓柱體的表面，有著兩條纏繞于其上的管道，該怎么建模呢？下面我們就來看看詳細的教程。

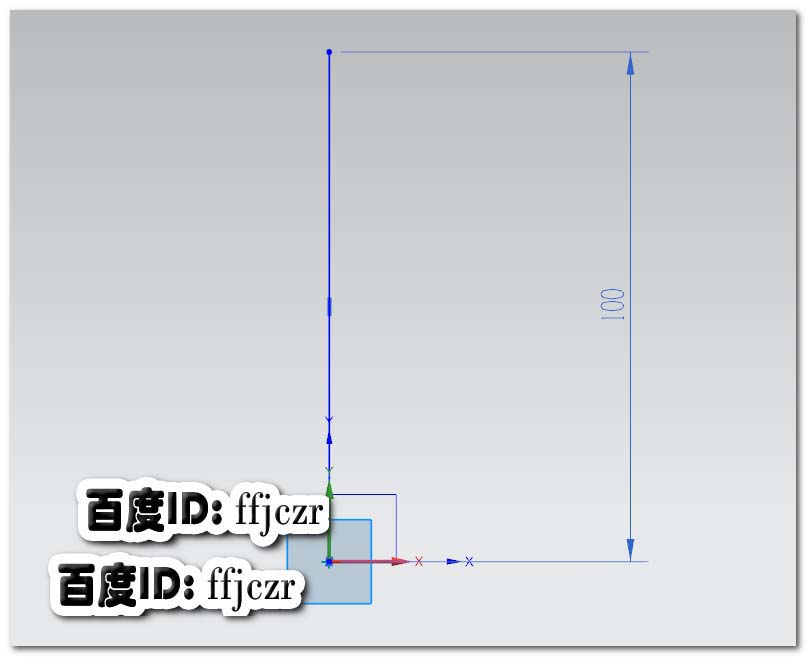

1、選用草圖命令，以XY面為草繪平面；在草繪中，以坐標原點為一端點，在Y軸上繪出長為100的直線。

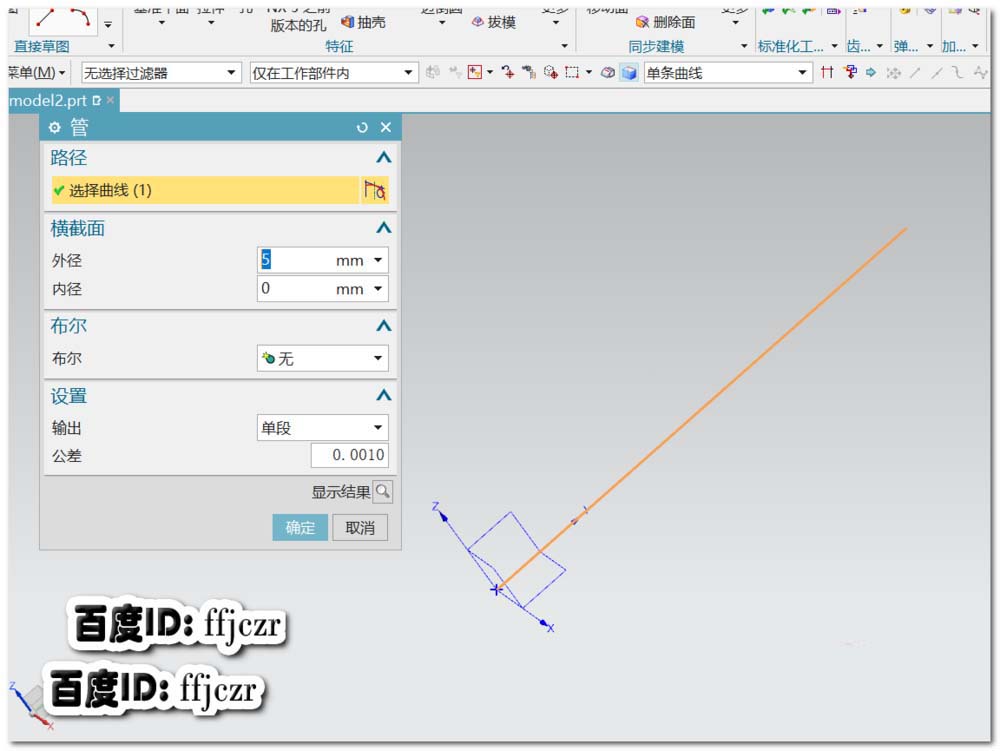

2、回到建模區，選用管命令，路徑為上步繪的直線，外徑為5，內徑為0.確定后即可得到本文的被纏繞圓柱體。

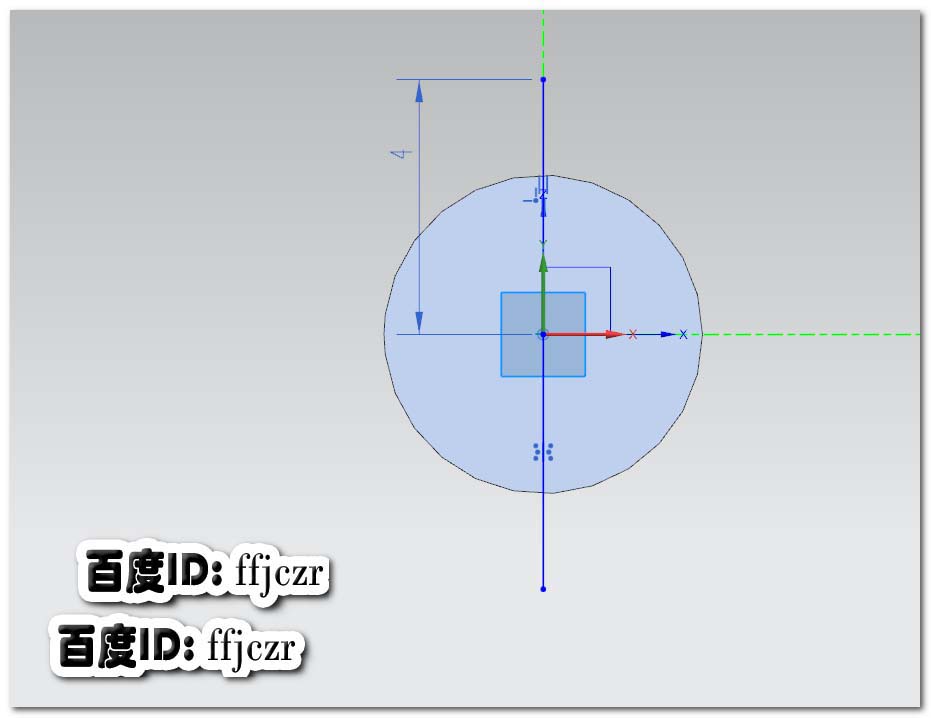

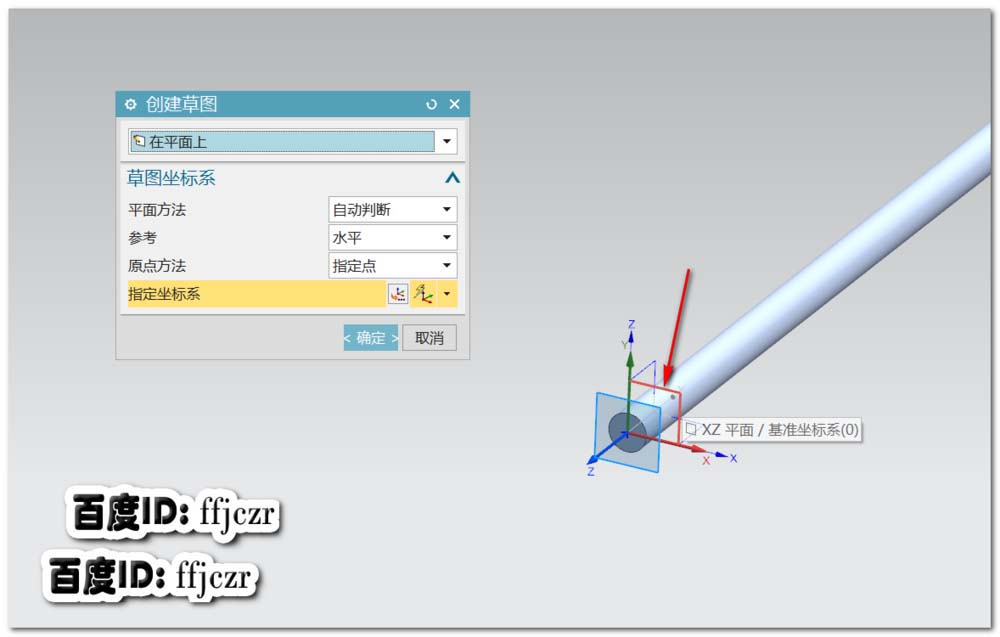

3、選用創建草圖，以XZ面為草繪平面；在草繪中以坐標原點為端點向Y軸正向繪一與Y軸共線的直線，長為4；以X軸為鏡像中心線，將直線鏡像到Y(jié)軸的負向上。這二條獨立直線就是截面線了。

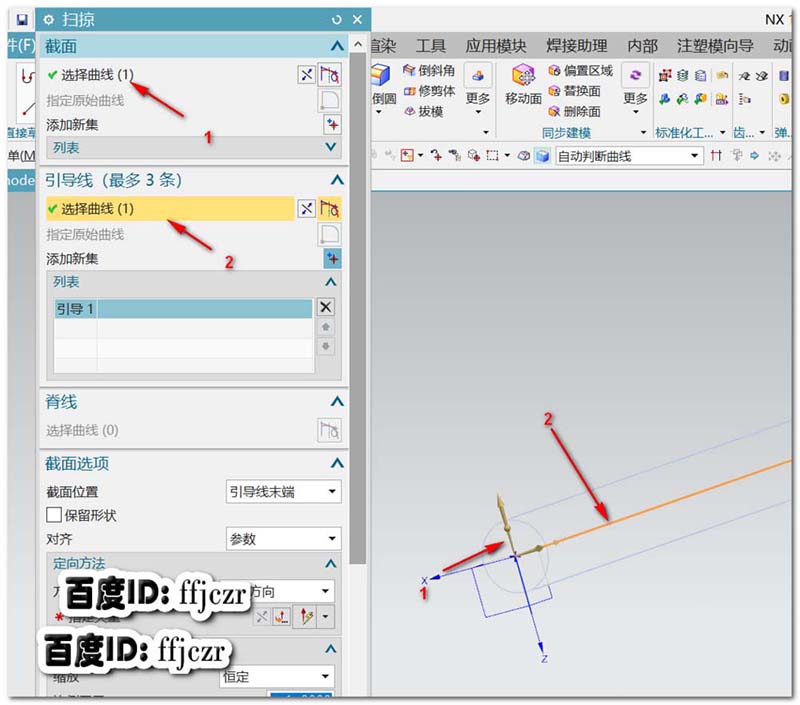

4、選用掃掠命令，將選擇模式改為單條直線，選擇上步草繪中直線的上部分為截面線；引導線為第一步繪得的草繪直線；將定向方法中的方向改為角度規律，規律類型為線性，起點為0，終點為2000度，體類型為片體。
5、選用掃掠命令，選擇上步草繪中直線的下部分為截面線；引導線為第一步繪得的草繪直線；將定向方法中的方向改為角度規律，規律類型為線性，起點為0，終點為2000度，體類型為片體。

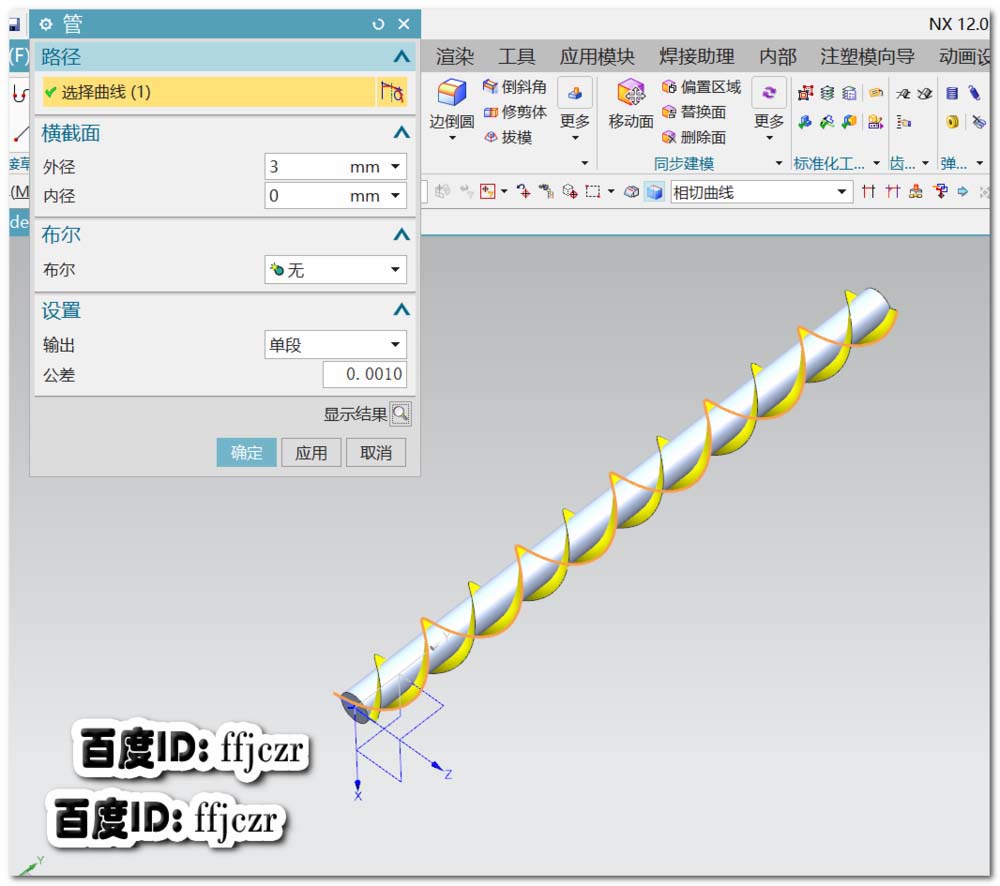

6、選用管命令，路徑為上步掃掠得到的片體外邊線；外徑為3，內徑為0；輸出為單段。確定后即可得到一條沿著圓柱體纏繞的管道。

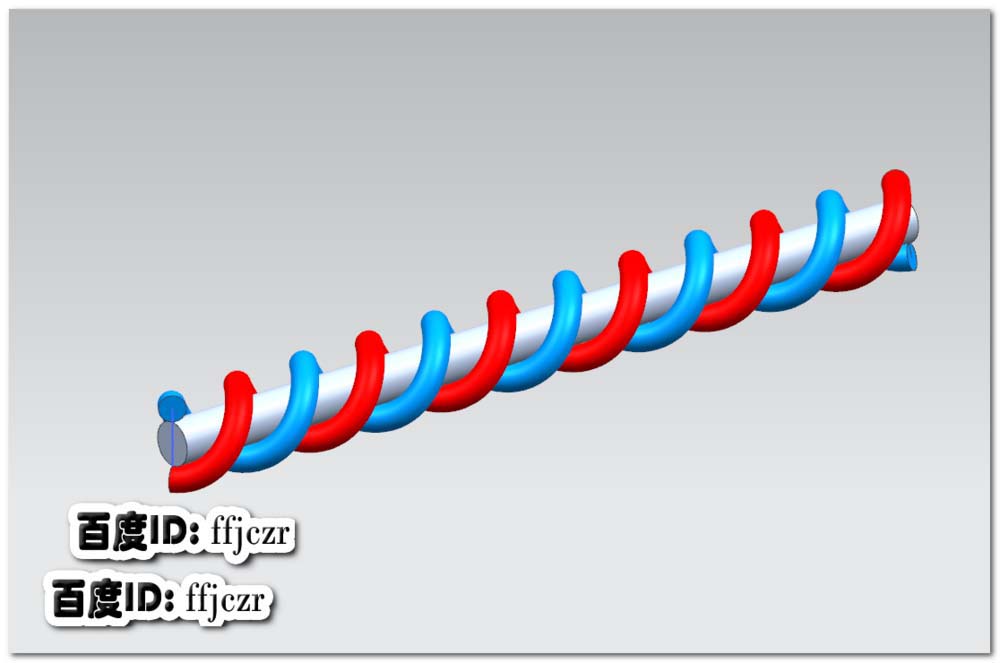

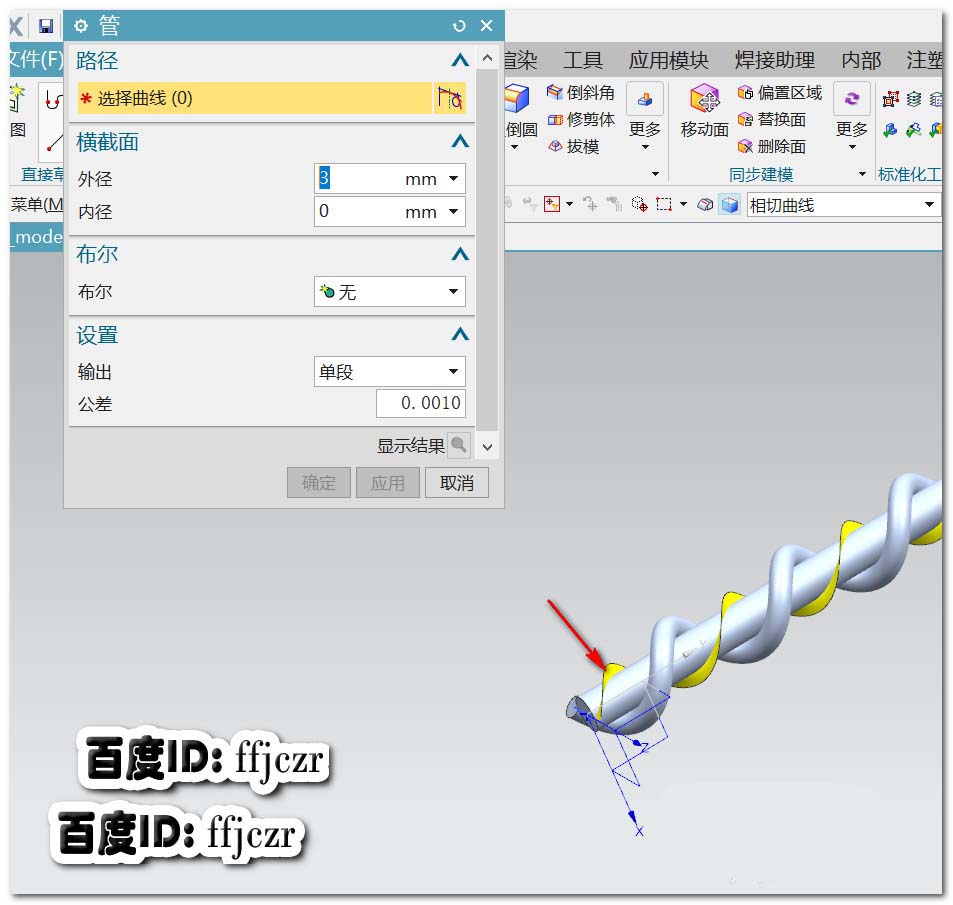

7、管命令，路徑為第5步掃掠得到的片體外邊線；外徑為3，內徑為0；輸出為單段。確定后即可得到另一條沿著圓柱體纏繞的管道。這樣有兩條管道纏繞于圓柱體上的造型。創建完成。
以上就是ug創建兩條纏繞圓柱體的管道的教程，希望大家喜歡，請繼續關注腳本之家。
