Protel99SE怎么畫元件 自制元器件教程介紹
我要評論Protel99SE是專為電路原理圖設計、電路板設計以及電路仿真打造的EDA軟件，資源豐富的設計庫，真實的3D模擬功能，常用于元件封裝設計，這其中就需要自制特殊元件，下面就跟小編一起了解下吧。
繪制元件：

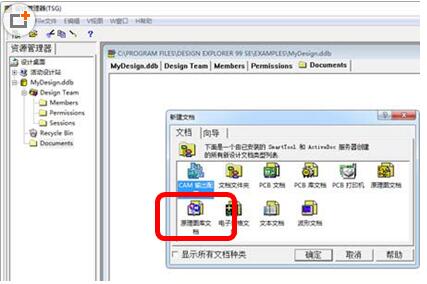

1、首先打開Protel99SE軟件，新建一個設計數據庫，再點擊[文件]-[新建]，設置好存儲位置及文件類型，新建一個原理圖庫文檔。
2、雙擊新生成的元件器庫，點擊菜單欄的[工具]-[新部件]就可以繪制你需要的特殊元件了。
3、先根據所要繪制的元器件來進行準確的命名，最好包括元件的型號、特殊參數等簡短信息，方便之后的查詢、導入。

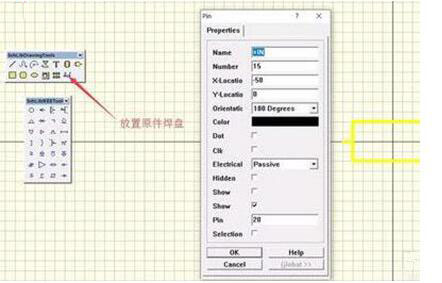

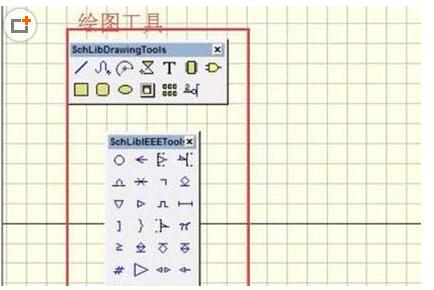

4、選擇繪圖工具繪制SCH元件以及放入元件的管腳，相關快捷鍵介紹：“X+A”取消選中；“Tab”跳出屬性；“P+P”放置元器件；“P+W”畫連線；“P+B”畫總線；“P+U”畫總線分支線；“P+J”放置電路節點；“P+O”放置電源端口；“P+N”放置網絡標號。
5、繪制好元件的外形，在適當位置放入簡單的說明文字，如果是常見的元器，只需要說明相關的參數即可，相對特殊的元器件則根據用途進行詳細說明。
6、繪制好需要的所有元件，點擊保存就完成了該元件庫的制作。
以上就是小編為你準備的Protel99SE畫元件教程，有需要的小伙伴還不快去試試看。
