UG10.0怎么建模逼真的圓鏡子?
我要評論UG10.0中想要建模圓鏡子，該怎么建模呢？下面我們就來看看詳細的教程。

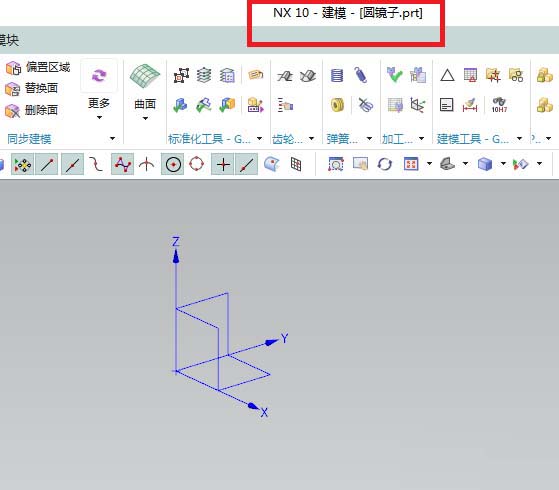

1、如下圖所示，打開UG10.0軟件，新建一個空白的模型文件，保存好。

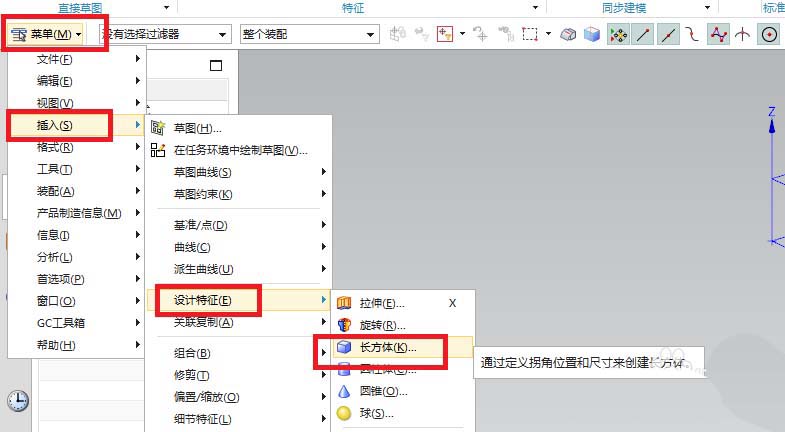

2、如下圖所示。執行【菜單——插入——設計特征——長方體】，激活長方體命令。

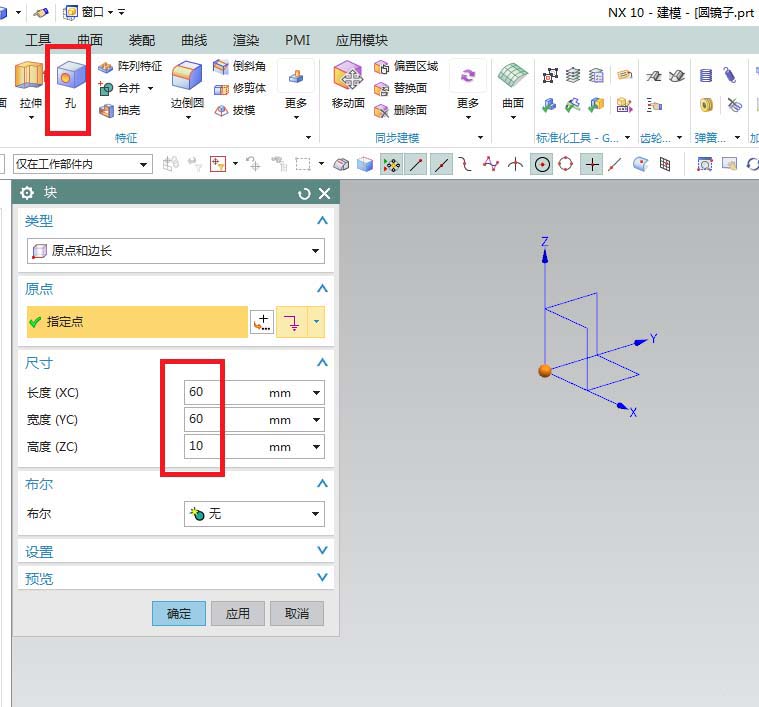

3、如下圖所示，軟件彈出一個“塊”對話框，指定點默認為原點坐標，設置詳細尺寸：60x60x10，點擊確定。

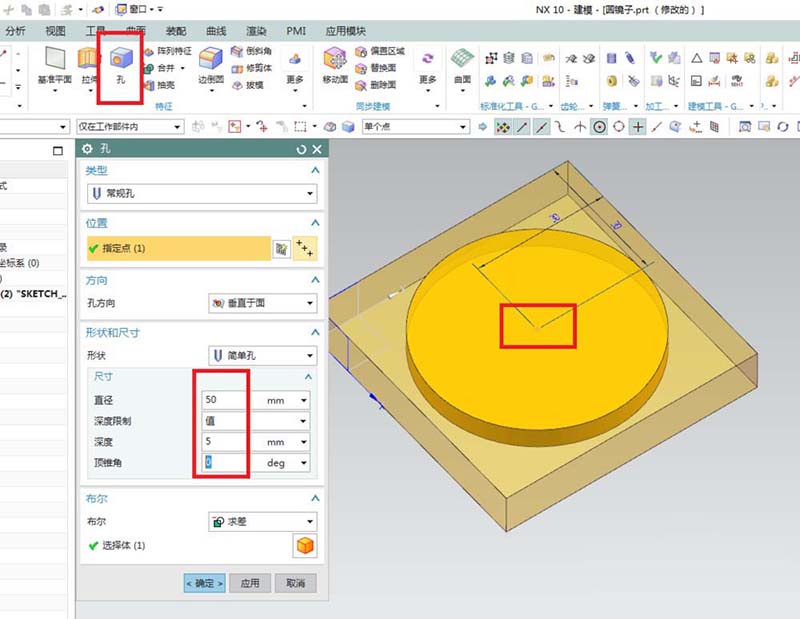

4、如下圖所示，點擊工具欄中的“孔”圖標，及該命令，然后位置指定點，指定為長方體上平面的中點，然后設置詳細尺寸，直徑：50，深度5，頂錐角：0，點擊確定。這個圓孔是鑲嵌圓鏡片的。
5、如下圖所示，——點擊工具欄中的拉伸圖標，激活拉伸命令，——點擊實體中的圓底面，就是紅色框選所在的紅色平面，直接進入草圖。

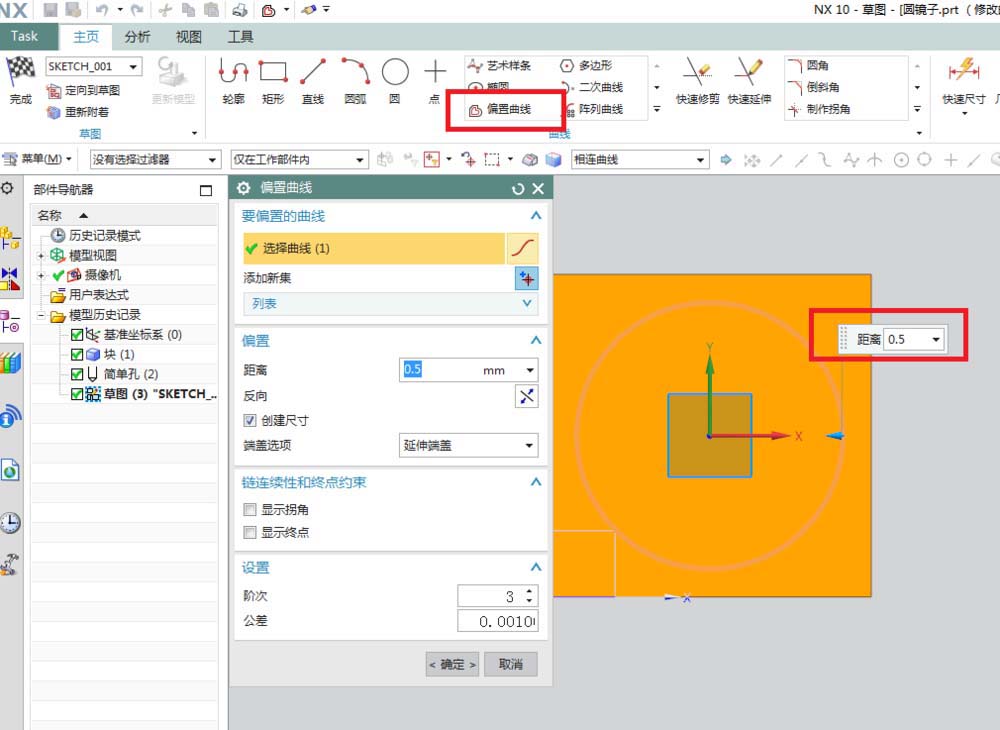

6、如下圖所示，進入草圖，激活“偏置曲線”命令，然后將圓向內偏移0.5，（這是為了后面渲染看到清楚，實際鑲嵌的時候是不能小，只能大的。）然后點擊完成，退出草圖。

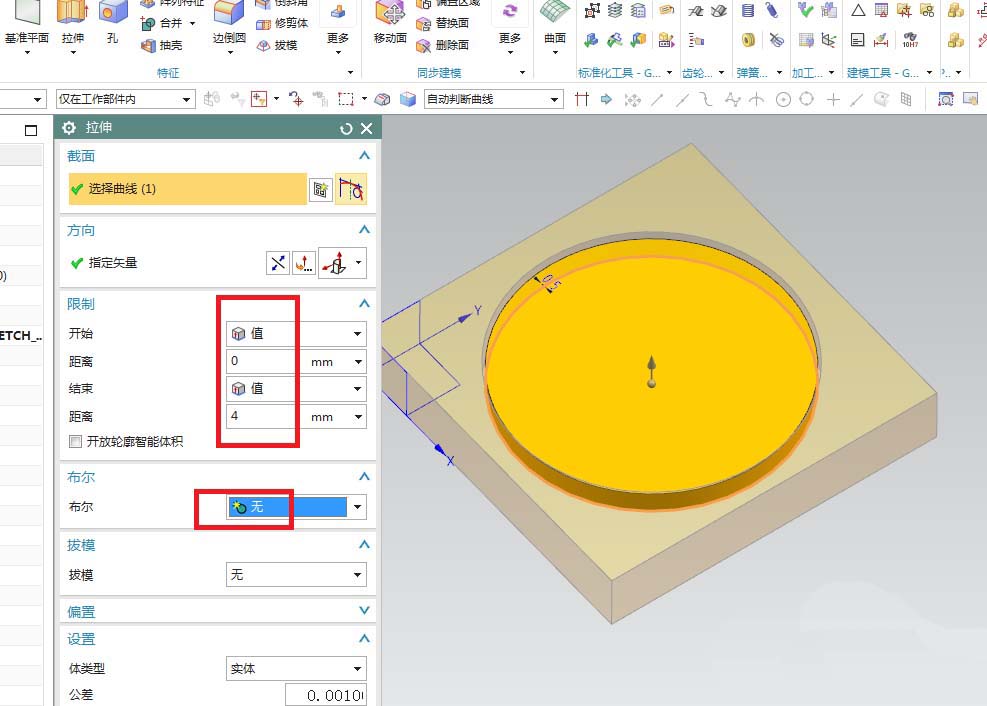

7、如下圖所示，回到拉伸對話框，設置詳細拉伸尺寸：拉伸高度4，布爾無，點擊確定。

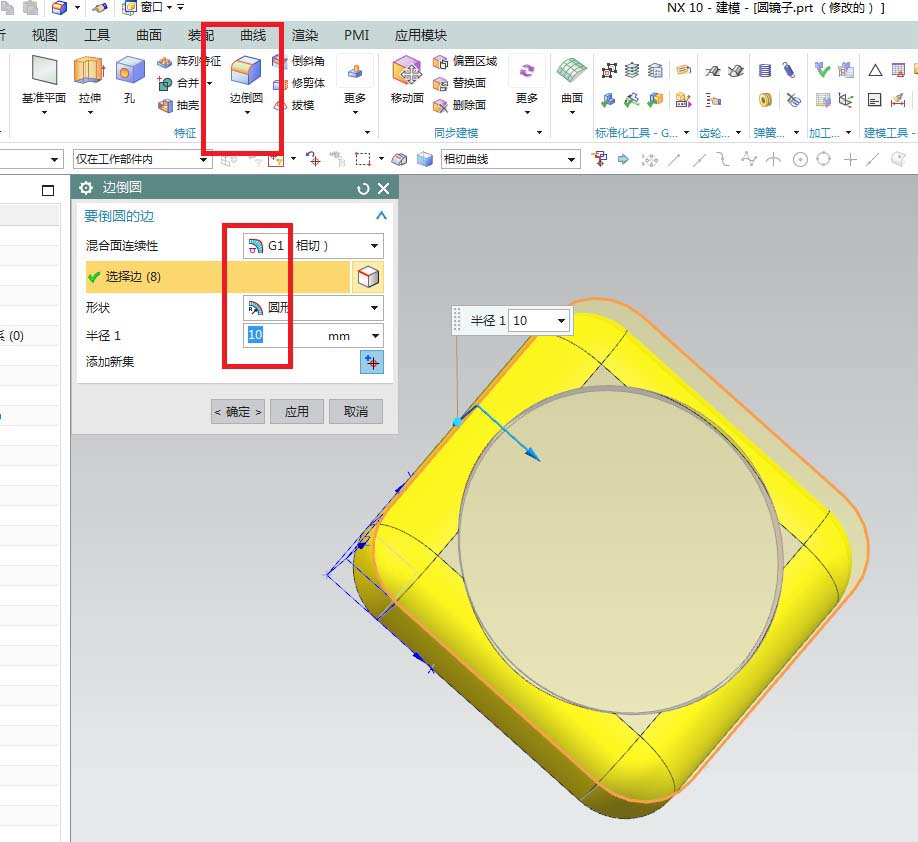

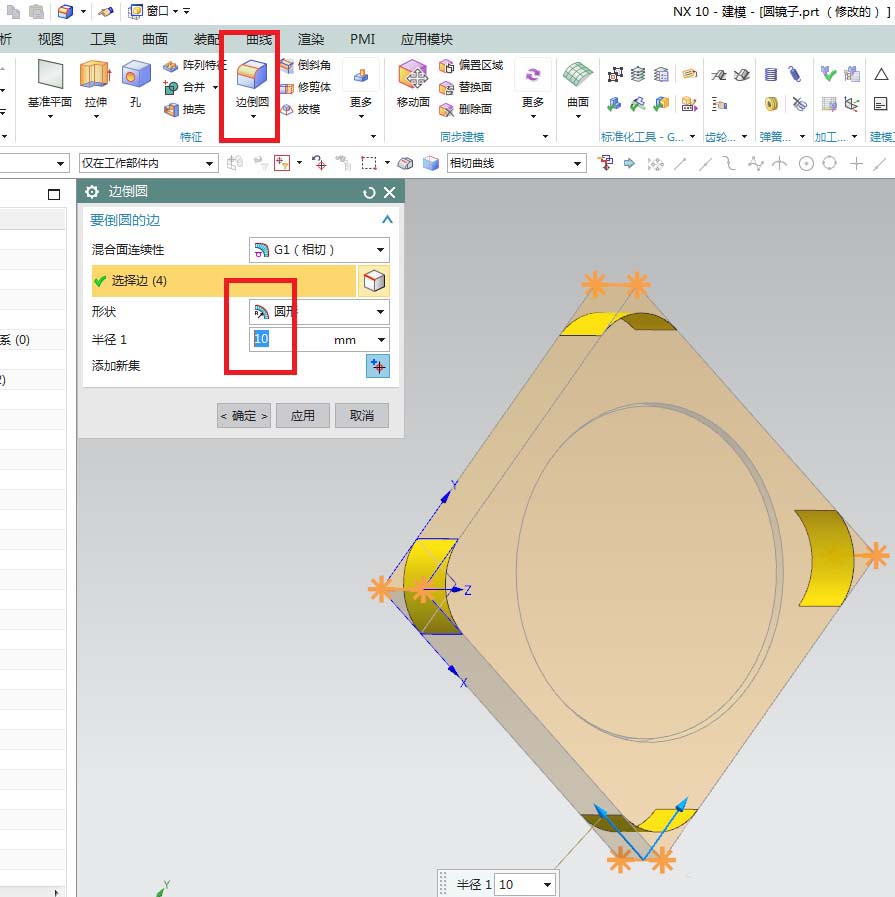

8、如下圖所示，單擊工具欄中的“邊倒圓”圖標，激活該命令，然后點擊實體中的四條棱邊，然后設置半徑為10，然后點擊“應用”。
9、如下圖所示，選擇實體上有孔的那面的邊線，然后點擊“應用”，完成了第二次邊倒圓操作。

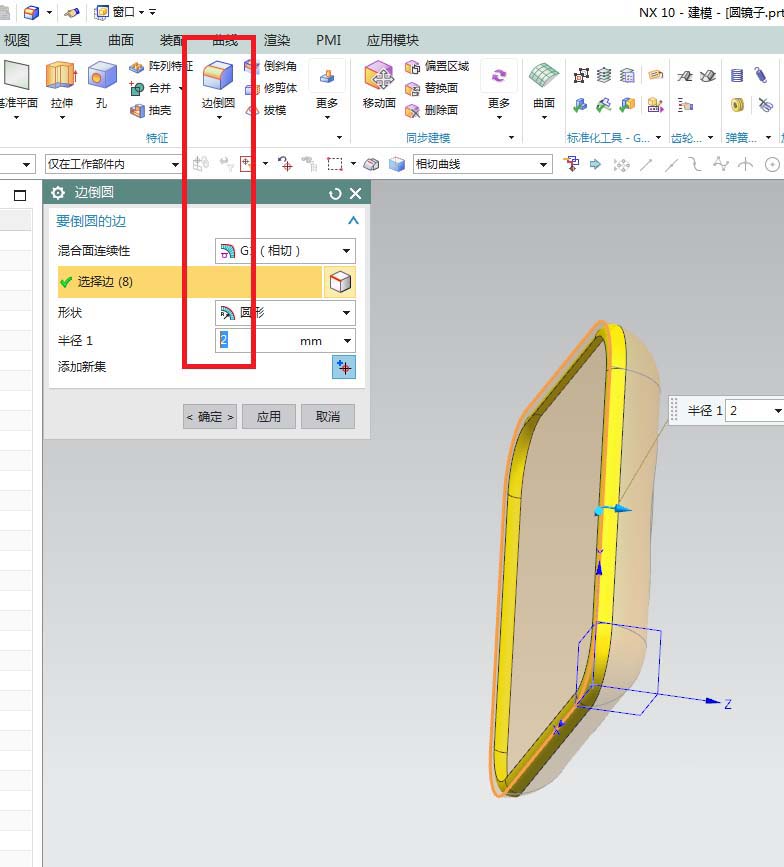

10、如下圖所示，選擇實體底面的邊線，然后設置半徑為2，差不多了，看著效果點擊確定，完成并結束邊倒圓操作。

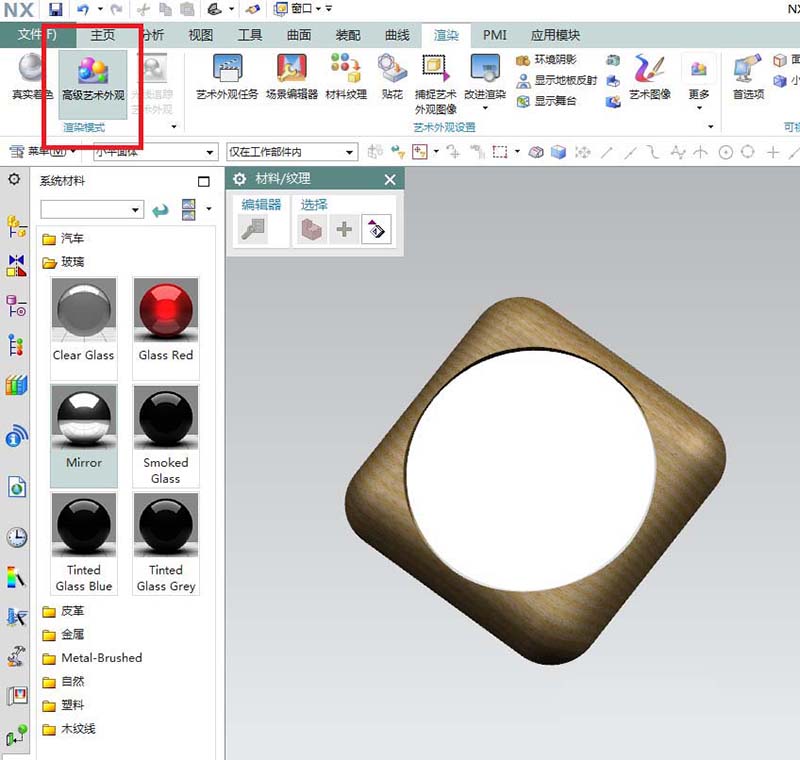

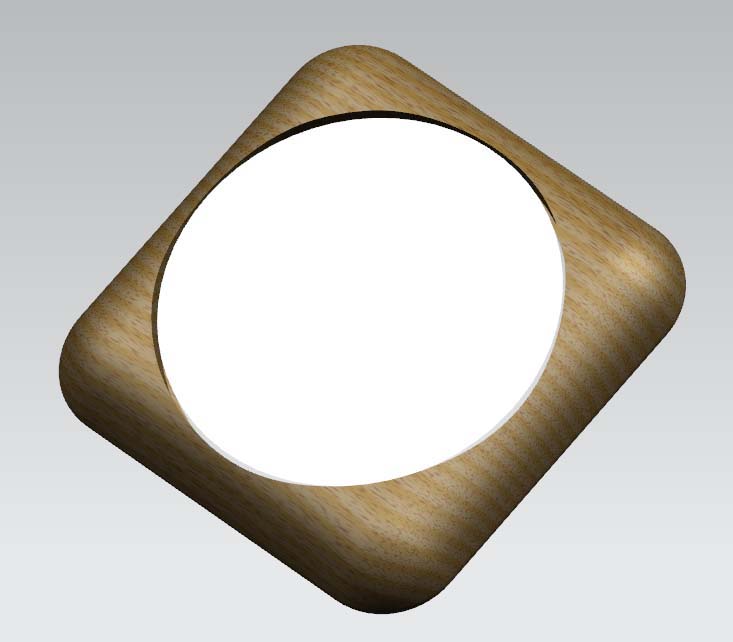

11、如下圖所示，渲染——高級藝術外觀（所有都是“否”），給長方體指定木紋線，給圓柱體指定不透明的玻璃。最后的效果就如下圖所示了。
以上就是ug10.0創建圓形鏡子的教程，希望大家喜歡，請繼續關注腳本之家。
