C4D怎導入STL格式樂高模型重建?

百度經驗 發布時間：2019-08-20 14:58:35 作者：ffjczr

我要評論

C4D怎導入STL格式樂高模型重建？ug中建模的樂高模型想要重建，該怎么導入c4d重建呢？下面我們就來看看詳細的教程，需要的朋友可以參考下

C4D中想要導入第三方模型，該怎么導入呢？如圖，積木方塊模型為UG軟件創建，導出為STL格式后在C4D中打開重建而成，下面我們就來看看詳細的教程。

Cinema 4D R18 中文安裝免費版(附特別安裝教程)

類型：3D制作類
大?。?/span>6.74GB
語言：簡體中文
時間：2017-08-16

查看詳情

1、三維軟件創建的模型互導使用，是最常見的了。本次講述以STL格式導出的模型在C4D中的使用。UG軟件中，點開文件菜單，選擇導出中的STL.將模型保存。

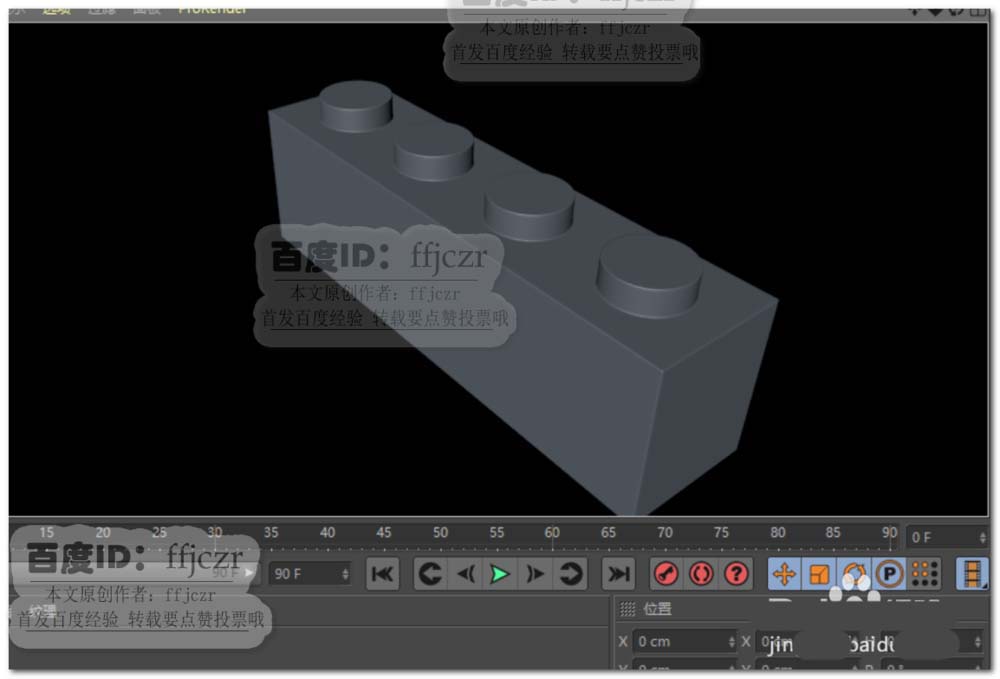

2、打開C4D，直接打開上步保存的STL模型；在光影著色+線條的狀態下可以看到模型產生了無數的結構線，且結構線都是不合理的；如果對模型沒其它要求時，這模型是可以直接使用的。但如果想得到光滑的硬邊效果就不可能了。

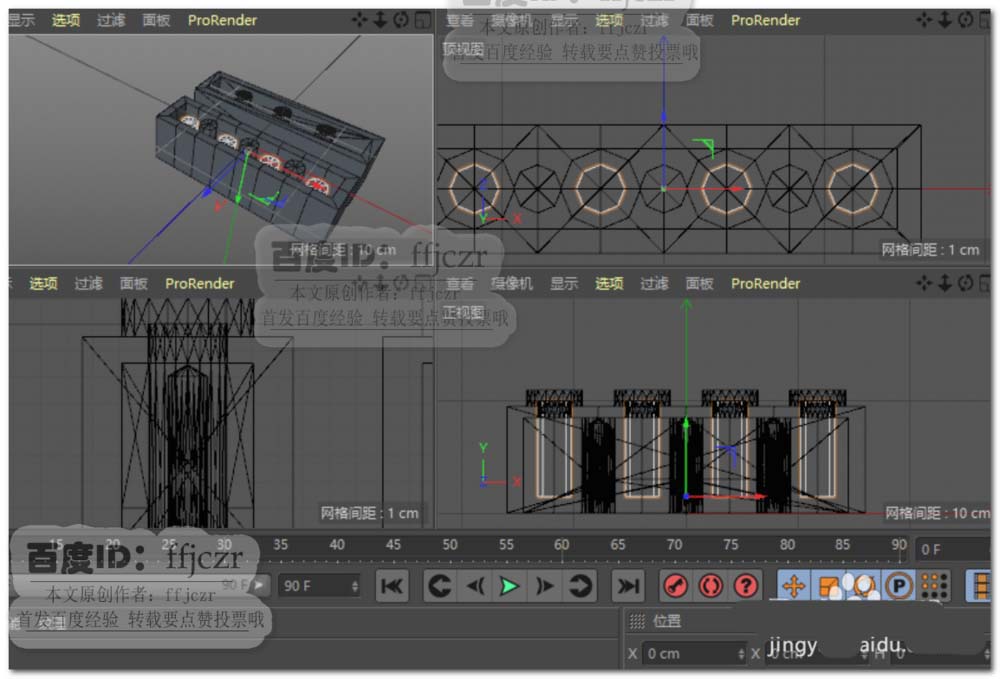

3、要想得到圓滑的硬邊模型，最好的方法就是重建模型了；此時導入的模型就起到參照物的作用了，創建一個分段數為1的立方體，將其轉為可編輯對象，通過三視圖調整立方體大小與模型的主體大小相吻合。

4、對立方體添加循環邊，縱向添加一組循環邊，橫向添加四組循環邊，如圖所示。添加這五組循環邊的原因是方便在立方體頂面添加的四個圓柱體。

5、創建半徑為2.5高度為2的圓柱，高度分段為1，旋轉分段為8；將圓柱圓心調整到立方體循環邊縱橫相交的交點上，復制三個圓柱調整到其余的三個交點上。如圖所示。

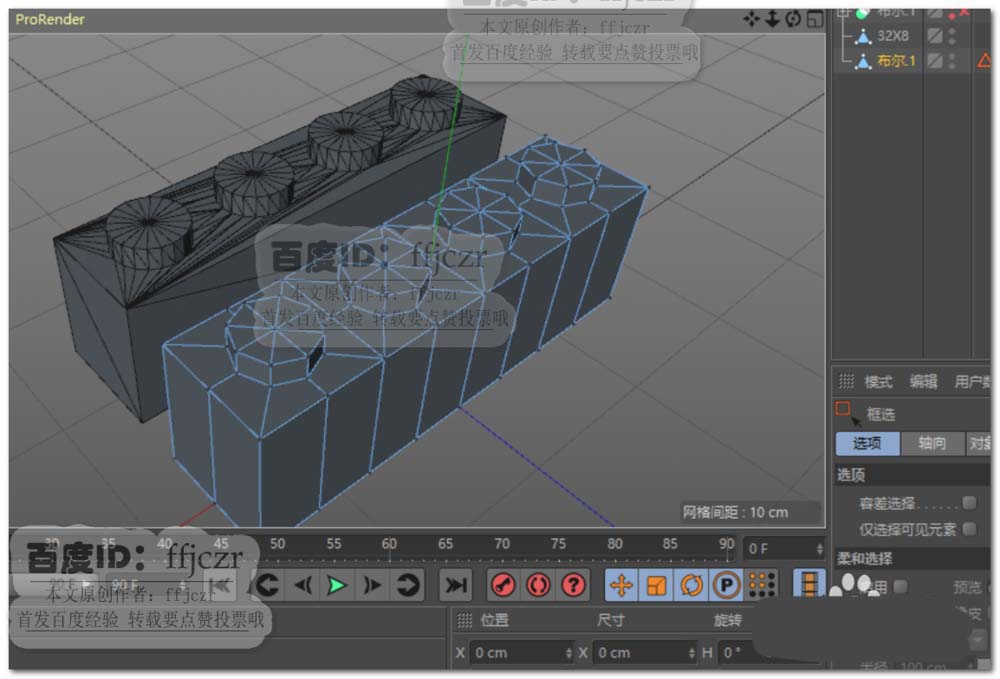

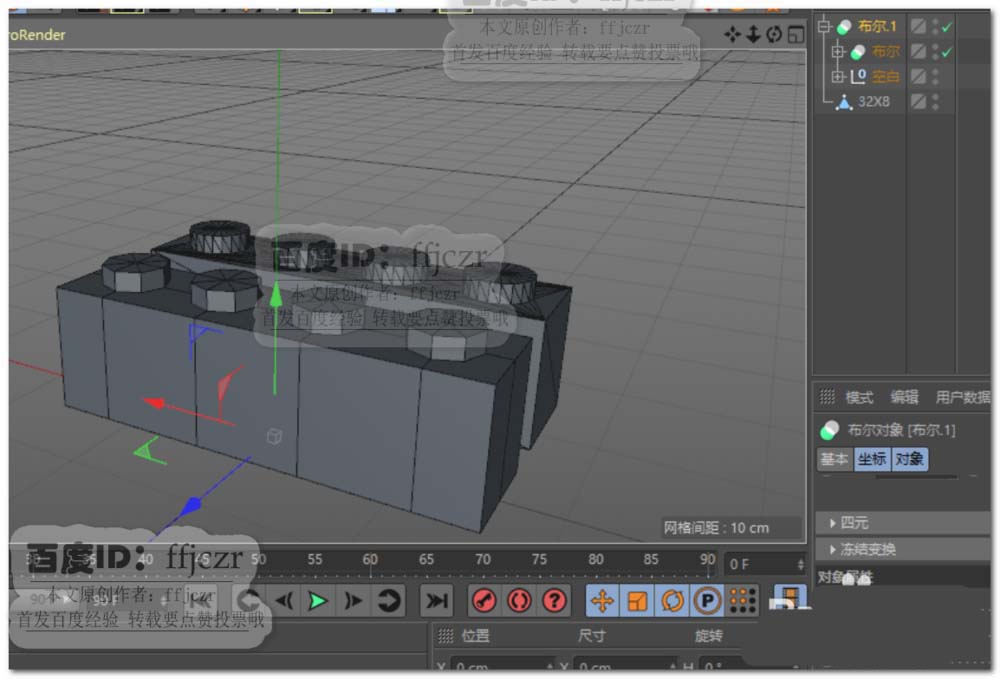

6、將上步的四個圓柱添加到一個空白對象中，用布爾運算將空白對象與立方體進行合并；用切刀工具添加合理的結構線，如圖所示。

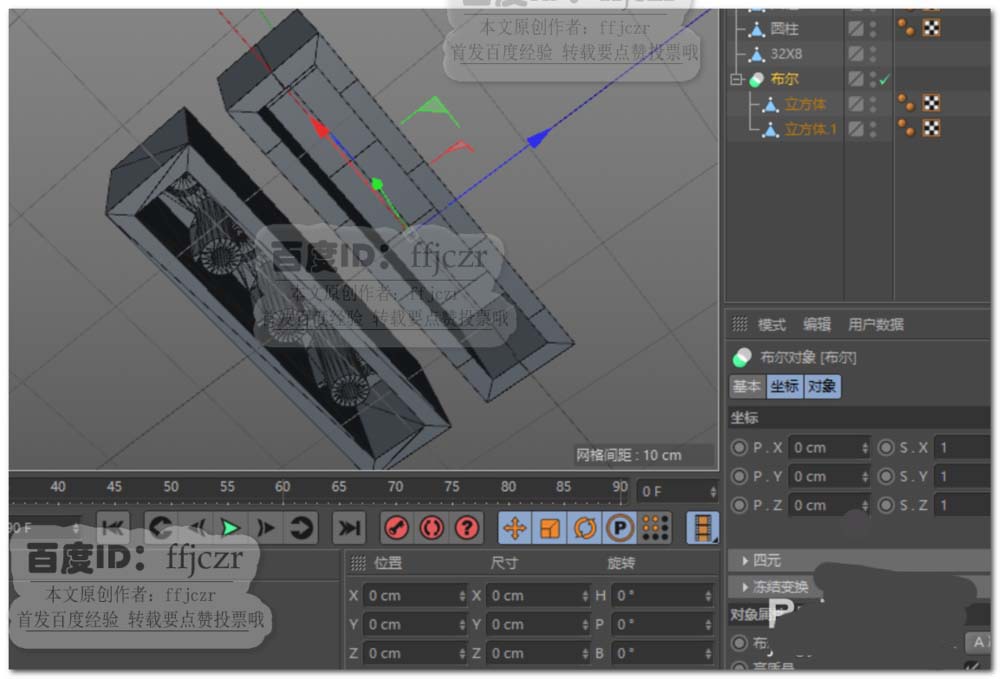

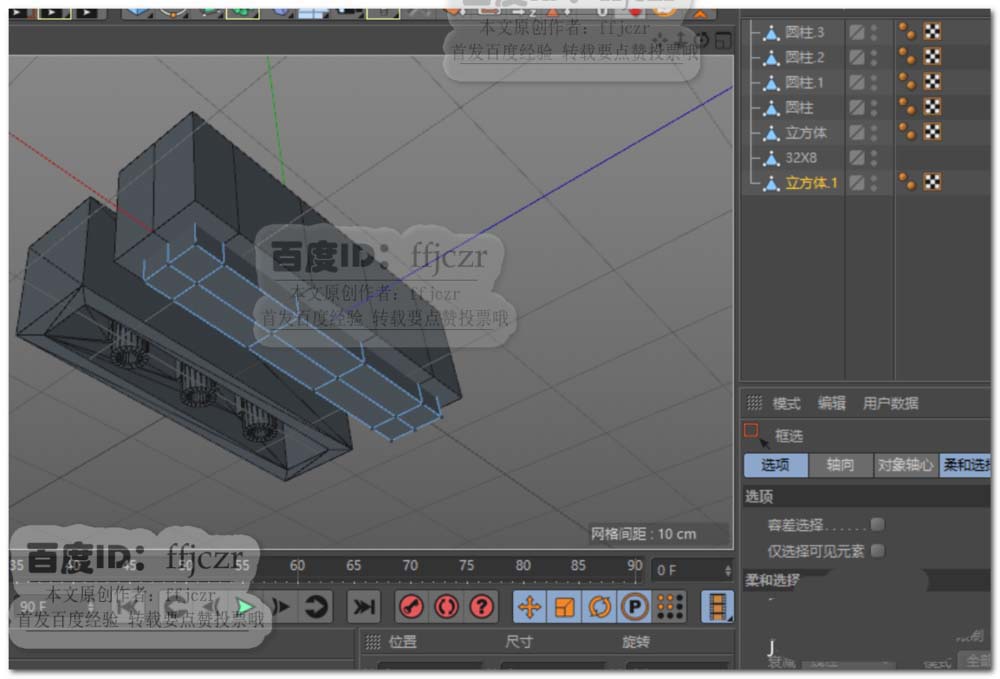

7、創建一個立方體，參考導入模型底部凹坑大小，調整至模型底部。將模型與立方體進行布爾求差運算。得到模型底部開四方孔造型。

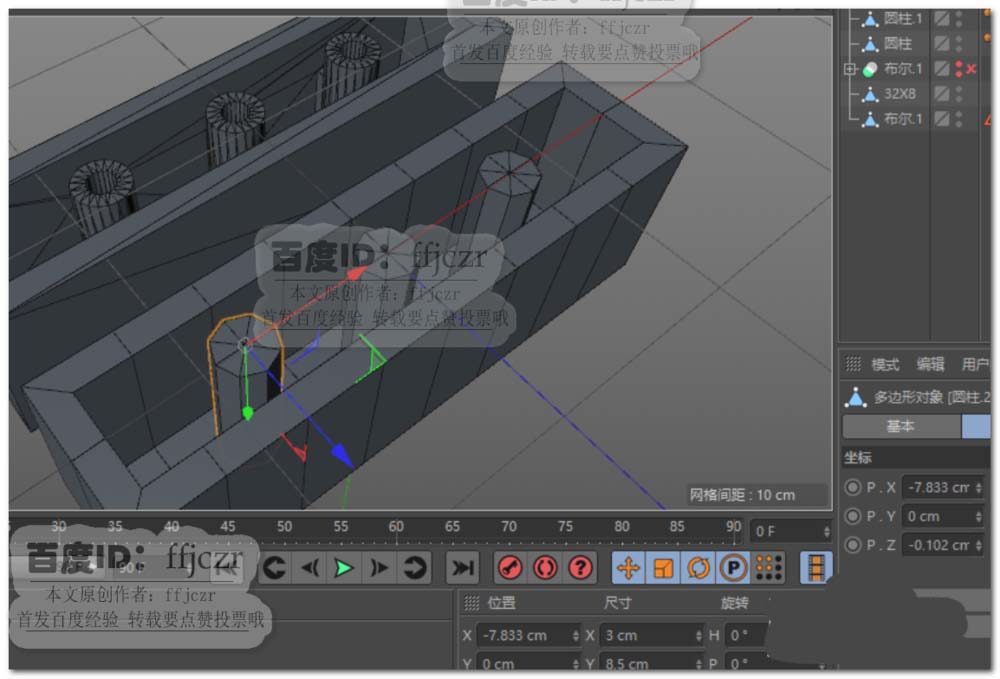

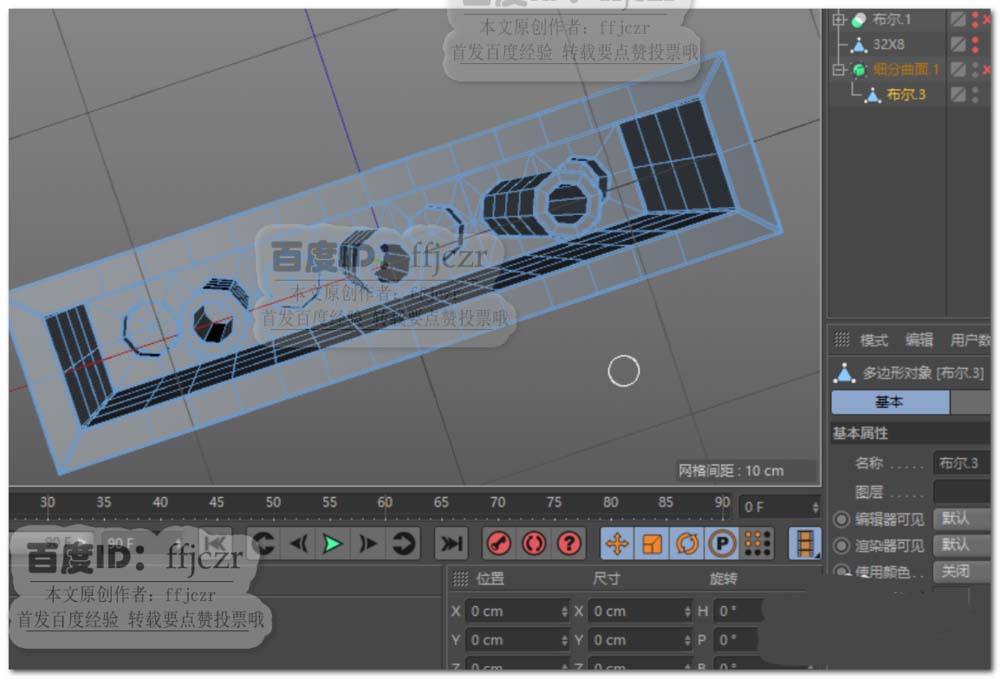

8、參考導入模型底部圓柱大小及高度，創建旋轉分段為8的圓柱；復制二個圓柱，參考導入模型圓柱的位置放置好圓柱。將此三個圓柱組于一個空白對象中。

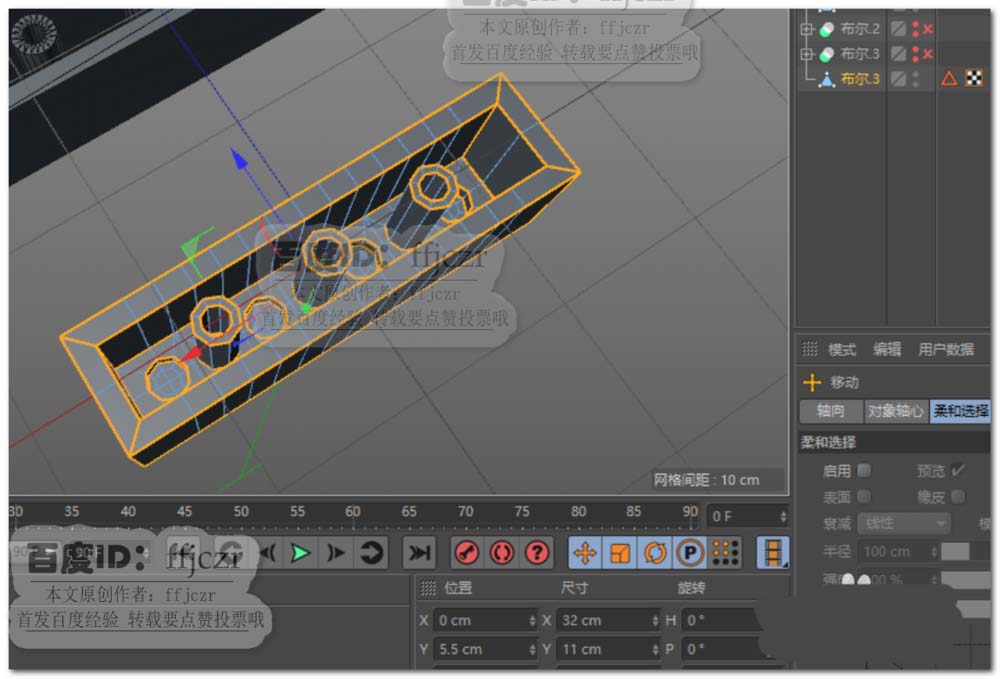

9、復制上步創建的圓柱，調整圓柱圓心與第5步的圓柱同心。復制三個圓柱調整到第5步另外三個圓柱的圓心，將此四個圓柱組于一個空白對象中。選用布爾命令，將第8步的空白對象與模型進行合并運算，將模型與本步的空白對象進行求差。
