UG12.0怎么創建洗衣液蓋子?
百度經驗 發布時間：2019-08-29 10:36:21 作者：ffjczr
我要評論
我要評論UG12.0怎么創建洗衣液蓋子？洗衣液我們生活中都會用的清潔物品，想要創建洗衣液的瓶蓋，該怎么創建呢？下面我們就來看看詳細的教程，需要的朋友可以參考下
UG12.0中想要創建洗衣液蓋子，如圖，該怎么創建呢？下面我們就來看看詳細的教程。

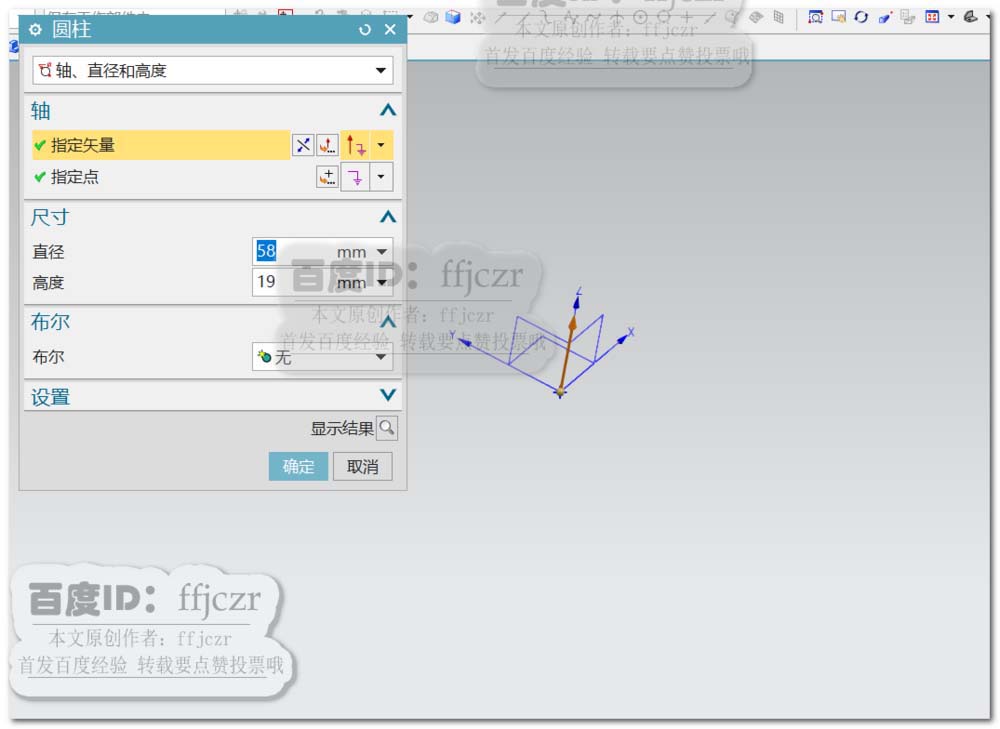

1、創建直徑為58，高度為19的圓柱；其指定矢量為+Z軸，指定點為坐標原點。

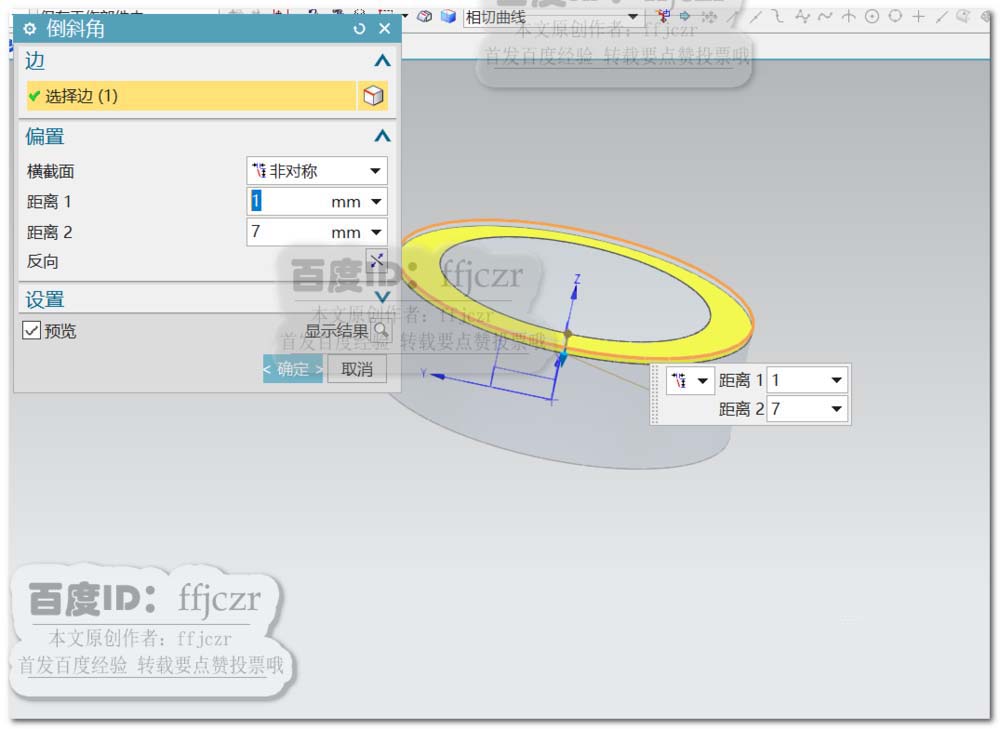

2、選用倒斜角命令，對圓柱體頂面外輪廓邊進行非對稱倒角，距離1為1，距離2為7。

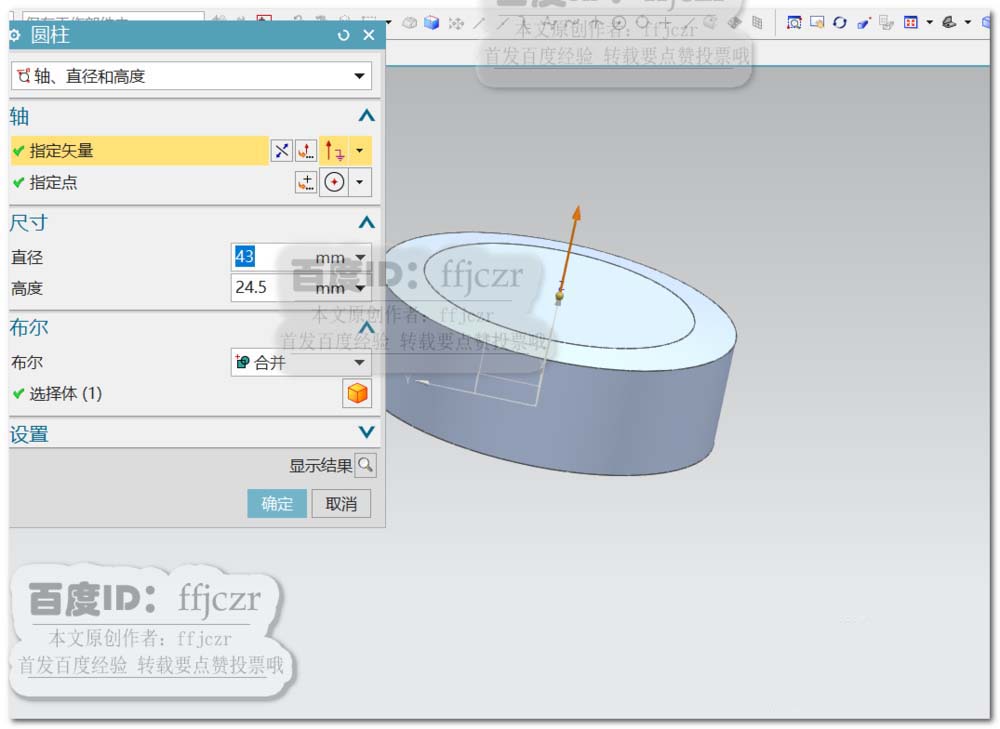

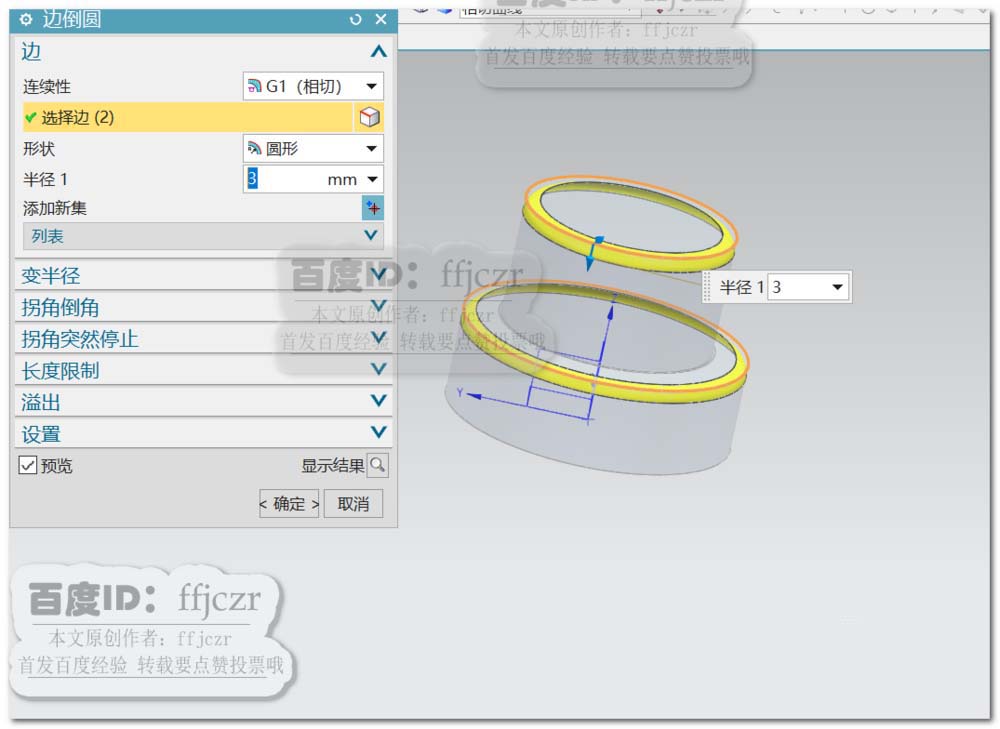

3、在上一圓柱體的端面圓心處創建一個直徑為43，高度為24.5的圓柱體，布爾為合并；選用倒圓角命令分別對二個圓柱體的端面輪廓邊進行半徑為3的倒圓角。

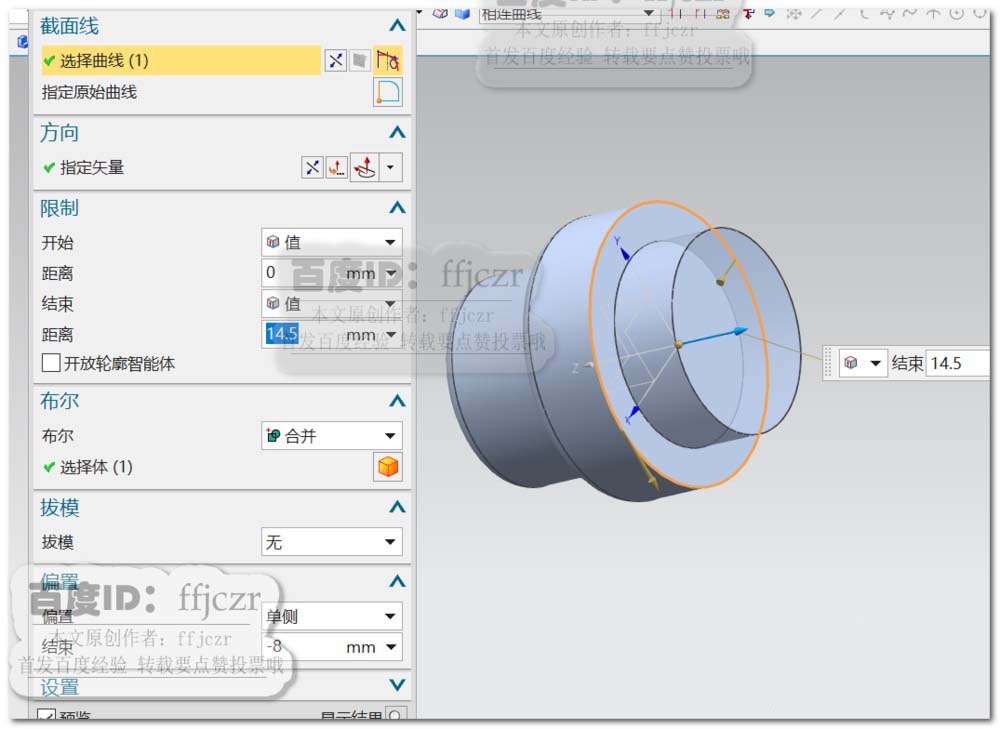

4、選用圓柱底面的的輪廓邊作為拉伸截面線，開始值為0，結束值為14.5，布爾為合并，開啟單側偏置，值為-8。

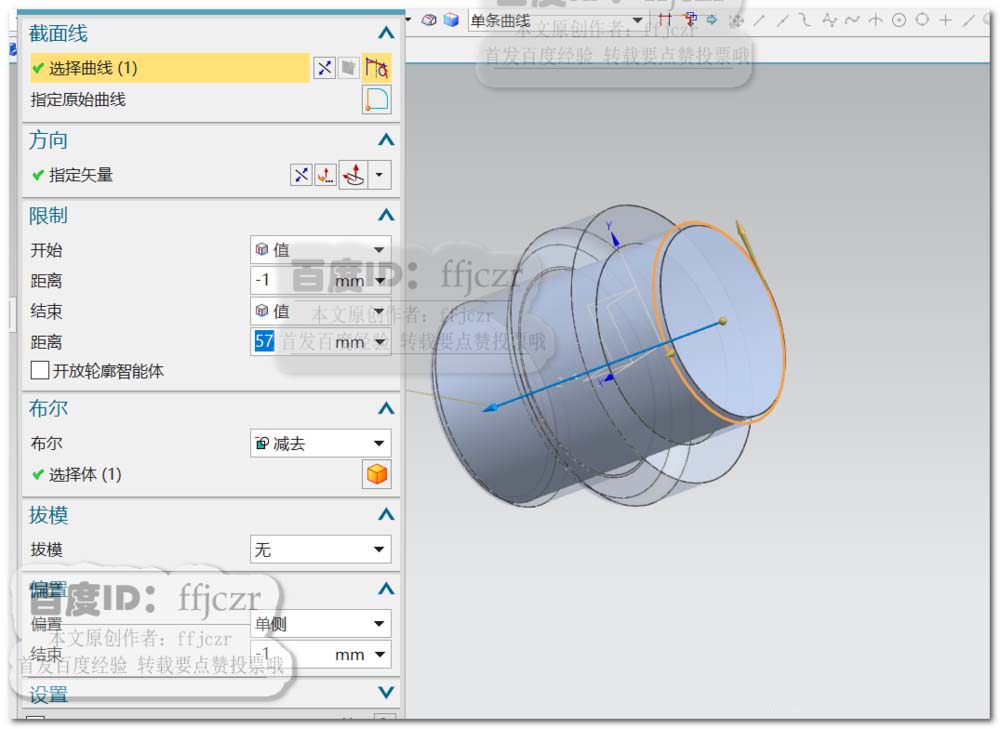

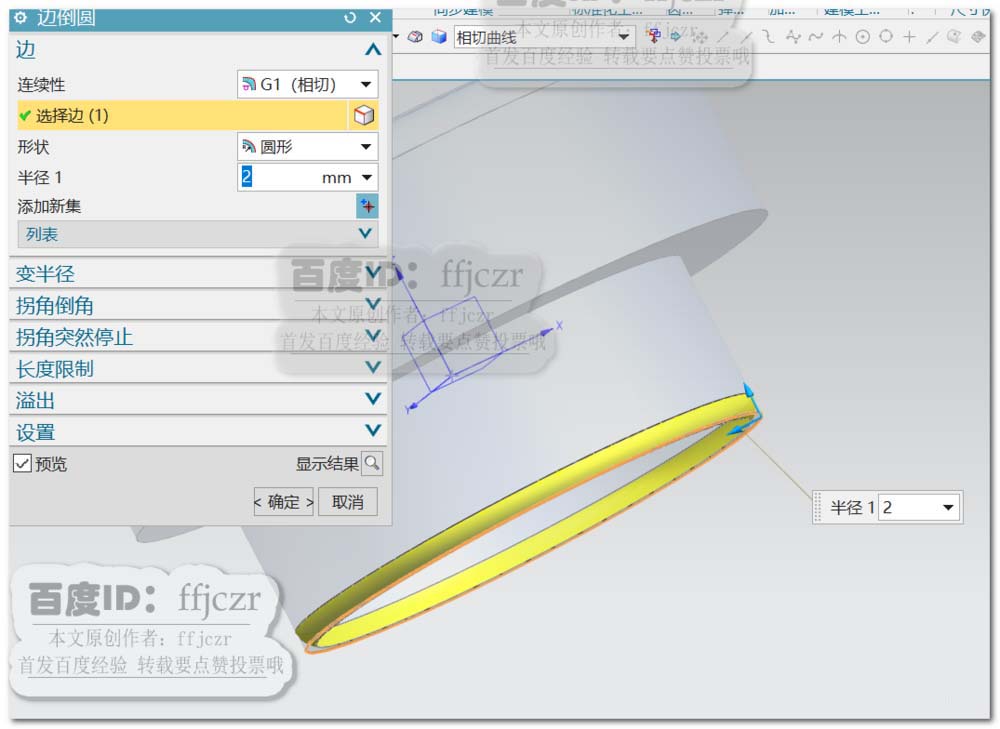

5、選擇上步拉伸對象的底面邊作為拉伸截面線，開始值為-1，結束值為57，布爾為減去，單側偏置為1。對拉伸的底面邊進行半徑為2的倒圓角。

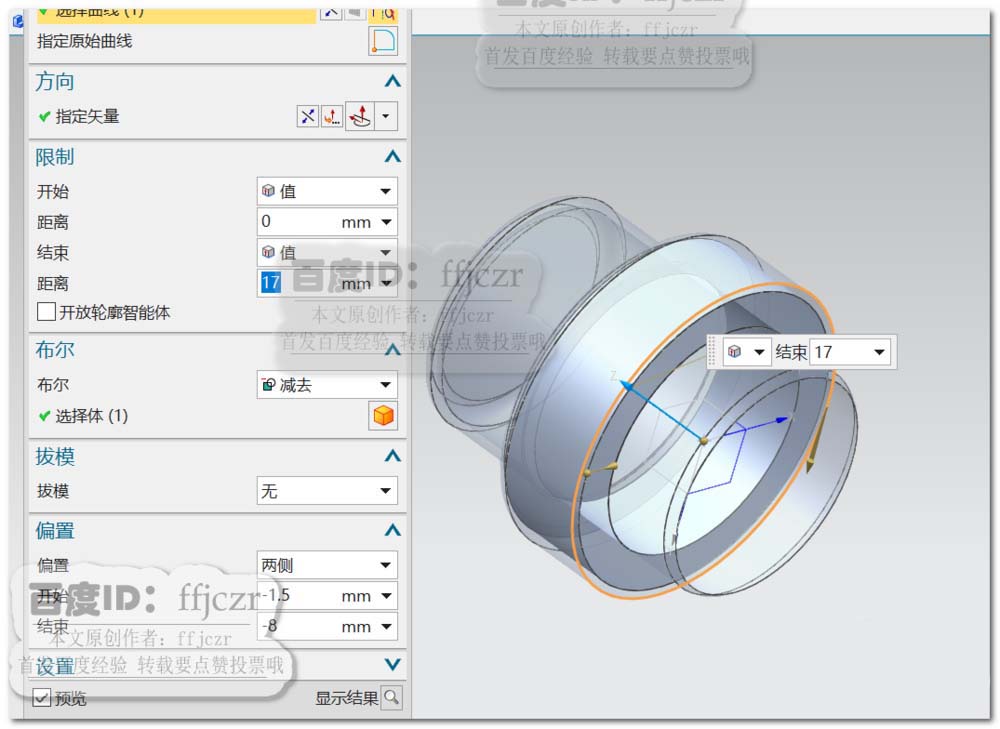

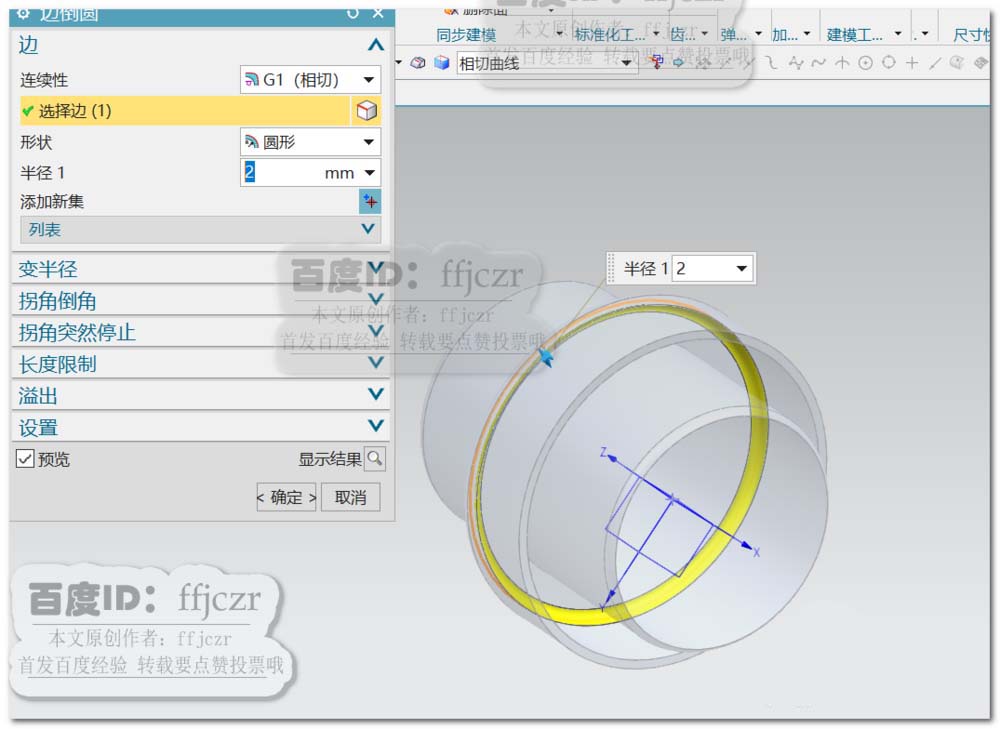

6、選擇第一步創建的圓柱底面邊作為拉伸截面線，向+Z拉伸，結束值為17，布爾為減去，偏置兩側，開始值為-1.5，結束值為-8。對拉伸減去后的底面外邊倒半徑為2的圓角。

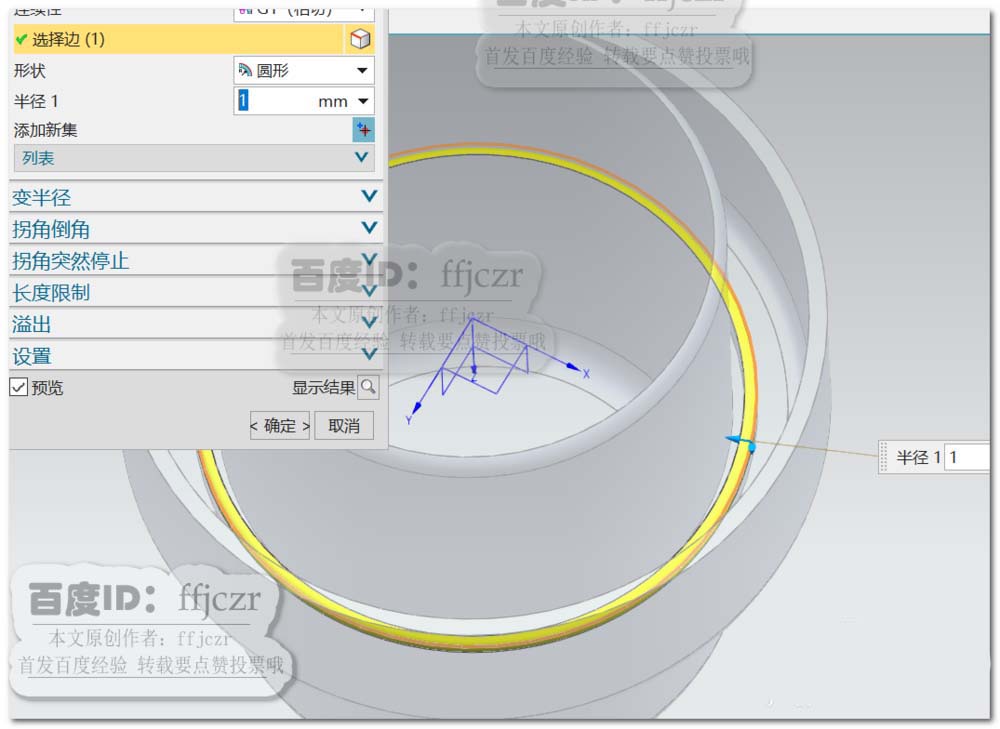

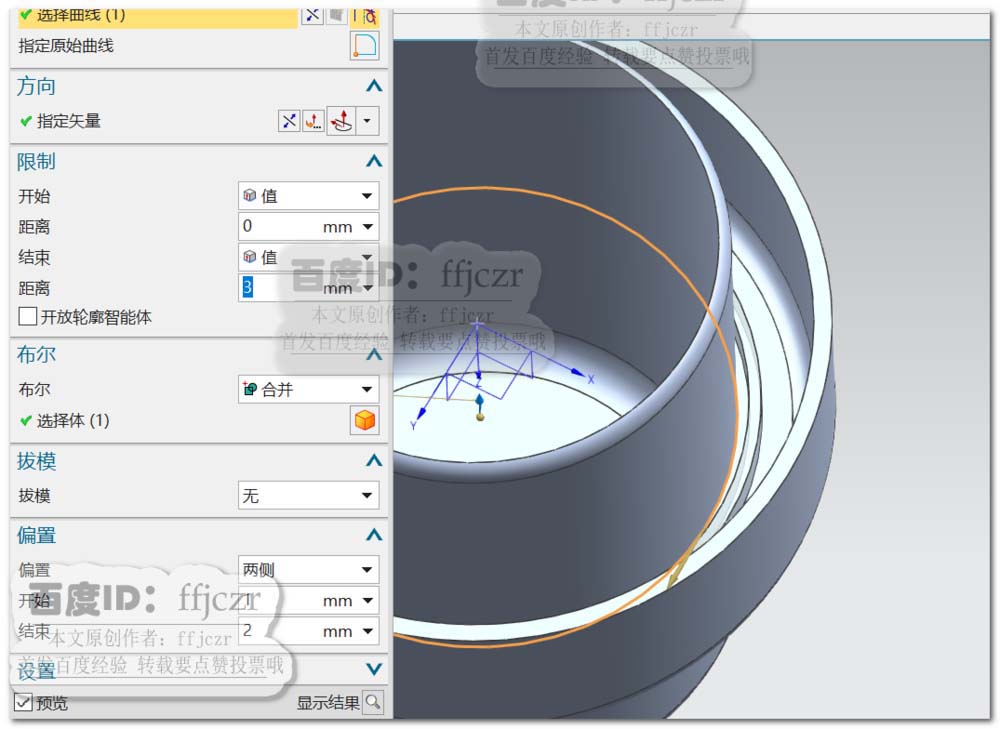

7、選擇上步對拉伸減去后的底面內邊作為拉伸截面線，向-Z拉伸，值為3；布爾為合并，偏置兩側開始值為1，結束值為2。對位伸出的對象端面外側邊倒半徑為1的圓角。洗衣液蓋子模型創建完成。
以上就是UG12.0創建洗衣液蓋子的教程，希望大家喜歡，請繼續關注腳本之家。
