UG10.0怎么快速創建立體的紅色菱形?
我要評論UG10.0經常用來建模一些零件，想要建模紅色的菱形，該怎么建模這個模型呢？下面我們就來看看詳細的教程。

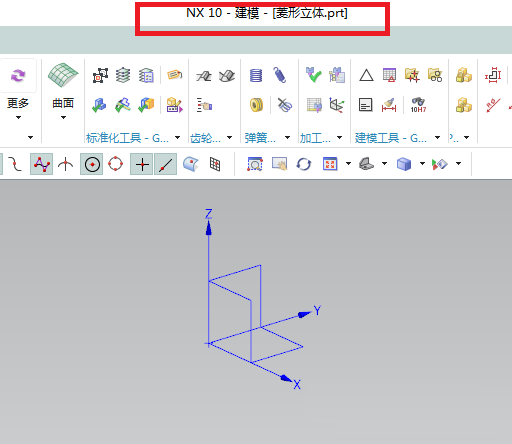

1、如下圖所示，打開UG10.0軟件，新建一個空白的模型文件，另存為“菱形立體”文件。

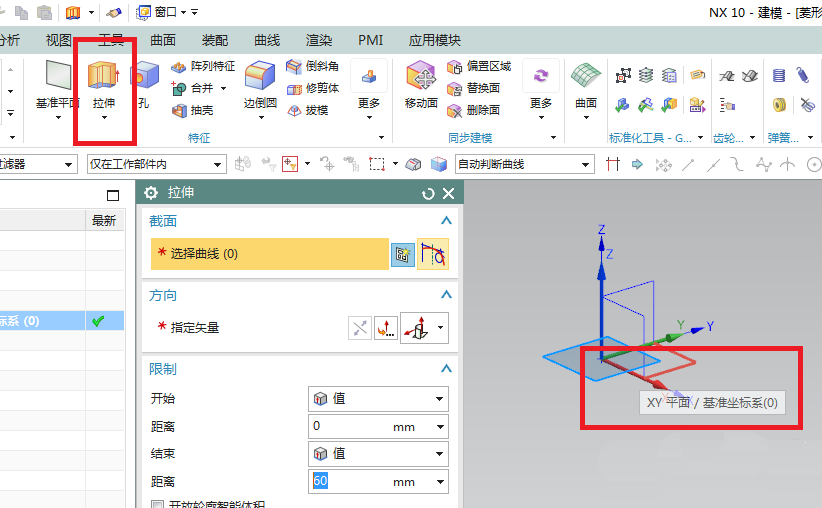

2、如下圖所示，點擊工具欄中的“拉伸”圖標，點擊基準坐標系中的“XY平面”。

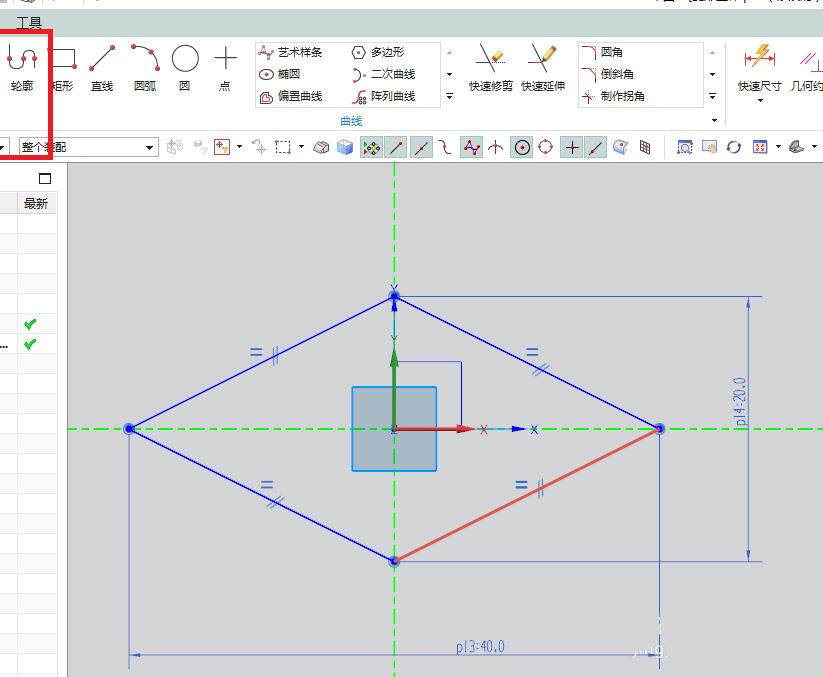

3、如下圖所示，激活工具欄中的“輪廓”命令，畫一個封閉的四邊形，添加幾何約束，四邊相等、對邊平行，點在軸上，激活快速尺寸命令，標注40、20，點擊完成，退出草圖。

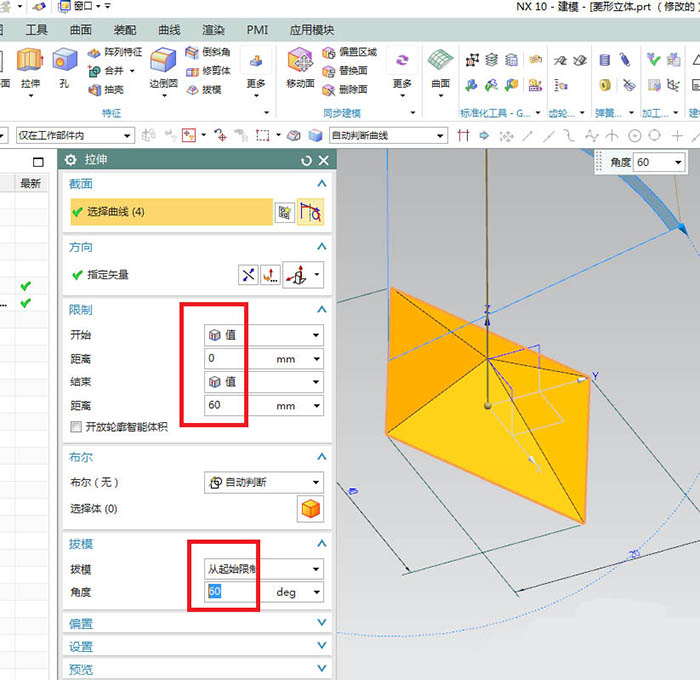

4、如下圖所示，回到拉伸對話框，設置距離從0開始、到60結束，拔模設置角度60，點擊確定。

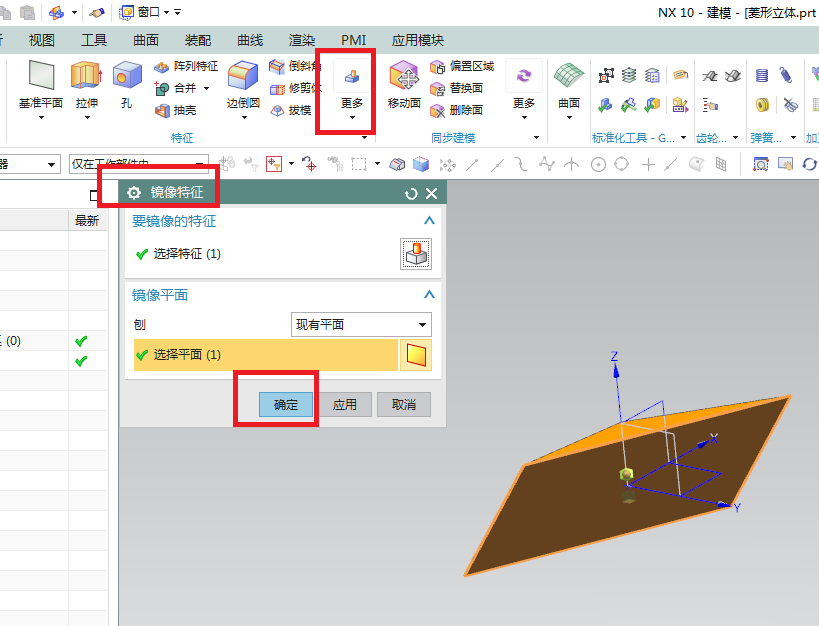

5、如下圖所示，執行【更多——鏡像特征】，選擇實體，選擇平面XY，點擊確定。

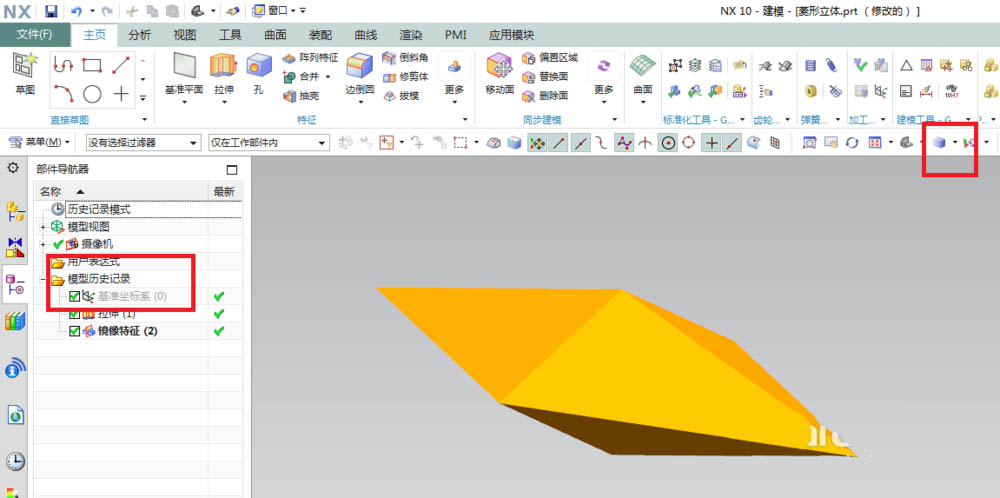

6、如下圖所示，隱藏基準坐標系，顯示設置為著色。

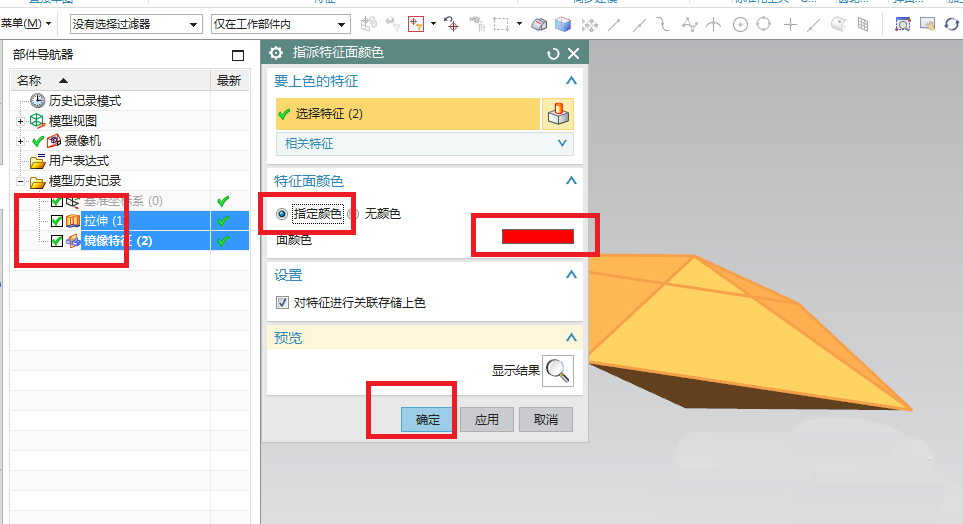

7、如下圖所示，鼠標左鍵選中兩個特征，單擊鼠標右鍵，點擊下拉菜單中的“指派特征顏色”，指定顏色，紅色，點擊確定。
以上就是ug10.0建模菱形模型的教程，希望大家喜歡，請繼續關注腳本之家。
