UG10.0怎么快速建模牙簽盒蓋子?
百度經驗 發(fā)布時間：2020-01-15 11:59:46 作者：夢境我做主
我要評論
我要評論UG10.0怎么快速建模牙簽盒蓋子？ug中想要創(chuàng)建牙簽盒，該怎么建模三維立體的牙簽盒呢？下面我們就來看看ug建模牙簽盒的教程，需要的朋友可以參考下
UG10.0中想要建模牙簽盒，該怎么建模牙簽盒呢？下面我們就來看看ug建模牙簽盒的教程。
1、如下圖所示，打開UG10.0軟件，新建一個空白的模型文件，然后另存為“牙簽盒”。

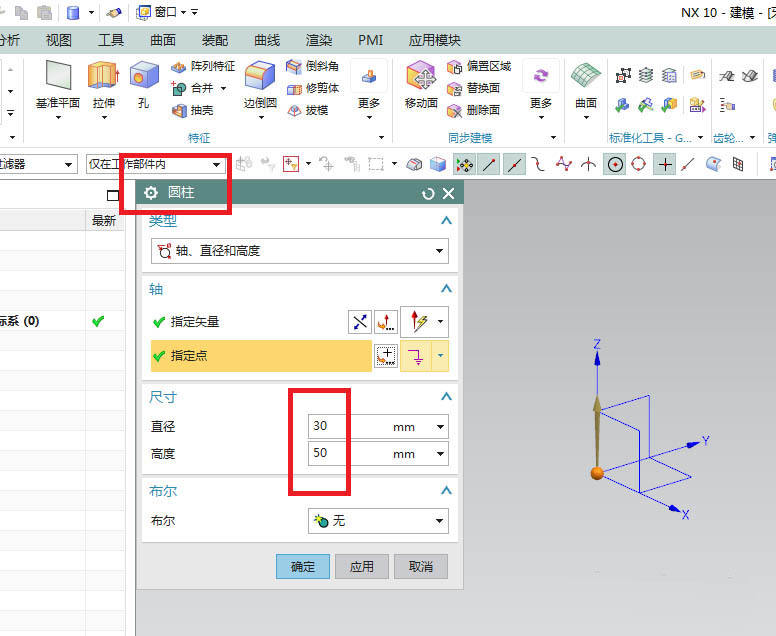

2、如下圖所示，執(zhí)行【菜單——插入——設計特征——圓柱體】，軸默認，設置尺寸：直徑30，高度50，點擊確定。

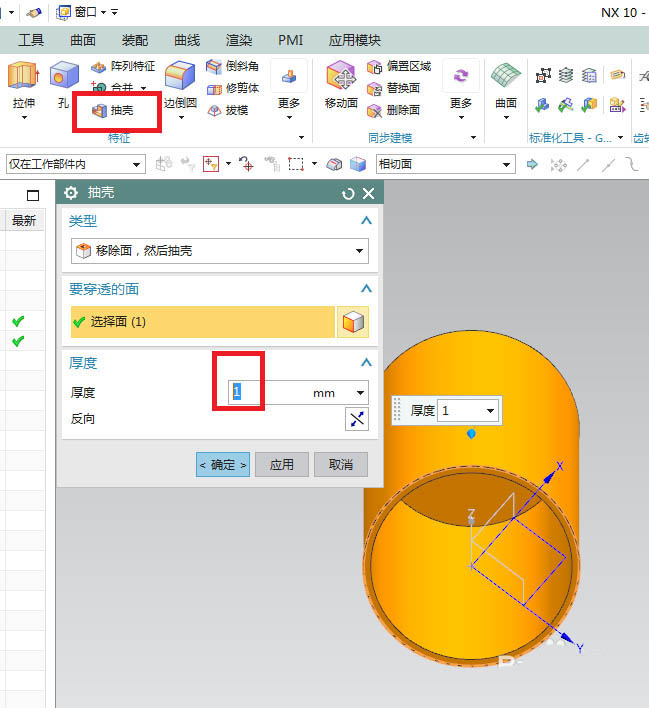

3、如下圖所示，點擊工具欄中的抽殼圖標，點擊圓柱體的底面，設置厚度1，點擊確定。
4、如下圖所示，執(zhí)行【菜單——插入——設計特征——圓柱體】，矢量默認，點擊反向，設置尺寸：直徑40，高度1，布爾求和。
5、如下圖所示，點擊工具欄中的拉伸圖標，點擊圓柱體的上表面。
6、如下圖所示，進入草圖，激活偏置曲線命令，向內偏置1，激活直線命令，畫一條豎直線段，添加幾何約束，豎直線段與縱軸重合，激活快速修剪命令，將線段和圓一起修剪，最后剩下個半圓，點擊完成，退出草圖。

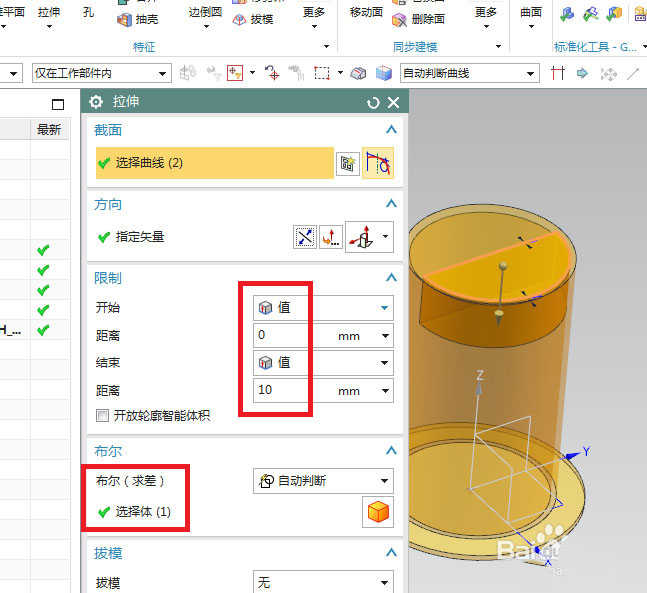

7、如下圖所示，看著預覽效果，布爾求差，點擊確定。
8、如下圖所示，點擊工具欄中的邊倒圓命令，點擊實體需要邊倒圓的邊線，對話框中設置半徑為0.5，點擊確定。

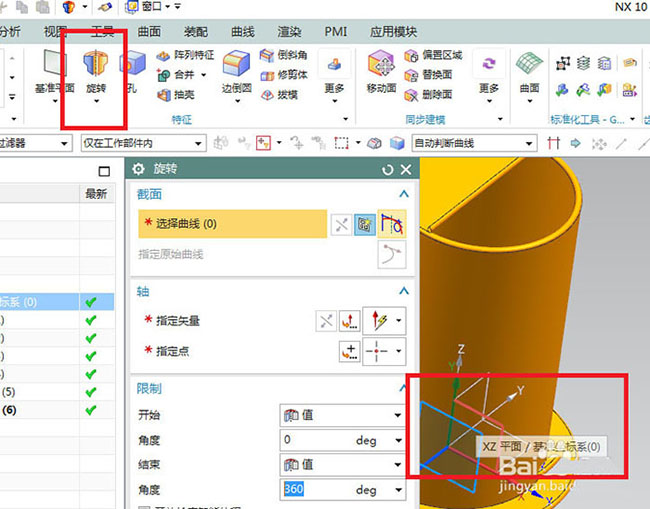

9、如下圖所示，點擊工具欄中的旋轉圖標，點擊基準坐標系中的XZ平面。
