Creo怎么建模環形折彎零件? creo環形折彎的創建方法
百度經驗 發布時間：2020-06-04 17:19:06 作者：紙間留沙
我要評論
我要評論Creo怎么建模環形折彎零件？Creo建模三維零件模型很方便，想要?jiǎng)?chuàng)建折彎零件，該怎么創建環形折彎呢？下面我們就來看看creo環形折彎的創建方法，需要的朋友可以參考下
Creo中想要?jiǎng)?chuàng)建環形折彎，該怎么創建呢？下面我們就來看看詳細的教程。

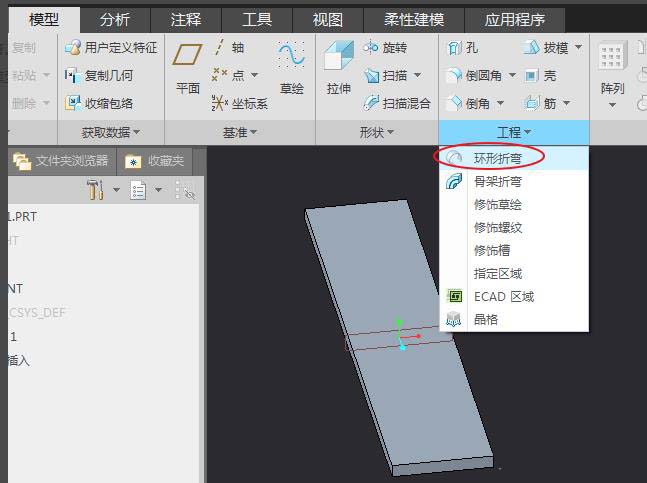

創建環形折彎。
點擊工具欄模型--工程類下拉箭頭，選擇“環形折彎”命令，進入特征編輯器。

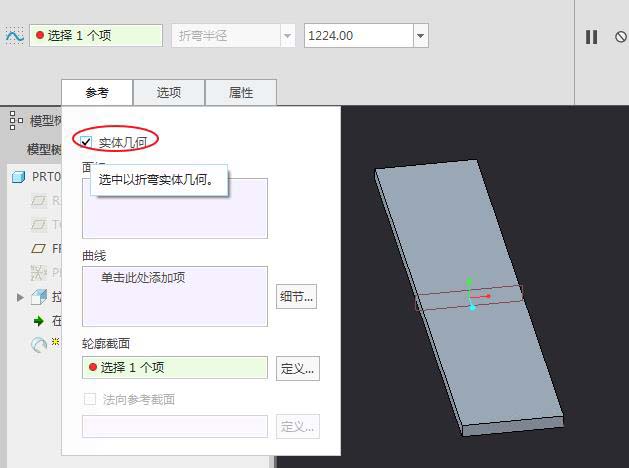

勾選實體幾何。
由于本例折彎對象為實體，因此打開“參考”選項卡，勾選“實體幾何”。
如果折彎對象為曲面，則不需勾選，直接選擇面組即可。

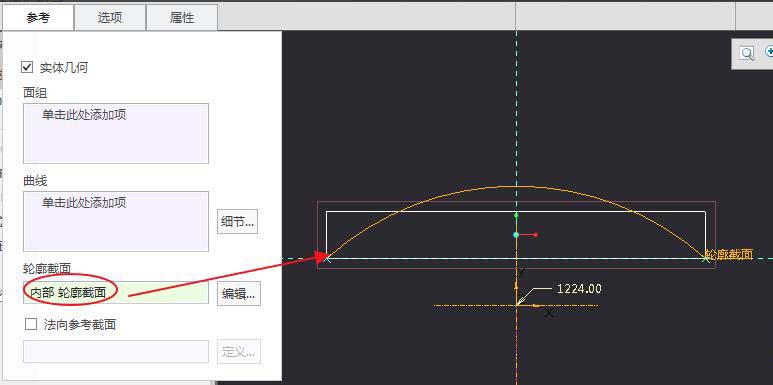

添加輪廓截面。
點擊輪廓截面右側的“定義”，添加截面草繪，作為環形徑向截面折彎輪廓。

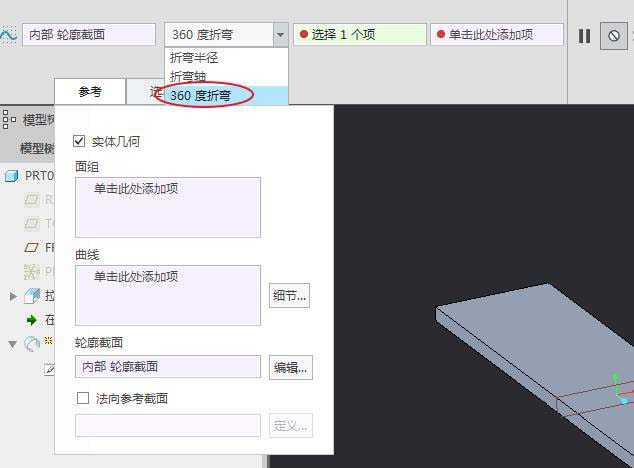

選擇折彎類型。
點擊編輯器頂部“折彎半徑”下拉列表，選擇折彎類型，本例選擇360度折彎。

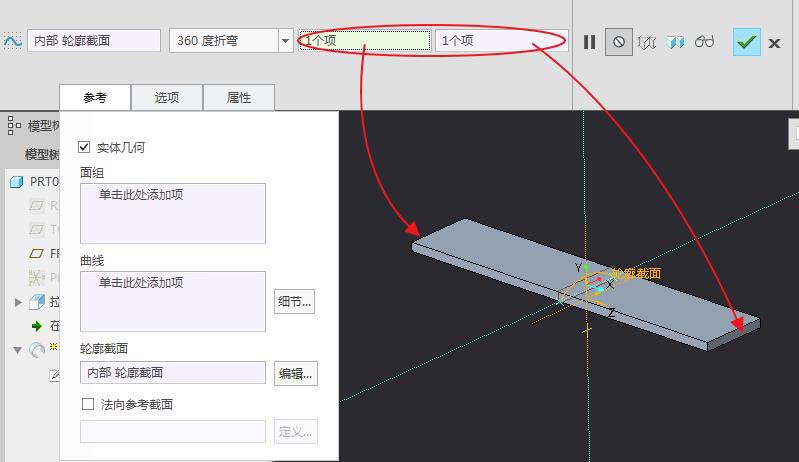

設定折彎參數或參照。
本例選擇實體的兩個端面作為折彎參照，即折彎后這兩個端面將連接在一起。

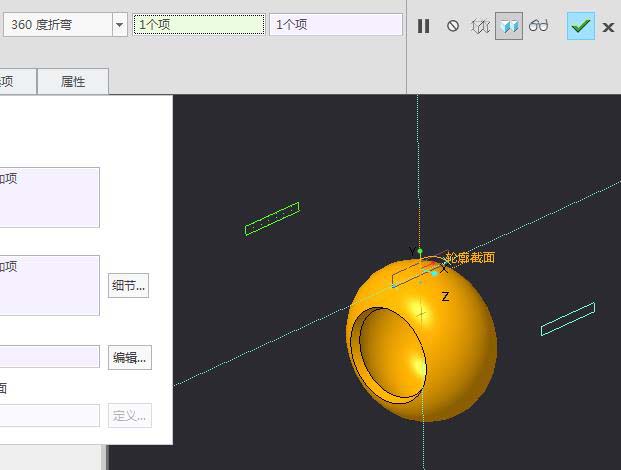

完成環形折彎。
預覽折彎效果，確認沒有問題之后，點擊“√”完成環形折彎特征的創建。
以上就是creo環形折彎的創建方法，希望大家喜歡，請繼續關注腳本之家。
