ProE軸命令怎么用? ProE用軸命令建模零件的技巧
我要評論ProE插入菜單下有一些高級特征命令，使用的不多，很多時候大家不清楚怎么使用，該怎么使用軸命令建模立體模型呢？下面我們就來看看詳細的教程。

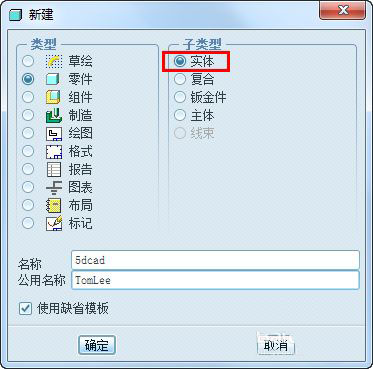

啟動proe軟件，在proe軟件界面點擊新建文件圖標，新建一個proe實體零件。

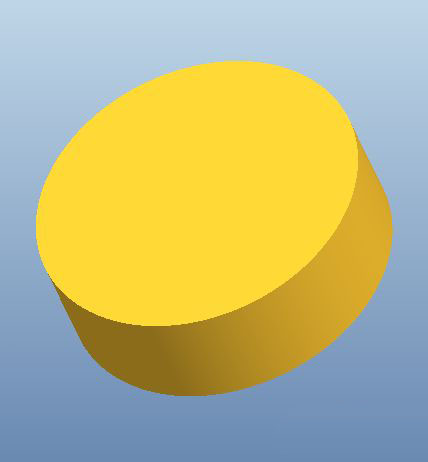

首先使用拉伸特征創建一個圓柱實體，因為軸特征需要先有實體才會激活指令。

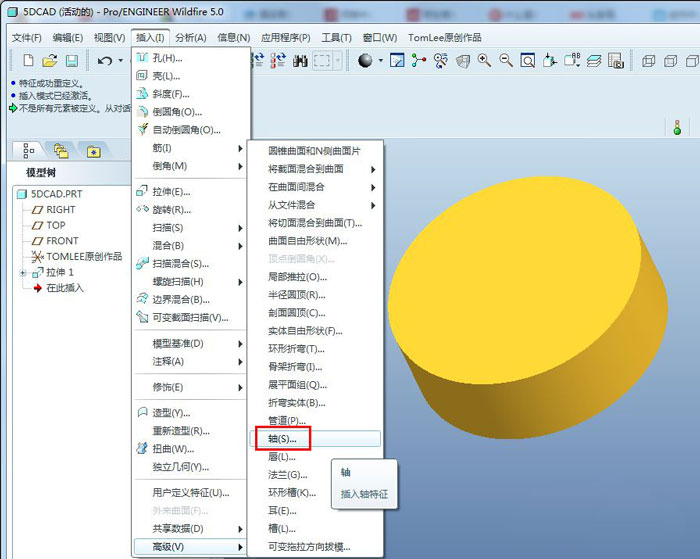

然后在ProE的插入菜單下的高級特征中啟動軸命令。

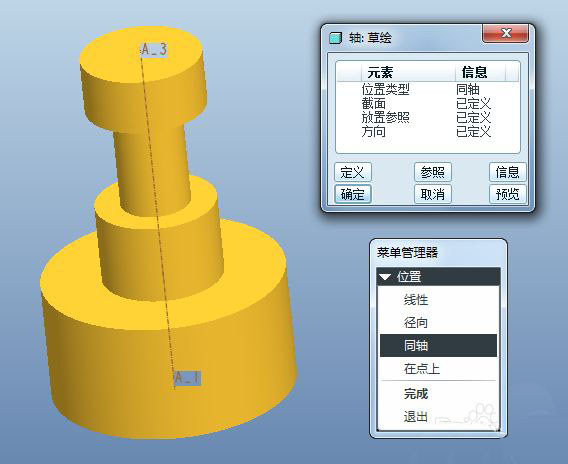

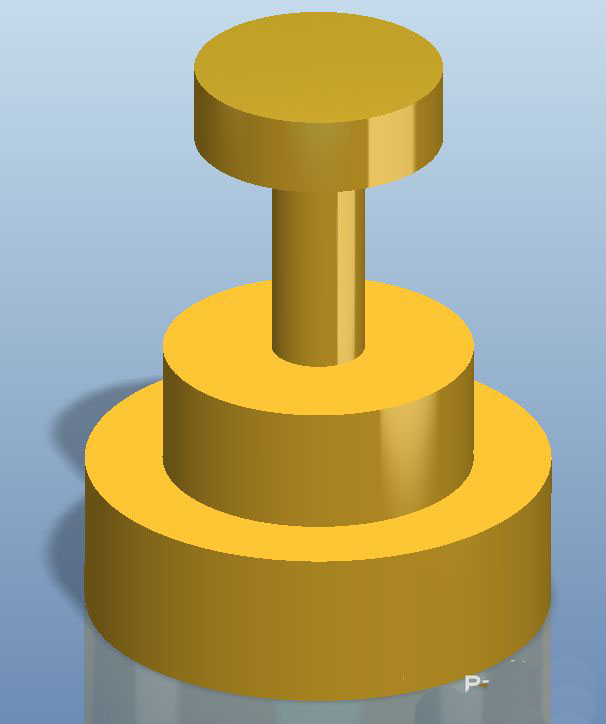

選擇同軸的方式創建一個軸特征，其實就是一個旋轉實體放置在了選擇的實體表面。
草繪截面需要繪制一根中心線，草繪截面在中心線一側，就跟畫旋轉特征一樣的要求。

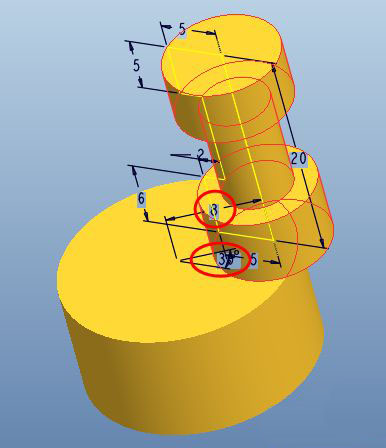

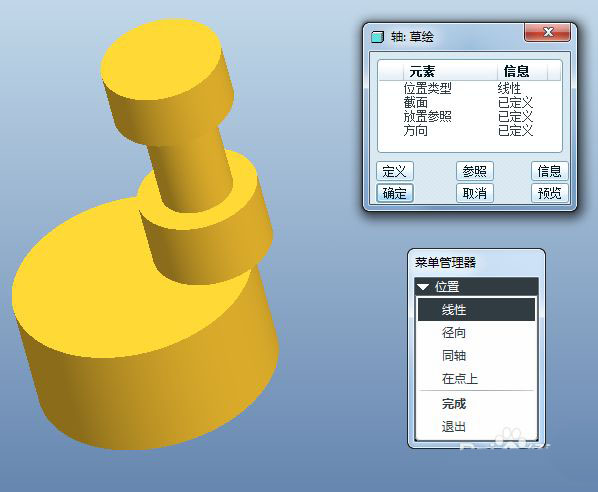

還可以選擇線性放置，就是參考兩個尺寸標注來放置旋轉實體，類似線性孔的放置。
也可以用徑向放置的方式，需要選擇一根基準軸和一個參考平面來標注角度和半徑尺寸。

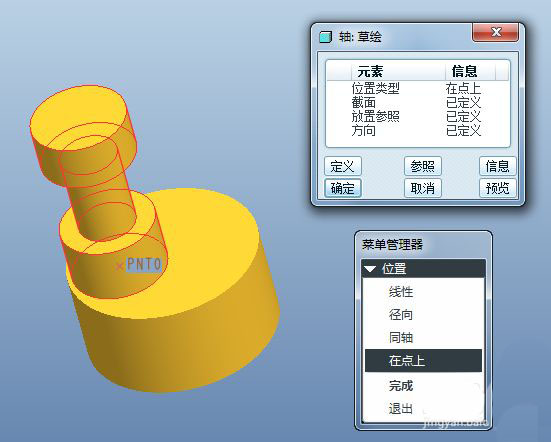

也可以創建一個基準點來放置旋轉實體。
注意事項：
如果要使用ProE高級特征，需要設置config選項allow_anatomic_features為yes。
需要先有實體才能激活軸特征命令。
以上就是ProE用軸命令建模零件的技巧，希望大家喜歡，請繼續關注腳本之家。
