creo工程圖導出CAD比例不對怎么辦? creo導出cad尺寸不對的解決方法
我要評論Creo是整合了PTC公司的三個軟件Pro/Engineer的參數化技術、CoCreate的直接建模技術和ProductView的三維可視化技術的新型CAD設計軟件包，是PTC公司閃電計劃所推出的第一個產品。
日常設計工作中我們經常會使用Croe和AutoCAD進行產品3D和2D的設計轉換，然而我們經常遇到的問題就是，使用Croe工程圖導出的2D產品圖，使用CAD打開的時候總是出現3D和2D比例不對的問題，如果，不解決這個問題的話，會造成比較嚴重的后果，針對這個問題，今天我來分享一下在設計的時候，如何設置Croe軟件參數來保證產品3D與2D比例一致。
creo工程圖導出CAD比例不對怎么解決？出現這個問題的原因很多，我們從多個方便分析解決。
方法一：

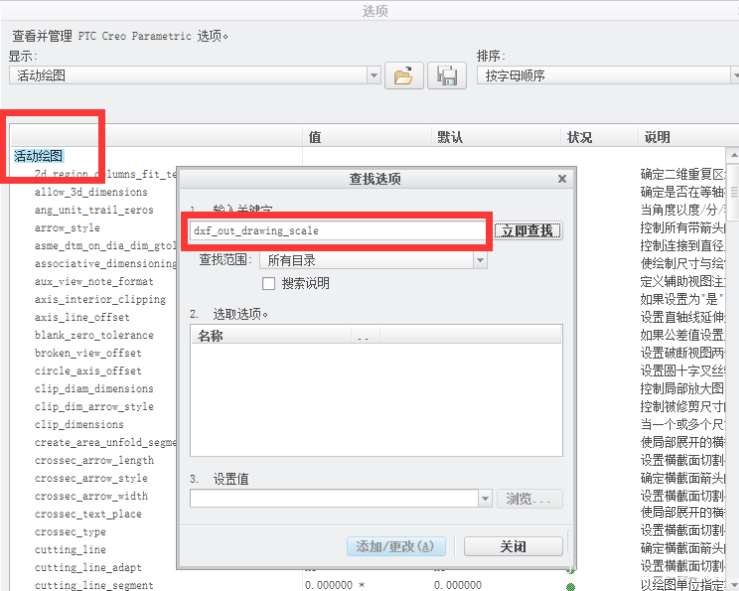

creo工程圖轉cad必須在config中添加
PTC Creo 9.0.10.0 + HelpCenter 中文無限制免費授權版(附安裝教程) Win64
- 類型：3D制作類
- 大?。?/span>7.79GB
- 語言：簡體中文
- 時間：2025-02-23

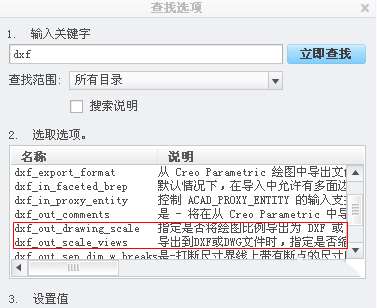

dxf_out_drawing_scale yes
dxf_out_scale_views yes
方法二：

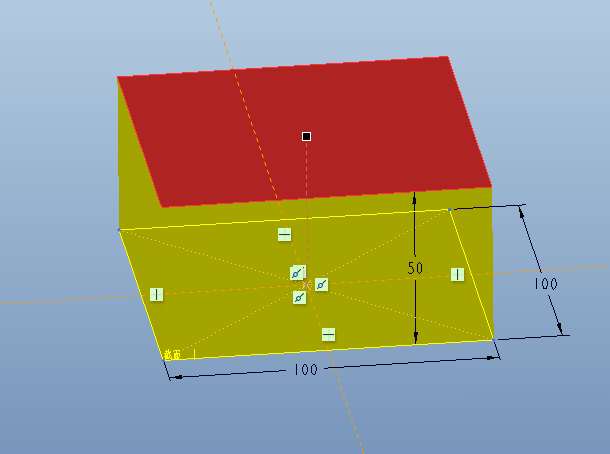

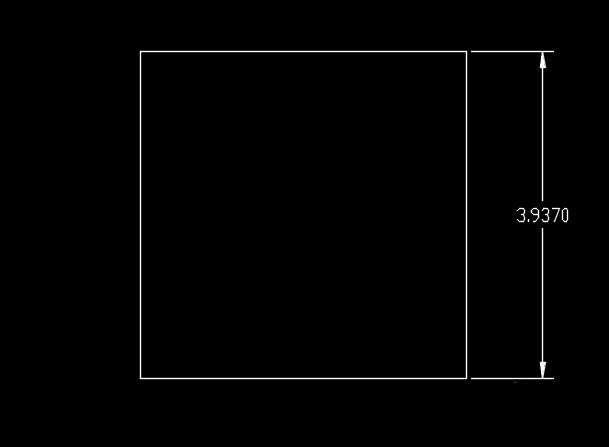

在修改之前，我們先新建一個模型導出工程圖測試下修改前的狀態，可以看到，本來100mm的尺寸導出后變?yōu)?.937

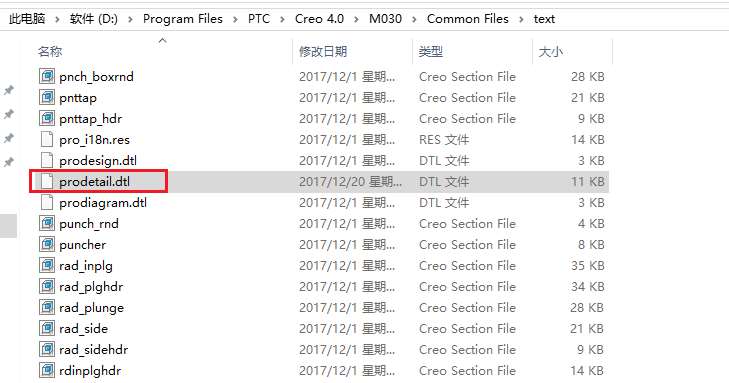

找到安裝目錄：D:\Program Files\PTC\Creo 4.0\M030\Common Files\text里的prodetail.dtl文件，用記事本打開

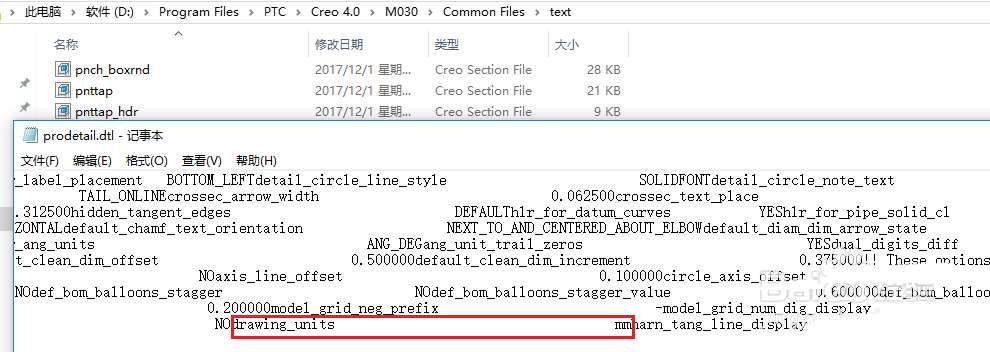

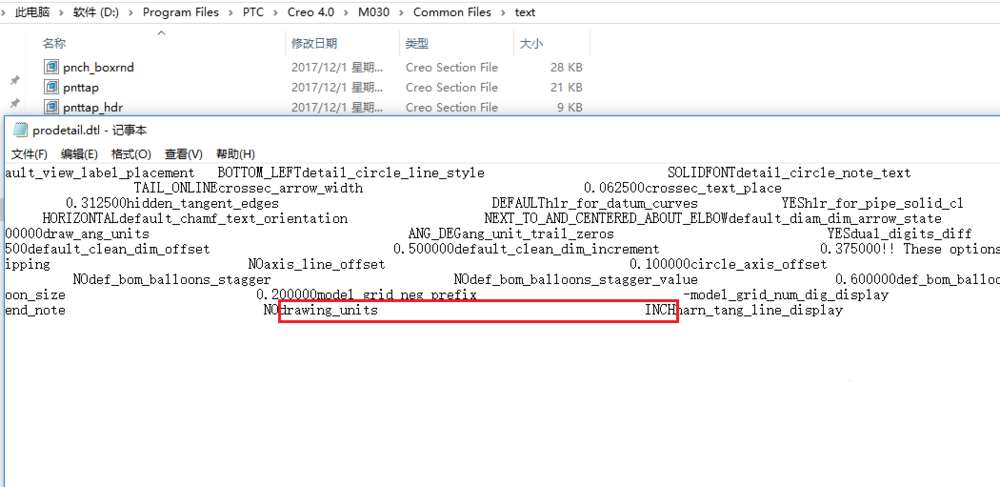

找到drawing_units INCH，將INCH替換為mm，保存替換后的文件

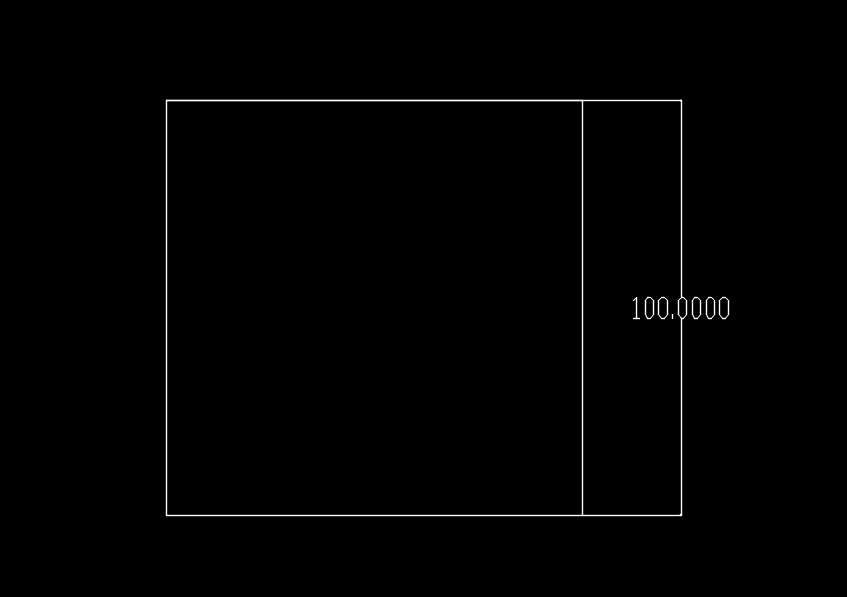

重新打開軟件，打開剛測試的模型，重新導出工程圖測試，可以看到比例沒有問題了
