CREO怎么建模控制滑塊的槽? CREO創建復雜的槽技巧
發布時間：2022-09-01 14:23:28 作者：佚名
我要評論
我要評論CREO怎么建模控制滑塊的槽？CREO經常建模各種零件，想要建模一個可以控制滑塊的槽，該怎么建模呢？下面我們就來看看CREO創建復雜槽的技巧
CREO如何通過造型控制滑塊創建復雜的槽？今天我們就來看看通過造型控制滑塊創建復雜槽的方法和技巧。
Proe5.0 M280終極版本 64位 中文特別版(附注冊機+許可證文件+安裝教程)
- 類型：3D制作類
- 大?。?/span>3.27GB
- 語言：簡體中文
- 時間：2017-06-14

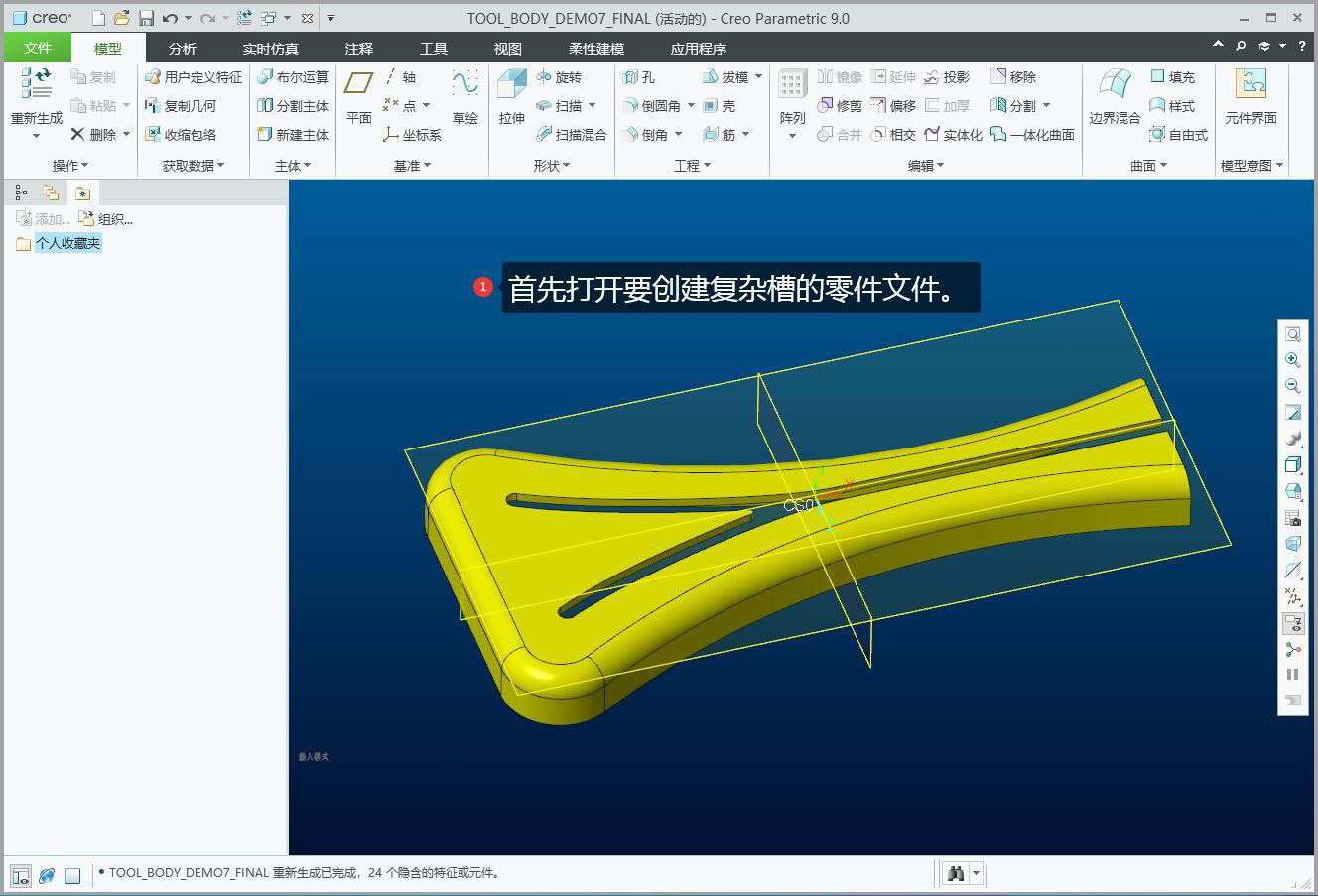

首先打開要?jiǎng)?chuàng)建復雜槽的零件文件。
在FRONT面繪制如下圖形。

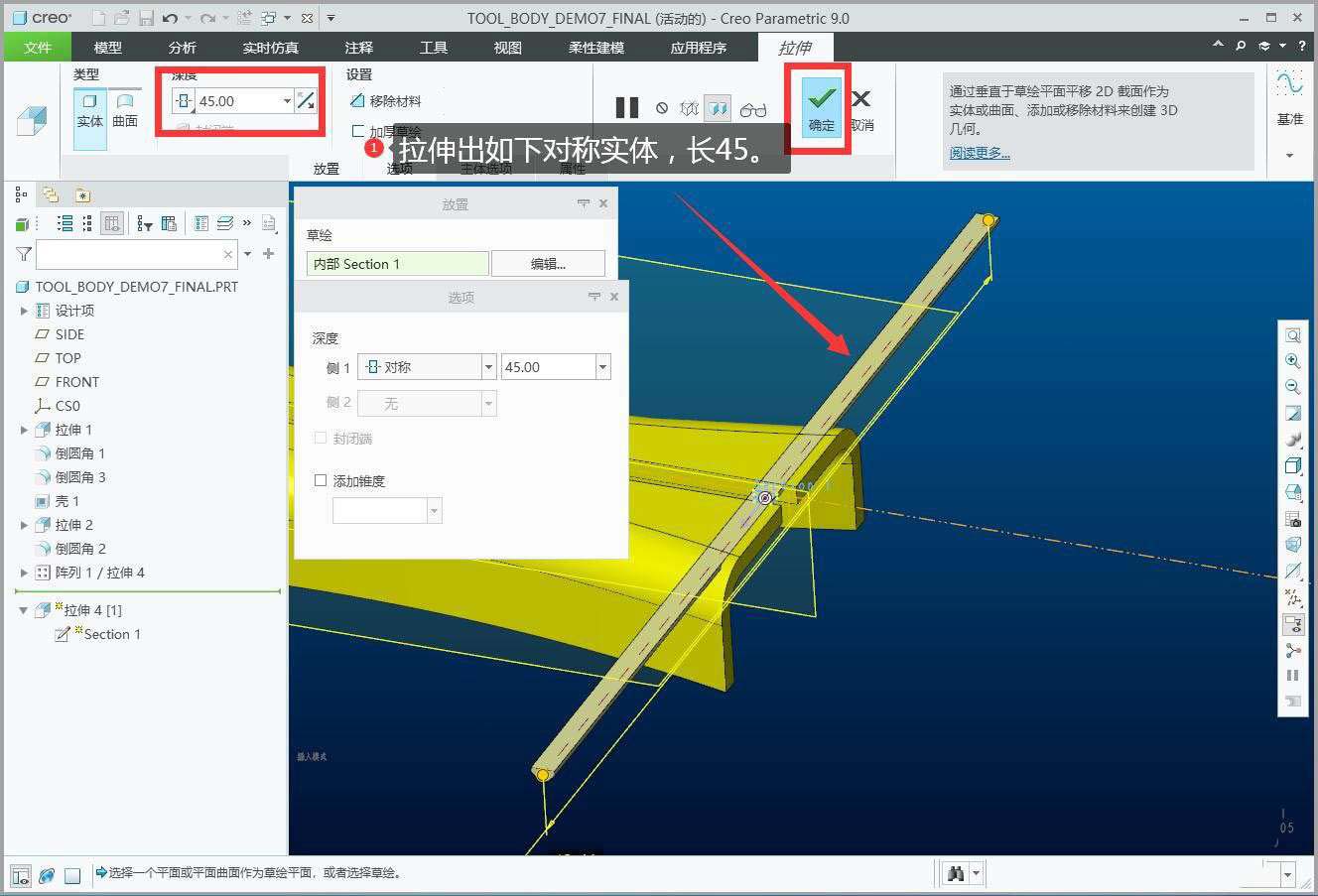

拉伸出如下對稱實體，長45。
通過“尺寸陣列”陣列出21個剛才拉伸的長實體。增量2.8。
將超出上表面的陣列拉伸切除掉。
創建布爾切除特征將主體2從主體1中切除。

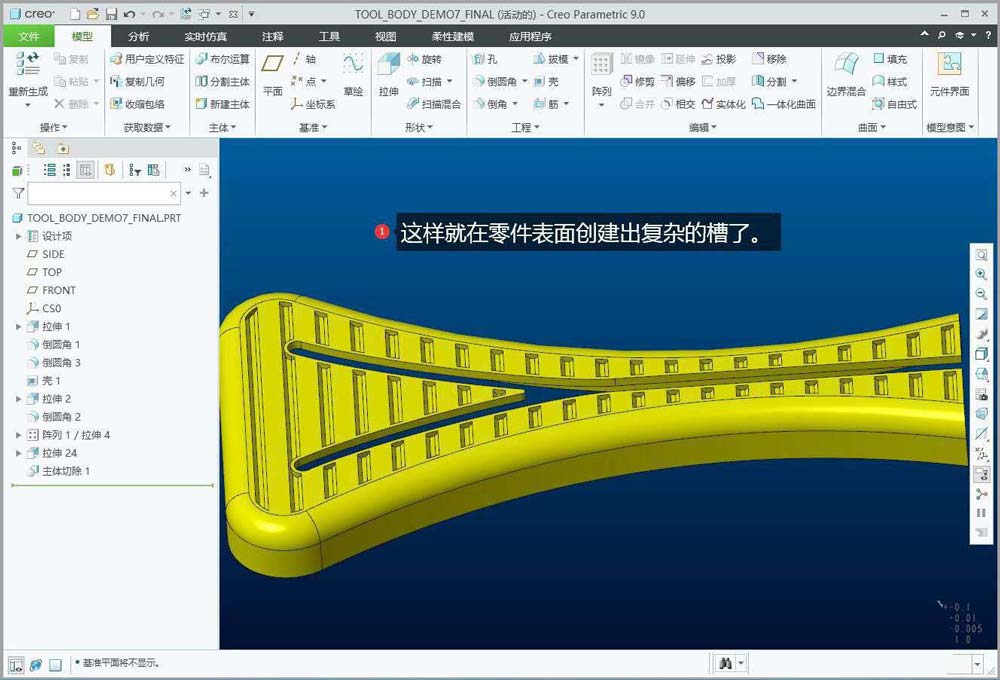

這樣就在零件表面創建出復雜的槽了。
以上就是CREO創建復雜的槽技巧，希望大家喜歡，請繼續關注腳本之家。
