.MIF File Generator Utility是一款mif文件生成器，.MI文件是當你實例化一個ROM或RAM中的示意圖或AHDL文件，你必須與一些默認的數據預加載的EAB選項來指定.MIF文件，使用這款mif文件生成工具可以通過默認的數據預加載EAB選項來指定生成的mif文件，將生成的文件轉化成正弦或余弦數字波形，多個參數可自定義，需要的朋友歡迎下載！

軟件介紹

.MIF File Generator Utility將生成MIF文件正弦或余弦數字波形。您可以選擇指定幾個參數，如振幅，偏移角度范圍等。

mif文件就是存儲器初始化文件，即memory initialization file，用來配置RAM或ROM中的數據。生成QuartusII11.0可用的mif文件，有如下幾種方式：

利用Quartus自帶的mif編輯器：

優點：對于小容量RAM可以快速方便的完成mif文件的編輯工作，不需要第三方軟件的編輯;

缺點：一旦數據量過大，一個一個的輸入會使人崩潰;

使用方法

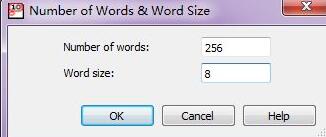

在quartus中，【file】/【new】，選擇Memory Initialization file，彈出如下窗口：

軟件截圖1

Number of words：可尋址的存儲單元數，對于8bit地址線，此處選擇256;

words size：存儲單元寬度，8bit;

然后點擊“OK”.

軟件截圖2

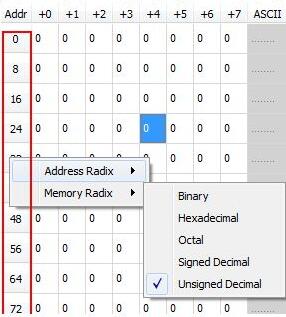

在表格中輸入初始化數據;

右鍵單擊左側地址值，可以修改地址和數據的顯示格式;

表中任一數據的地址=列值+行值，如圖中藍色單元的地址=24+4=28;

對每個單元填寫初始值之后，將文件保存即可。

利用mif軟件來生成：

無論使用什么編輯器，必須保證mif文件的格式如下：冒號左邊是地址，右邊是數據;分號結尾;

DEPTH = 256;

WIDTH = 8;

ADDRESS_RADIX = HEX;

DATA_RADIX = HEX;

CONTENT

BEGIN

0000 : 0000;

0001 : 0000;

0002 : 0000;

……(此處省略一千字*.*)

00FA : 00FF;

00FB : 00FF;

00FC : 00FF;

00FD : 00FF;

00FE : 00FF;

00FF : 00FF;

END;

這里推薦一款mif生成器：Mif_Maker2010.exe，可以百度下載;

使用高級語言：

用C語言或者matlab語言等來生成，C語言生成代碼如下：本代碼生成一個正弦波的數據波形，保存在TestMif.mif中。

#include

#include

#define PI 3.141592

#define DEPTH 128 /*數據深度，即存儲單元的個數*/

#define WIDTH 8 /*存儲單元的寬度*/

int main(void)

{

int i,temp;

float s;

FILE *fp;

fp = fopen("TestMif.mif","w"); /*文件名隨意，但擴展名必須為.mif*/

if(NULL==fp)

printf("Can not creat file!\r\n");

else

{

printf("File created successfully!\n");

/*

* 生成文件頭：注意不要忘了“;”

*/

fprintf(fp,"DEPTH = %d;\n",DEPTH);

fprintf(fp,"WIDTH = %d;\n",WIDTH);

fprintf(fp,"ADDRESS_RADIX = HEX;\n");

fprintf(fp,"DATA_RADIX = HEX;\n");

fprintf(fp,"CONTENT\n");

fprintf(fp,"BEGIN\n");

/*

* 以十六進制輸出地址和數據

*/

for(i=0;i

{

/*周期為128個點的正弦波*/

s = sin(PI*i/64);

/*將-1～1之間的正弦波的值擴展到0-255之間*/

temp = (int)((s+1)*255/2);

/*以十六進制輸出地址和數據*/

fprintf(fp,"%x\t:\t%x;\n",i,temp);

}//end for

fprintf(fp,"END;\n");

fclose(fp);

}

}

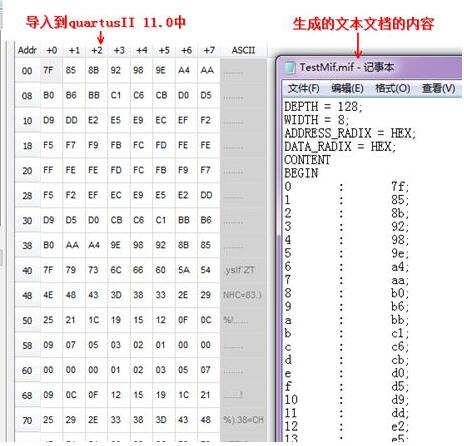

驗證生成的數據是否正確：用記事本打開生成的mif文件，同時用Quartus打開mif文件，內容如下：

軟件截圖3

能成功導入，且數據一致，說明生成正確。
