Creo Illustrate 6特別版是一款由PTC公司推出的專業3D技術插圖軟件，該軟件可以幫助設計人員從復雜的3D CAD數據中簡化2D和3D插圖，有效地提升準確性和清度，軟件可以與creo6.0完美兼容，PTC Creo Illustrate 6.0 能識別不同的 CAD 格式，并且與 PTC Windchill、PTC Creo 和 PTC Arbortext 產品完全集成，新版本還擁有改進的序列工具和全新的流程，歡迎大家前來下載使用。

Creo Illustrate 介紹

PTC Creo Illustrate 將卓越的 3D 插圖功能與相關的 CAD 數據結合起來，提供特定于配置的圖形化信息，這些信息準確反映了當前的產品設計，可用于操作、維修和維護產品。PTC Creo Illustrate 提供了一個專用環境，以及創建豐富的 3D 技術插圖所需的功能。這些插圖用于以圖形方式清楚地傳達復雜的產品和程序。

PTC Creo Illustrate 能識別不同的 CAD 格式，并且與 PTC Windchill、PTC Creo 和 PTC Arbortext 產品完全集成，可快速提供最新的 3D 技術信息和維修信息，從而幫助在產品的整個生命周期中支持產品。此外，這個功能強大的軟件可以重新構建 CAD 工程 BOM，以便為零件和維修流程或其他插圖用途創建信息結構。

功能和優勢

清晰傳達復雜的信息 - 創建 3D 動畫，以直觀地描述復雜的維修流程，從而便于讀者理解

降低翻譯成本 - 用圖解的逐步流程、3D 動畫、圖解零件列表和文字的其他圖形表示形式取代文字

提高插圖畫家的工作效率 - 通過與原始的 CAD 文件保持關聯，在整個維修信息生命周期中自動管理插圖的變化

自動創建零件列表 - 直接從 CAD 元數據產生動態零件列表，從而生成零件列表和注解

主要特色

使用 2D/3D 技術插圖傳達復雜的服務和備件信息

現在，由于產品越來越復雜，提供高效且及時的服務需要圖形支持。高質量的技術圖是重要的服務資產，使技術人員能夠識別所需的正確零件并成功執行服務任務。PTC Creo Illustrate 6.0 從復雜的 3D CAD 數據中簡化 2D 和 3D 插圖，在整個生命周期中提供特定于配置的圖形信息。

這些技術插圖準確反映當前的產品設計并傳達復雜的服務和備件信息，而且這些信息很容易更新以反映產品和備件的更改。Creo Illustrate 還可重建 CAD 工程物料清單 (eBOM)，以創建用于零件、服務過程或其他插圖的維修物料清單 (sBOM)。

一、Creo Illustrate：

1、通過加快維修和維護速度，改進產品性能和客戶體驗。

2、將不同的 CAD 格式合并為一種獨立的工具，而且可以與 Windchill、Creo 和 Servigistics Arbortext 產品完全集成。

3、用圖解的分步程序、3D 動畫、圖解零件列表和其他圖形表示取代文字，以降低翻譯成本。

4、通過視覺化演示復雜服務程序的 3D 動畫清晰傳達復雜的服務信息。

5、通過與原始的 CAD 文件保持關聯，在整個服務信息生命周期中自動管理插圖更改，以提高插圖作者的工作效率。

6、直接從 CAD 元數據自動創建零件列表和標注，以生成動態零件列表，從而提高服務和備件準確性。

7、提供 2D 和 3D 發布與導出功能，可將插圖重復用于其他目的。

二、Creo Illustrate Schematics

如今的產品當前朝著現實和數字屬性融合的方向發展，所以數字方面出錯的可能性不亞于現實方面。技術人員能夠改變示意圖數據的用途，便能更準確地排除故障并識別問題的準確位置。

三、Creo Illustrate Schematics 模塊支持改變示意圖用途，以增強下游交互式故障排除能力，而且

1、允許利用示意圖代表的 3D 模型進行交互式交叉選擇亮顯

2、支持基于所需的數據解釋應用顏色(例如，表示功率與數據，不同電線上的電壓或每根電線的實際顏色)

3、與工程數據保持相關性，因而可輕松、可靠地進行更新

4、通過交互式導航強化對示意圖數據的理解

Creo Illustrate 6.0安裝破解教程

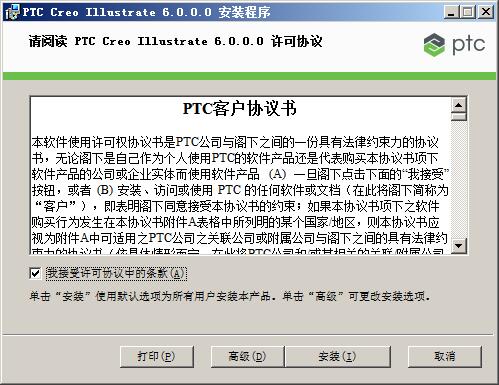

1、解壓后雙擊“Setup.exe”出現協議，選擇我接受

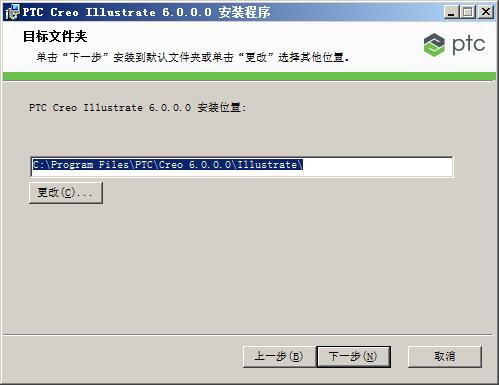

2、點擊級設置軟件安裝目錄，默認為“C:\Program Files\PTC\Creo 6.0.0.0\Illustrate\”，點擊更改可以自定義安裝位置

3、如下圖，點擊安裝就可以了

4、稍等一會兒就會完成軟件的安裝了

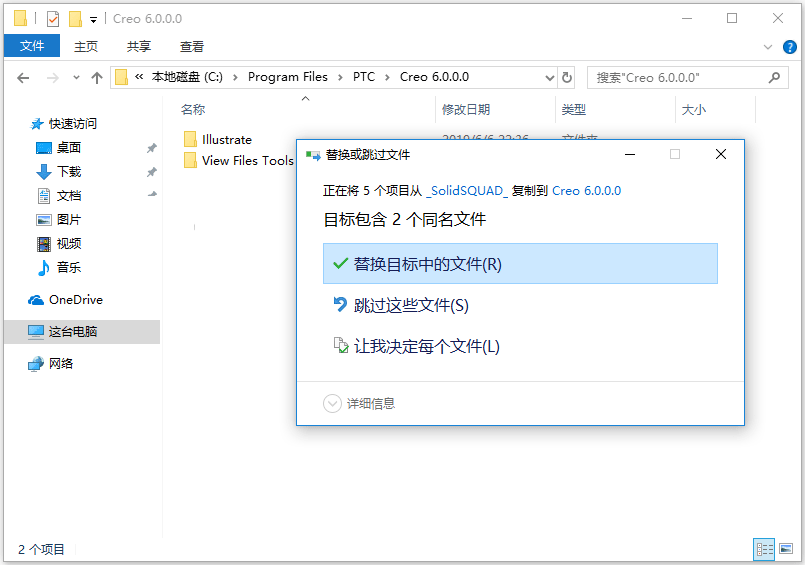

5、軟件安裝完成，復制Illustrate，替換原文件

默認路徑C:\Program Files\PTC\Creo 6.0.0.0

6、打開PTC.LICENSE.WINDOWS.2019-06-01-SSQ

雙擊FillLicense.bat，自動生成許可證文件PTC_D_SSQ.dat

復制PTC_D_SSQ.dat到一個指定位置，比如C:\Program Files\PTC

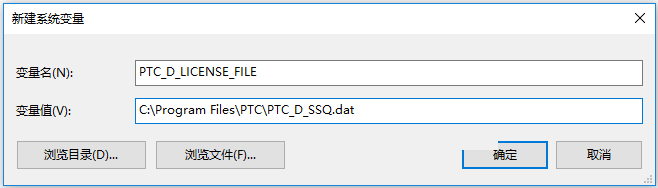

右鍵我的電腦——>屬性——>高級系統設置——>環境變量，創建系統環境變量

變量名：PTC_D_SSQ.dat

變量值：指向PTC_D_SSQ.dat

7、安裝破解完成，ENjoy

Creo Illustrate 6.0新功能

改進序列工具：Creo Illustrate 中的“序列”(Sequence) 工具包括新的選項，用于創建增強現實體驗或動畫技術插圖。您可以使用這些選項執行以下操作，以輕松創建、編輯和導出增強現實體驗或動畫技術插圖： 反轉序列的時間線，或反轉序列中單個步驟的時間線。合并或分割序列步驟。在圖之間復制并粘貼序列步驟，或粘貼到新圖中。定義一個或多個發布點，以從序列步驟或動畫發布 2D 圖像。將序列導出為影片。

選擇集:使用已保存的選擇集可以輕松地重新選擇多個項。這有助于動畫處理多個不是來自同一裝配的零件。在 Creo Illustrate 6.0.0.0 中，您可以在“sBOM”(sBOM) 或“零件”(Parts) 功能區中找到“創建集合”(Create Set)。

導入支持的新文件類型：Creo Illustrate 支持導入 SolidWorks 數據。

Windchill 直接鏈接 – 工作流改進：新增一個工作流用于直接鏈接 Windchill。您可以檢出 Windchill 文件或以只讀方式打開。這使您可以在使用 Windchill 時對檢入和檢出過程進行更直接的控制。

MPMLink 的直接連接：在 Creo Illustrate 6.0.0.0 中，有用于 MPMLink 的直接連接。

放棄對 WWGM 的支持：Creo Illustrate Creo Illustrate 不再支持 Windchill Workgroup Manager。為對多個 Windchill 版本提供更好的支持，Creo Illustrate 6.0.0.0 及更高版本將放棄 WWGM 的支持。請轉為使用 Windchill 直接連接來連接 Windchill 服務器。
