visualarq是一款用于Rhino7的三維建筑設計工具，該軟件功能強大，使用起來也是非常的便捷好用，能夠幫助用戶快速完成各種復雜的建筑架構設計，并且還能夠支持自定義對象、樣式等，通過添加強大的架構對象樣式和動態文檔工具來增強Rhino7，讓你輕松編輯各種3D建筑模型，同時使用它用戶還可以對自己的硬件、測試、調試等等進行規劃，幫助你快速的表達的意思，簡單的設計圖形的編程邏輯，提高用戶的工作效率。

除此之外，visualarq電腦版還可以幫助用戶快速完成各種復雜的建筑架構設計，支持自動組合到您的建筑模型上，甚至還有參數化建筑對象的庫集，其中就包括：墻體、幕墻、橫梁、立柱、窗戶、門、墻板、扶手、樓梯和屋頂，讓你可以在任何時候輕松創建、修改和編輯對象， 自動重新計算會將其調整為更改，還有超多其他功能等你來體驗，需要的朋友歡迎前來下載。

visualarq新功能

一、組件

- 解構屋頂組件，當從表面創建屋頂時檢索原始表面

- 獲取梁的起始和結束切割平面的組件

- 獲取梁的起始平面和結束平面的組件

二、用戶

- 使用 Grasshopper Player 引用 VisualARQ 對象

三、 風格

- 設置平面類型的GH樣式參數值

- 接受“平面”作為元素和家具樣式定義中的插入點

四、幫助

- 為視頻教程添加語音

五、安裝問題

- 由于加載 Tibidabo.rhp 問題而導致 VisualARQ 安裝錯誤

六、語言

- 添加繁體中文

七、目的

- 使 vaFillet 命令對您想要連接的墻邊緣側敏感

八、對象

- 幫助中添加vaSection命令

九、遙測

- 收集遙測分析

十、改進

-  腳本：

- 獲取和設置對象的節屬性的方法

- 獲取和設置樣式和組件屬性的API方法

- 通過API獲取VisualARQ對象的Material屬性

- SubtractSolids、AddSolids 和 ExtractSolids 的方法

- 獲取元素描述的方法

- 樓梯的方法

- 為 Spaces 添加方法

十一、動態部分

- 剖面線非常密集，導致顯示速度非常慢

十二、 組件

- 為Explode組件添加“Components Filter”輸入

- 在 Is Kind Of？ 中將平面圖添加為對象類？成分

- 當作為主機檢索時，從 VisualARQ 墻轉換為 Guid

- 將“自動更新”輸出添加到解構剖面視圖選項組件

- 將“自動更新”輸入添加到剖面視圖選項組件

- 在“屋頂選項”組件中添加“頂部切割高度”輸出

- 在“屋頂選項”組件中添加“頂部切割高度”輸入

- 將“Edge Cut”輸出添加到“解構板選項”組件中

- 將“Edge Cut”輸入添加到“Slab Options”組件中

- 在解構窗口選項組件中添加“最大光圈”輸出

- 在窗口選項組件中添加“最大光圈”輸入

- 在解構門選項組件中添加“最大孔徑”輸出

- 在“門選項”組件中添加“最大光圈”輸入

- 在解構窗口選項組件中添加“剪切深度”輸出

- 在窗口選項組件中添加“剪切深度”輸入

- 在解構門選項組件中添加“切割深度”輸出

- 在“門選項”組件中添加“切割深度”輸入

- 在解構列選項組件中添加“插入標記”輸出

- 在列選項組件中添加“插入標記”輸入

visualarq基本操作

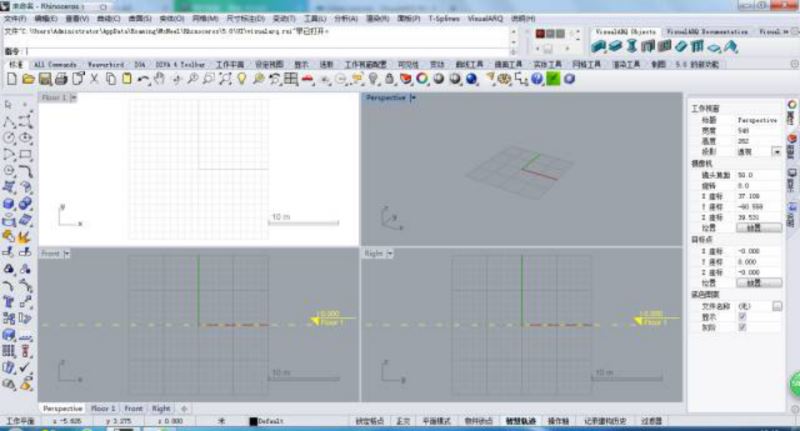

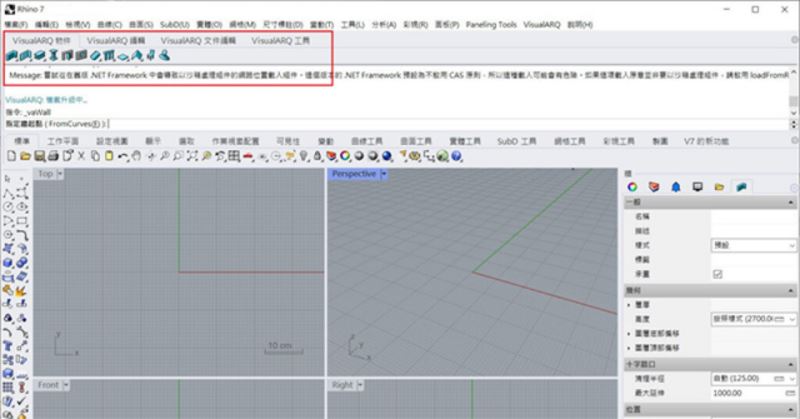

1、打開一個以米為單位的Visual ARQ模板文件，即進入了Visual ARQ的建模環境。如下圖：

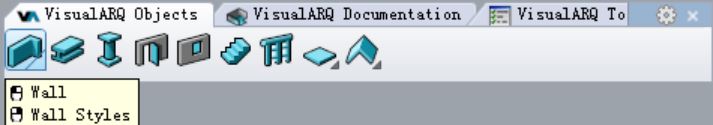

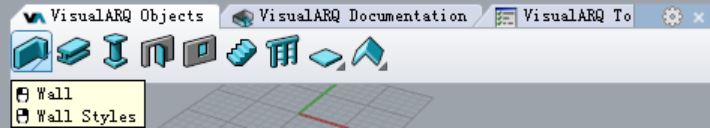

2、我們會發現top視圖變?yōu)榱税咨尘?，并且在透視視圖之外的三個視圖生成了比例尺，在立面視圖生成了標高標注。接下來介紹墻體、門、窗等基本構建的創建。首先是墻體。左鍵單擊下圖按鈕創建墻體。

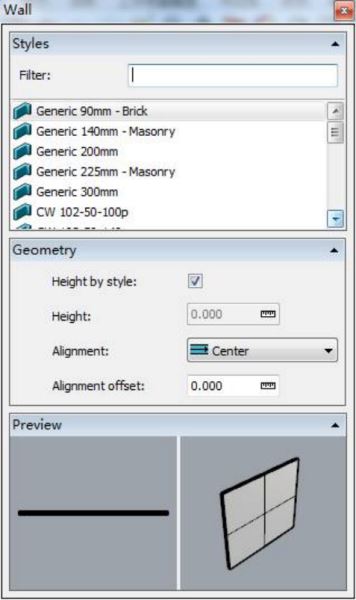

3、單擊后會出現如下對話框，非常像Revit左側的屬性欄。

4、那么在這個屬性框里我們可以選擇不同的墻體樣式，Visual ARQ會預先設定一些墻體參數供使用這選擇，也可以自己設定，將會在第二篇推送中講解。

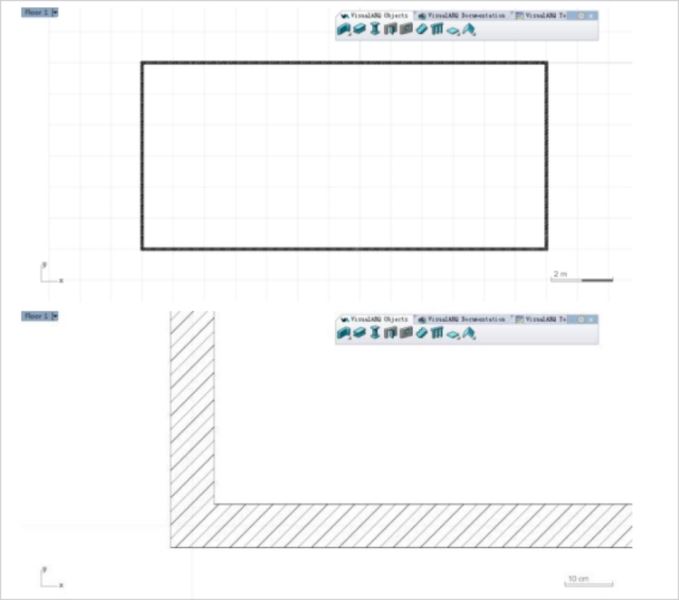

5、在top視圖中繪制選擇的墻體，如下：

6、你會發現墻體就行了填充，并且在交角出都已經進行了處理，完美轉接。當然，墻體的填充樣式也是可以自己設定的，也可以設定為不填充。如下圖，轉接處也被處理了。

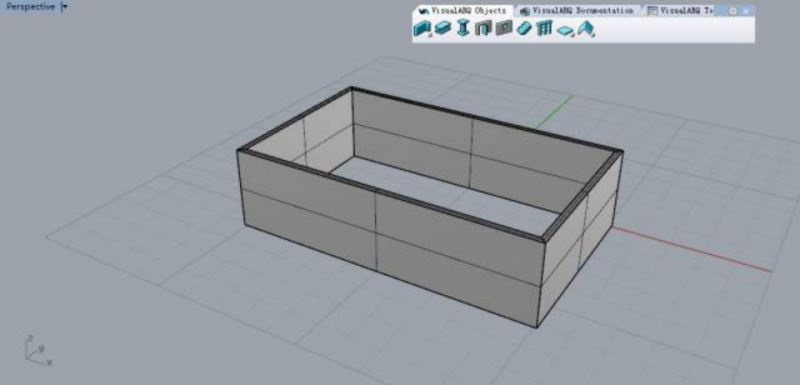

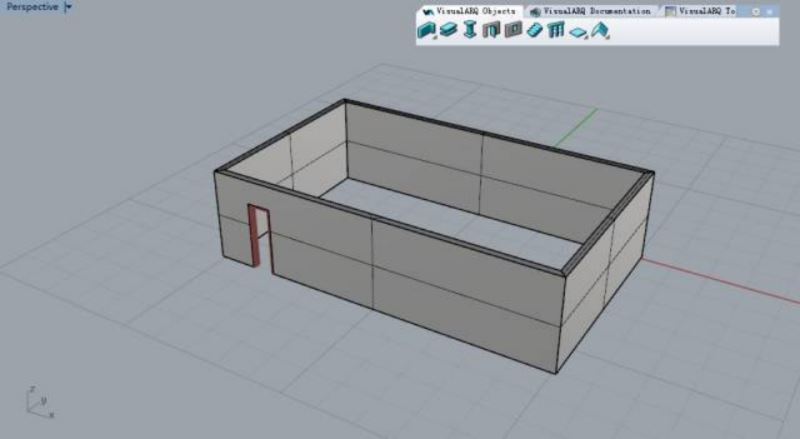

7、同時，我們會發現三維視圖上也隨之創建了實體墻體。很厲害有沒有？？

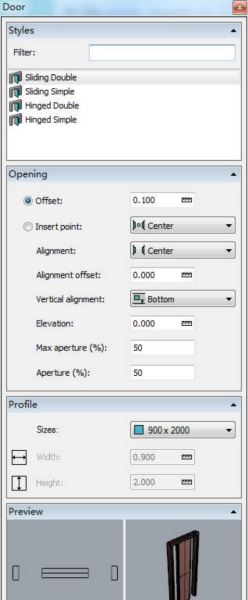

8、當然還有更厲害的，我們接下來創建門。同樣單擊創建門工具，彈出屬性欄：

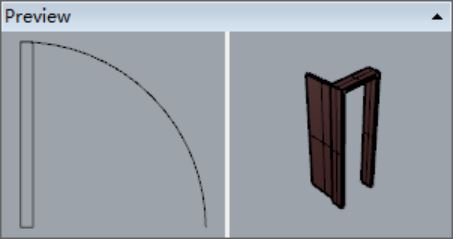

9、我們選擇常用的這個樣式：

10、在墻體上創建門：

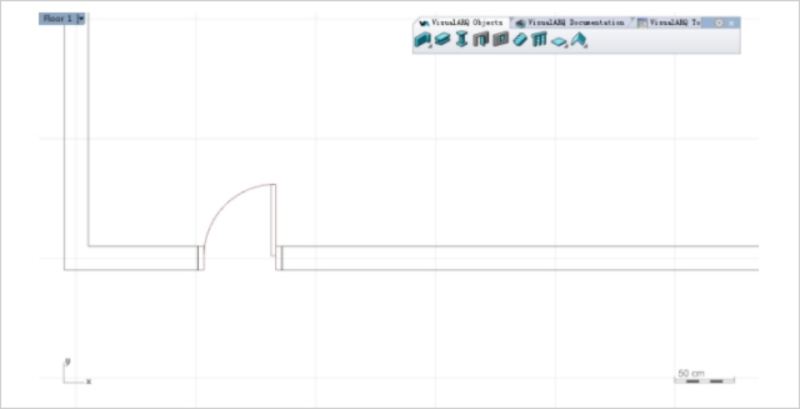

11、你會發現類似于天正或者Revit，門對墻體進行了剪切，同時三維視圖上也在墻體上創建了門：

12、這是墻體與門的基本創建，當然還有窗、樓板、屋頂、柱等等。方法類似。并且都是以Revit的方式平面與三維同時創建。top視圖的顯示樣式為施工圖的標準方式。

當然僅僅是使用Visual ARQ提供的默認構件是不能滿足我們需求的，我們可以自定義構件樣式，類似于Revit中的自定義族。

以自定義墻體為例，右鍵單擊創建墻體按鈕：

13、彈出如下屬性框：

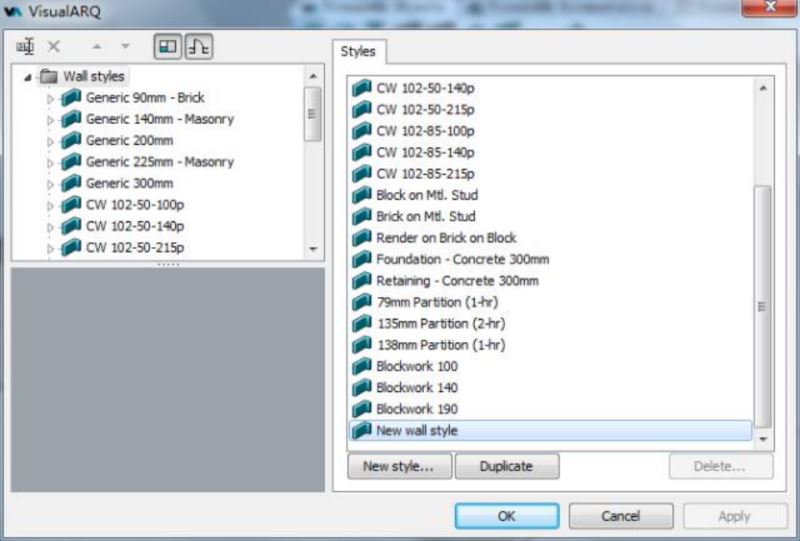

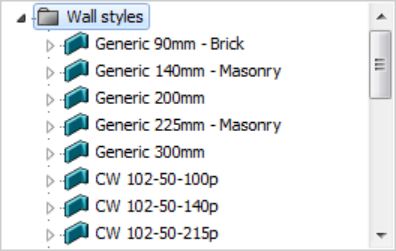

14、這就是墻體的屬性修改面板，我們可以修改已經存在的墻體的參數，也可以自己創建新的墻體。wall style處右鍵創建新的墻體樣式：

15、彈出如下面板：

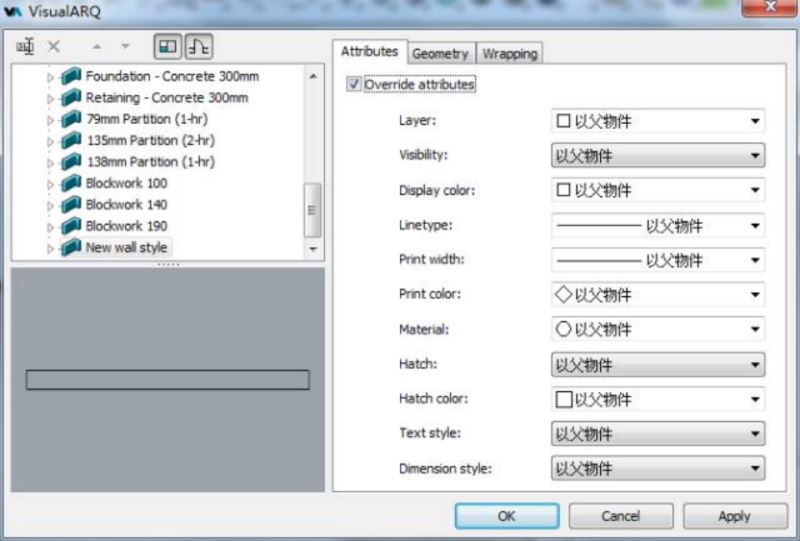

16、我們可以修改墻體的Attributes、Geometry、Wrapping三個屬性參數。例如修改墻體的厚度與高度、填充樣式、平面上的顯示顏色、交接處的處理方式等等。屬性修改完成后即可點擊確定，在創建墻體面板里就能找到我們創建的新墻體樣式了：

設置說明

1、按照屏幕上的說明將文件保存到硬盤。

2、關閉所有正在運行的 Rhinoceros 實例。

3、如果您安裝了 VisualARQ 的早期版本，請先使用 Windows® 控制面板上的“添加或刪除程序”選項將其卸載。

4、運行下載的安裝程序，然后按照屏幕上的說明操作直至完成。

5、如果需要重新啟動，請在運行 Rhinoceros 之前重新啟動計算機。

- 在解構列選項組件中添加“鏡像”輸出

- 在Column Options組件中添加“Mirrored”輸入

- 在 Deconstruct Beam Options 組件中添加“Profile Mirrored”輸出

- 在Beam Options組件中添加“Profile Mirrored”輸入
