適配英特爾酷睿 Ultra 200 系列的 800 系主板已經正式上市，相較上代，800 系主板在多個方面進行了升級：它擁有更多的 PCIe 通道，支持更高頻率的 UDIMM DDR5 內存以及最新的 CUDIMM DDR5 內存，并且原生支持 雷電4 和 USB4 接口，傳輸速度最高可達 40Gbps，外接擴展能力顯著提升。

銘瑄終結者 B860M 是銘瑄最新推出的入門級 B860 主板，定價不到 900 元，卻配備了罕見的 USB4 接口，這可能是目前唯 一 一 款在 千 元內配備該接口的主板，別說同級別了，許多入門級的 Z890 主板也難以做到。為此，昭華也是首發就入手了這款主板，接下來就分享 一 下使用體驗。

外觀賞析

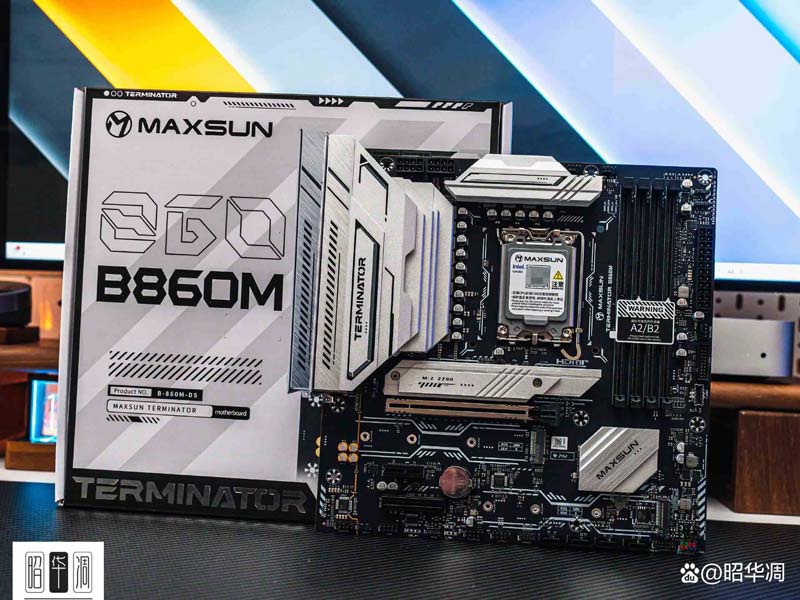

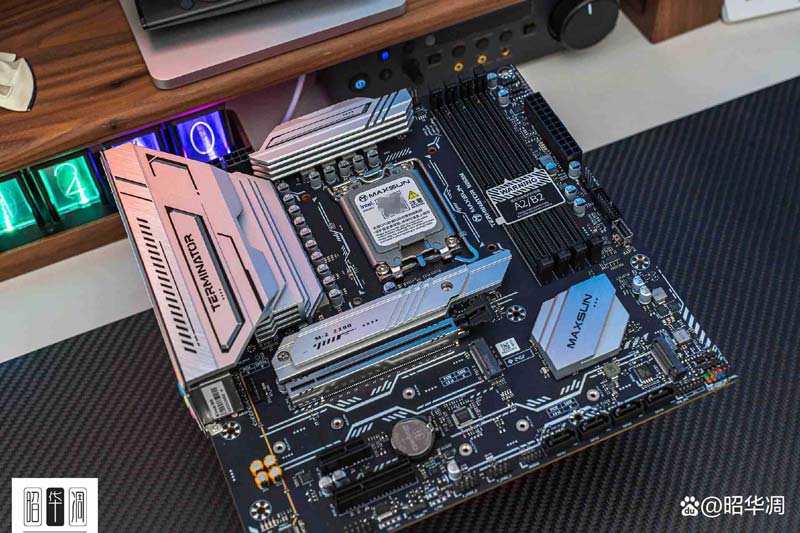

主板為標準 MATX 版型，黑色 PCB 搭配銀白色的散熱裝甲，展現出低調而內斂的氣質。整體外觀顏值出色，黑白撞色設計使其能夠輕松融入各種主機風格。

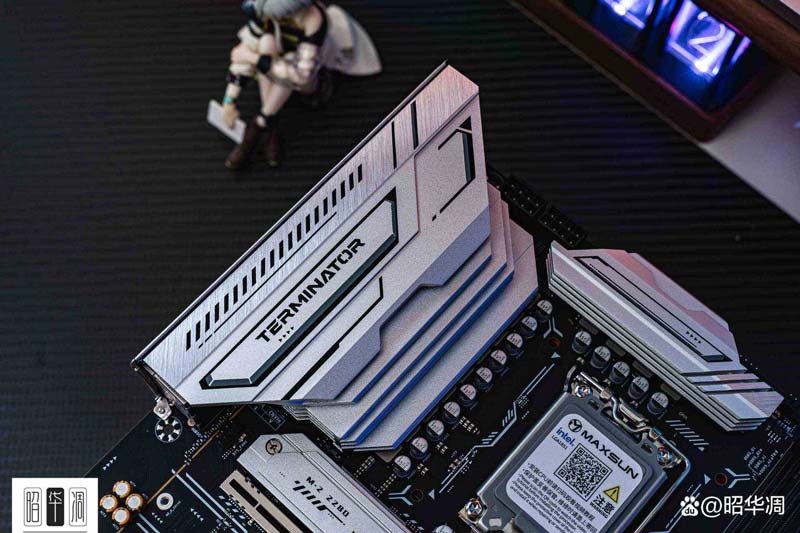

左側裝甲采用多層堆疊結構，中間設計有鏤空區域，便于散熱。裝甲與 MOS 管的接觸面使用了高品質導熱硅條，確保高效導熱。靠近后置 I/O 接口的 一 側采用了金屬拉絲工藝，讓整體觀感不再單調，更具質感。

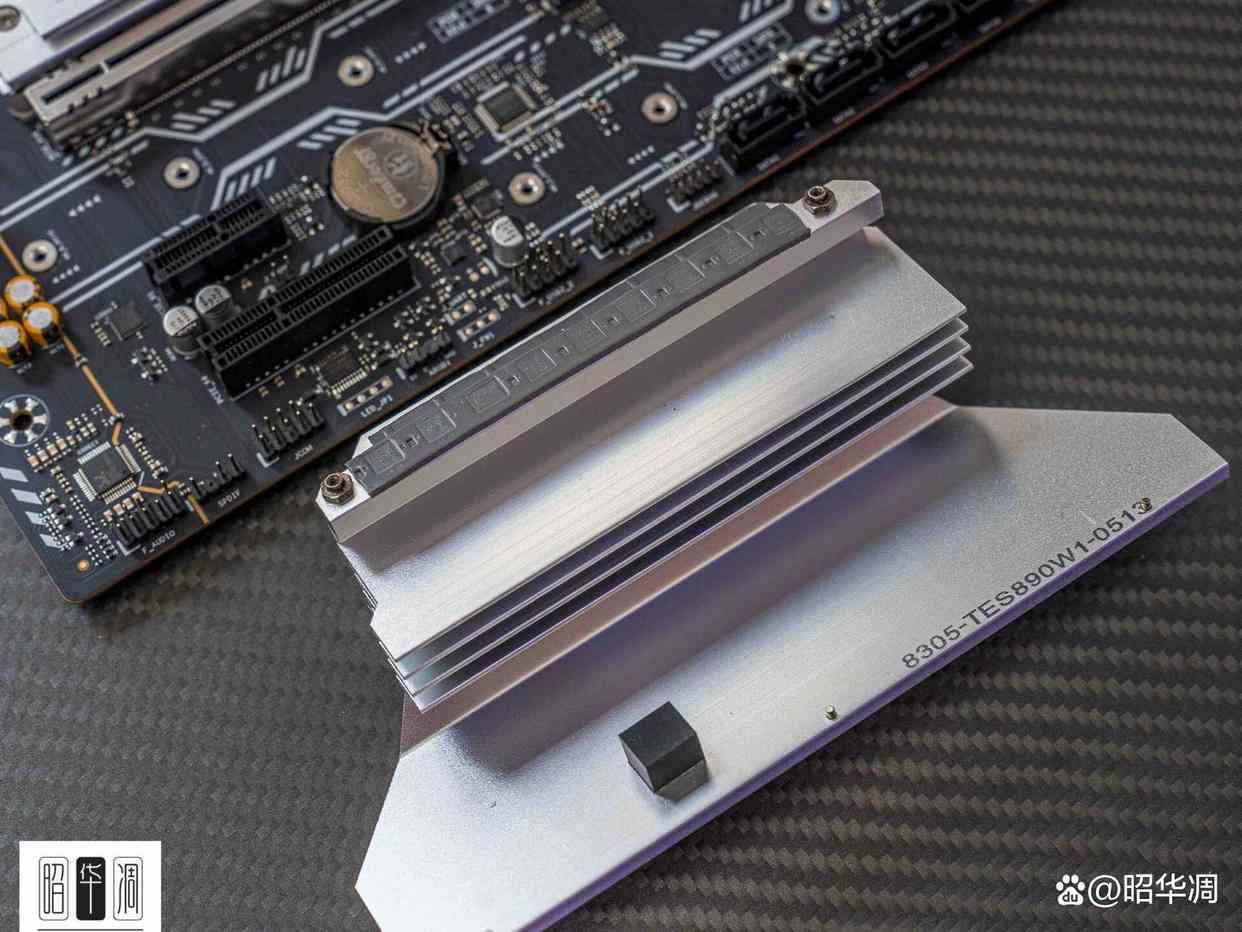

拆除散熱馬甲后，可以看到散熱鰭片的布局十分均勻，且面積較大，能夠充分覆蓋供電模組。在散熱鰭片的中間部分，還配備了高導熱系數的導熱貼，進 一 步提升了整體的散熱性能，從而為處理器提供強勁的電力支持。

拆解供電

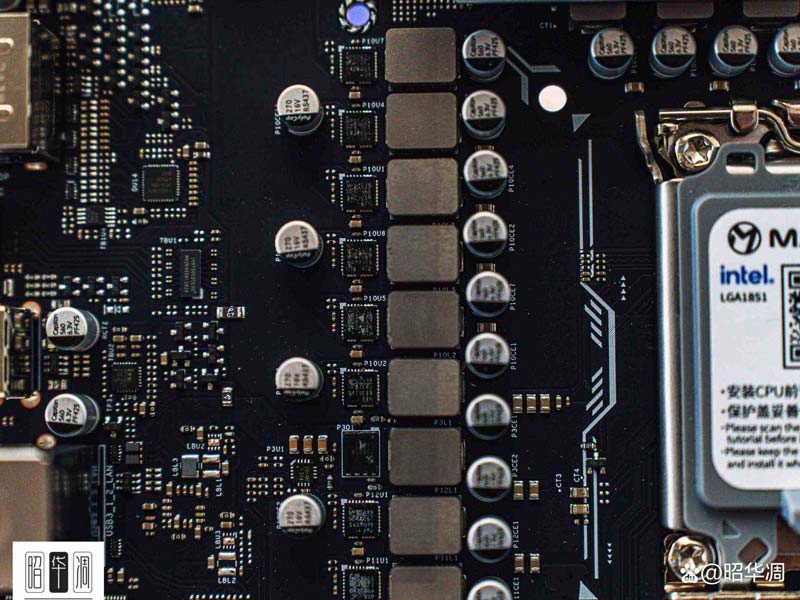

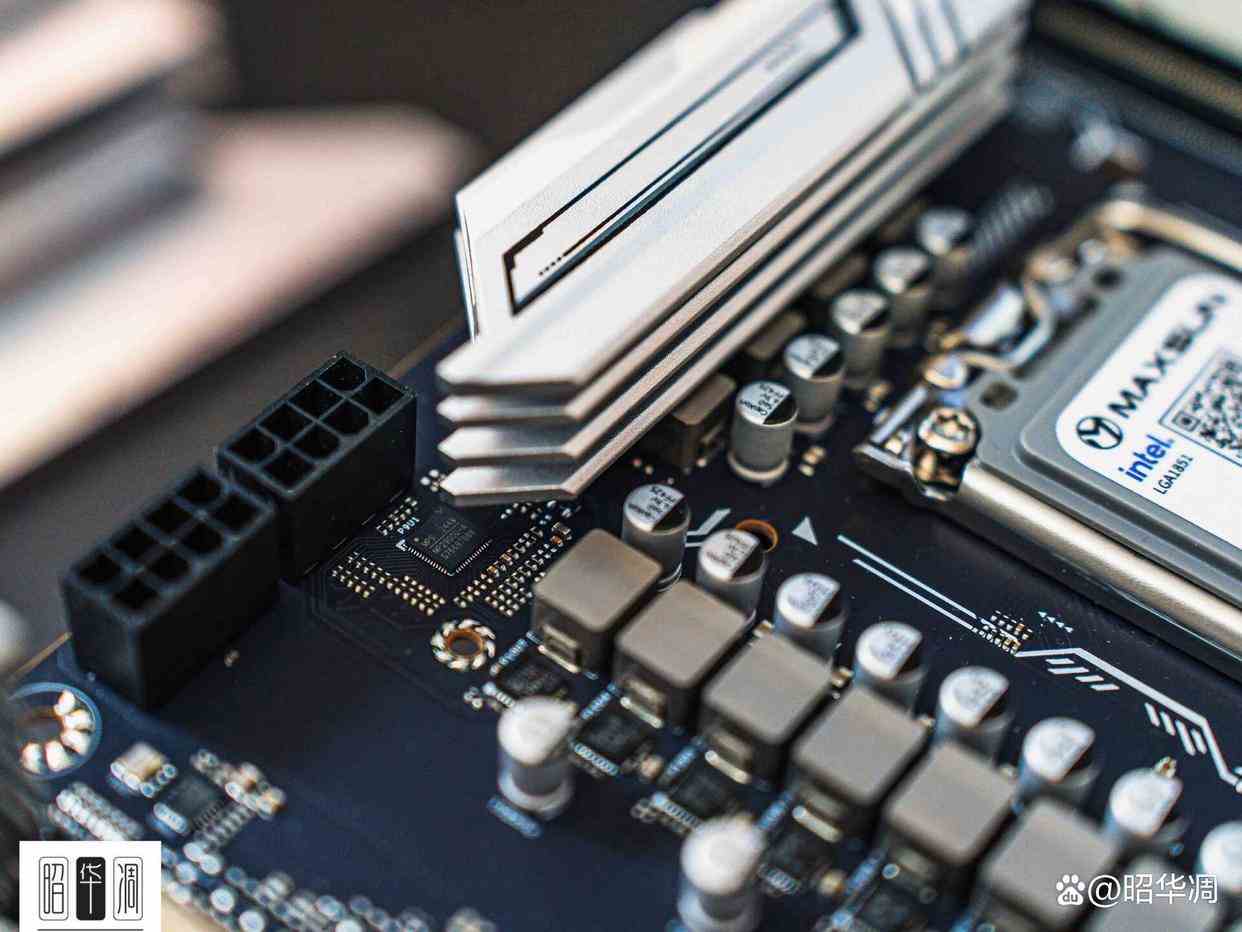

供電方面，主板采用雙 8 pin 接口、 10 + 1 + 1 60A SPS 供電設計，也就是俗稱的開關電源。SPS 供電系統的核心在于其高頻開關電路，能夠?qū)⑤斎氲慕涣麟妷赫鳛橹绷麟妷汉螅偻ㄟ^高頻開關元件（如MOSFET）進行脈沖寬度調制（PWM），最終通過變壓器轉換為所需的低壓直流輸出。這種設計使得 SPS 在能量轉換過程中損耗較低，效率可達 90%，遠高于傳統的線性電源。

每相核心供電都配備了單獨的 SPS 芯片，芯片上的絲印模糊不可辨，大概觀察了下好像是來自 MPS，印刷編碼為：MP62428？

供電控制器同樣來自 MPS 芯源半導體,絲印 MP29000-A ，不過芯片和控制器都屬于新品，在 monolithicpower 官網查不到更詳細的信息。

內存插槽

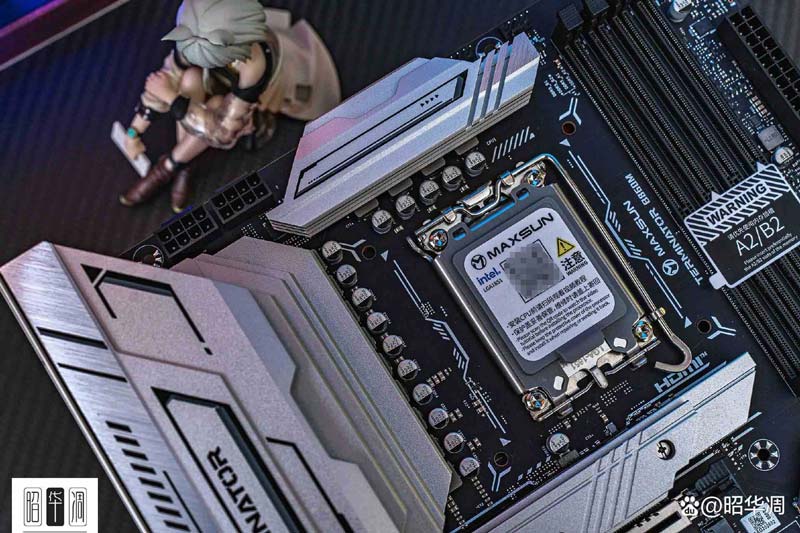

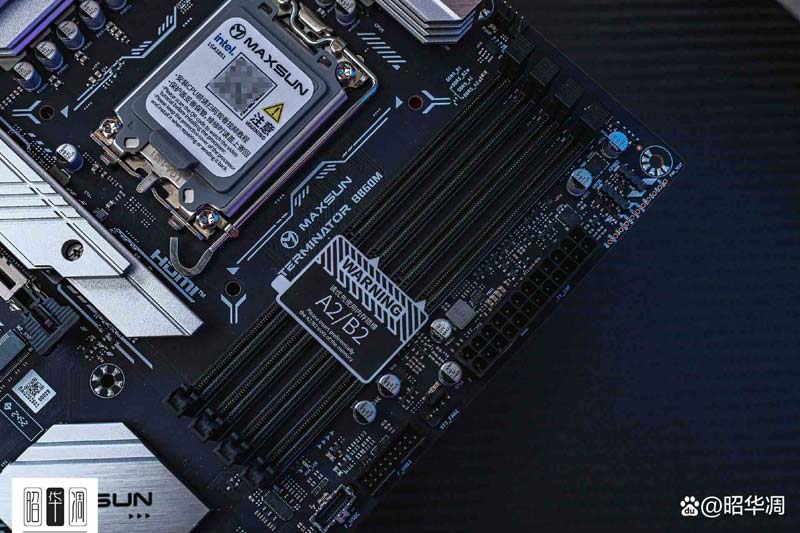

內存方面主板配備 4 條高速 DDR5 插槽，單邊卡扣設計，銘瑄表示它最高支持 DDR5-8800+(OC)。多提一嘴，酷睿 Ultra 200S 系全系支持 CUDIMM 內存，頻率更高穩定性更好，預算足夠的的朋友可以考慮下。

PCIe 和 M.2 插槽

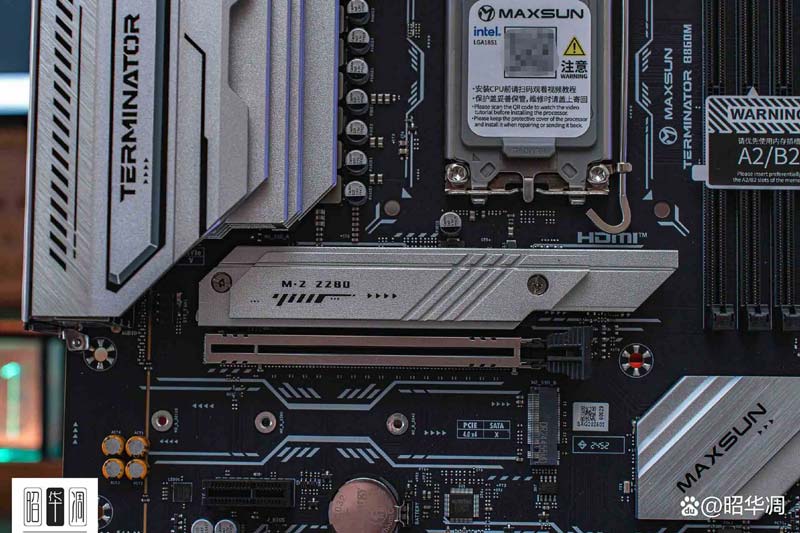

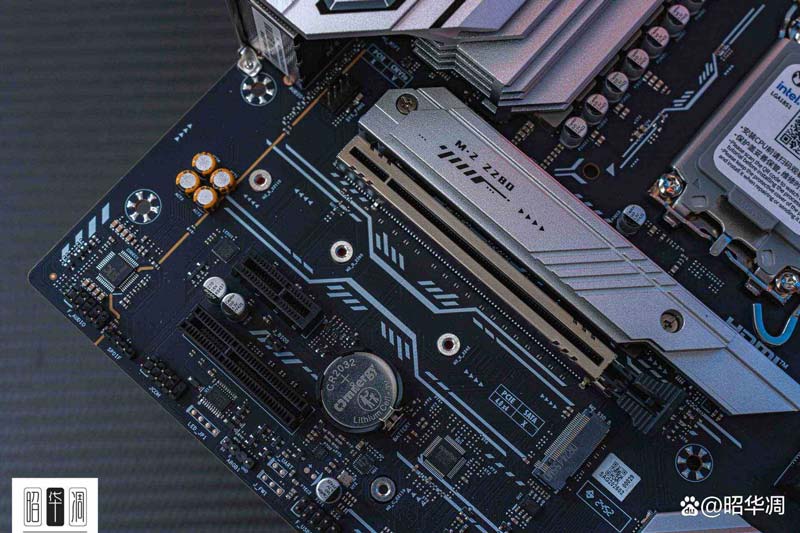

銘瑄終結者 B860M 提供了 3 個 M.2 插槽，靠近處理器的插槽走的 CPU 直出 PCIe 5.0 x 4，支持安裝 M.2 2280 規格的 SSD，并配備了獨立的散熱馬甲，比較遺憾的是沒有提供快拆設計。

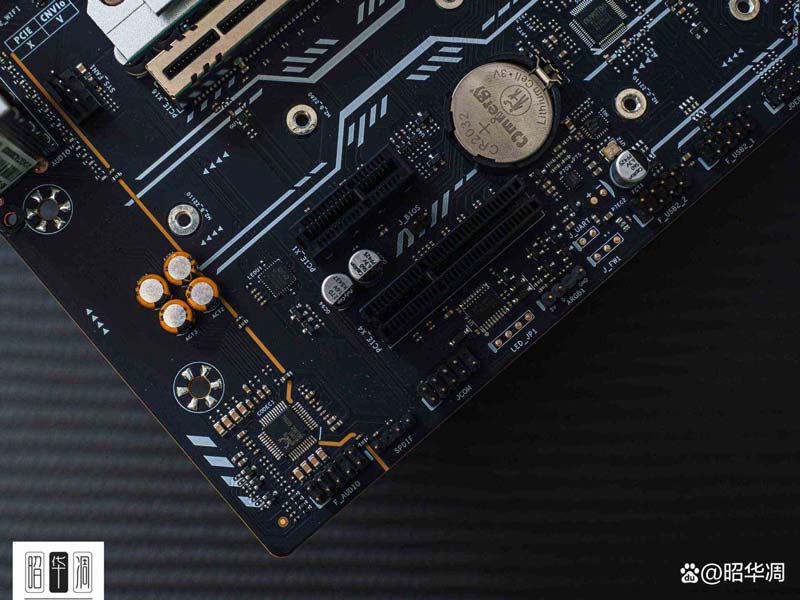

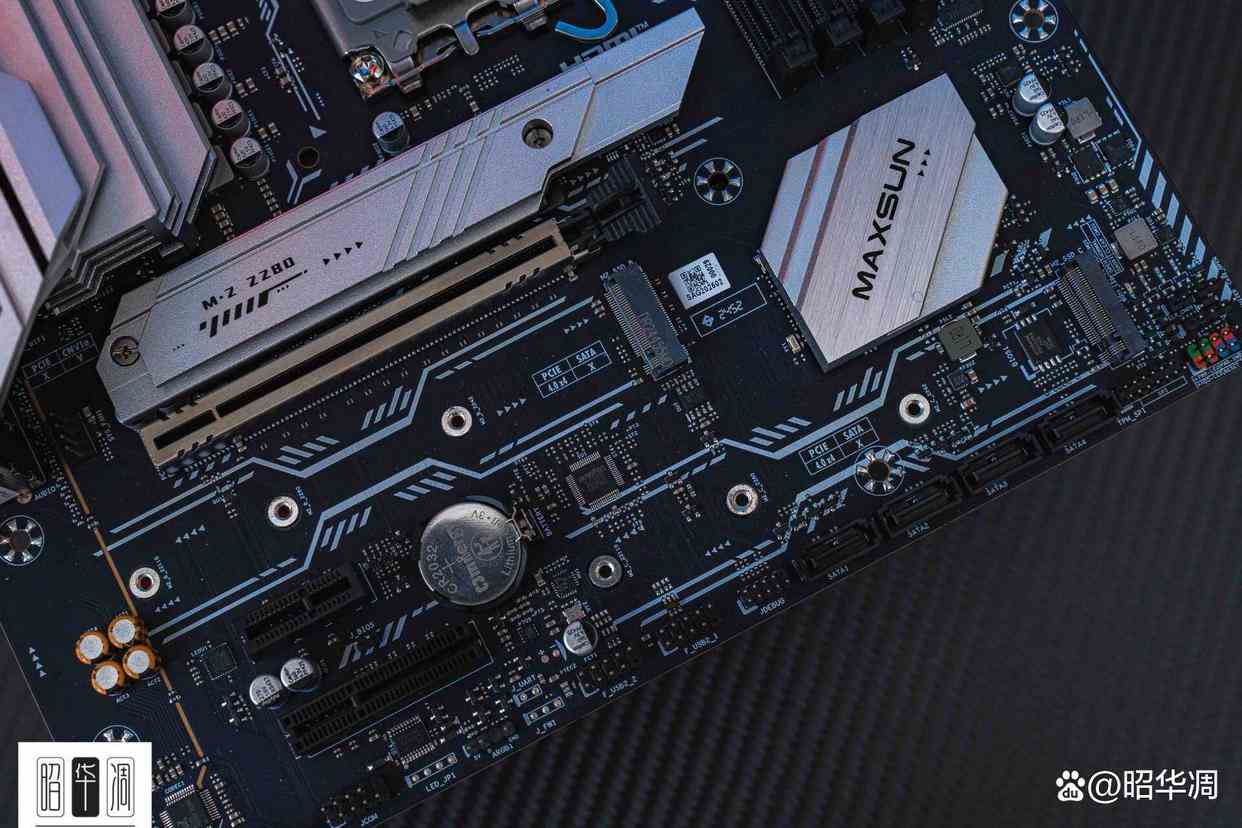

顯卡插槽下方則是芯片組引出的兩條 M.2 插槽，均為 PCIe 4.0 x 4 ，最高支持到 22110 的長度規格，玩家可以根據自己硬盤的長度把固定螺柱安禁裝到對應的長度。

PCIe 插槽主板提供了 3 條，最上方的為顯卡專用的 PC1e5.0 X 16 ，配備了合金裝甲差，可以為大型顯卡提供強有力的支撐。下面兩條為 PCle4.0 X 4 插槽和 PC1e4.0 X1 插槽，可以為小型板卡提供位置。

聲卡網卡

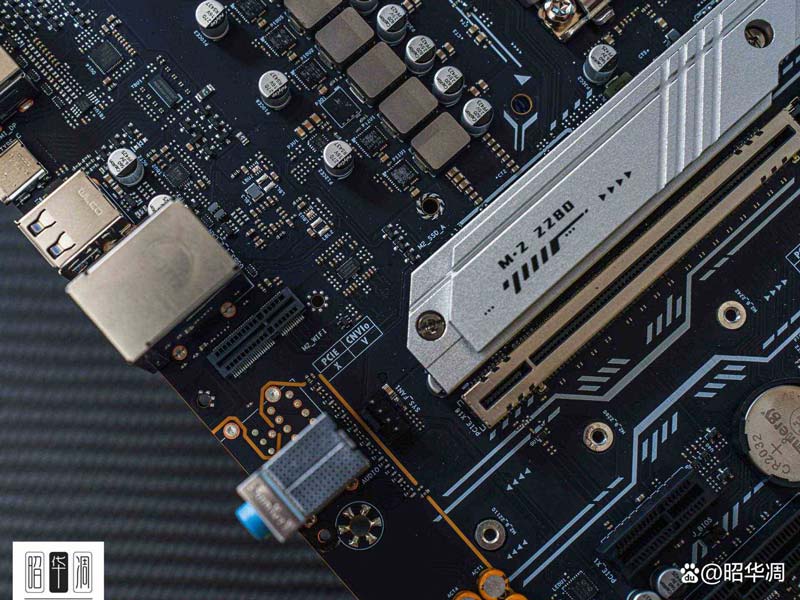

主板配備的網絡模塊為為瑞昱 RTL8125BG，支持 2.5Gb 高速傳輸；聲卡模塊則是 5.1 聲道的 Realtek ALC897，搭配專業 HIFI 級音頻電容，足以滿足普通用戶的音頻需求。

無線方面，手頭這塊銘瑄終結者 B860M 是無 WiFi 芯片的版本，但是預留了安裝位置，后續有需要可以自行加裝，嫌麻煩的話可以考慮 WiFi 版（AX201），價格要貴 70 左右，不過這個差價已經可以買 AX211 了，所以個人比較推薦無 WiFi 的版本。
