2008年11月17日，Intel下一代處理器Core i7將正式發布。根據Intel官方資料顯示，Core i7是一款集眾多先進技術于一身的處理器，如集成內存控制器、全新QPI總線、三級緩存技術、三通道技術、同步多線程技術等，是繼Core 2后又一款劃時代處理器。我們評測室第一時間拿到Core i7的工程樣板，并進行首測.

　　對于處理器技術方面，AMD高層一直宣稱自己的產品處于領先水平。2007年，AMD服務器產品全球業務經理莊富瑞公開表示：“AMD 2003年推出皓龍時就采用了直連架構和集成的內存控制器，而英特爾直到2009年才會推出類似的產品。在這一技術領域，其已經滯后了六年。此外，英特爾將在2008年底推出類似于AMD的真四核產品(Nehalem)，它將滯后巴塞羅那至少一年。”最近，另一位產品高級副總裁Randy Allen笑稱“Core i7的直連架構我們在2003年已經使用了”。

　　正直Core i7發布之制，AMD高調的發言引起了廣大網友的關注，有支持AMD觀點的，當然也有反對的。正反兩方爭論非常激烈，你又會支持哪方呢？歡迎網友踴躍發表自己的意見。

　　正方觀點：AMD處理器早在2003年已使用直連架構，類似的架構Intel五年后才用上，AMD技術上領先五年。

　　反方觀點：Intel也有很多先進技術AMD是沒有的，例如同步多線程。

AMD原生四核設計與三級緩存技術領先Intel一年

AMD方面：

Phenom X4內核圖

　　2007年11月，AMD正式發布了全新的Phenom X4處理器，這是第一款原生四核處理器，將四個核心集中在一個晶片上，這樣核心與核心之間相互溝通的帶寬更大，延遲更小，效能大大提高。Phenom處理器二級緩存二512x4 KB，還增加了2M共享三級緩存。依然采用HT（HyperTransport）總線，規格提升到3.0，最大傳輸速度達到4000MHz。
Intel方面：

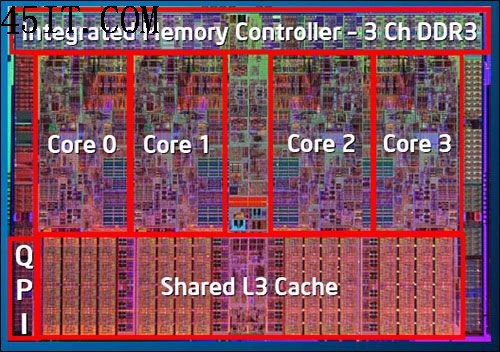

Core i7內核圖

　　雖然2007年Intel就推出四核心處理器Core 2 Quad系列，但這種四核處理器其實是把兩個Core 2 Duo封裝在一起，并非原生的四核設計，通過狹窄的前端總線FSB來通信，這樣的缺點是數據延遲問題比較嚴重，性能并不盡如人意。2008年底推出的Core i7才真正使用原生四核設計，采用QPI（QuickPath Interconnect）總線進行通訊，傳輸速度是FSB的5倍。而緩存方面也采用了三級內含式緩存設計，L1緩存設計和Core微架構一樣；L2采用超低延遲的設計，每個內核256KB（256x4 KB）；L3采用共享式設計，容量為8MB。

　　小提示：關于桌面處理器使用三級緩存，AMD在10年前的K6-3時代曾經也有三級緩存，但當時的三級緩存是安裝在主板上的，效能不能與現在內嵌的三級緩存同日而語。而Intel方面，則在2003年首先推出了內嵌2M三級緩存的Pentium 4 Extreme Edition。

　　正方依據：AMD原生四核處理器與L3緩存設計在2007年的AMD Phenom X4便已實現，Intel在一年后推出的Core i7才實現這些技術，AMD在這方面比Intel領先一年，三級緩存的使用領先更久。
