眾所周知，現在的獨立顯卡市場是NVIDIA和AMD-ATI兩家的天下。盡管INTEL憑借整合圖形芯片組的優勢占據了集成顯卡市場的半壁江山，但獨立顯卡一直是INTEL心中難言的痛，它一直在尋找進軍獨立顯卡市場的切入點。早在1998年2月，INTEL曾發布了和Real3D合作設計的i740/i752獨立顯卡，但由于各大競爭對手的3D顯卡性能遙遙領先，加上INTEL忙于自己的平臺化策略，所以風光一時的i740/i752成為INTEL獨立顯卡的“絕唱”。時隔近10年，INTEL在平臺化戰略中取得了巨大成功，它為了鞏固集成顯卡市場、改變?nèi)藗冋J為INTEL整合顯卡性能是“雞肋”的成見，近年來一直默默實施代號為“Larrabee”的獨立顯卡開發計劃……
　　Larrabee，穿著馬甲的CPU?
　　Larrabee與AMD、NVIDIA的通用計算圖形處理器技術不同，后兩者使用Stream Processing(流處理)來滿足對GPU計算的需求。

　　
傳統的x86架構
　　而Larrabee基于傳統的x86架構，是一種可編程的多核心架構，不同的版本會有不同數量的核心，并使用經過調整的x86指令集，性能上將會達到萬億次浮點運算級別。值得注意的是，Larrabee中的處理核心為順序執行核心，與CPU中的亂序執行核心不同。

　　

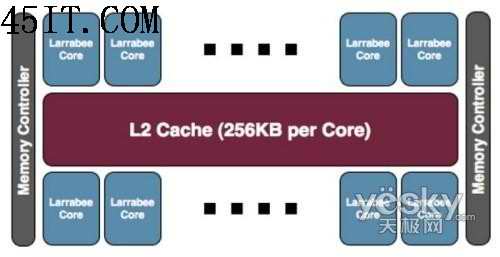

Larrabee內部工作流程
　　在Larrabee的內部，每一個處理核心都可以發出2條指令，這種架構是繼承了最初的奔騰處理器的設計。當然在老奔騰的基礎上，INTEL的工程師們也作了許多修改和提升。首先Larrabee 架構具有衍生自雙指令執行 Pentium 處理器的純量管線，并采用具有完整連貫性高速緩存架構的短執行管線。Larrabee 架構提供顯著的最新改良技術，如寬幅向量處理單元、多線程、64 位延伸指令，以及精密的指令預取功能 。這將促使可用之運算能力大幅提升，并能發揮程序設計師對英 特爾架構的熟悉度及容易入門的程序開發優勢。同時Larrabee的執行流水線階層非常的短，最初的Pentium處理器的執行流水線僅有5個階層，這意味著擁有不錯的運算效率。Larrabee 將包含數個支持繪圖及其他應用程序的固定功能邏輯區塊，這些運算單元被謹慎選用以平衡及強化每瓦效能，并對架構的彈性與可編程化能力有所貢獻。Larrabee 的原生程序設計模式支持高度平行運算應用程序，亦包括采用非規則性數據結構的運算。這項特性將促使繪圖 API 的開發、新繪圖算法更迅速的創新，以及在繪圖處理器上執行以現有個人計算機軟件開發工具軟件所實作 之真正的一般目的運算。

　　
邏輯處理單元的分布
　　在算矢量處理單元的部分。Pentium由于設計年代久遠，未曾出現過SIMD單指令多數據單元，而Larrabee在這方面有了巨大的飛躍，支持16路的矢量ALU算數邏輯單元。其運算效能非常強大，這16路可以同時執行32bit的浮點操作，這比INTEL所生產過的任何處理器都要強大許多。介于Larrabee本身的架構優勢，這些矢量單元會更好的發揮其作用。INTEL的工程師們在指令的預取方面會為Larrabee做更多海量并行數據處理方面的優化。但究竟會對實際的效能產生多大的影響，目前仍是個迷。Larrabee所有超強的性能，都是基于這16路矢量ALU邏輯運算單元。請記住!這僅僅是Larrabee的一個核心，當它用于處理3D圖像的時候，其內部還有很多的核心在并行工作。
　　此外，INTEL還對Larrabee架構指令集擴展進行了優化改進。比如16-Widevector指令，streamprocessing最佳化緩存控制指令等。另外64-bit指令也得到了支持。簡單得說就是以x86基本指令集為基礎加上適當?shù)膕tream processing指令。另外據說當前的GPU原生指令集與CPU指令集非常相似。INTEL關于Larrabee指令擴展并沒有進行詳細介紹。不過估計可以有點，首先就是指令格式必須容易解碼。x86指令解碼多且復雜。因此為了解決這個問題，Larrabee的擴張指令最好是固定長度指令。

　　GPU也有L2緩存？！
　　由于基于Pentium 處理器架構，因此Larrabee同樣沿用了完整的L1/L2緩存設計，這也是目前GPU所不具備的。

　　
Pentium處理器架構
　　在L1高速緩存容量方面，其中指令緩存為32KB，L1數據緩存為32KB和，這個比各自為8KB的Pentium處理器相比提升了4倍。 同時每一個處理核心都具備256KB的L2高速緩存，未來Larrabee最初的二級緩存容量為4M，這意味著Larrabee最少有16個內核。
　　INTEL Core 2 Duo Hypothetical Larrabee
　　# of CPU Cores 2 out of order 10 in-order
　　Instructions per Issue 4 per clock 2 per clock
　　VPU Lanes per Core 4-wide SSE 16-wide
　　L2 Cache Size 4MB 4MB
　　Single-Stream Throughput 4 per clock 2 per clock
　　Vector Throughput 8 per clock 160 per clock
　　根據INTEL所述，這種256KB的緩存尺寸是專門針對Larrabee所設計的。一般來說在Larrabee進行OpenGL/DirectX渲染的時候，許多紋理都是基于64X64或128X128像素規格的，他們的色深一般為32bit，另帶有32bit的Z緩沖，這些大約會消耗128KB的空間，同時Larrabee的處理核心還有128KB的空間可以加載其他的數據。
　　AMD RV770 NVIDIA GT200 INTEL Larrabee
　　Scalar ops per L1 Cache 80 24 16
　　L1 Cache Size 16KB unknown 32KB
　　Scalar ops per L2 Cache 100 30 16
　　L2 Cache Size unknown unknown 256KB


#p#
　　獨特的顯存架構
　　在顯存控制器方面， AMD和NVIDIA的GPU使用的是64bit的顯存控制器，并且在芯片內只有一組控制器。鑒于INTEL的Larrabee采用多核心設計，內部需要更多的顯存帶寬， Larrabee將采用1024-bit雙向環形總線，單向傳輸位寬為512-bit。在加上GDDR5顯存的助力，Larrabee將會有不錯的性能表現。目前的GDDR5顯存顆粒還十分昂貴，不過相信到了2010年的時候，會迅速普及，價格自然也會降低到一個比較合理的價位。

　　
嵌入式存儲架構
　　值得一提的是，AMD公司已經在它的GPU中放棄了他們的環形顯存控制器架構，轉而采用更先進的片上嵌入式存儲，因為他們的GPU需要更加強大的存儲帶寬。AMD認為環形的總線會將數據直接排擠送出，這種線路設計會相對簡單許多，它可以大幅減少芯片的復雜程度，不過他的缺點也比較明顯，它需要一根很長的電線貫穿整個芯片。并且無論接收方是否需要，都為所有的接收端提供了較高的數據帶寬。因此如果內存接收方需要更高的內存，或者需要提高系統總線的帶寬的話，提供一條雙向的帶寬就可以輕松解決。INTEL可能有比AMD更高明的環形總線方案。因為Larrabee支持超高速相關性緩存，并且可以跨越核心通信。L2高速緩存可以被分割為2個部分，同時可以用環形總線保持他們數據的一致性。這樣可以促進信息更好的被傳遞，也讓繁重的數據處理變得更加輕松。如果Larrabee所有的處理核心都通過一個雙向的環形總線連接，每個方向提供512bit的位寬。這條總線的工作頻率，可能與Larrabee的主頻相同。我們假設一下Larrabee的運行頻率為2GHz以上，那么這條總線將會提供非常高的帶寬吞吐量，而且它的工作頻率要遠遠高于AMD的GPU。
　　SLI、交火不算什么，Larrabee的多內核設計！
　　目前的GPU全是采用單核芯片設計，圖形顯示系統要想達到更高的性能只能采用雙GPU設計或雙卡、四卡并聯運行方案。這在成本上往往是用戶所不能接受的。而在Larrabee上，INTEL采用多核心設計，這也將是首款采用多核設計的GPU。根據INTEL初步的計算，最初Larrabee的核心數量將會是16個核心，今后按照翻倍的步進也許會升級到32個核心。這是因為要應付目前主流的3D圖形的運算，起步至少要16個核心才可以從容應對，但是24個核心的產品也是有可能的，畢竟以目前的生產工藝來看做到這一點完全是沒有問題的。

　　

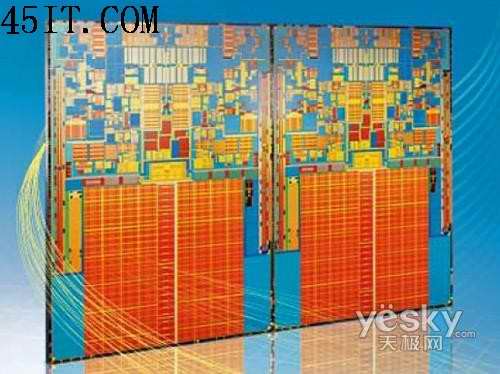

半導體芯片核心
　　目前我們的半導體芯片核心面積可以做到286平方毫米，NVIDIA的GT200和AMD的RV770就處在這個層次上。因此在Larrabee集成更多的處理核心應該并非難事。假設INTEL要想集成40個處理核心，那么至少需要572平方毫米的芯片。事實上NVIDIA的GT200使用的是65nm制造工藝技術，如果INTEL用最為先進的32nm制造工藝技術，那么芯片的尺寸還會大幅縮小。就目前的INTEL 45nm制造工藝來說，芯片的核心面積可以減小至少50%，但是根據INTEL的說法，只要轉產到45nm，甚至可以減小到60～70%的樣子。屆時Larrabee將能集成更多的處理核心。INTEL推測，40個核心45nm版本的Larrabee其核心面積約為370平方毫米。像NVIDIA的產品線一樣，INTEL也會將芯片根據核心數量分成不同的檔次，面向不同人群推出?！　?br />

　　

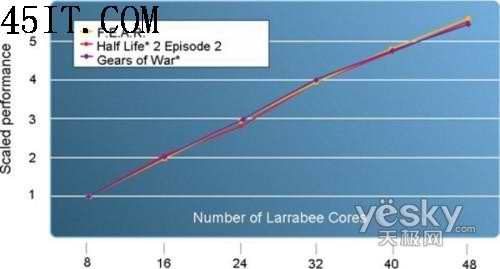

游戲性能與核心數量的增長趨勢
　　根據INTEL的說法，這種特性在《戰爭機器》、《F.E.A.R.》、《半條命2：第二章》等游戲中表現最明顯，實際性能基本隨著核心數量呈線性增長趨勢。如果8核心的性能算作1，那么16核心就約等于2、24核心約等于3、32核心約等于4。如果一直這樣增長下去，那Larrabee的實力將是恐怖的。不過INTEL也承認，隨著核心數量的繼續增多，這種線性關系會逐漸減弱，到了40核心只有3.8-3.9，48核心就僅僅4.4-4.6了，64核心甚至可能都不到7。因此如果解決多核心中復雜的數據共享問題及功耗問題，這都是INTEL需要面對的。
　　除此之外，Larrabee還同時能夠支持4路硬件線程。而Larrabee也能夠在CPU內核心進行4組套轉換。INTEL CPU比如Nehalem都支持2-way多線程，Larrabee則為4-way multi-threadCPU。而GPU產品中支持多線程的則很少。GPU產品通常配備有數十以上的線程硬件轉換功能。比如GeForce GTX 200(GT200)在32寄存器/線程時轉換為16warp(NVIDIA用語)。根據Larrabee的資料，硬件多線程設計是為了在進行編譯的時候減少二級緩存的等待時間為目的。這與GPU的硬件多threading不同。 另外 Larrabee的硬件多線程比GPU少的原因是架構上的不同。值得注意的是，INTEL指出Larrabee“全面支持IEEE標準單、雙精度浮點運算”，但沒有透露具體指標。AMD和NVIDIA顯卡在單精度方面表現都很出色，RV770系列已經輕松超過1TFlops，不過雙精度性能還相差甚遠，比如Tesla的單精度性能可達900-1000GFlops，雙精度就只有100GFlops左右。如果出Larrabee全雙精度浮點運算的話，那么它的通用運算能力要遠遠強于當前的GPU。
　　盡管INTEL進軍獨立顯卡市場的野心已然明確，但據消息來源表示，目前很多細節還處于混沌狀態。INTEL將會在今年第四季度公開發布詳細完整的獨立顯卡產品線roadmap。到那個時候，Larrabee顯卡才會變得更加清晰。相較于GPGPU來說，它最大的優勢就在于采用了大家熟悉的x86架構。目前多數的軟件工程師仍不熟悉如何將GPU應用在多任務處理及平行運算上，這點就占了不少優勢。如果順利的話，INTEL將肯定在2008年展示Larrabee系列獨立顯卡。根據比較可靠的消息來看，Larrabee項目其實是隸屬于Tera-Scale計劃(“萬億級別計算研究項目”。這個計劃的重要工作內容，就是分析未來10年內人們對電腦及服務器的應用需求。這一計劃涉及的研究領域非常廣泛，共有超過 400 間大學、美國國防部高等研究計劃局 (DARPA) ，以及像是微軟與惠普等相關公司，共同為 Larrabee 應用進行研究。
