讓CPU起死回生!手工焊接CPU斷針全過程

以下是一位社區網友焊接CPU針腳的全過程,圖文并茂,十分精致。以后再遇到類似難題,你也可以迎刃而解了。
姐夫:“Tao,麻煩你個小小di事吧?!保ū砬榫揸庪U)
Poper :一邊去,偶忙。(切~,準沒好事)
姐夫:有塊cpu被xx了。
Poper:鞋特!!又摔壞一塊啊。
……
就這樣一塊破碎的“芯”被送到我家。這是一顆Celron 1.7GHz,已經第二塊了,感覺便宜貨就是受人欺負。斷針的位置位于右上角,看起來像是被菜鳥強插的結果-_-!!。(小編自己就如法炮制的搞壞了一塊P4 3.2GHz +_+)
這個貼子里就是寫焊接這三個針腳的過程。其實是很簡的沒什么難度,偶也是菜鳥水平的技術,發這個貼都覺著臉紅。至于在那個狗P不通的標題是為了能在POP里被搜到,給有類似遭遇的兄弟當個墊腳石頭用。^-^
You hurt my heart
側面看是斷掉兩根,那個半根是其實是個頭尾親密接觸的“U型”,這也是被強插的證據。
修理前工具要準備好,都是很常見的家用裝備:放大鏡、電烙鐵、鑷子、指甲剪、雙面膠紙、松香和焊錫絲、酒精。
這里除了要求電烙鐵頭部一定要尖外,還須注意烙鐵頭是否沾錫,使用時要保持尖部也有均勻的一層焊錫。在一般地攤上10元左右的電烙鐵所用材料比較差,很難在頭部上錫。解決的辦法可以找直徑3~4mm以上的銅絲磨尖替換掉原來的烙鐵頭,我第一塊CPU就是這么搞的。
電烙鐵頭部是否“上錫”很重要
未來之腿:就是和針腳一樣粗的漆包線
銅線當然更好。不需要很長10cm足夠了
準備工作:都是必不可少的。
1、用雙面膠紙將CPU四腳朝天粘在桌面上固定好(-_-!!四腳?),這樣做的缺點是收工后清理殘膠很煩人。
2、漆包線去漆。剪成5公分左右的小段手指捏著穩就可了,頭部上錫。去漆簡單點可以用刀片輕輕刮掉,或者用火燒掉。我是用火燒的,所以修出來很難看,大家待會表吐。
3、電烙鐵的接地。雖說是死馬當活馬醫,但這里也是絕對不能忽視的?,F(xiàn)在好一點的產品都是自帶接地延長線的,而且絕緣性能也很好。一般些的也有接地的抽頭,一定要使用,當然如果有直流恒溫式的專業裝備就更安全了。如果沒有入室的地線,就接在水管或暖氣上,但你如果連在PVC管上的話就要“寒”你一下了。

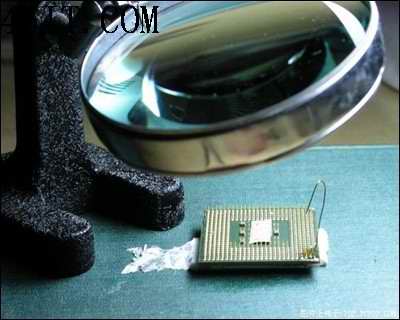

4、光源要強。沒放大鏡基本看不清楚,用上了又不習慣。光源也不好,我就在這里失誤了,后面有了圖再說。
開工:這就簡單了。一手鑷子一手烙鐵,干掉前面那條正在練瑜枷的針腳。再平滑一下三個焊點。接著像圖上的樣子焊上就可以了,拿銅線時手可不要抖呀。

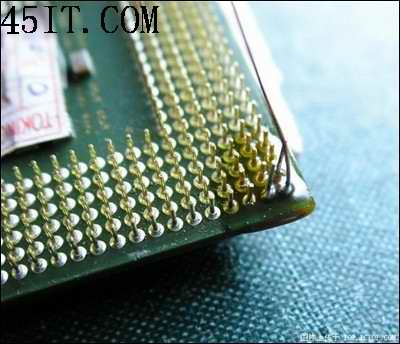

新的“針腳”已經被安放妥當
Step2:焊接前在三個點上熔一小塊松香滴上一滴酒精,烙鐵上只能有很薄的一層焊錫,一定不能多了,這樣出來的焊點牢靠些,而且也會圓滑閃亮。
還要說的是,CPU原來的焊點融點都很高,我平常用250度的檔就可以融化焊錫了,但在這塊CPU上用400度的檔才可以,這和我前天給一主板換電容時的情況一樣,可能是高級貨共同點吧。但這樣電烙鐵溫度過高時會有氧化層,因而就不粘錫了,所以要準備一塊濕布,遇到到烙鐵不粘錫了就趁熱擦掉氧化層,再重新上錫。

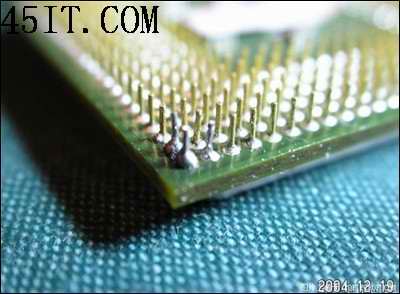

每個針腳固定后要用一點力搖一搖,確定焊牢就可以用指甲去掉多余的部分了。見圖:角上的那個大“凸起”可不是我的本意,那時光線不好看的我頭暈眼花。
最后在主板上插了一下,也沒有任何影響,所以就懶著整理了。不好看,不過應該是最結實的一個了hoho~。這會還沒洗,所以它們看起來臟臟的。

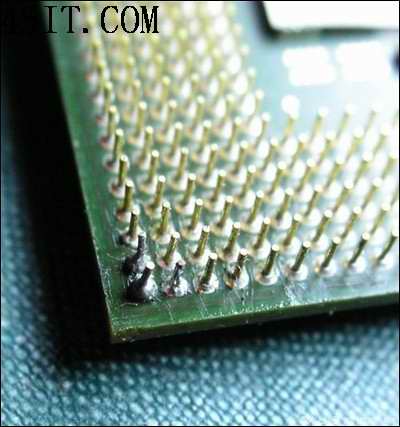

新焊接的針腳根部有一個大的凸起,不過并不影響使用
可以用牙簽,酒精或著丙酮,二甲苯之類的洗掉殘留的松香。

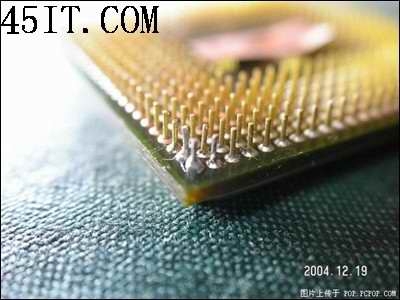

這下干凈多了

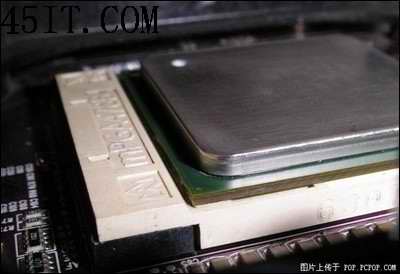

裝上板子,去掉后邊的殘膠。收工!
