淺談TDP/TBP/SDP/ACP有什么不同區別
發布時間:2016-09-14 13:07:36 作者:佚名
我要評論

這篇文章主要介紹了淺談TDP/TBP/SDP/ACP有什么不同區別,需要的朋友可以參考下
今天小編為大家分享一文章,當然了,隨著技術的發展,人們對能效的重視,電子產品的功耗一直在下降,PC中的CPU處理器、GPU顯卡尤其如此,Intel、AMD、NVIDIA不斷強調他們的產品能效比在提升,這些變化可以在產品的TDP指標中反映出來。有心的玩家會查詢官網參數來比較CPU/GPU的TDP指標,但是除了TDP之外,顯卡廠商還開始用TBP、GCP功耗來描述自家的產品,再加上以前出現過的SDP、ACP功耗,它們又是什么意思呢?

這次的超能課堂我們就來聊聊TDP、TBP、SDP及ACP等功耗指標背后的意義,首先來介紹一點基礎知識:
CMOS電路的功耗計算
CMOS電路到底是如何消耗功耗的?這個問題說起來可就麻煩了,集成電路功耗設計都可以作為一門學科深入研究了,我們這里也不可能詳細介紹CMOS電路的功耗都用在什么地方了,我們早前的文章中其實已經對CMOS功耗問題做了解釋,詳情可以參考:主流顯卡功耗匯總,兼談TDP與功耗的關系

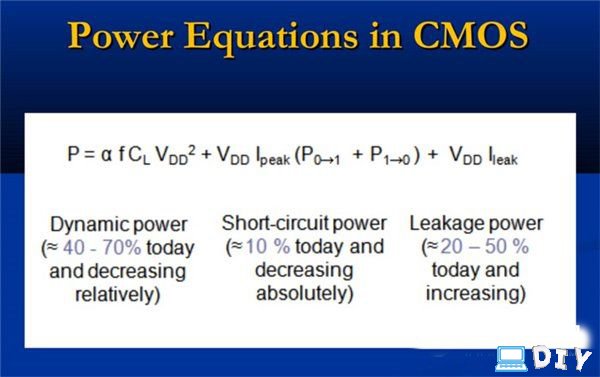

▲CMOS電路消耗的功耗
簡單來說,CMOS電路的功耗可以分為動態功耗及靜態供電,靜態功耗(Static Power)主要是漏電流引起的,這部分功耗是無用功耗,會變成廢熱,但現有技術又無法杜絕漏電流,而且它所占的功耗比例有越來越高的趨勢。
至于動態功耗(Dynamic Power),在不同的技術文檔中它也是由不同功耗組成的,其中有充電/放電導致的開關功耗,可以用1/2*CV2F這個公式來計算,該公式也有不同的變種描述,決定轉換功耗高低的主要是運行電壓和頻率,這也是減少電路功耗的重點。
還有一部分功耗是短路功耗(Short-Circuit Power),這是電流輸入過程中上升、下降時間中的短路電流造成的,不過短路功耗隨著技術的進步,所占比例越來越小了。此外,動態功耗中還有一部分是缺陷功耗(glithes power),不過它也不是構成CMOS電路功耗的重點。
說了這么多,CMOS電路功耗跟今天的超能課堂有什么關系?答案是....關系還真不大,因?yàn)镃MOS電路具體的功耗只跟廠商的設計、技術水平有關,Intel要是給大家描述他們的CPU功耗分為動態功耗xx W、靜態功耗xx W,我想大家一定會是下面這個表情:

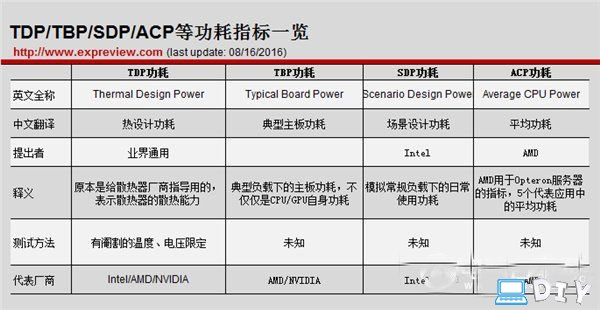

對于這個問題,廠商還有別的指標給大家參考——TDP功耗就是這樣的例子,該參數不僅出現在CPU上,AMD、NVIDIA的GPU上也在用TDP功耗這個指標。不過TDP功耗有自己的問題(下面會說),隨著大家對低功耗的重視,CPU及GPU廠商越來越不喜歡TDP這個說法了,因此衍生出了別的叫法,TBP、SDP以及早前的ACP功耗都是如此,匯總?cè)缦拢?br />

TDP/TBP/SDP/ACP功耗
TDP:熱設計功耗/Thermal Design Power
TDP這個詞我們見多了,之前的文章中也介紹過TDP功耗的內涵,準確來說這個指標并不能用來衡量CPU/GPU功耗水平,因?yàn)樗饕墙o散熱器廠商用的,代表芯片在某些極端或者最壞情況下產生熱量的能力,比如說Core i7-6700K處理器的TDP是95W,表示它在最壞情況下每秒會產生95J的熱量,TDP達到95W或者更高的散熱器就能滿足它的散熱要求。
TDP功耗有嚴格的測試方法,這里說的極端或者最壞情況主要是處理器溫度,而每個處理器都有個溫度傳感器能測量出來的最高溫度Tcase Max,TDP就是在這個最高溫度、核心全開等狀態下測量出來的。
不過Intel也強調TDP并非處理器的最高功耗,二者也沒有必然關系,從一點上來說TDP另一個叫法——Thermal Design Point可能更合適。
TBP:典型主板功耗/Typical Board Power

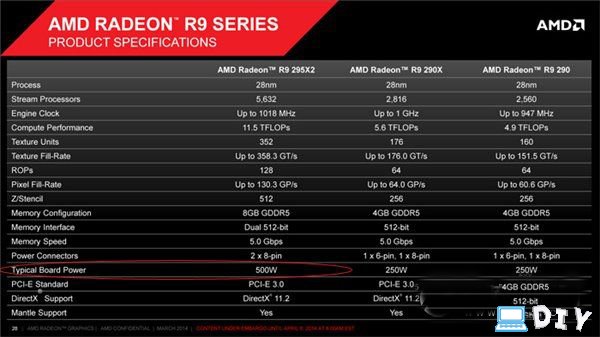

TDP雖然最知名,但前面也說了這個功耗更適合散熱指標,用來衡量功耗其實是沒多少價值的,目前它在CPU上還是很重要的,但在GPU上,大家注意到了沒有,這兩年AMD、NVIDIA已經不再提TDP功耗,取而代之的是TBP(Typical Board Power)或者Grpahics Card Power(圖形卡功耗)。

AMD、NVIDIA兩家的叫法不一樣,但所指代的內容都是一樣的,在描述顯卡功耗指標時提供的不再是TDP參數了,二者更突出的是這個顯卡的功耗,而不僅僅是GPU的功耗。
顯卡的構造其實挺簡單的
有一點要提的是,GPU廠商往往會把GPU核心與顯存等芯片打包出售,顯卡廠商要做的就是提供PCB、散熱器及供電元件,這些東西也會消耗一定電力,但相比GPU、顯存來說就不是那么重要了。從這一點上來說,AMD、NVIDIA提供的TBP及GCP功耗更有參考意義。
曇花一現的SDP和ACP
至于SDP場景設計功耗及ACP功耗,前者是Intel提出的,用以描述他們的處理器在日常使用場景中的功耗,AMD的ACP功耗則是用于Opteron處理器的,他們覺得TDP功耗對自己太不“公平”了,用五種應用下的平均功耗來描述自家CPU的功耗,當然會比TDP功耗低的多了。
有意思的是,當年AMD準備用ACP功耗來推翻TDP指標時,Intel義正詞嚴地跳出來反對,表示ACP功耗沒有通用性,無法比較,絕不認可這個指標,但是他們沒想到的是幾年后自己在移動市場上也創造了SDP功耗,也是在回避TDP功耗指標,為自家處理器打圓場。
我們之前也撰文探討了SDP與ACP功耗指標的爭議,這里不再詳細解釋了,因?yàn)椴徽揝DP還是ACP現在都已經被拋棄了,AMD、Intel已經不再提這兩個概念了。
總結:
本文提到的四個功耗指標中,SDP、ACP曇花一現,現在已經作古,TDP依舊穩如泰山,但現在多用于CPU上,而在GPU上,AMD、NVIDIA不約而同地開始選擇TBP或者GCP這樣的指標,因?yàn)門DP本身并不適合描述芯片功耗,典型顯卡功耗對玩家來說才更有參考性。

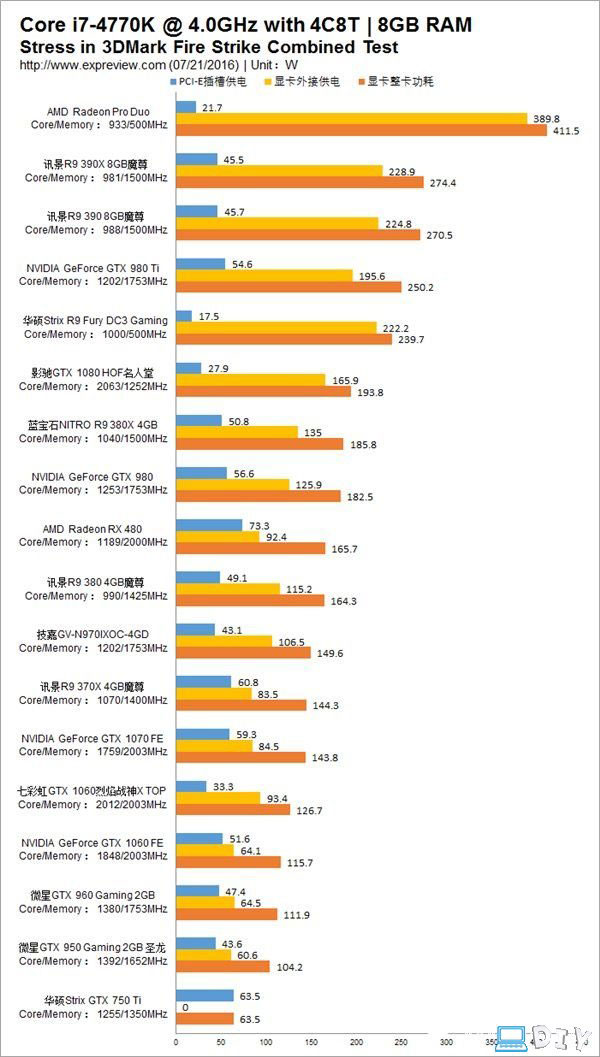

不過有一點要注意,不論AMD說的TBP功耗還是NVIDIA的圖形卡功耗,雙方都沒有公布詳細的測試方法,說起來它們也不是業界通用的標準規范。我們要想知道顯卡的真實功耗,還得看具體情況,好在現在有方法可以單獨測量顯卡的整卡功耗了,我們之前也做了18款顯卡的整卡功耗,這個會比官方指標更有參加價值。

▲通過專用儀表,我們可以單獨測試顯卡的整卡功耗

這次的超能課堂我們就來聊聊TDP、TBP、SDP及ACP等功耗指標背后的意義,首先來介紹一點基礎知識:
CMOS電路的功耗計算
CMOS電路到底是如何消耗功耗的?這個問題說起來可就麻煩了,集成電路功耗設計都可以作為一門學科深入研究了,我們這里也不可能詳細介紹CMOS電路的功耗都用在什么地方了,我們早前的文章中其實已經對CMOS功耗問題做了解釋,詳情可以參考:主流顯卡功耗匯總,兼談TDP與功耗的關系

▲CMOS電路消耗的功耗
簡單來說,CMOS電路的功耗可以分為動態功耗及靜態供電,靜態功耗(Static Power)主要是漏電流引起的,這部分功耗是無用功耗,會變成廢熱,但現有技術又無法杜絕漏電流,而且它所占的功耗比例有越來越高的趨勢。
至于動態功耗(Dynamic Power),在不同的技術文檔中它也是由不同功耗組成的,其中有充電/放電導致的開關功耗,可以用1/2*CV2F這個公式來計算,該公式也有不同的變種描述,決定轉換功耗高低的主要是運行電壓和頻率,這也是減少電路功耗的重點。
還有一部分功耗是短路功耗(Short-Circuit Power),這是電流輸入過程中上升、下降時間中的短路電流造成的,不過短路功耗隨著技術的進步,所占比例越來越小了。此外,動態功耗中還有一部分是缺陷功耗(glithes power),不過它也不是構成CMOS電路功耗的重點。
說了這么多,CMOS電路功耗跟今天的超能課堂有什么關系?答案是....關系還真不大,因?yàn)镃MOS電路具體的功耗只跟廠商的設計、技術水平有關,Intel要是給大家描述他們的CPU功耗分為動態功耗xx W、靜態功耗xx W,我想大家一定會是下面這個表情:
對于這個問題,廠商還有別的指標給大家參考——TDP功耗就是這樣的例子,該參數不僅出現在CPU上,AMD、NVIDIA的GPU上也在用TDP功耗這個指標。不過TDP功耗有自己的問題(下面會說),隨著大家對低功耗的重視,CPU及GPU廠商越來越不喜歡TDP這個說法了,因此衍生出了別的叫法,TBP、SDP以及早前的ACP功耗都是如此,匯總?cè)缦拢?br />

TDP/TBP/SDP/ACP功耗
TDP:熱設計功耗/Thermal Design Power
TDP這個詞我們見多了,之前的文章中也介紹過TDP功耗的內涵,準確來說這個指標并不能用來衡量CPU/GPU功耗水平,因?yàn)樗饕墙o散熱器廠商用的,代表芯片在某些極端或者最壞情況下產生熱量的能力,比如說Core i7-6700K處理器的TDP是95W,表示它在最壞情況下每秒會產生95J的熱量,TDP達到95W或者更高的散熱器就能滿足它的散熱要求。
TDP功耗有嚴格的測試方法,這里說的極端或者最壞情況主要是處理器溫度,而每個處理器都有個溫度傳感器能測量出來的最高溫度Tcase Max,TDP就是在這個最高溫度、核心全開等狀態下測量出來的。
不過Intel也強調TDP并非處理器的最高功耗,二者也沒有必然關系,從一點上來說TDP另一個叫法——Thermal Design Point可能更合適。
TBP:典型主板功耗/Typical Board Power
TDP雖然最知名,但前面也說了這個功耗更適合散熱指標,用來衡量功耗其實是沒多少價值的,目前它在CPU上還是很重要的,但在GPU上,大家注意到了沒有,這兩年AMD、NVIDIA已經不再提TDP功耗,取而代之的是TBP(Typical Board Power)或者Grpahics Card Power(圖形卡功耗)。

AMD、NVIDIA兩家的叫法不一樣,但所指代的內容都是一樣的,在描述顯卡功耗指標時提供的不再是TDP參數了,二者更突出的是這個顯卡的功耗,而不僅僅是GPU的功耗。
顯卡的構造其實挺簡單的
有一點要提的是,GPU廠商往往會把GPU核心與顯存等芯片打包出售,顯卡廠商要做的就是提供PCB、散熱器及供電元件,這些東西也會消耗一定電力,但相比GPU、顯存來說就不是那么重要了。從這一點上來說,AMD、NVIDIA提供的TBP及GCP功耗更有參考意義。
曇花一現的SDP和ACP
至于SDP場景設計功耗及ACP功耗,前者是Intel提出的,用以描述他們的處理器在日常使用場景中的功耗,AMD的ACP功耗則是用于Opteron處理器的,他們覺得TDP功耗對自己太不“公平”了,用五種應用下的平均功耗來描述自家CPU的功耗,當然會比TDP功耗低的多了。
有意思的是,當年AMD準備用ACP功耗來推翻TDP指標時,Intel義正詞嚴地跳出來反對,表示ACP功耗沒有通用性,無法比較,絕不認可這個指標,但是他們沒想到的是幾年后自己在移動市場上也創造了SDP功耗,也是在回避TDP功耗指標,為自家處理器打圓場。
我們之前也撰文探討了SDP與ACP功耗指標的爭議,這里不再詳細解釋了,因?yàn)椴徽揝DP還是ACP現在都已經被拋棄了,AMD、Intel已經不再提這兩個概念了。
總結:
本文提到的四個功耗指標中,SDP、ACP曇花一現,現在已經作古,TDP依舊穩如泰山,但現在多用于CPU上,而在GPU上,AMD、NVIDIA不約而同地開始選擇TBP或者GCP這樣的指標,因?yàn)門DP本身并不適合描述芯片功耗,典型顯卡功耗對玩家來說才更有參考性。
不過有一點要注意,不論AMD說的TBP功耗還是NVIDIA的圖形卡功耗,雙方都沒有公布詳細的測試方法,說起來它們也不是業界通用的標準規范。我們要想知道顯卡的真實功耗,還得看具體情況,好在現在有方法可以單獨測量顯卡的整卡功耗了,我們之前也做了18款顯卡的整卡功耗,這個會比官方指標更有參加價值。

▲通過專用儀表,我們可以單獨測試顯卡的整卡功耗
