R5 1600X和i7-8700K哪個好?R5-1600X與i7-8700K區別對比詳細評測

AMD 銳龍R5-1600X與Intel酷睿i7-8700K選哪個好?以及R5 1600X和i7-8700K哪個值得購買?針對這類問題,本文就為大家?guī)砹薘5-1600X與i7-8700K區別對比詳細評測教程,有興趣的朋友們就來了解下吧,希望可以幫助到大家。
一、 前言:六核之爭 選AMD還是選Intel?
2017年,AMD推出了全新的銳龍?zhí)幚砥?,憑借高性能低功耗的Zen架構與八核心十六線程的巨大優勢打了英特爾一個措手不及。后者為了與AMD抗衡,慌忙推出了八代酷睿處理器。
與以往不同的是,英特爾此次升級破天荒地將主流級i7從四核心提升至六核心,就連入門級的i3也都全線升級為四核心,看來AMD這次對英特爾造成的壓力可真不小。
畢竟,AMD銳龍不但中高端全面普及八核心,主流市場都是六核心,銳龍3系列也統統為四核心,已經徹底告別了雙核心。
目前,銳龍與八代酷睿的競爭可謂十分激烈。其中,八核心處理器對于主流玩家來說還是顯得有些富裕,而四核心已淪為入門級處理器,因此六核心處理器自然而然成了玩家們的首選。
但很多玩家一提到購買處理器就犯困,尤其是游戲玩家們,經常在不同配置上猶豫不已。比如說,到底是選單核性能更強但價格一直居高不下的i7-8700K?還是選擇同樣為6核12線程價格僅為i7-8700K一半的銳龍5 1600X,然后留出更多預算在顯卡等其他配件上?
為此,快科技特地做了一次六核高端CPU性能對比測試,讓玩家了解在2K分辨率下搭配高端/發燒級獨立顯卡后,R5 1600X、i7-8700K兩款六核處理器的游戲性能表現。
以上是銳龍R5 1600X與酷睿i7-8700K參數對比,銳龍R7 1600X擁有16MB三級緩存,而酷睿i7-8700K則擁有更高的核心頻率。
二、 外觀:一樣的核心數量 不一樣的外觀設計
銳龍R5 1600X(左)、i7-8700K(右)正面對比圖
R5 1600X相比i7-8700K擁有更大面積的金屬外殼,與散熱器表面接觸更加充分,散熱效率更高。
由于筆者手里拿到的i7-8700K是一顆工程樣品,因此在處理器正面沒有標注處理器的具體型號。
銳龍R5 1600X(左)、i7-8700K(右)背面對比圖
R5 1600X處理器背面采用針腳設計,英特爾采用的是觸點式設計。
銳龍R5 1600X(左)、i7-8700K(右)厚度對比圖
R5 1600X處理器相比i7-8700K擁有更厚的PCB。英特爾自六代酷睿處理器開始將原本1.17毫米的PCB降至0.78毫米,這也就造成了部分網友出現PCB被散熱器壓彎的情況。
三、游戲性能:6款游戲?qū)崪y 最低差距僅3幀

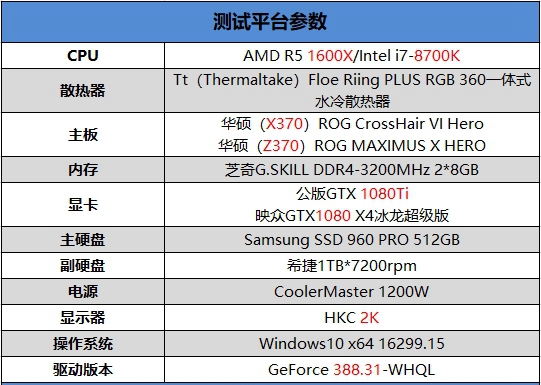

為了避免其它硬件影響兩款處理器的性能發揮,測試平臺筆者選用了手里最好的硬件進行搭建,平臺參數如下:
本次測試共六款游戲,分別是《古墓麗影:崛起》、《GTA5》、《巫師3》、《原始?xì)⒙尽?、《生化危機7》、《戰地1》。每款游戲?qū)⒃贏/I兩個平臺下分別搭配GTX1080和GTX1080Ti兩款顯卡進行測試。
為了避免顯卡過熱導致降頻影響性能,筆者每次測試游戲都會間隔5分鐘,待顯卡溫度降至室溫后再進行下一款游戲測試。
——《古墓麗影:崛起》
《古墓麗影:崛起》是一款單機類動作冒險游戲,該游戲是《新古墓麗影(原名:Tomb Raider,即是古墓麗影9)》的續作,于2015年12月正式發行。

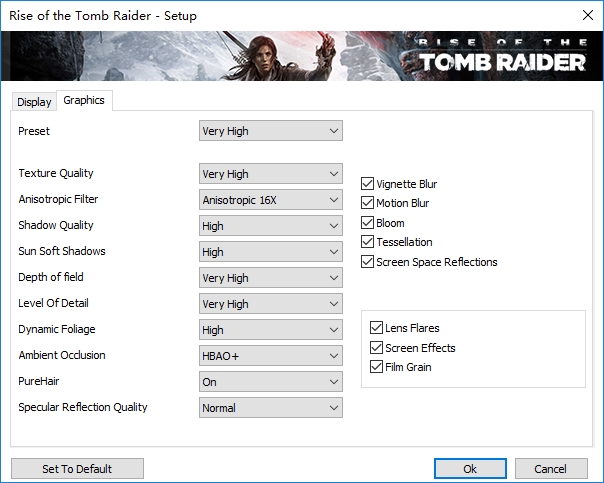

↑↑↑《古墓麗影:崛起》參數設置截圖
選擇游戲預設值Very High,關閉垂直同步,其它保持默認值,使用游戲自帶的基準測試進行跑分測試。
① 搭配GTX1080顯卡
↑↑↑GTX1080下《古墓麗影:崛起》幀數對比
在GTX1080+DX11組合下,R5 1600X平臺幀數為97 FPS,相比i7-8700K平臺低了6 FPS。
由于《古墓麗影:崛起》支持DX12,因此筆者在只改變API的情況對《古墓麗影:崛起》做了一次DX12游戲幀數測試。
順帶提一下,DX12是目前微軟主推的一種API,并且只存在于Win 10系統上(Win7/8.1不支持),相比早前的DX11 API ,DX12大大提高了多線程利用率,可以充分發揮多線程處理器的潛力。

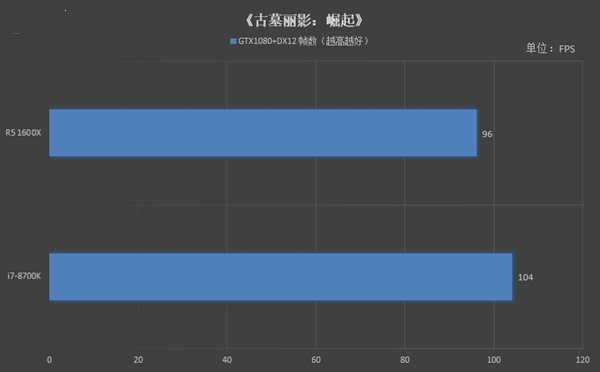

↑↑↑GTX1080下《古墓麗影:崛起》幀數對比
R5 1600X平臺幀數為96FPS,相比DX11模式下幀數降低了1 幀,i7-8700K平臺幀數則比DX11模式下多了1 幀,都可以視為誤差。
② 搭配GTX1080Ti顯卡
GTX1080Ti下《古墓麗影:崛起》幀數對比
換上GTX1080Ti后,兩套平臺游戲幀數均有上升,相比1080顯卡下的游戲幀數分別提升12幀(R5 1600X)、17幀(i7-8700K)。
同價位下,R5 1600X平臺在《戰地1》中游戲幀數遠超i7-8700K,領先后者達11幀,充分說明了在處理器達到一定性能的情況下,更換更好的顯卡比更換更高端的處理器更加實惠。
經過以上6款游戲?qū)Ρ瓤梢园l(fā)現,處理器性能已經不再是游戲的主要瓶頸,在同樣的預算下,選購一款更加強勁的處理器不如選擇一款更為高端的顯卡性能提升明顯。
四、溫度及功耗:1600X滿載功耗僅140W 低于8700K近100W
為了測試CPU的最大功耗及溫度,筆者使用AIDA64軟件中的FPU對兩款處理器進行單拷測試。
AIDA64是一個測試軟硬件系統信息的工具,前身是EVEREST。它能夠提供cpu、磁盤和內存基準。AIDA64提供了一個64位的基準來對計算機處理各種數據任務的速度進行衡量。內存和緩存的基準可用來分析系統的內存帶寬和延遲,處理器的基準利用MMX,3DNOW!和SSE指令。
——CPU滿載溫度測試
兩款處理器均采用相同的高端水冷散熱器Tt Floe Riing PLUS RGB 360,目前市場價約1659元。

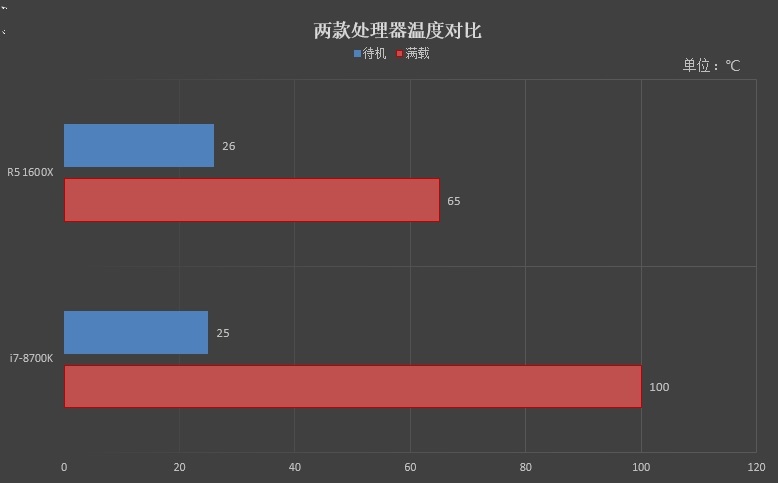

兩款處理器溫度對比
測試室溫為20℃,進入系統待機十分鐘后,兩款處理器的溫度均在25℃左右,相差不大。
使用AIDA64 FPU對CPU進行單拷測試,滿載5分鐘后,R5 1600X的溫度保持在65℃,而i7-8700K的溫度則在95~100℃之間浮動,其中i7-8700K的第三顆物理核心一直處于100℃。
由于本次測試不做CPU開蓋處理,因此在處理器滿載溫度方面使用釬焊導熱的R5 1600X要低于i7-8700K(內部采用硅脂導熱)不少。
——CPU滿載平臺功耗

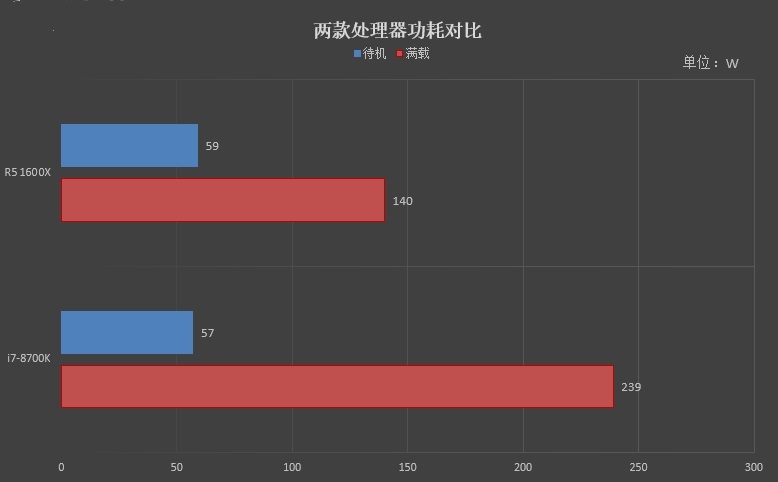

兩款處理器功耗對比
在待機功耗上,兩套平臺均保持在57~59W的水平,相差無幾。
但是在滿載功耗上,i7-8700K的功耗著實感人,達到了239W,高出R5 1600X近100W。起初筆者還以為是測試有誤,但經過多次測試依然如此,不得不說R5 1600X的功耗控制的確實不錯。
五、總結:性能差10%價格低一半 銳龍性價比凸顯
游戲性能:經過前面6款3A游戲測試可以看到,R5 1600X、i7-8700K兩款處理器在搭配GTX1080顯卡運行《GTA5》時差距最大,達到了22幀,除此之外,大部分游戲均在10幀左右,最小差距出現在《巫師3》中,差距僅3幀,綜合上述6款游戲后兩者性能差距在10%。

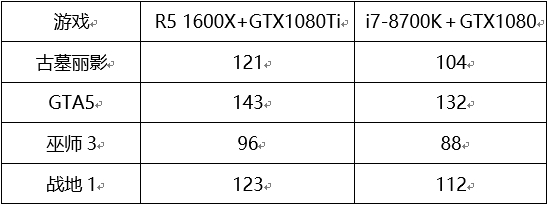

換成更高端的GTX1080Ti顯卡之后,兩套平臺的性能都有明顯提升,而如果考慮同價位平臺,R5 1600X+GTX1080Ti組合的成本支出與i7-8700K+GTX1080基本相當,游戲幀數則完全超越,大部分時候都能取得10%左右的明顯領先,《古墓麗影》中更是領先了多達16%,平臺性價比自然更高。
功耗溫度:AMD新一代銳龍?zhí)幚砥鳠o論是性能還是功耗,相較之前的FX推土機架構處理器好了太多。
在本次測試中,R5 1600X滿載功耗僅140W,而對手i7-8700K功耗卻達到了239W,高出R5 1600X近100W。雖然i7-8700K整體性能上要高于R5 1600X,但從游戲的實際體驗來看,兩款處理器的性能差距遠不及兩者的功耗差距大。
溫度方面也類似,同樣搭配頂級水冷,R5 1600X滿載可以控制在65度左右,i7-8700K則輕松達到100度,一個釬焊一個硅脂果然不一樣。
平臺成本:2017年是PC處理器大爆發的一年,四核、六核處理器層出不窮,八核處理器也不足為奇,加之今年吃雞游戲的火爆,重新燃起了玩家們攢機的欲望,但事與愿違的是今年的內存、SSD由于產能問題價格一漲再漲,某些品牌的內存價格甚至出現了翻倍的情況。
如何在有限的預算上搭配出適合自己的平臺成了玩家們的當務之急。在本次R5 1600X與i7-8700K的對戰中,在忽略價格等因素的情況下,毫無疑問i7-8700K穩贏,但是回頭來看,目前i7-8700K盒裝的售價在3099元,高出R5 1600X盒裝1300元之多。
而且這僅僅是處理器,還不包含主板在內,畢竟八代酷睿目前只有高端昂貴的Z370可選,銳龍則可以搭配X370或者更廉價的B350。
由于八代酷睿只有搭配新款300系列主板才能運行,同時i7-8700K要想超頻只能搭載頂級的Z370系列,相反R5 1600X即便搭載中端B350系列主板也能實現完美超頻運行,算下來i7-8700K處理器+Z370主板的價格多出R5 1600X+B350主板近 2000元,這完全可以讓玩家的顯卡從GTX1080升級為GTX1080Ti,游戲性能提升可不止一點半點。
即便部分機智的玩家選擇購買i7-8700K散片,價格同樣高出R5 1600X近700元,用這多出的700元選擇一塊M.2 256GB的固態硬盤豈不美哉!
