聯想1+1電腦LE-IT02內置音響利用方法[圖文]

聯想LE-IT02內置音響,利用方法:
家里有一廢棄的聯想電腦( 同禧3086C/700),原有主板為I810主板的(P61810/W1-B),里有一內置音箱,型號為LE-IT02,接口是7根插針的(共是8芯),不能用在其他電腦上,于是我動了改造的念頭。
原有電腦:

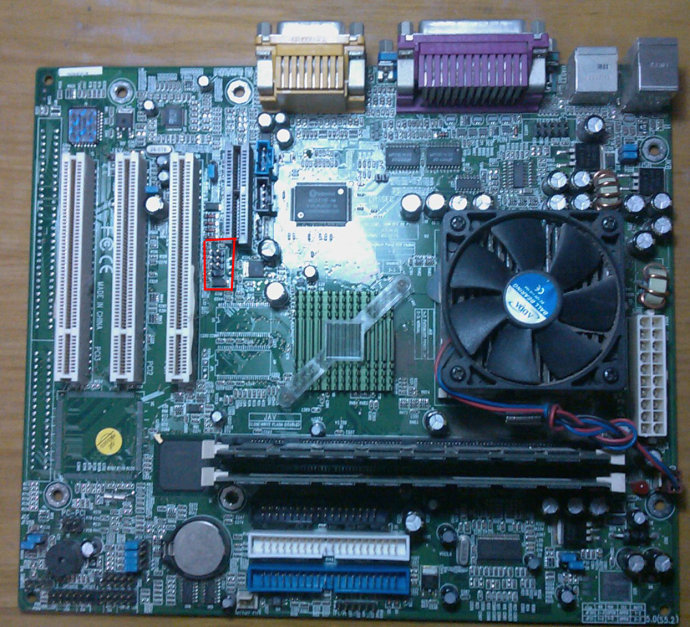

主板:
紅色部分為主板前置音頻針腳

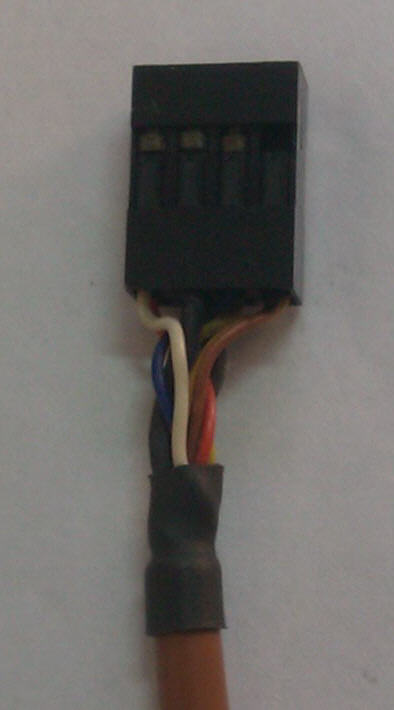

與主板聯接線插頭:

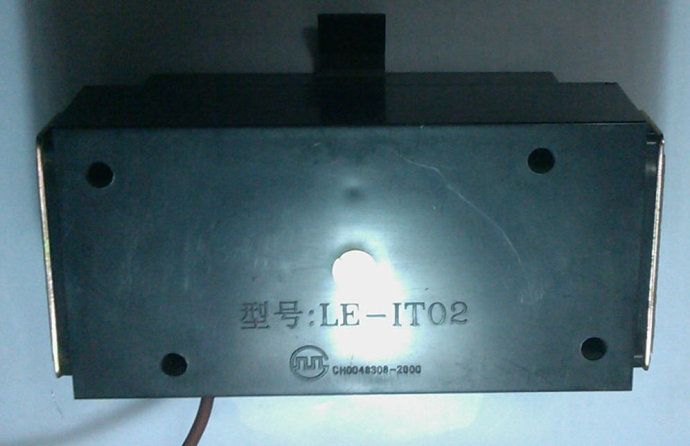

內置LE-IT02音箱,此音箱做工與質量都較好:
經查找資料:針腳定義如下:
紅色和白色為左右音頻信號線,藍色和黃色為音頻地線;(紅色 黃色(藍色) 一對;右聲道。白色 藍色(黃色) 一對;左聲道)。
棕黃色和棕色并在一起的線,這條是電源正極;還有一粗一細兩條電源地線,細的那條不接也可以。那條比較細的黑線建議用膠布包起來。

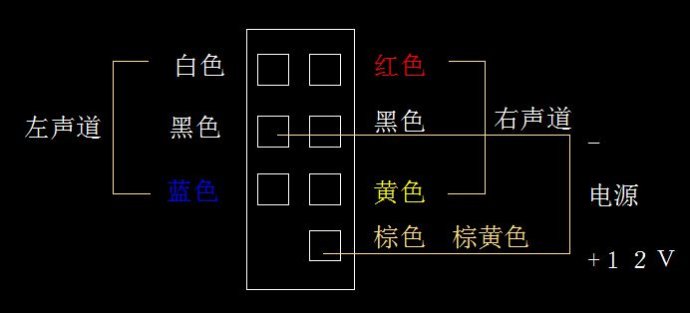

面向插頭,線布置如下:
本次改造拆下來的LE-IT02音箱需要12V電源。
本人原有聯想1+1電腦主板是I810主板,針腳提供12V電源。新主板了找不到12V針腳,只能從電腦電源找了。
(注LE-IT01需要5V,可以從電源上取電,黃色為12V,紅色為5V,也可以從主板USB口取電。)

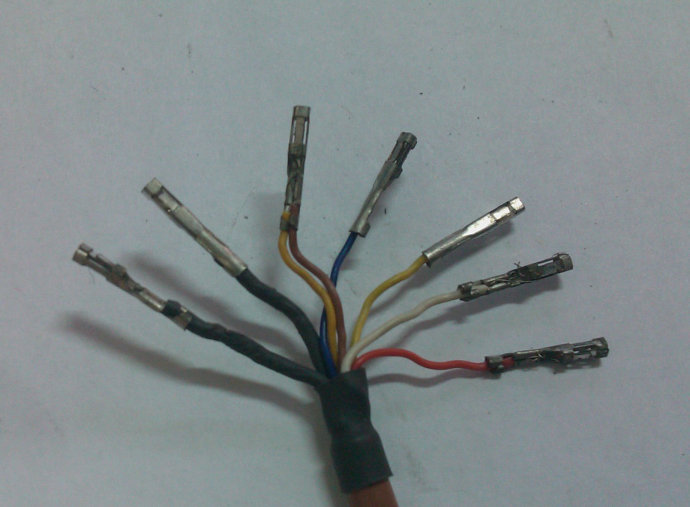

(音箱內接在電路板上是6針,7芯,其中一芯是橙棕兩線合成一芯,所以實際少了兩條黑粗細線并成一根粗線。)
電腦換成了845GV主板,是AC97'接口,接口定義如下圖:
將5、6;9、10針腳分別接上紅色 藍色 一對;右聲道。白色 黃色 一對;左聲道。紅色和棕色并在一起的線,這條是電源正極;還有一粗一細兩條電源地線,細的那條不接也可以。那條比較細的黑線建議用膠布包起來。紅色和棕色線接在電源線黃色線上,黑色線與色線相接。(電源黃色為12V,紅色為5V)。這樣電腦內置音箱就可以使用了。
改裝用法:加裝一個雙聯電位器,來控制音量。再加裝一個12v的變壓器,就可以成為有源音響,完全脫離電腦的限制了,可以隨時移動,接mp3等。
改造后試聽,聲音清晰,沒有失真,音量較大,沒有雜音,可以省去外置音箱了,節省了空間,更簡潔了。
注:關于音頻接口定義見百度文庫:
http://wenku.baidu.com/view/5b3ef6d2b9f3f90f76c61b40
聯想LE-IT02內置音響
1.接法:
白色和紅的的是音頻接線,不分左右聲道,可以接到耳機插頭上,然后插到聲卡的綠色輸出孔。
藍色和黃色為音頻地線,不分左右,不接也響。
橙棕色線是電源正極,可以接D型電源口(紅的是5v的正極,黃的是12v的正極)或USB線,也可從USB口取電。
一粗一細黑色線是電源地線,接一條就可以??梢越拥紻型電源口的黑色接口。
2.電源部分:
LE-IT01電源用的是5v的電源,LE-IT02電源用的是12v的電源。5v電源可以直接在usb口上直接取,也可以在電源D型輸出端子上取。
D型電源接口取電:D型電源接口線是四色線,紅的是5v的正極,相鄰黑的是5v的負極,黃的是12v的正極,相鄰黑的是12v的負極。
usb接口線取電:USB接口線分紅白綠黑四色,紅色是+5v,黑色是接地,白色和綠色線是數據信號,沒有用,斷掉做好絕緣。這里,我們將紅色線接到音箱上紅棕并到一起的線上,黑線接黑線。
3.音頻部分:
耳機孔線接法:耳機的插頭有四條線,兩條線包在紅色和白色的電線皮里,兩條在外面。把紅線插到紅色音頻線的孔里,外面的裸線插到和紅色線孔同排的黃(白)線的孔里,另兩條線對稱插。
錄音線接法:切開一條Line-in錄音線,外皮里面是裸線,作用是音頻地線,里面包著一條小的漆包線,是音頻信號線,分別對接即可。
4.其他用法:
加裝一個雙聯電位器,來控制音量。再加裝一個5~12v的變壓器,就可以成為有源音響,完全脫離電腦的限制了,可以隨時移動,接mp3 dvd 隨身聽等等。。。。。。
