自研四振子全向增益天線! 中興問天BE6800Pro+路由器拆機和詳細評測

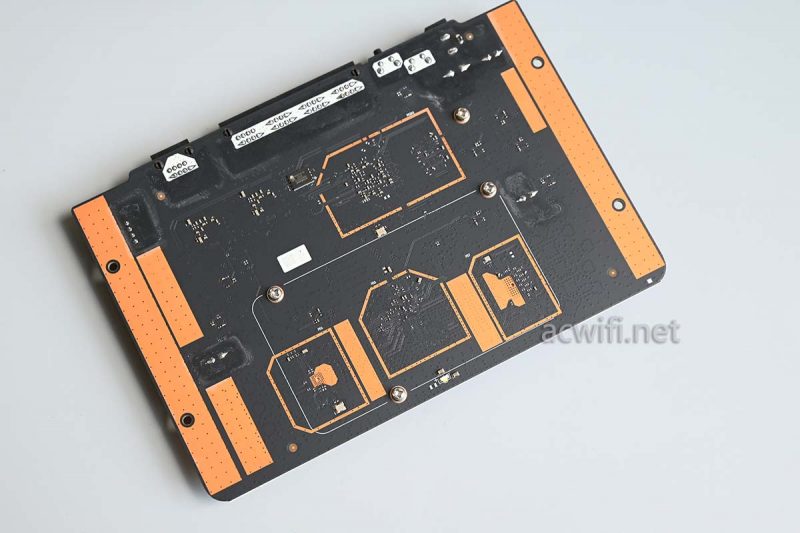

我要評論主板背面并沒有安裝散熱器或均熱鋁板：

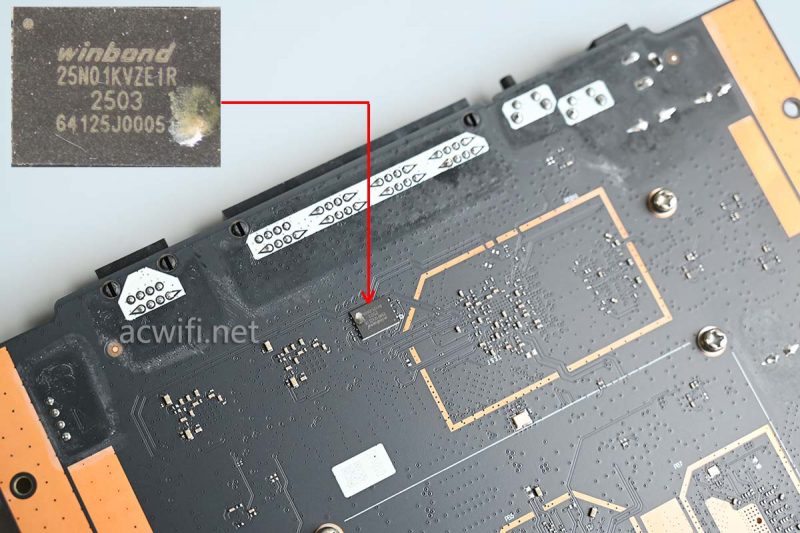

主板背面這里有一顆閃存芯片，型號是W25N01KVZEIR，容量128MB：

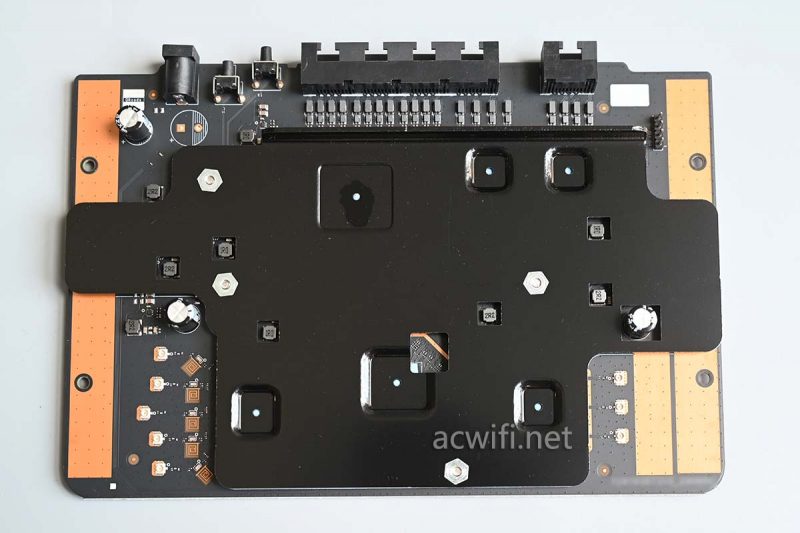

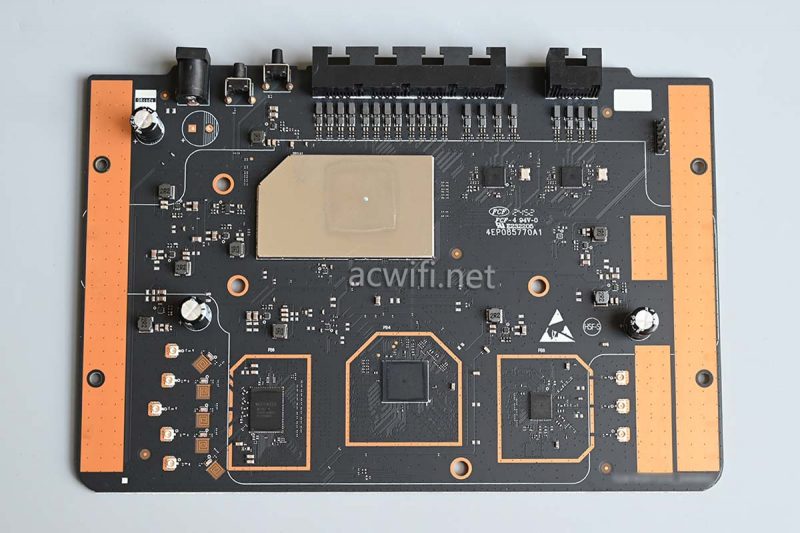

翻回主板正面來：

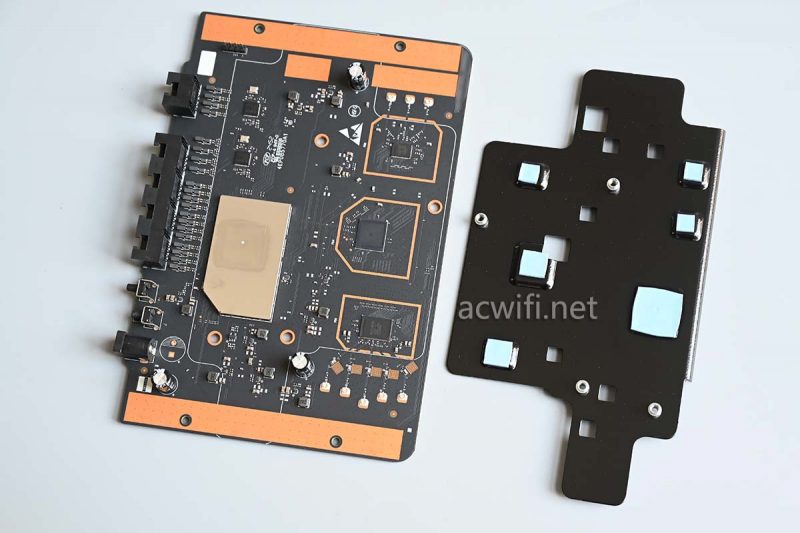

拆開這片均熱鋁板，每片芯片上均有導熱硅脂墊片：

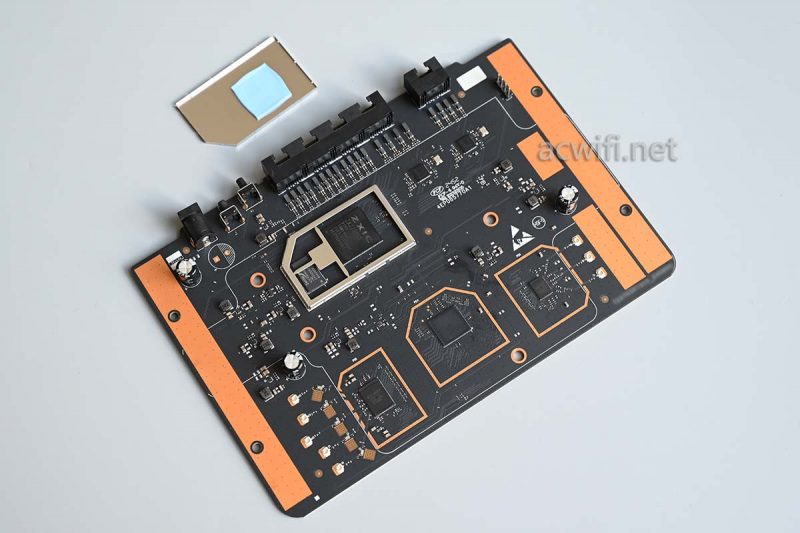

撬開屏蔽罩：
先CPU吧。

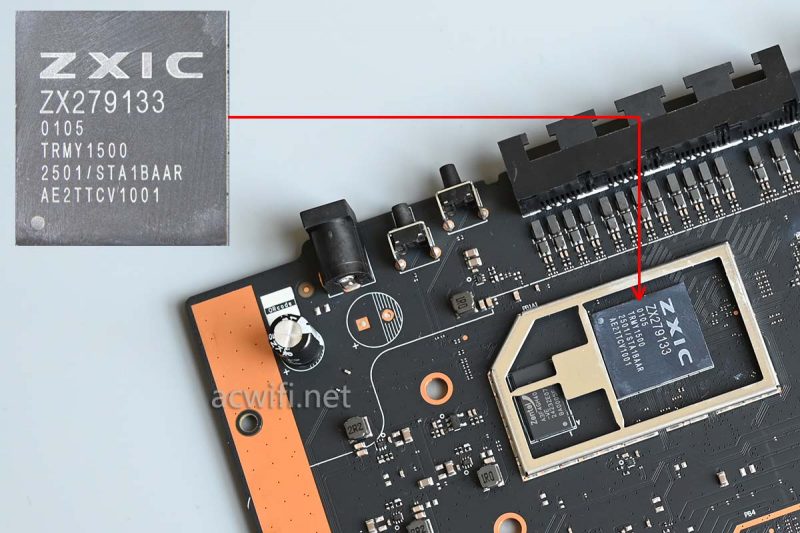

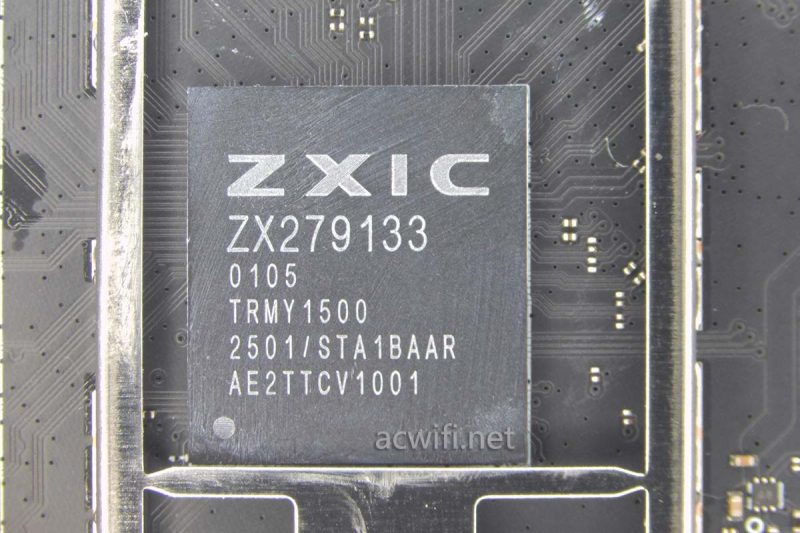

中興問天BE6800Pro+的CPU型號是中興自研的ZX279133，雙核A53，集成了8核64線程的NPU，集成了兩個10G MAC，還有四個1G口。

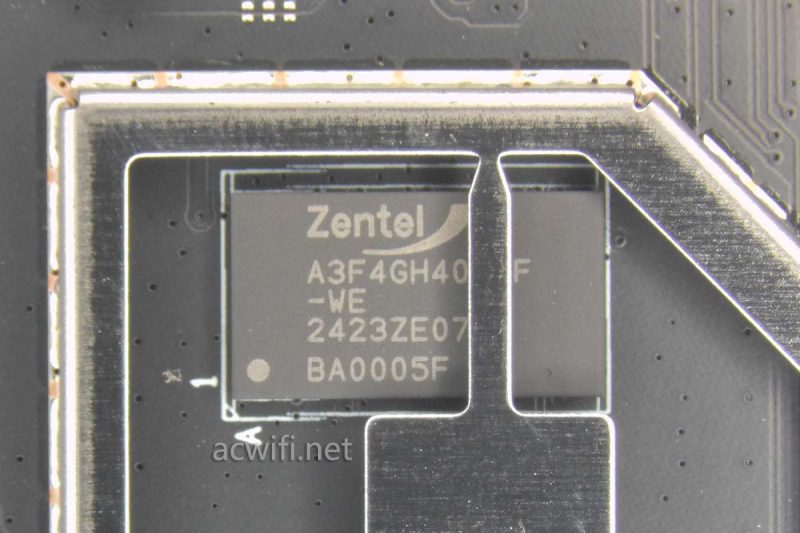

旁邊的內存芯片是A3F4GH40ABF-WE，DDR4-2133，容量512MB。（中興巡天BE5100Pro+用的內存是DDR3-1866）

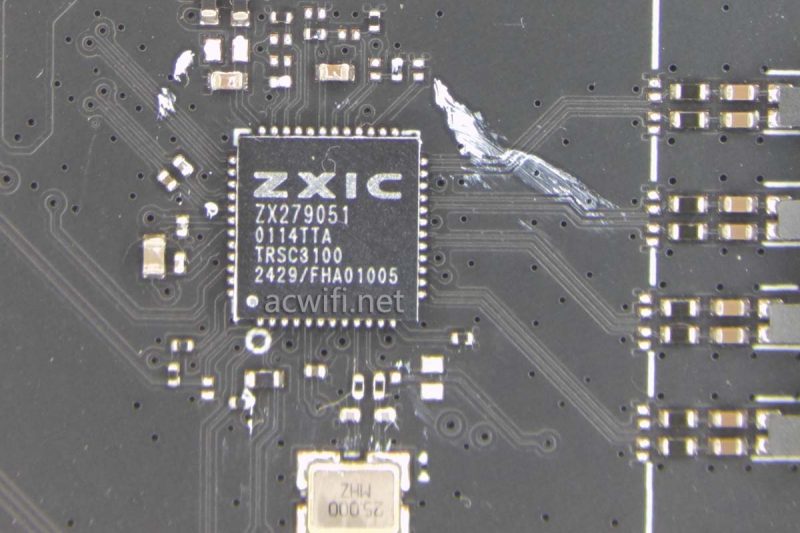

想不到中興也有了自研的2.5G PHY芯片，型號是ZX279051。用電腦上的IRTL8126網卡分別固定速率2.5G、1G、100Mbps和10Mbps 全雙工，都能識別對應的速率，網卡為自適應速率時，可自動識別2.5G速率。（中興好早就開始做以太網PHY芯片）

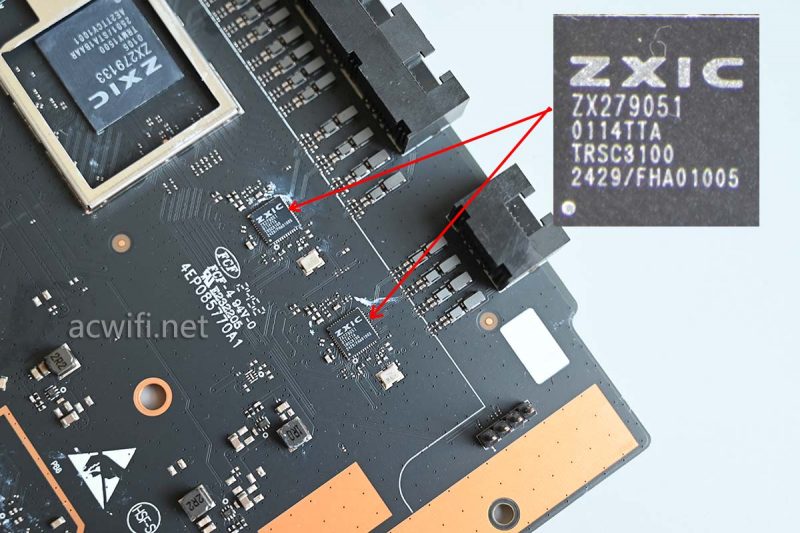

由于有兩個2.5G網口，所以要用兩顆2.5G PHY芯片：ZX279051。
現在去看無線射頻電路方面。

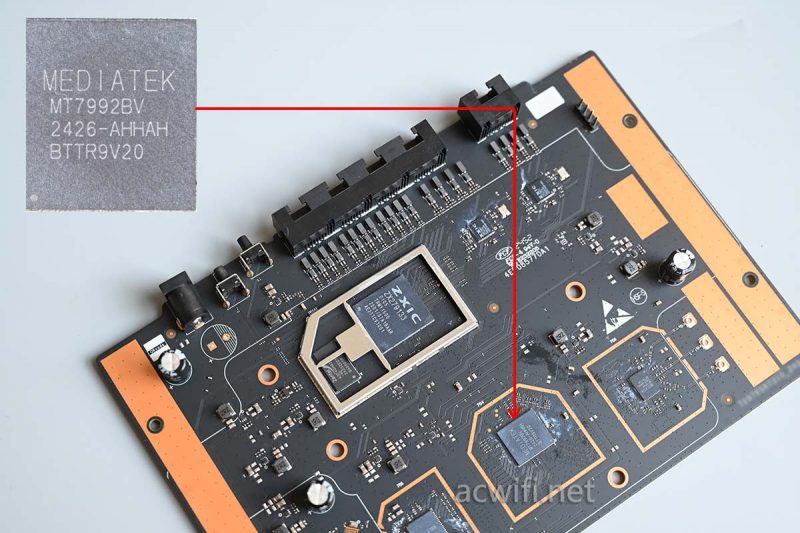

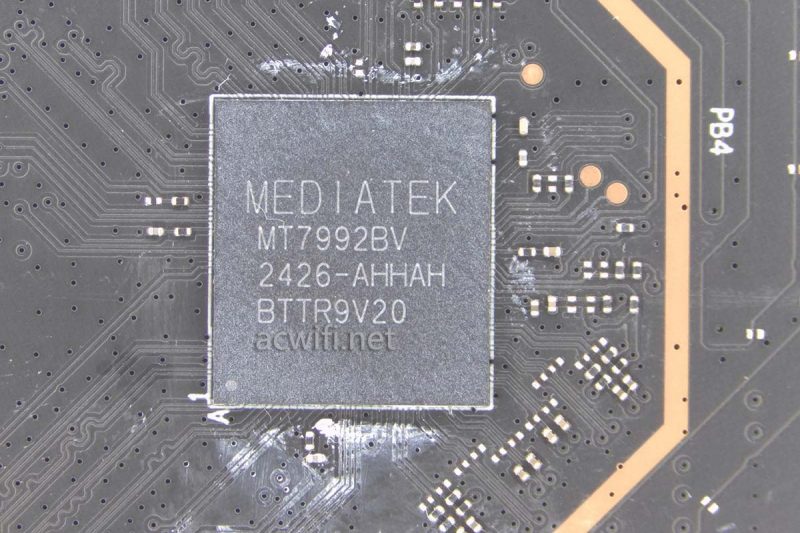

中興問天BE6800Pro+的無線基帶芯片是這顆聯發科的MT7992BV：（也可以省略掉后面的V，即MT7992B）
它跟聯發科BE7200所用的MT7992AV，差別在2.4G上面，即MT7992AV的2.4G和5G均支持4x4MIMO，而現在這顆MT7992BV它的2.4G支持3x3MIMO，5G是支持4x4MIMO。
MT7992AV和MT7992BV都是6nm制程。

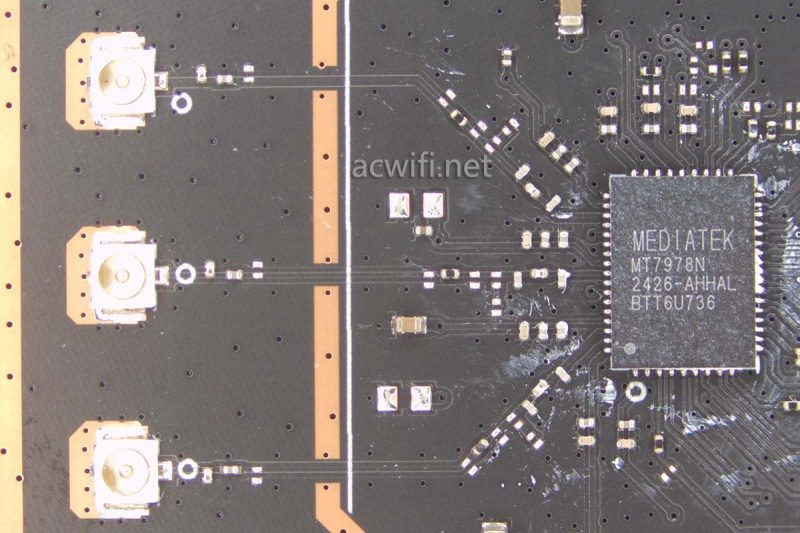

2.4G 射頻芯片是這顆MT7978N，支持3T3R，內置FEM（包括PA、LNA、Switch）。（內置FEM即iFEM）
5G 射頻芯片是這顆MT7979N，支持5T5R，即5路發射和5路接收，也是內置FEM。

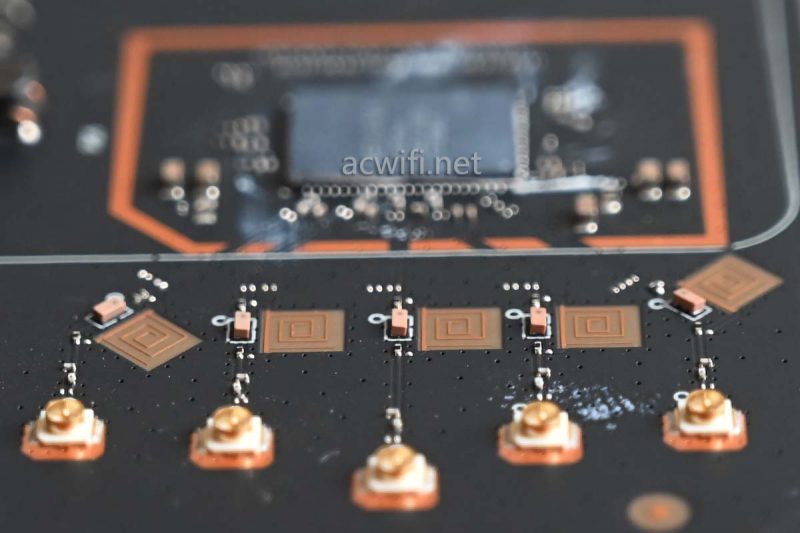

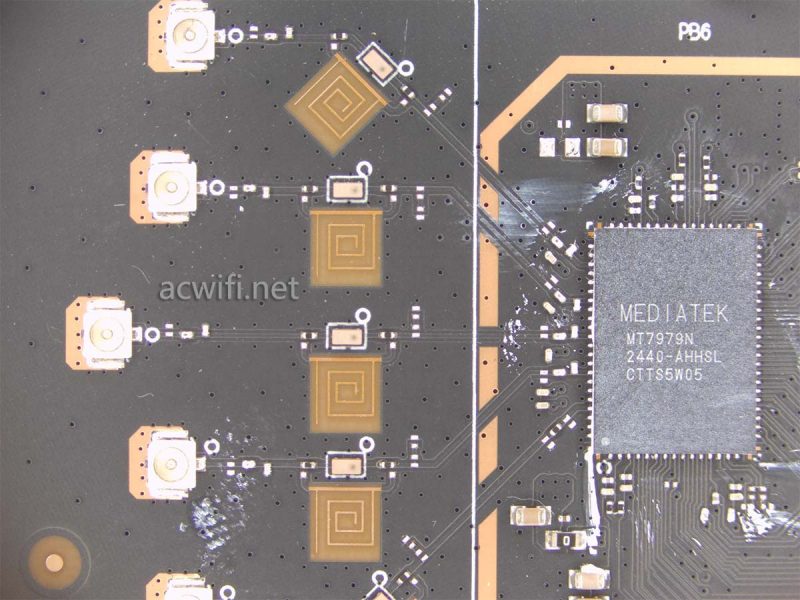

5G射頻每一路上都有一個銅線圈：

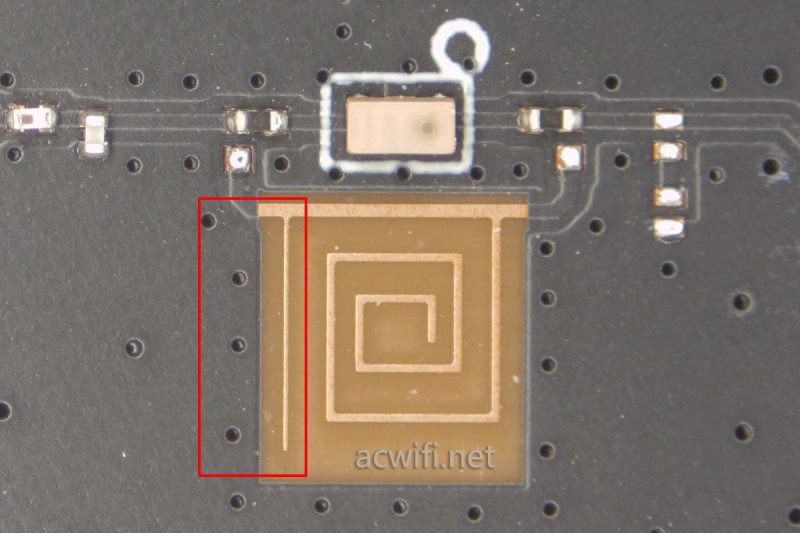

這是在PCB板上做的匹配電路，這個類似于一個L/C的電路，起到匹配和濾波的作用。如果設計合理能達到好的效果，就可以替掉白框里面的那顆濾波器。下圖我圈出的紅色框就相當于電容，設計這根線的長度就可以調整耦合電容的大小，而右邊的線圈就是電感。這種設計在高頻電路中是常有的技術！

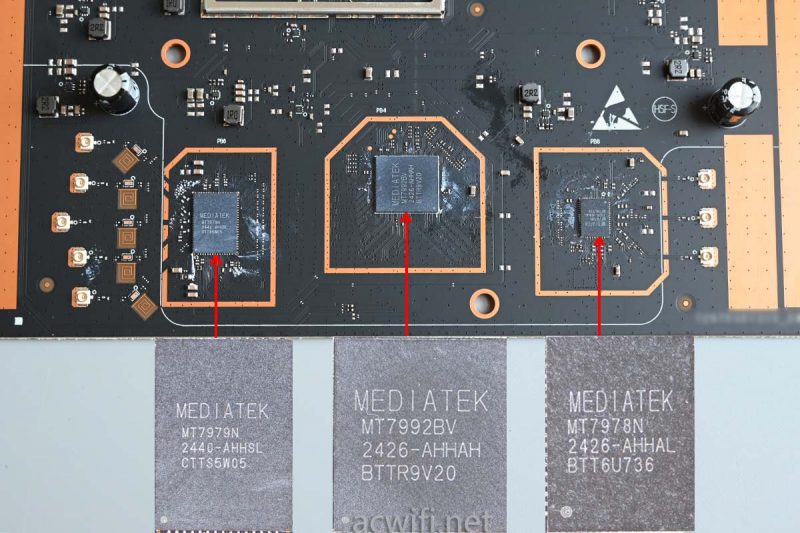

以上三顆芯片的位置關系如下圖：
