Altium Designer怎么制作PCB元件庫?

  發布時間:2017-07-05 16:28:16   作者:佚名   我要評論
Altium Designer怎么制作PCB元件庫?PCB元件庫是電子電路設計中很重要的一步,該怎么制作PCB元件庫呢?下面我們就來看看詳細的教程,需要的朋友可以參考下

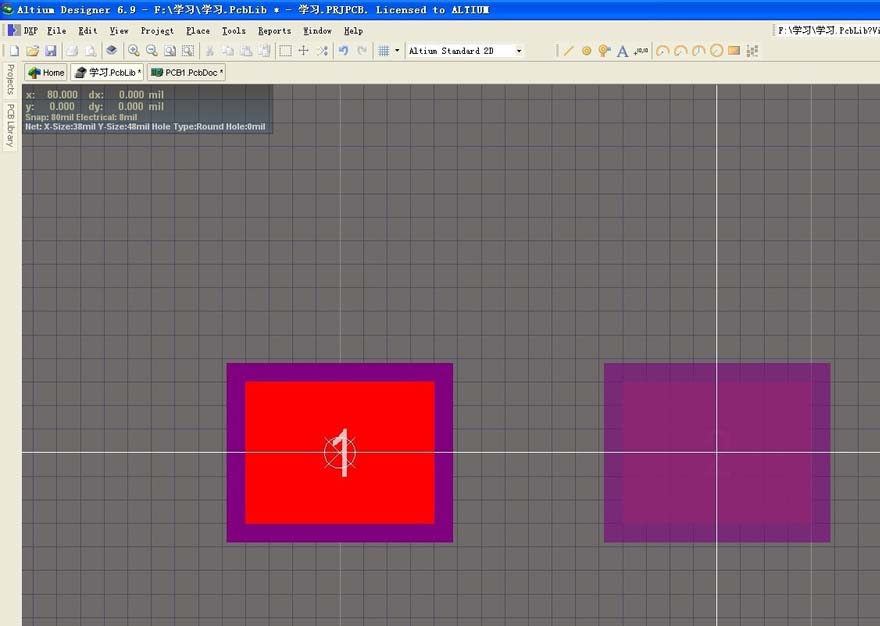

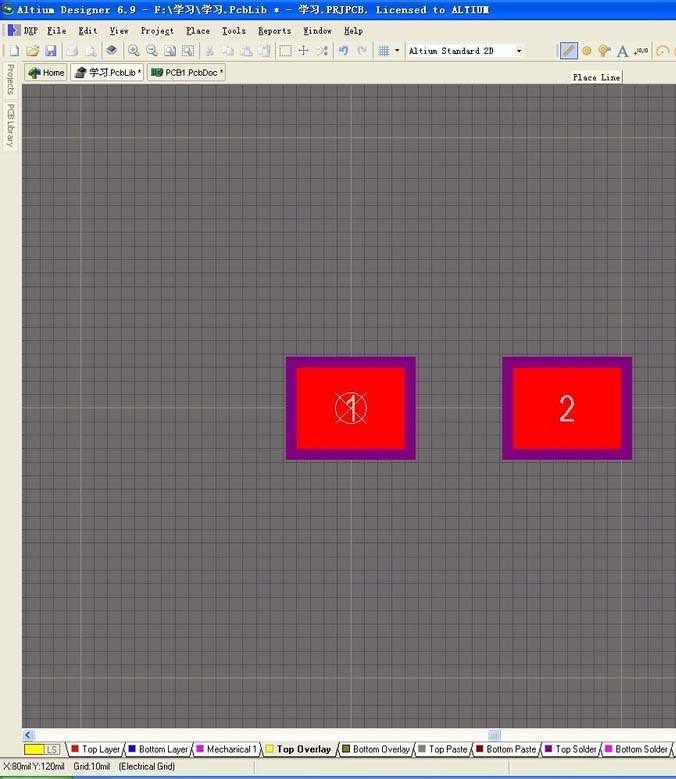

7、現在我們把這兩個焊盤按長度為80MIL來放置,首先按下快捷鍵GG,輸入法在EN的時候才有效,注意是連續2次按下GG,然后在對話框里輸入80MIL,單擊OK,我們再按著標號為2的焊盤不松手左右移動,大家看左下角的坐標,X=80,Y=0上,因?yàn)?腳是在X=0,Y=0的原點上,所以1腳與2腳的距離 為80MIL。

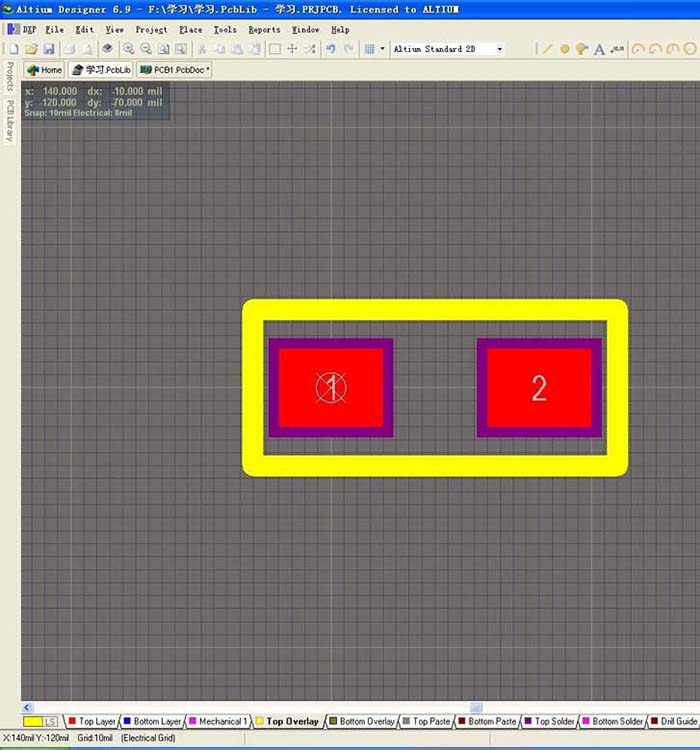

8、接下來我要畫邊框了,也就是元件的外圍,我們按下GG,改成10MIL,然后切換左下角的層為Top Overlay絲印層,然后在工具欄選擇Place Line放置線。

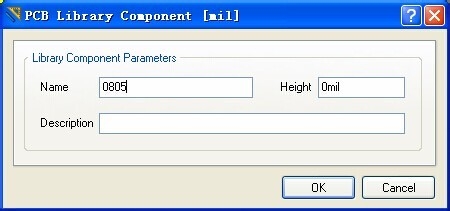

9、接下來再回到左邊的PCB Library,左鍵雙擊PCB COMPONENT_1,修改名稱為0805,點擊OK。

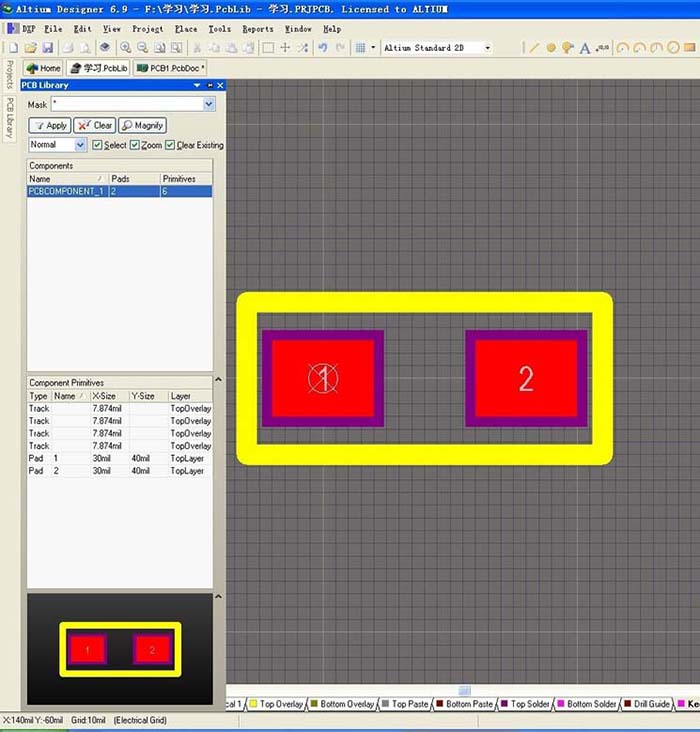

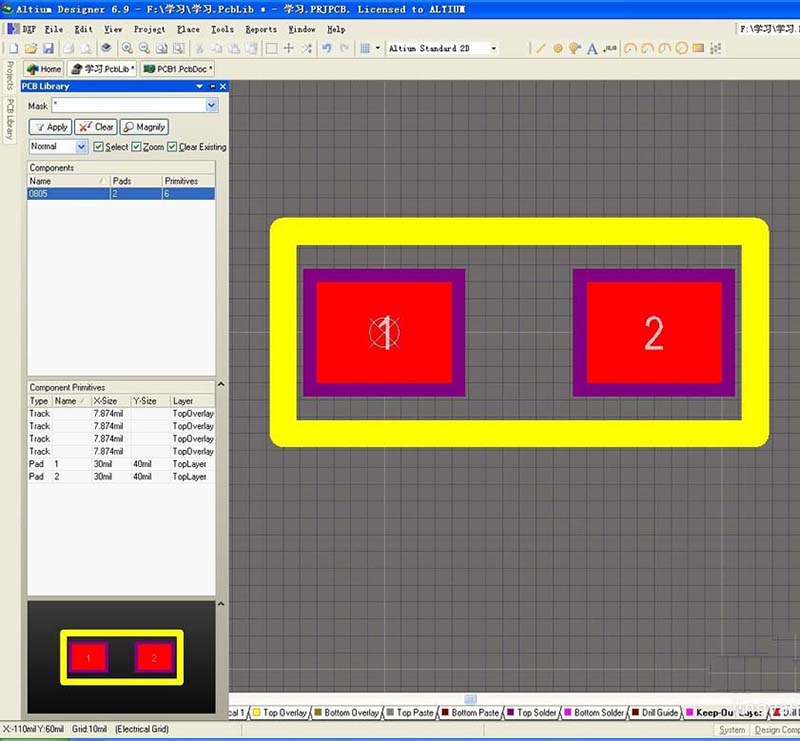

10、至此一個名稱為0805的PCB元件封裝已經做好了,這個是必須和原理圖元件庫互相對應的,大家其它的元件也可按照這個方法來進行繪制,如果還有不懂的可以來請教我,樂意為你們效勞,記得如果覺得好的話幫我投票點贊吧,這個軟件我會繼續講解下去,直到人人都會為止。
