UG12.0怎么創建塑料矮板凳模型?
百度經驗 發布時間：2019-01-27 14:04:45 作者：ffjczr
我要評論
我要評論UG12.0怎么創建塑料矮板凳模型？ug12.0中創建三維零件很簡單，想要創建塑料板凳，該怎么創建呢？下面我們就來看看詳細的教程，需要的朋友可以參考下

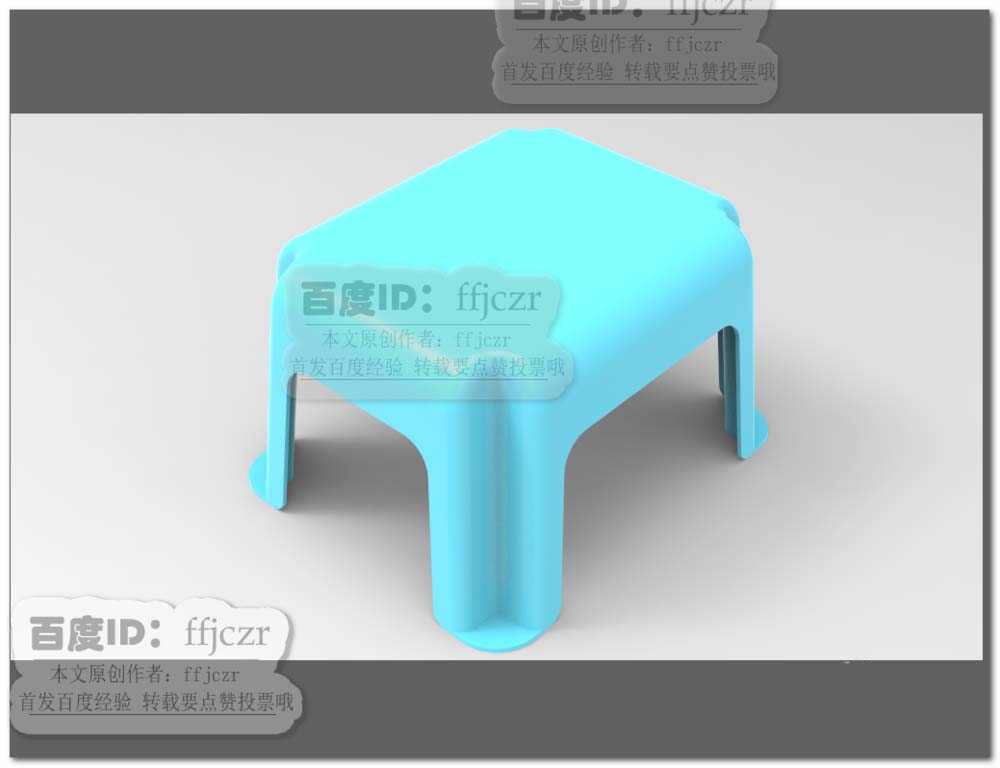

UG12.0中想要創建一個小矮凳模型，需要用到的命令有拉伸、抽殼、倒圓角等，下面我們就來看看詳細的教程，請看下文詳細介紹。

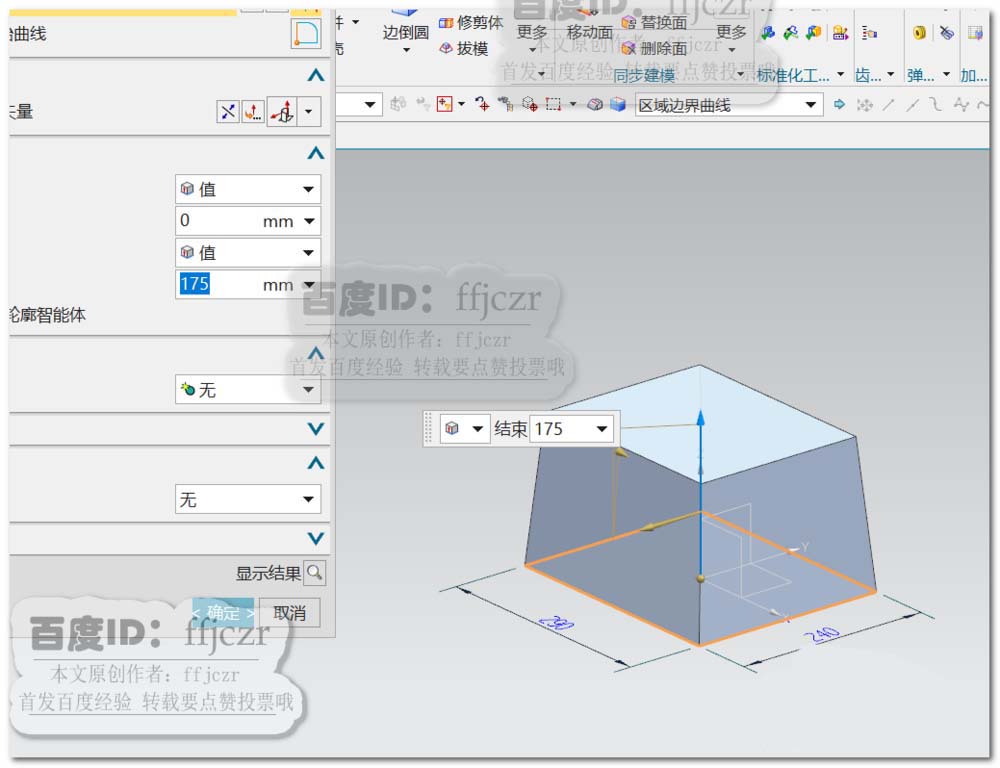

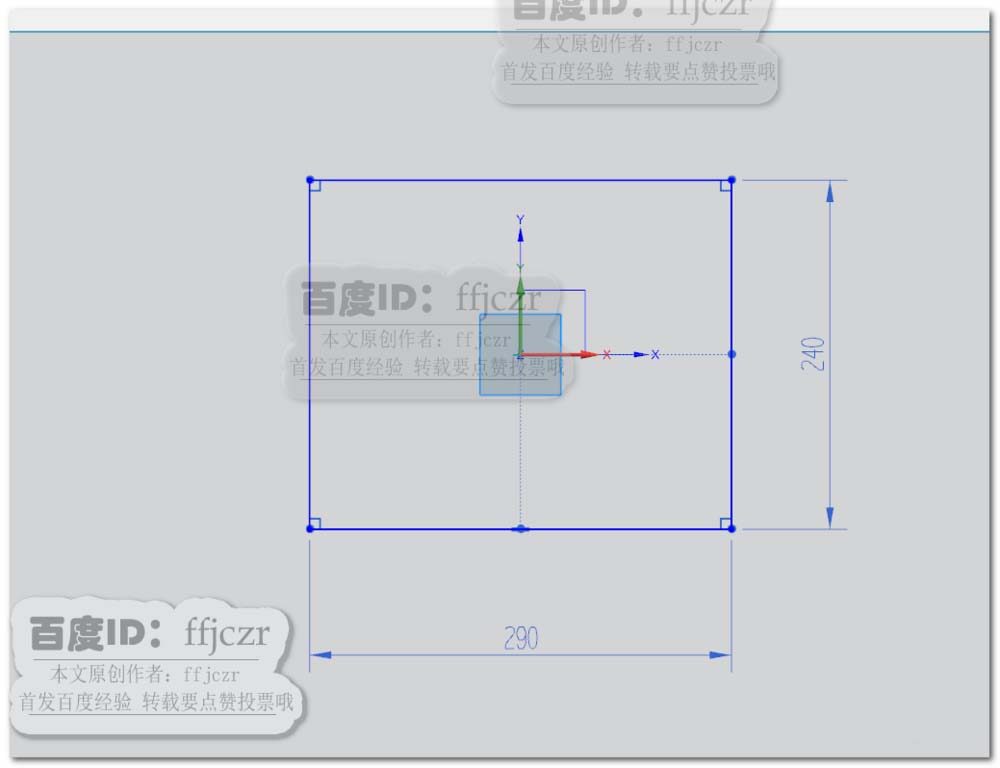

1、選用拉伸命令，以XY面為草繪平面；在草繪中繪出矮凳模型的俯視輪廓線，其輪廓線為以坐標原點為中心的矩形，長寬為290*240?；氐嚼鞂υ捒蛑?，指定矢量為Z正向，開始值為0，結束值為175，選用從起始限制拔模，值為5度。
2、用倒圓角命令，對上步拉伸得到的實體邊進行倒半徑為30的圓角，注意底部的邊不用倒角。

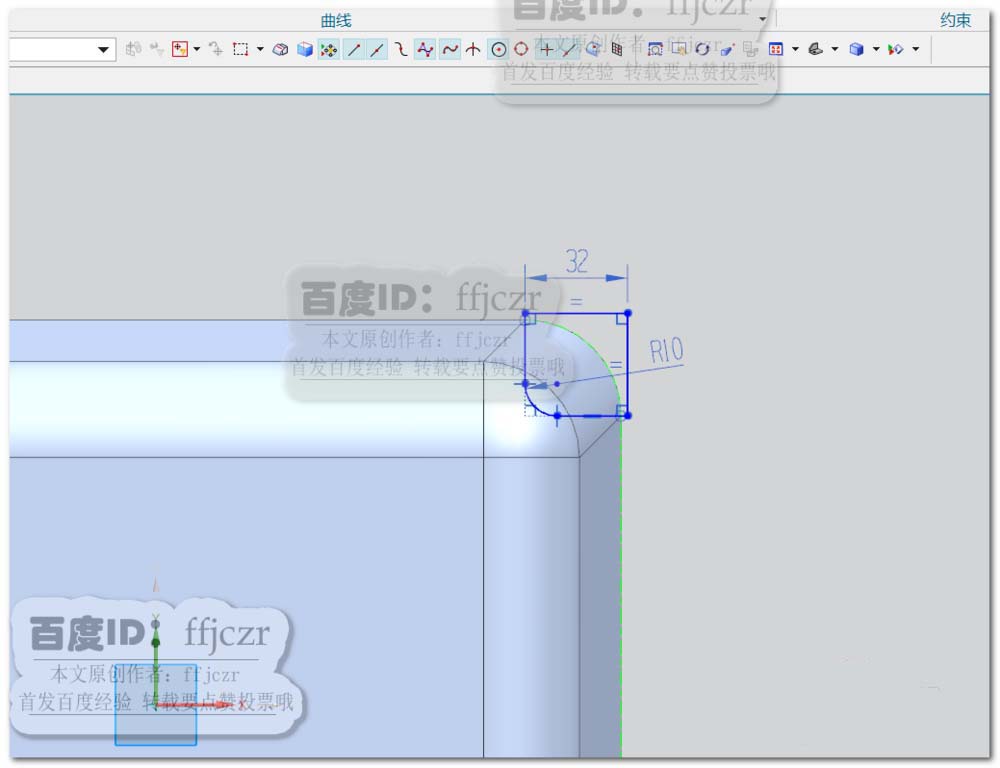

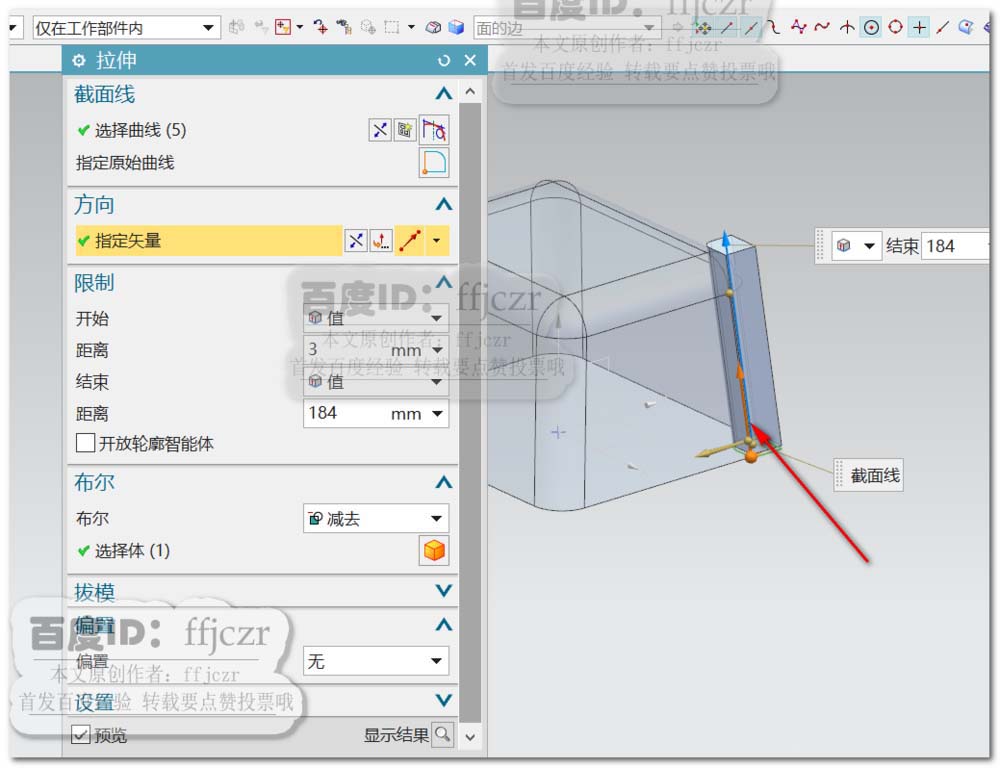

3、選用拉伸命令，以XY面為草繪平面。草繪中，以模型的一角為參考，繪制一個長為32的正方形，其兩鄰邊在模型倒角的兩端點上，如圖所示。拉伸對話框中，指定矢量用兩點定向的方式，確定拉伸的方向，所選擇的兩點為第一步拉伸得到模型側邊兩端點。開始值為3，結束值為184，布爾為減去。

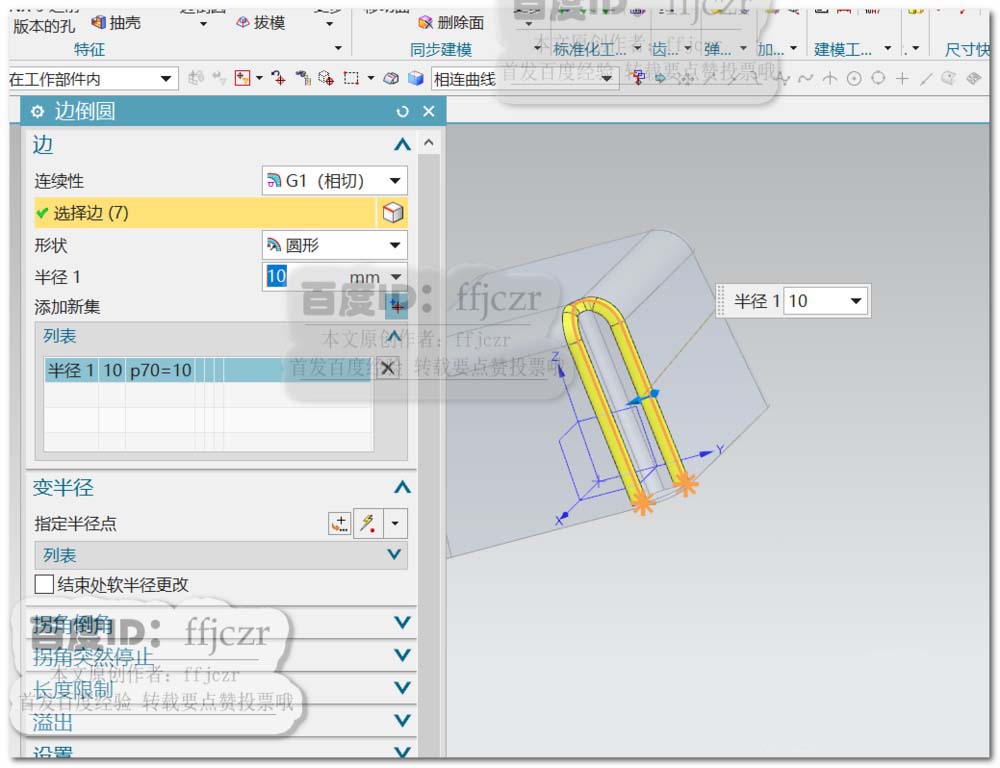

4、對上步拉伸減去形成的邊進行倒半徑為10的圓角。

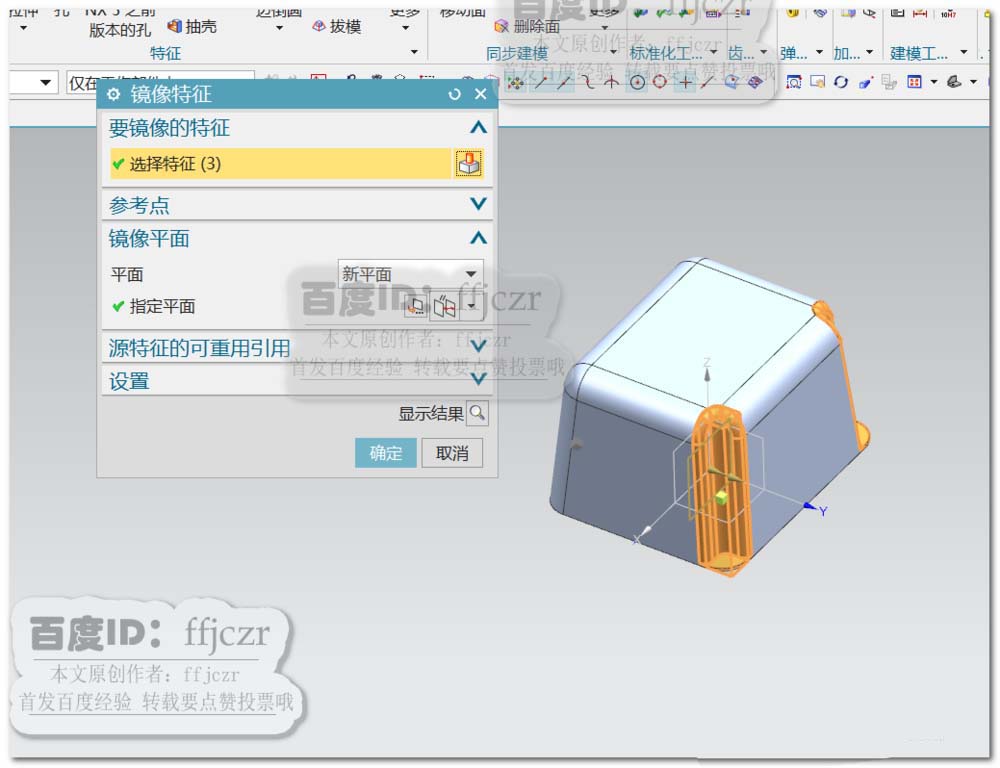

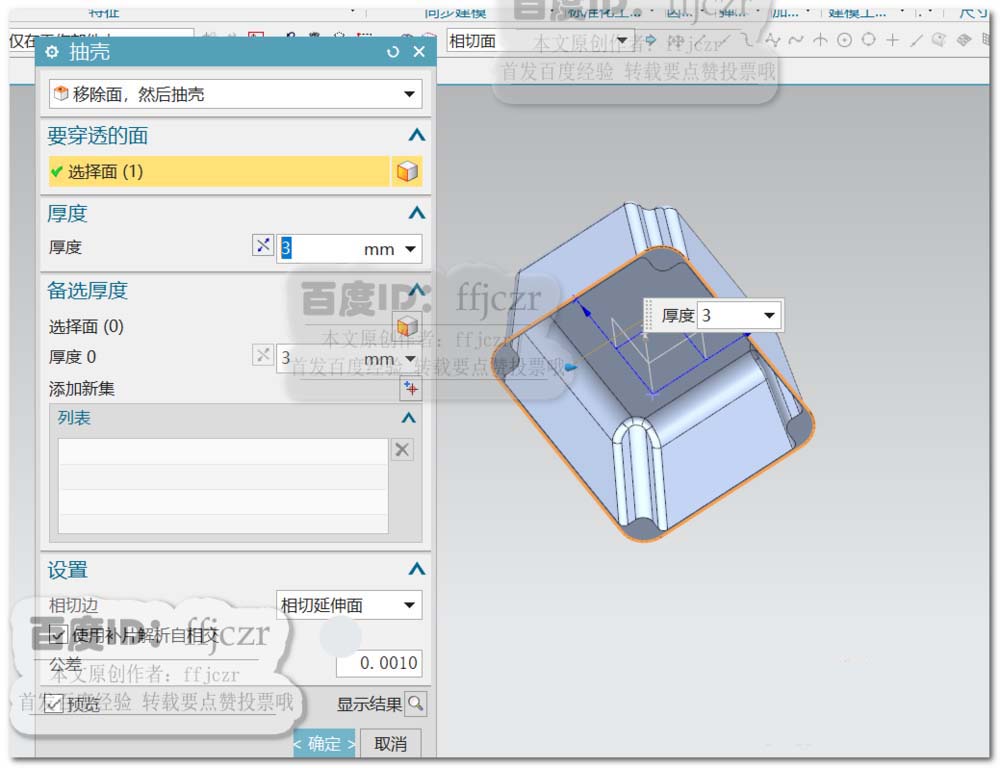

5、選用鏡像特征命令，對上步拉伸及倒角形成的特征，進行鏡像，使模型的四個角都得到相應的特征。選用抽殼命令，抽殼厚度為3，對模型的底部去除，并抽殼。
