UG怎么測量零件的周長尺寸?

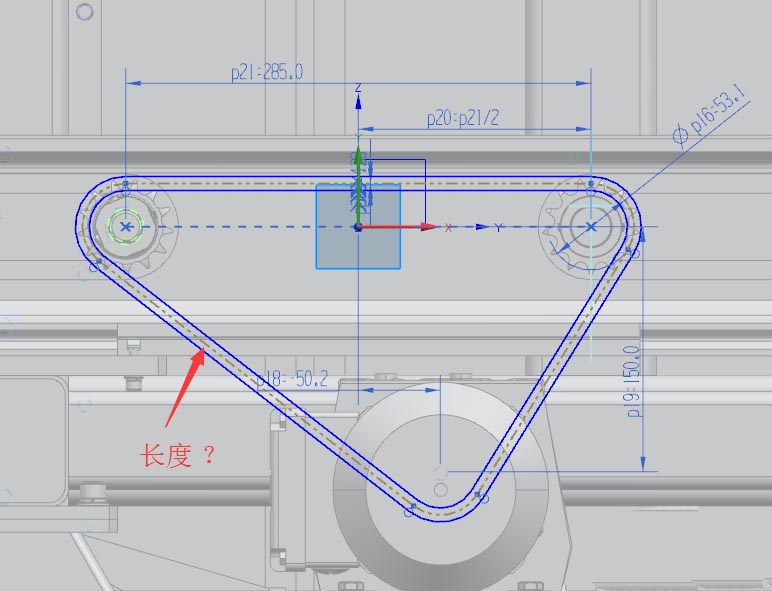

我要評論使用UG時，有時想要知道切割零件的周長，來計算加工費。有時想要方便了解零件周長尺寸等，今天我們就來看看ug測量零件的周長等尺寸的幾種方法。
方法一：

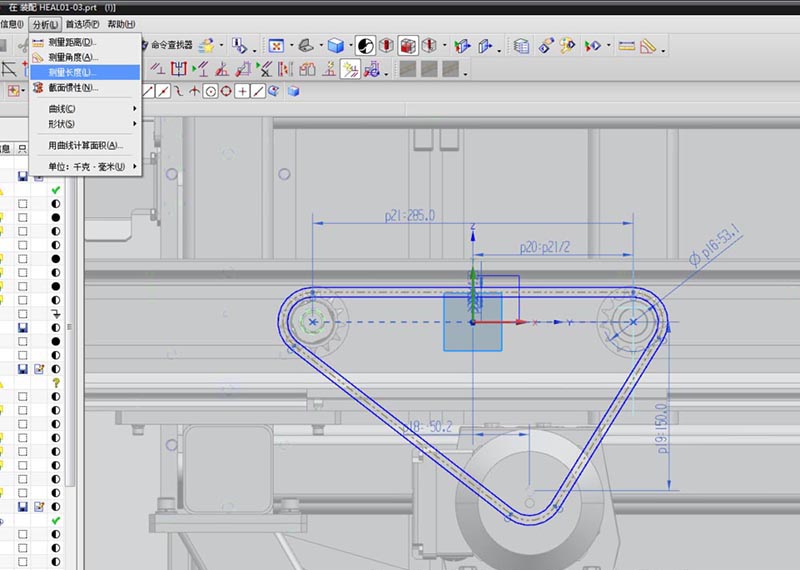

1、在草圖編輯模式下，在菜單欄里找到“工具”-“分析”-“測量長度”。

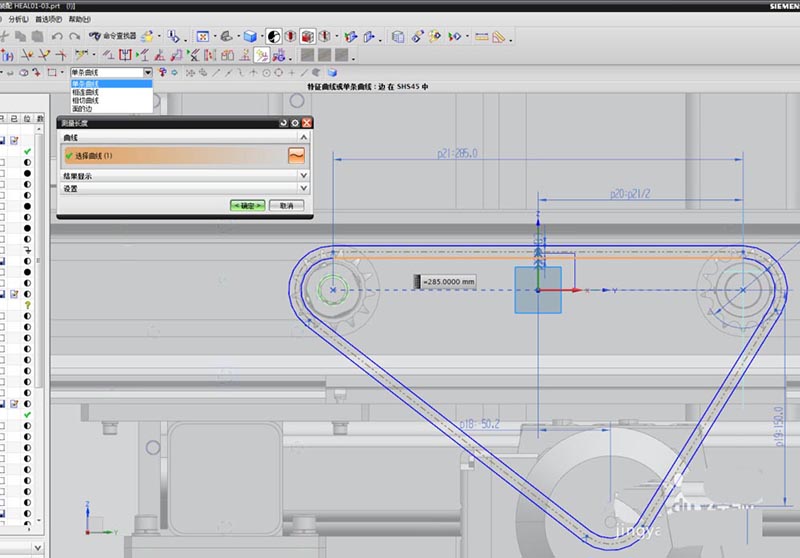

2、用鼠標點擊，選擇要測量的曲線或直線，依次會將點擊的曲線長度求和，最后的結果是鼠標選取的所有曲線的總長度，選一周即為周長?？稍趫D標欄里“曲線規則”下拉框里，選擇選擇曲線的模式：單條曲線、相連曲線、相切曲線、面的邊。測周長選擇“相連曲線”測量較快。測單條曲線，選“單條曲線”。
方法二：

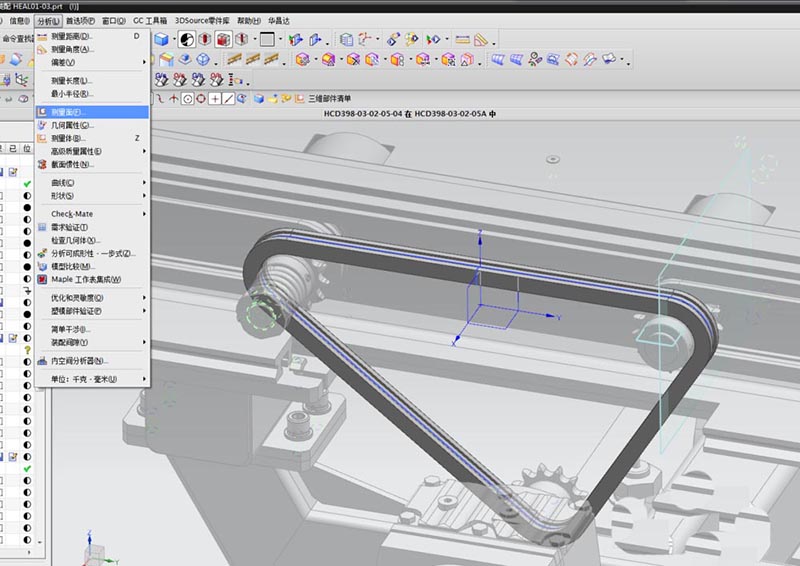

在菜單欄里找到“工具”-“分析”-“測量面”，選擇面，選擇周長。結果為1744.0804mm。
方法三：
1、在建模模式下，測量周長。在菜單欄里找到“工具”-“分析”-“測量長度”。同理，選擇邊，即可測出周長。
方法四：
也可以在草圖編輯模式下，用鼠標框選曲線，得曲線周長1744.0804mm。與上面方法測量結果一致。
以上就是ug測量零件周長的教程，希望大家喜歡，請繼續關注腳本之家。
