C4D圓柱端面怎么開十字通孔?
百度經驗 發布時間：2019-08-23 09:11:25 作者：佚名
我要評論
我要評論C4D圓柱端面怎么開十字通孔？C4D創建的圓柱體想要開孔，該怎么開十字通孔，制作成一個零件模型呢？下面我們就來看看詳細的教程，需要的朋友可以參考下

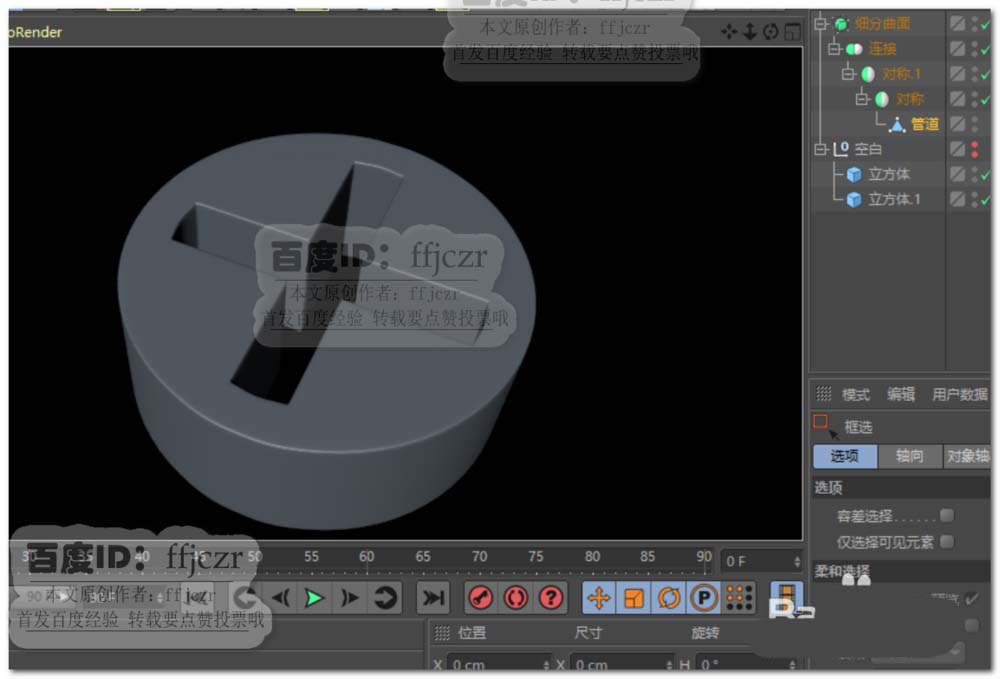

C4D中想要?jiǎng)?chuàng)建一個零件模型，如圖所示，在圓柱的頂面開十字形通孔，該怎么創建呢？下面我們就來看看詳細的教程。

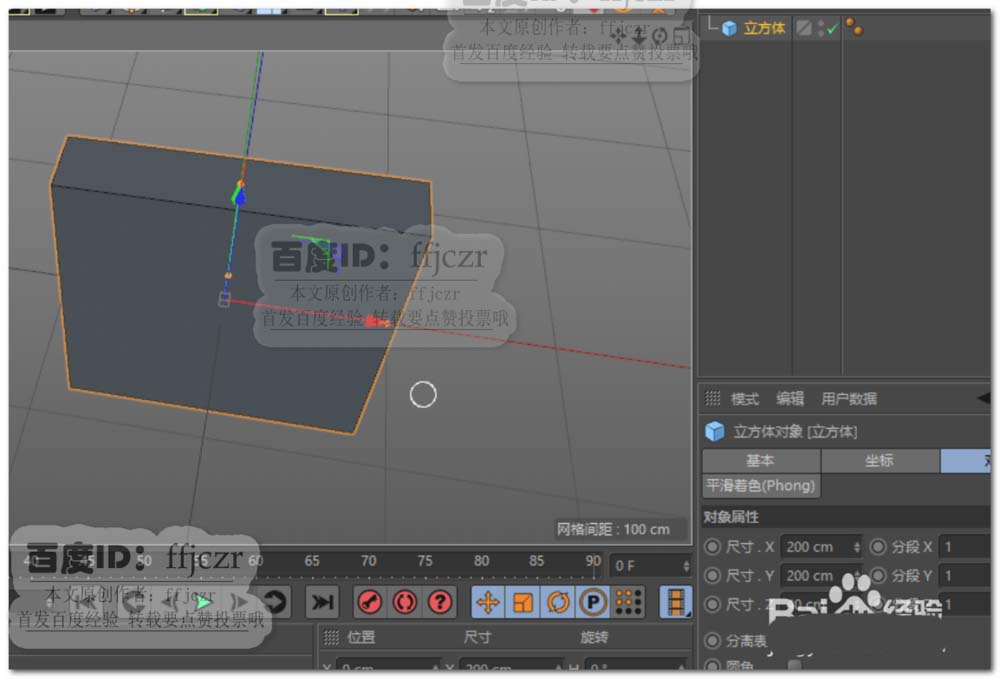

1、為方便創建十字通孔，首先創建出要開的十字形。創建一個200*200*40的長方體，復制該長方體，調整其X軸的角度為90。即可得到兩個長方體組成的十字形。如圖所示。這個形狀只起到參考的作用。

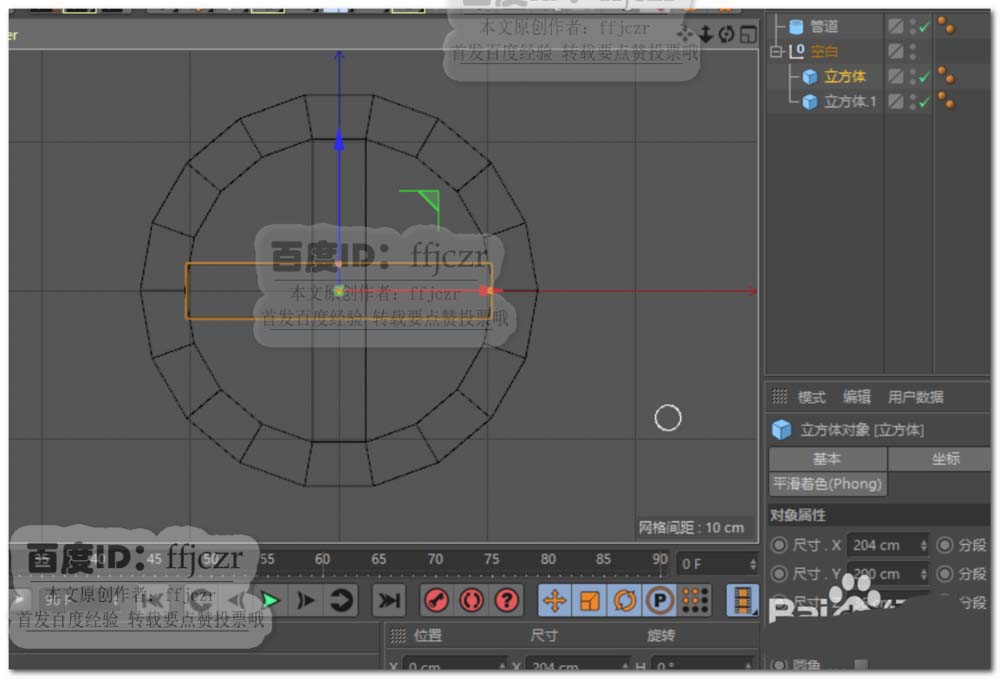

2、創建一個圓管，旋轉分段為18；將其內徑調整到與第一步創建的十字形最大外輪廓相一致。

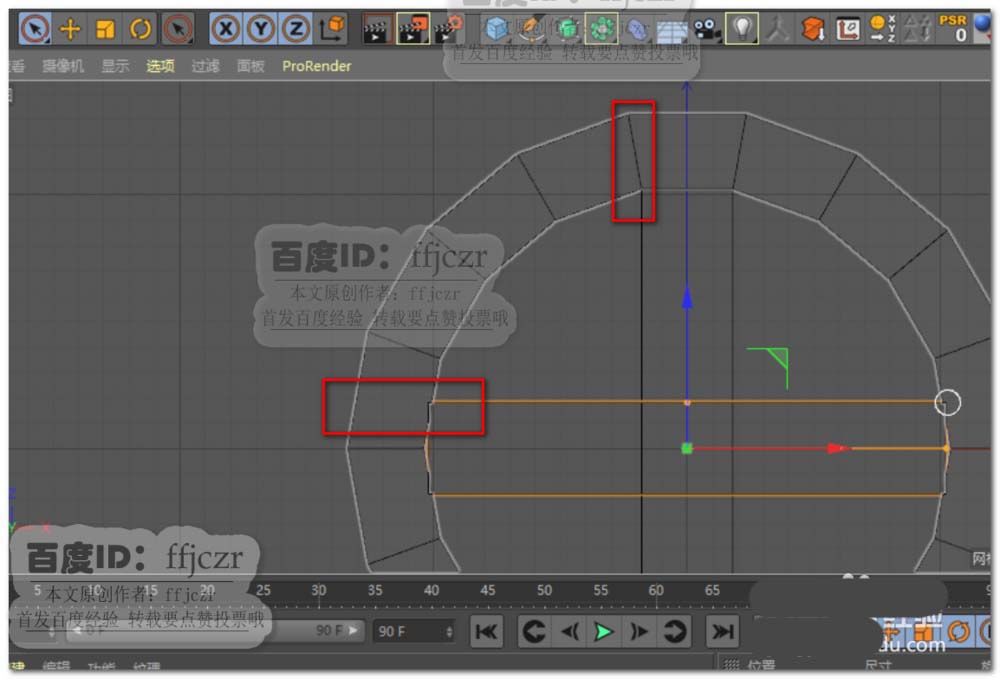

3、從頂視圖中可以看出，參考十字形與圓管的左側相差一條結構線。用切刀工具添加相應結構線。如圖所示。

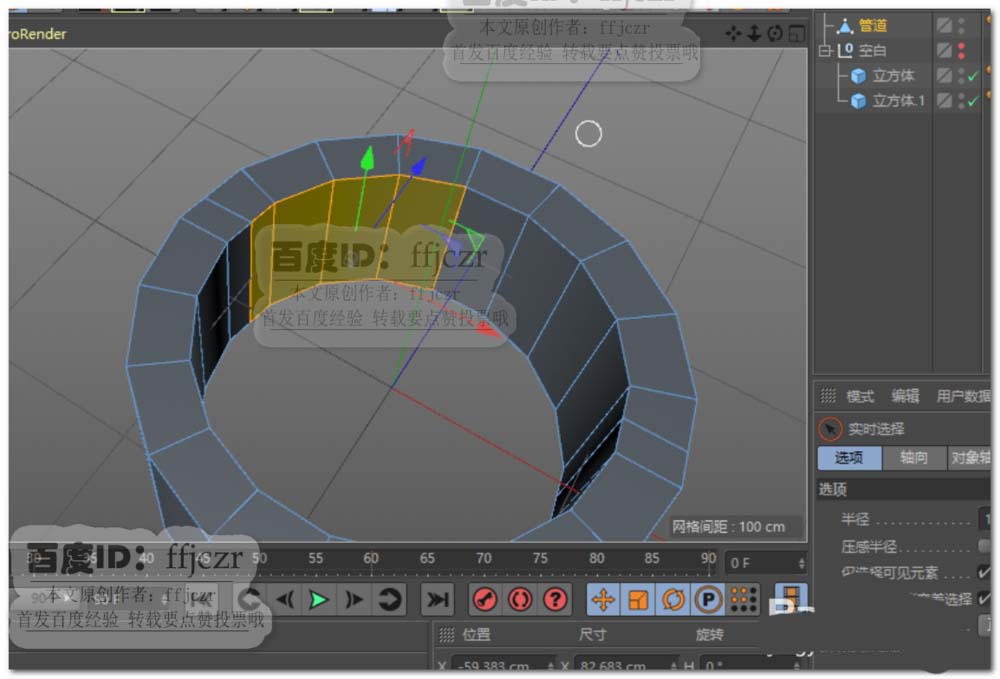

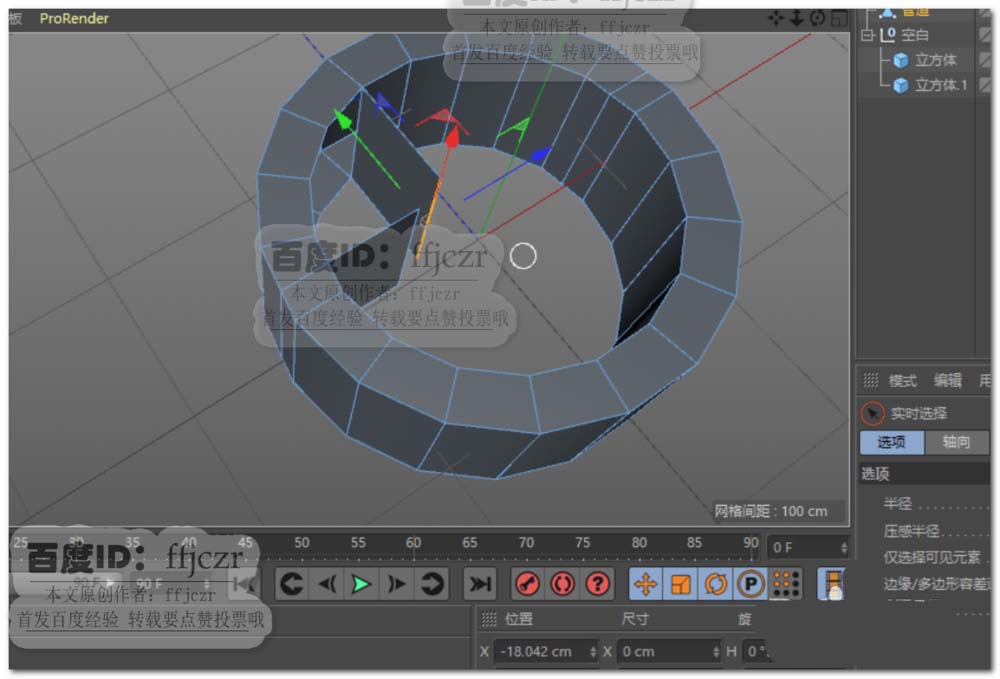

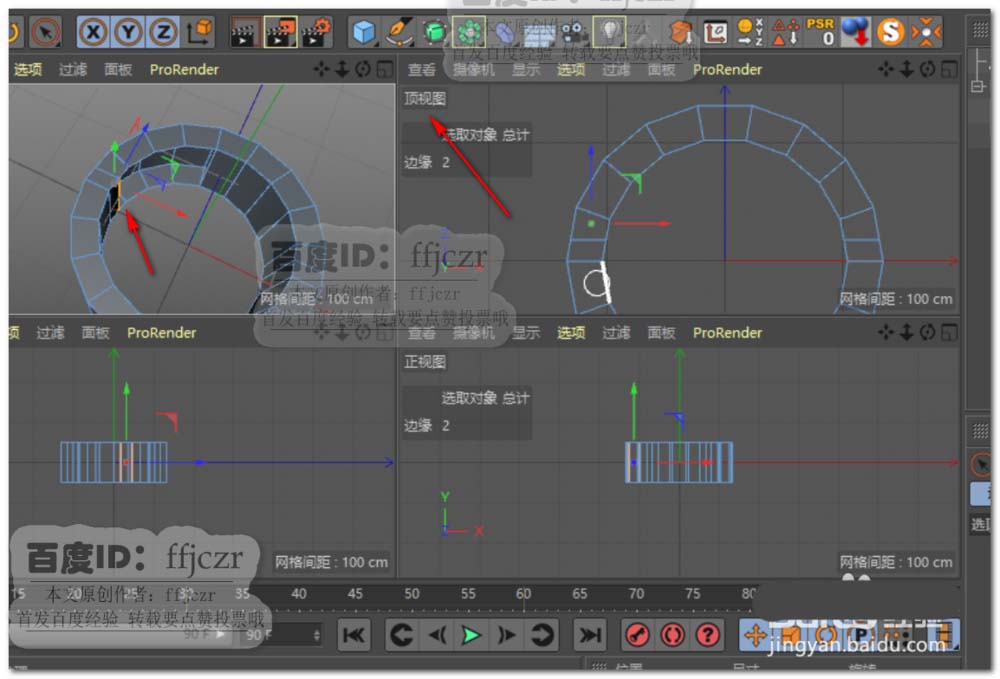

4、按圖選中相應的面將其刪除，分別選中參考十字形對應的邊進行移動復制。

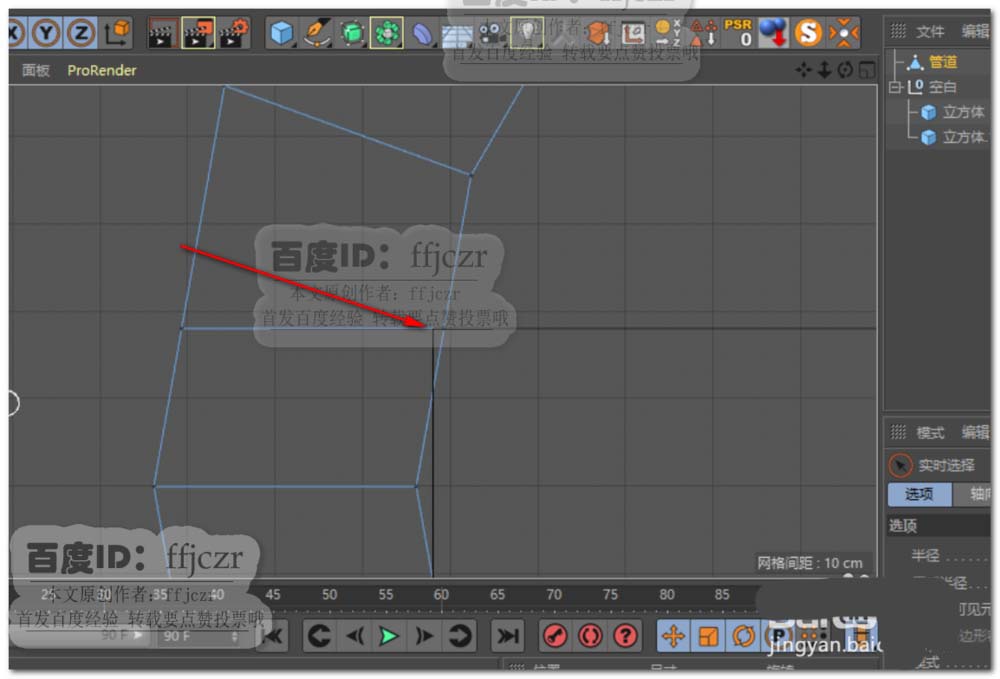

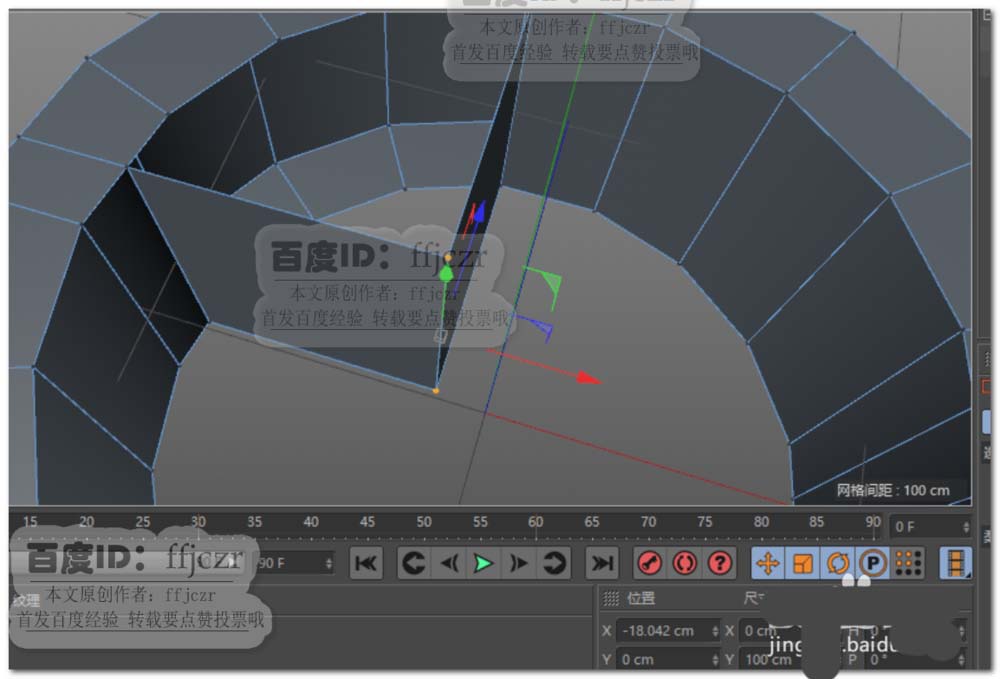

5、左邊線向X軸方向移動復制，上邊線向Y軸負向移動復制（按住Ctrl拖動相應邊）。將兩個復制的點連接在一起，形成90度角的兩個片體。如圖所示。
