UG10.0想要建模方形大門拉手，ug經常用于建模一些模型，想要建模門拉手，該怎么創建呢？下面我們就來看看詳細的教程。

Siemens NX 10.0 win64 官方安裝中文版(附破解文件)

• 類型：3D制作類
• 大?。?/span>850MB
• 語言：簡體中文
• 時間：2016-12-13

查看詳情

1、如下圖所示，打開UG10.0軟件，新建一個空白的模型文件。

2、如下圖所示，首先點擊工具欄中的拉伸圖標，激活拉伸命令，然后點擊基準坐標系中的YZ平面，直接進入草圖。

3、如下圖所示，進入草圖，自動激活輪廓命令，畫一個凹形的圖形，激活快速尺寸命令，按照下圖標注尺寸，點擊完成，退出草圖。

4、如下圖所示，回到拉伸對話框，設置限制為：從8開始，到-8結束。

5、如下圖所示，點擊工具欄中的‘基準平面’，創建一個新的基準平面，將特征均分為2。

6、如下圖所示，點擊工具欄中的拉伸圖標，點擊新建的基準平面，然后直接進入草圖。

7、如下圖所示，激活投影曲線命令，投影處一個實體矩形，激活輪廓命令，畫出直線部分，激活快速修剪命令，按照下圖，將多余的線段全部裁剪，最后留下這么個凹形圖形，激活快速尺寸命令，按照下圖標注詳細尺寸，最后點擊完成，退出草圖。

8、如下圖所示，回到拉伸對話框，設置限制：從-95開始，到95結束，布爾默認為無，點擊確定。

9、如下第一幅圖所示，執行【拉伸——XY平面】。

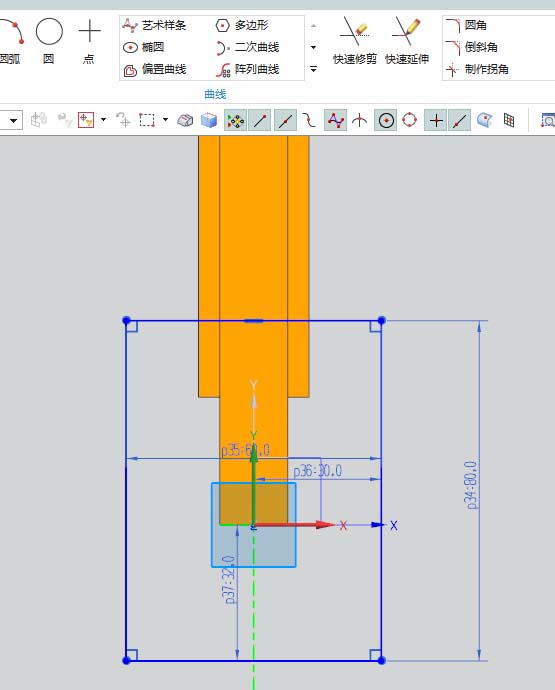

如下第二幅圖所示，進入草圖，激活矩形命令，畫一個矩形，激活快速尺寸命令，標注60x80，最后矩形的中心點與坐標原點重合，點擊完成，退出草圖。

如下第三幅圖所示，回到拉伸對話框，看著預覽效果調整方向，設置限制從0開始到3.5結束，布爾無，點擊確定。

10、如下圖所示，創建四個埋頭孔。

點擊工具欄中的“孔”，點擊長方體的上表面，進入草圖，創建四個點，標注距離邊線尺寸，對稱分布，點擊完成，退出草圖，孔對話框設置類型默認常規孔，形狀埋頭孔，具體尺寸見下圖，點擊確定，完成四個埋頭孔的創建。

11、如下圖所示，點擊【更多——鏡像特征】，選擇新建的基準平面為鏡像平面，要鏡像的特征選擇長方體和四個埋頭孔，點擊確定。

12、如下圖所示，在部件導航器中將基準坐標系和新建的基準平面給隱藏好，然后將顯示設置為著色。

13、如下圖所示，渲染——高級藝術外觀，在材料庫中找到合適的材料指定給實體中的特征部分。最后的效果猶如下圖所示。

以上就是UG10.0快速創建方形大門拉手的教程 ，希望大家喜歡，請繼續關注腳本之家。
