UG10.0怎么快速建模金屬V型塊?
我要評論UG10.0想要建模金屬V型塊？該怎么創建簡單金屬V型塊呢？下面我們就來看看詳細的教程。
1、如下圖所示的，千篇一律的打開UG10.0軟件，新建一個空白的模型文件。
2、如下圖所示的，點擊工具欄中的拉伸圖標，激活拉伸命令，然后點擊基準坐標系中的XZ平面，直接進入到草圖環境。
3、如下圖所示，進入草圖，自動激活輪廓命令，然后按照下圖所示畫出大致輪廓，尺寸可以先不管，有形狀就行。
4、如下圖所示，點擊工具欄中的“幾何約束”圖標，激活“幾何約束”命令，按照下圖所示添加約束，重合的重合，相等的相等。
5、如下圖所示，點擊工具欄中的“快速尺寸”圖標，激活“快速尺寸”命令，安裝下圖所示標注具體尺寸，根據形狀，調整尺寸，最后點擊完成，退出草圖。
6、如下圖所示，退出草圖之后，回到拉伸對話框，設置限制為：從0開始，50結束，點擊確定。

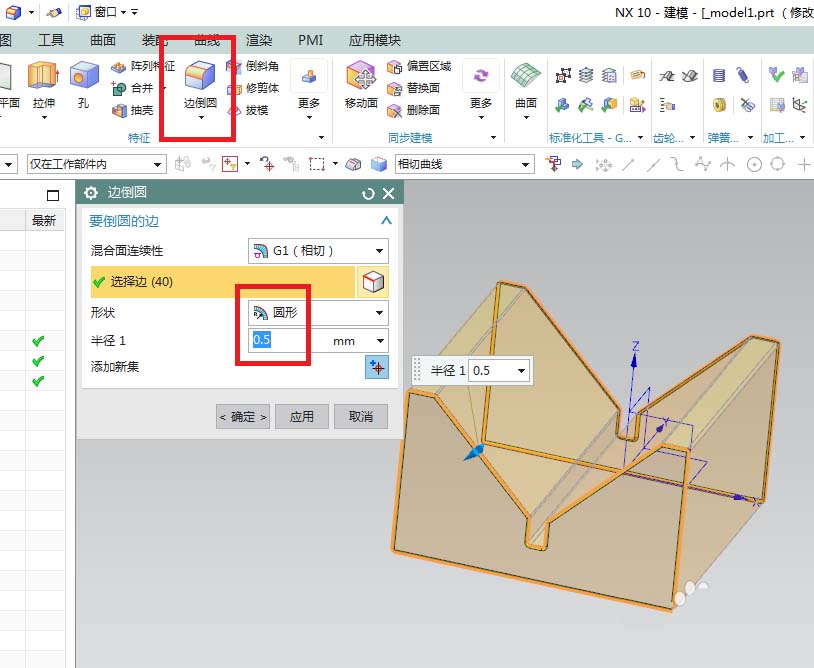

7、如下圖所示，點擊工具欄中的邊倒圓命令，設置半徑R0.5，選擇實體中的邊線，這些邊線都是平行的，然后點擊“應用”。
8、如下圖所示，繼續邊倒圓操作，這次選擇的實體邊線與上一步中的實體邊線是垂直的，半徑R0.5，點擊確定，結束邊倒圓操作。

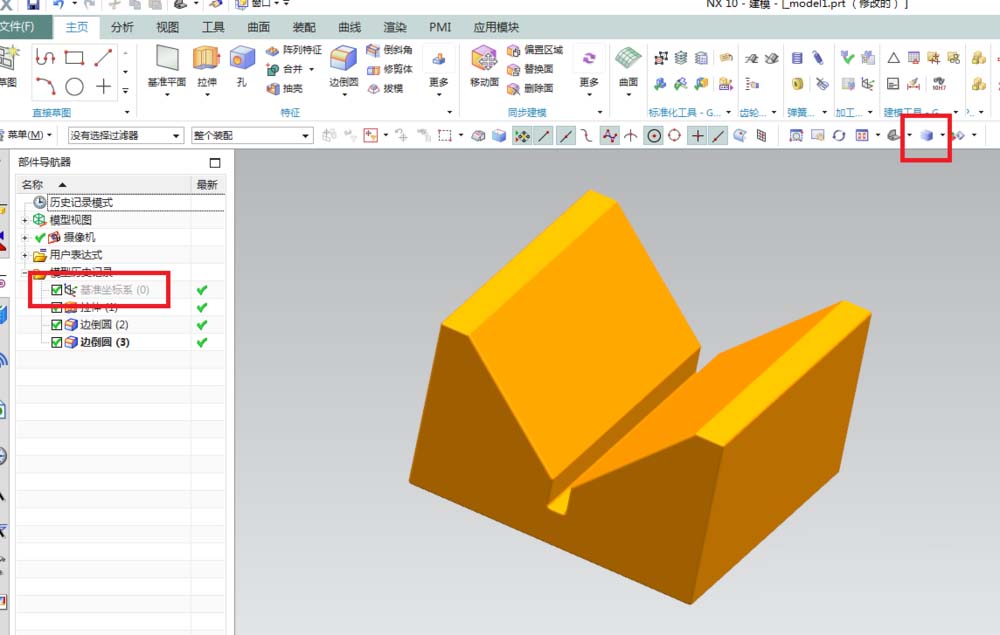

9、如下圖所示，軟件左邊的部件導航器中隱藏基準坐標系，工具欄中將顯示改成“著色”。

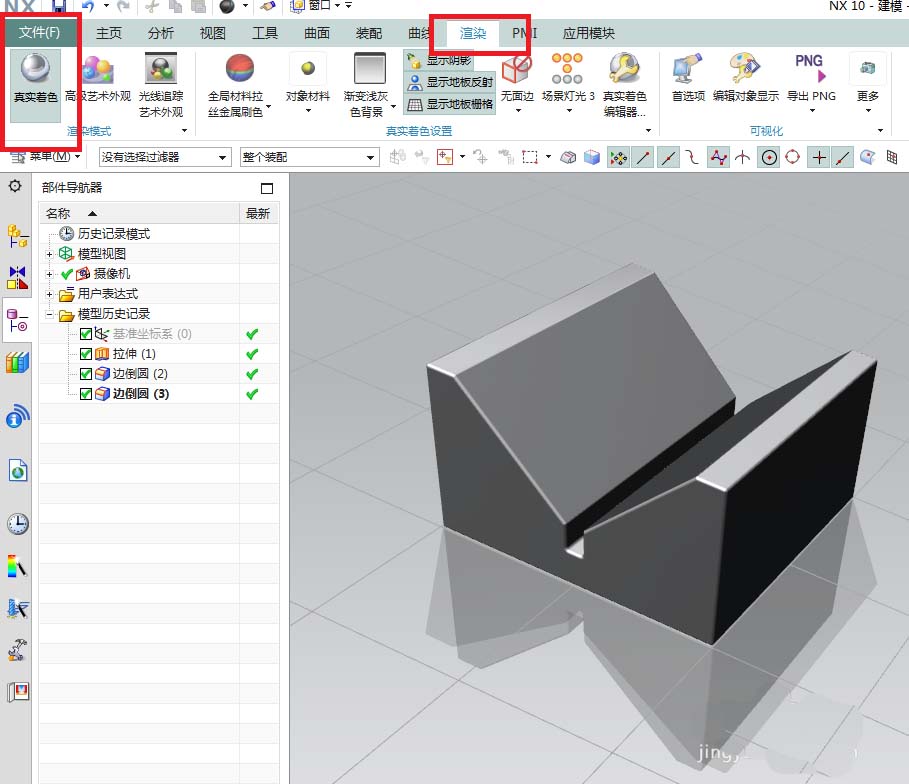

10、如下圖所示，標題欄中點擊“渲染”，工具欄中點擊“真實著色”，選中實體，對象材料為鋼，最后的效果就是下圖中所示的了。
以上就是UG10.0快速建模金屬V型塊的教程 ，希望大家喜歡，請繼續關注腳本之家。
