UG10.0平面形直角尺怎么建模?
百度經驗 發布時間：2019-12-17 10:12:06 作者：夢境我做主
我要評論
我要評論UG10.0平面形直角尺怎么建模？平面直角尺對于一些專業人士經常使用，該怎么建模呢？下面我們就來看看詳細的教程，需要的朋友可以參考下
UG10.0想要建模平面形直角尺，如下圖所示的平面形直角尺，該怎么建模呢？下面我們就來看看詳細的教程。

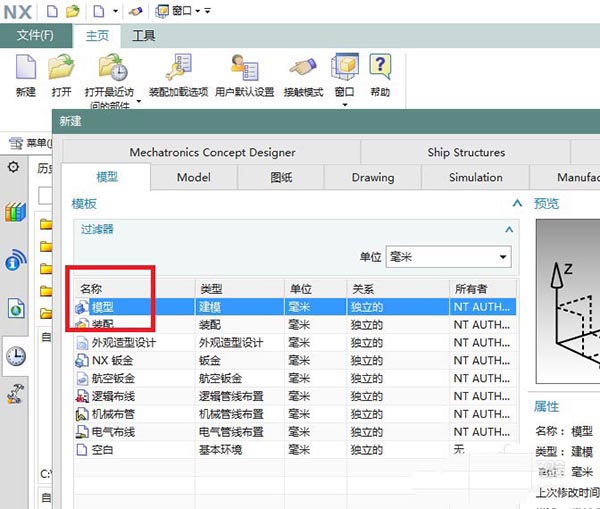

1、如下圖所示，打開UG10.0軟件，新建一個空白的模型文件。

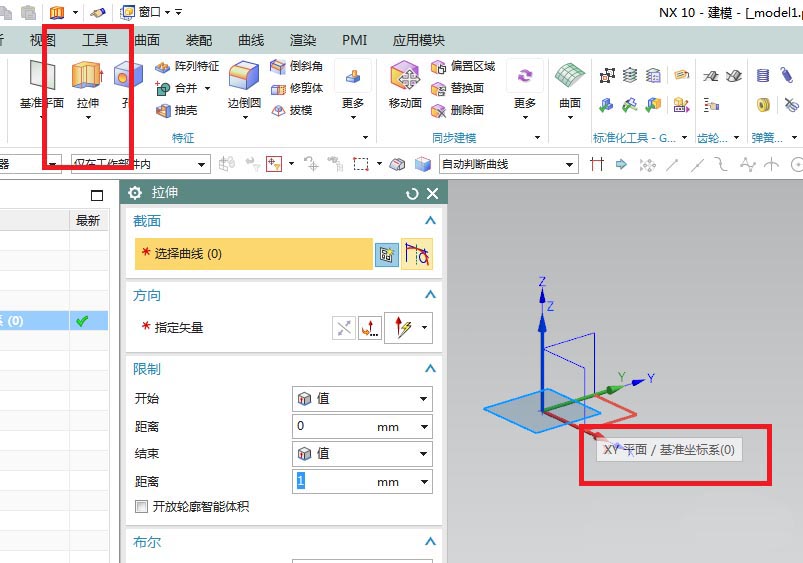

2、如下圖所示，首先點擊工具欄中的拉伸圖標，激活拉伸命令，然后點擊基準坐標系中的XY平面，這樣就能直接進入草圖界面。

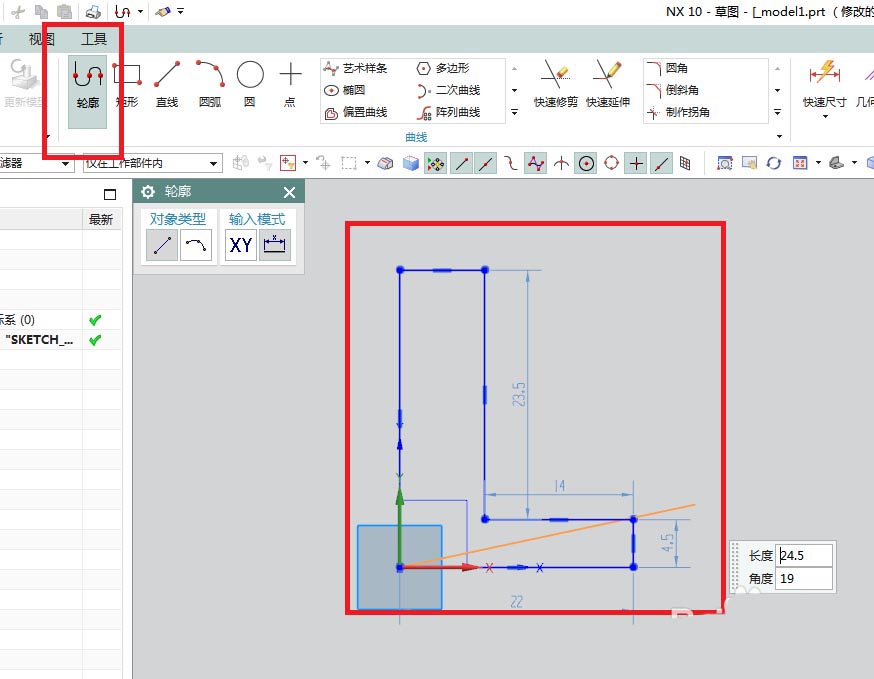

3、如下圖所示，進入草圖，自動激活輪廓命令，然后以坐標原點為起點和終點，畫一個空心的L形狀，尺寸無所謂。

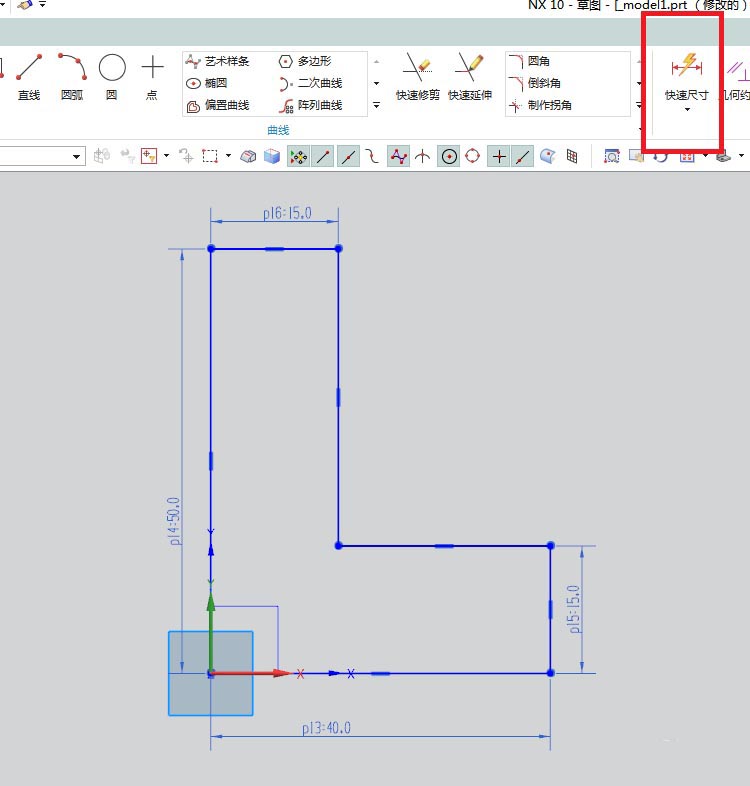

4、如下圖所示，點擊草圖工具欄中的“快速尺寸”命令，按照下圖尺寸標注，50、40、15、15，共四個尺寸。

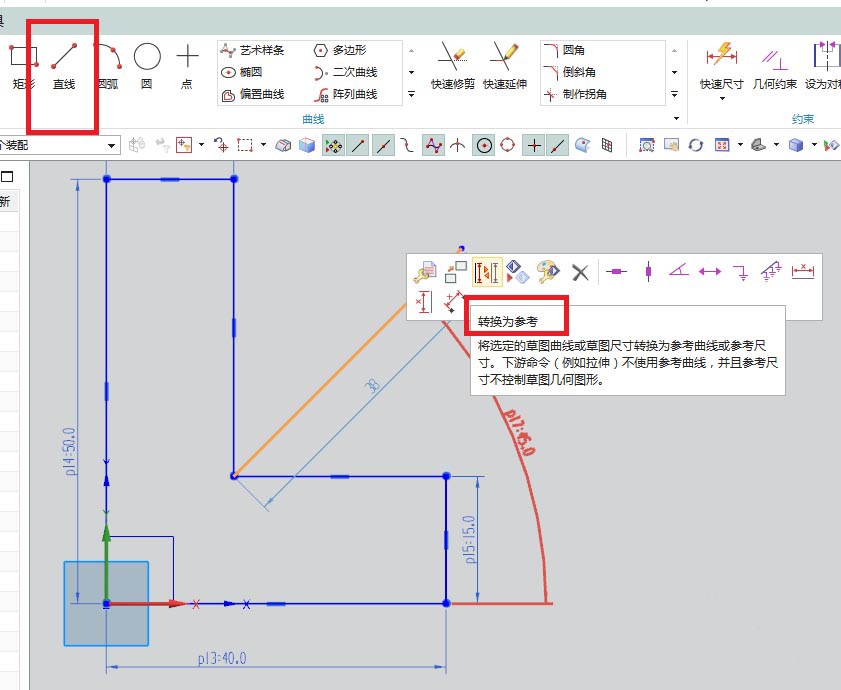

5、如下圖所示，點擊草圖工具欄中的直線命令，然后以內交點為起點畫一條斜線段，然后激活快速尺寸命令，標注角度45°，然后鼠標左鍵點擊線段，然后在彈出的臨時工具欄中點擊“轉換為參考”圖標，將這條斜線段設置為參考線。

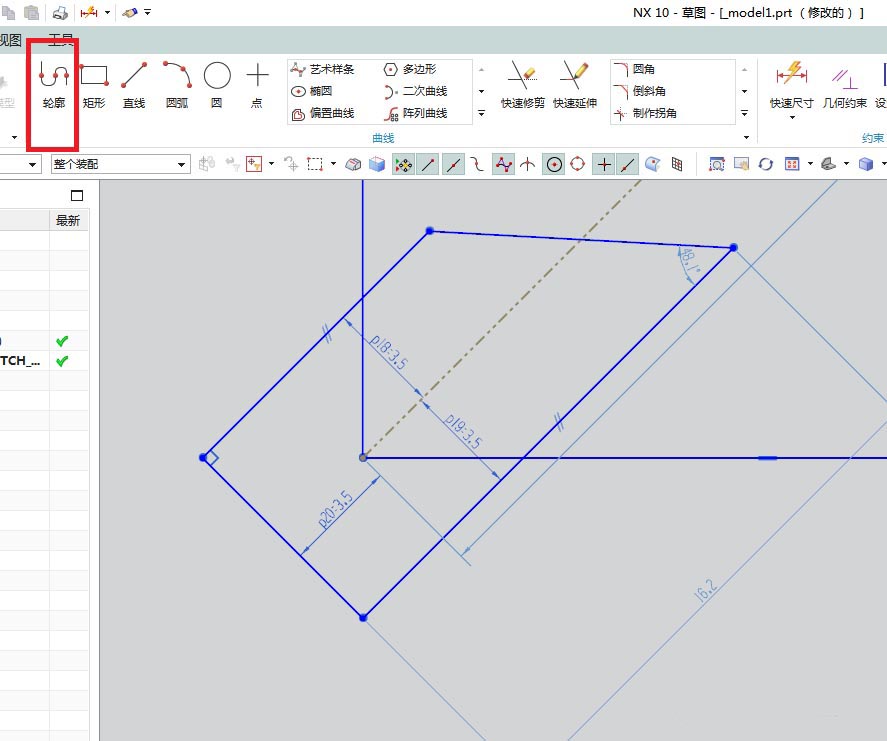

6、如下圖所示，又一次激活輪廓命令，基于參考線畫一個封閉的圖形，兩條線段與參考線平行，一條連線與它垂直，激活快速尺寸命令，標注三個尺寸：3.5、3.5、3.5。

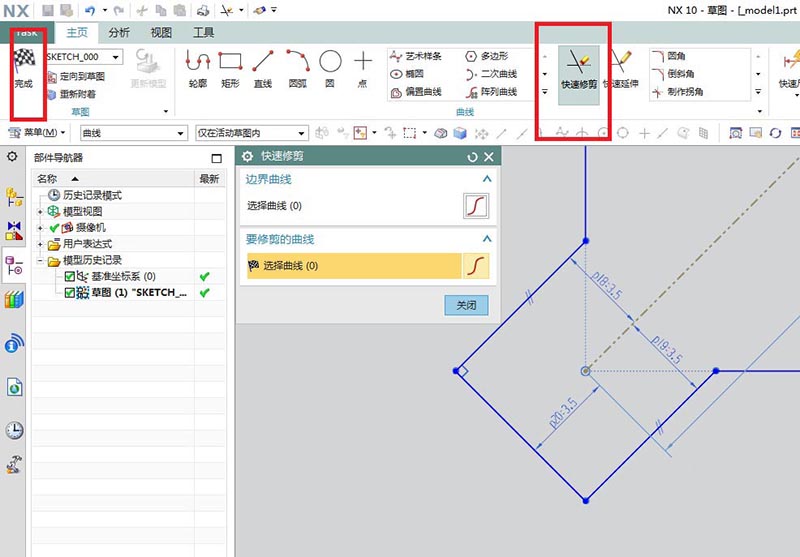

7、如下圖所示，點擊工具欄中的“快速修剪”命令，按照下圖，將多余的線段修剪掉，點擊完成，退出草圖。

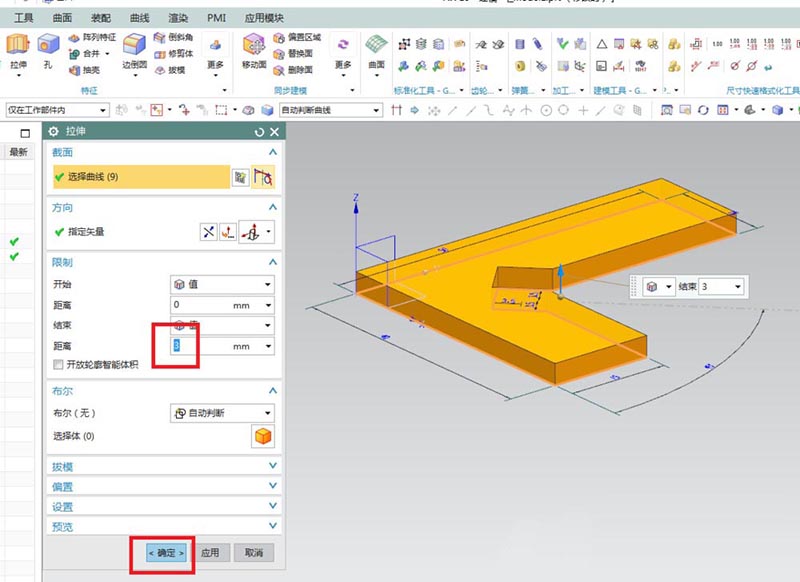

8、如下圖所示，回到拉伸對話框，設置距離：從0開始，3結束，點擊確定，完成。

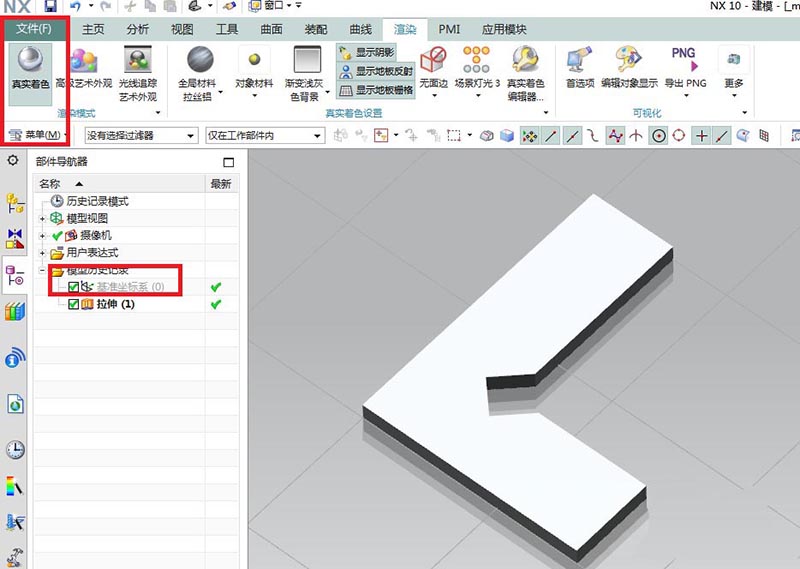

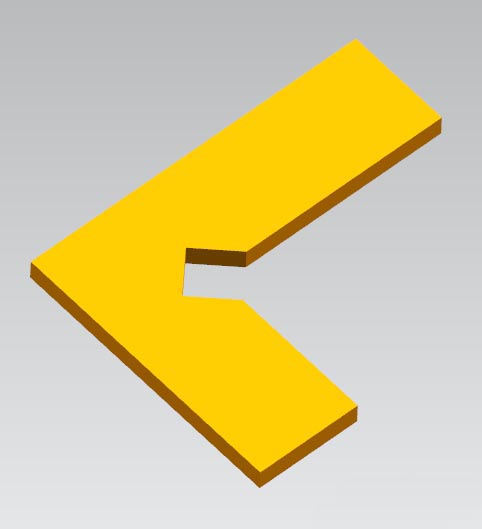

9、如下圖所示，在部件導航器中將基準坐標系隱藏，然后真實著色，全局材料拉絲鋁，最后的效果就是下圖所示的了。
以上就是UG10.0平面形直角尺的建模方法，希望大家喜歡，請繼續關注腳本之家。
