UG10.0怎么快速建模三維立體的奧迪車標?
百度經驗 發布時間：2020-01-09 14:50:52 作者：夢境我做主
我要評論
我要評論UG10.0怎么快速建模三維立體的奧迪車標？UG10.0中想要創建一個奧迪車的車標，該怎么建模這個三維立體的車標呢？下面我們就來看看詳細的教程，需要的朋友可以參考下

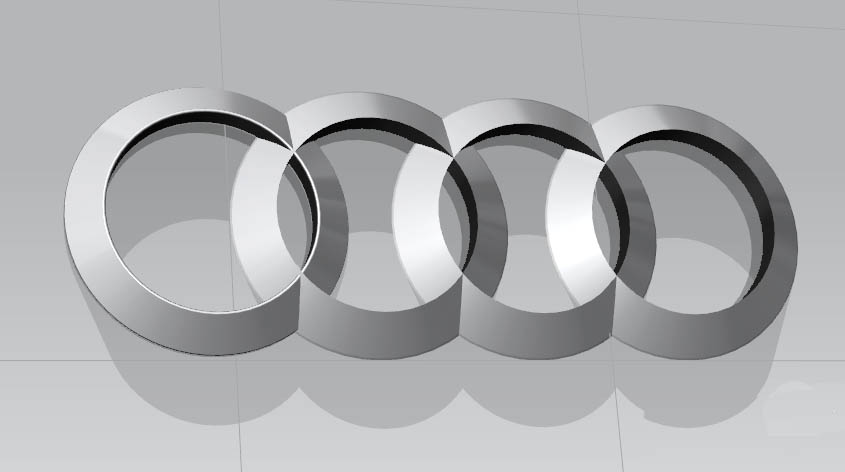

UG10.0想要創建奧迪車牌模型，該怎么設計呢？模型如下圖所示，該怎么建模呢？下面我們就來看看詳細的教程。

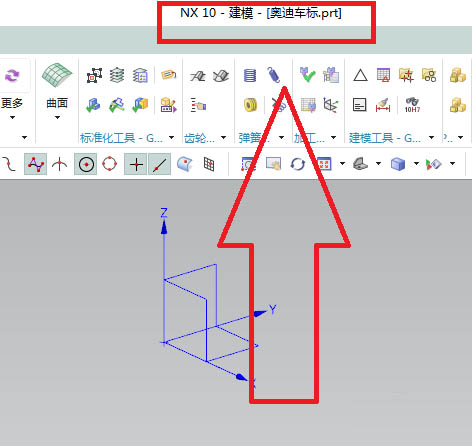

1、如下圖所示，打開UG10.0軟件，新建一個空白的模型文件，然后另存為“奧迪車標”。

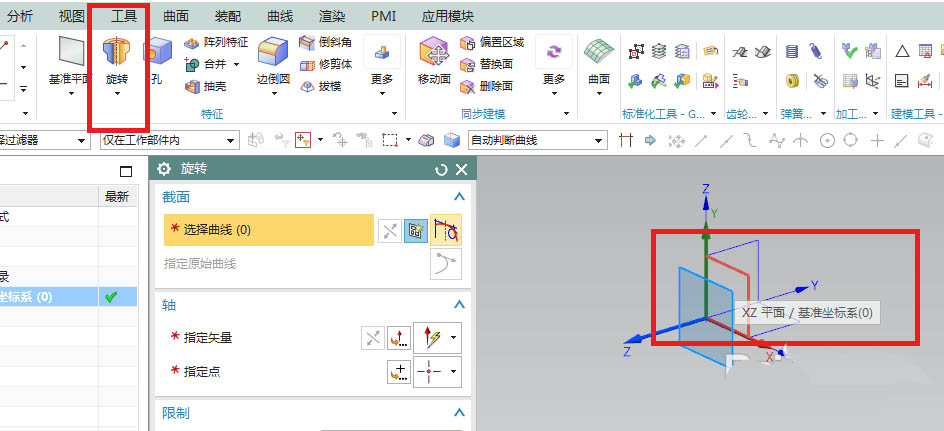

2、如下圖所示，點擊工具欄中的“旋轉”圖標，點擊基準坐標系中的XY平面。

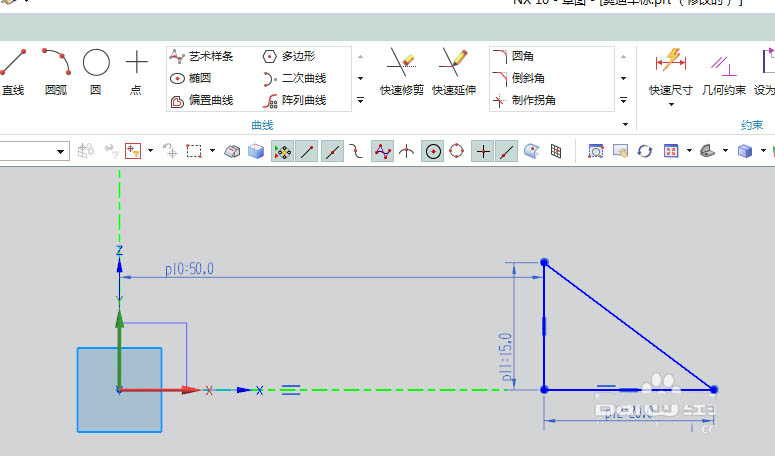

3、如下圖所示，進入草圖，激活輪廓命令，畫一個封閉的直角三角形，添加幾何約束，水平線段與橫軸重合，激活快速尺寸命令，標注豎直線段距離縱軸50，長15，水平線段長20，點擊完成，退出草圖。
4、如下圖所示，回到旋轉對話框，選擇Z軸為旋轉軸，點擊確定。

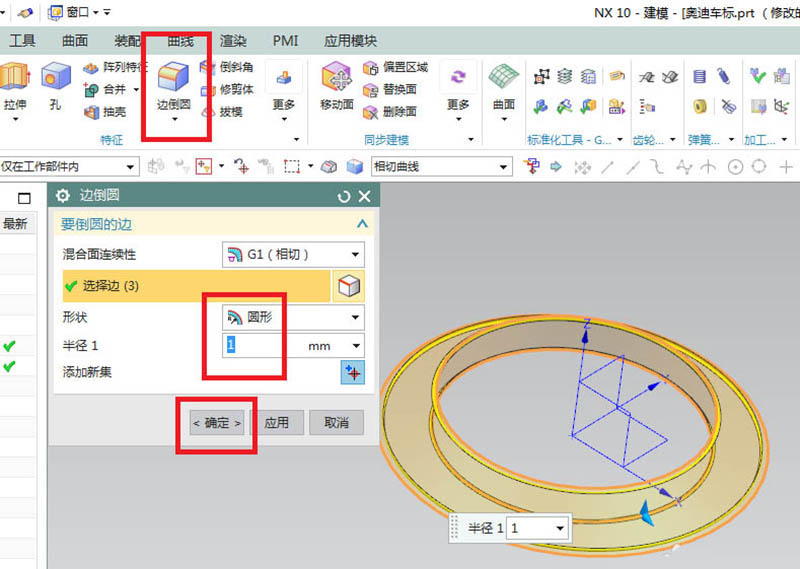

5、如下圖所示，點擊工具欄中的“邊倒圓”圖標，點擊實體中的三條邊線，對話框中設置半徑為1，點擊確定。

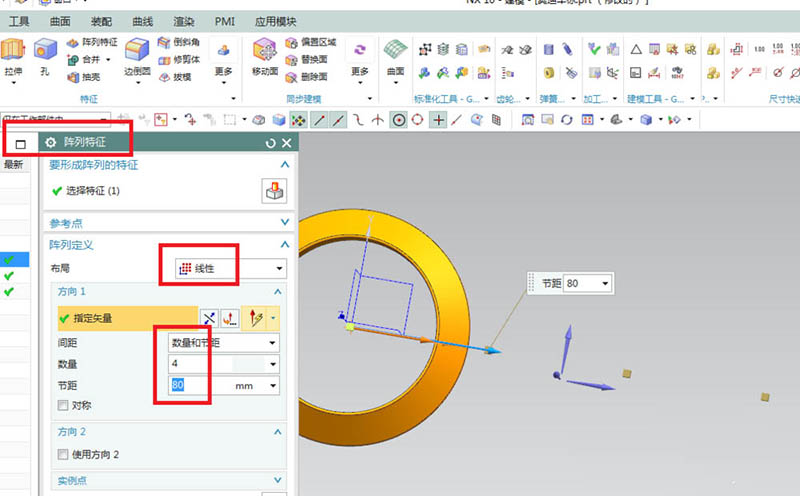

6、如下圖所示，執行【菜單——插入——關聯復制——陣列特征】，選擇實體特征，布局設置為線性，指定矢量為X軸，設置數量4、節距80，點擊確定。

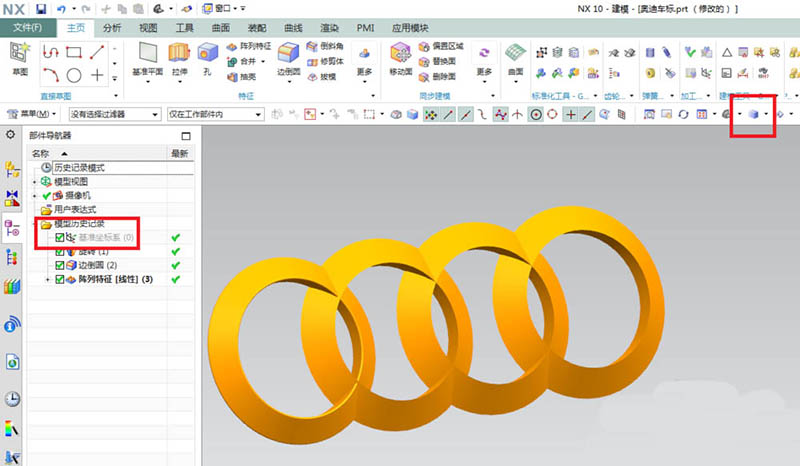

7、如下圖所示，部件導航器中隱藏基準坐標系，將顯示改成著色。

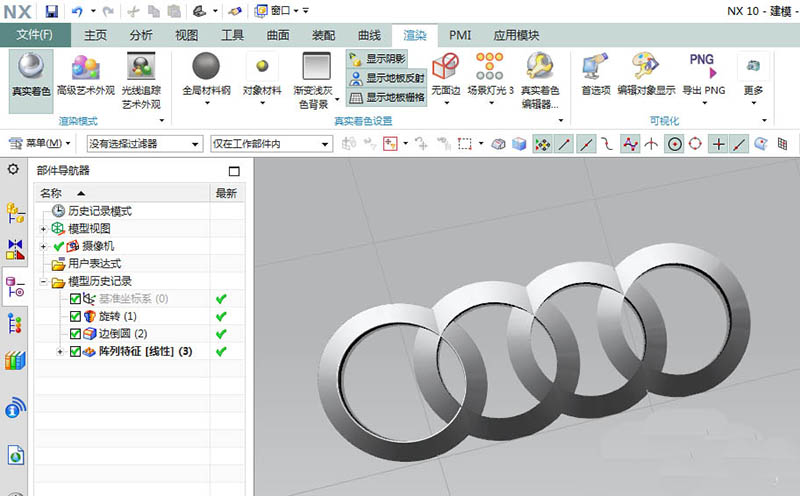

8、如下圖所示，執行【渲染——真實著色——全局材料鋼】，完成渲染之后的效果。
以上就是UG10.0快速建模三維立體的奧迪車標的教程，希望大家喜歡，請繼續關注腳本之家。
