UG導出工程圖很卡怎么辦? ug導出圖紙卡死的解決辦法
我要評論最近用UG導出工程圖時總出現這個提示，之前能正常導出的。搞了好久才搞好，寫文做好記錄，以備后用。
Initializing UG/Open ....Converting ...UG/OPEN Error: File not found; C:\Users\ADMINI~1\AppData\Local\Temp\Admi42E65kah. G+ l, w# e0 M.prt+ ^0 S. q* Y; _; `; S EDone+ n' H" t4 I$ A6 r請按任意鍵繼續. . .
1、這個導出時卡屏的問題不是一安裝UG使用就出現的，而是用了一段時間才出現。不過以前很少導出CAD圖，所以沒發現問題。因卡屏的圖沒有截好，所以只能講述一下問題的情況。我是這樣解決的：

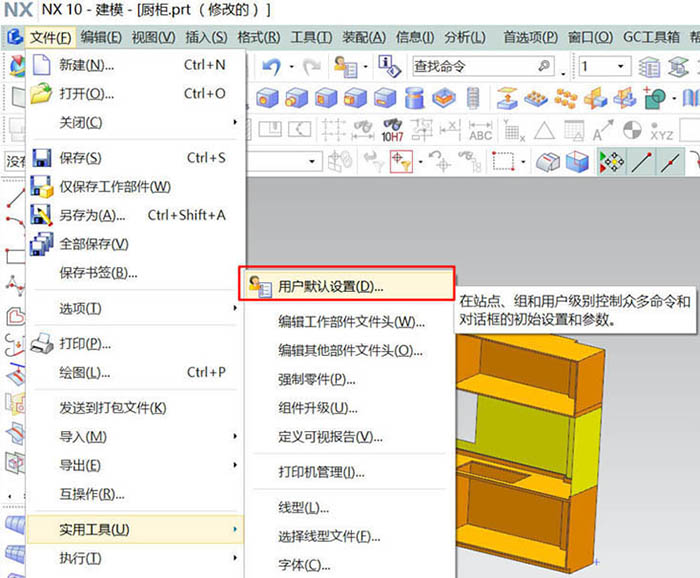

2、打開文件選實用工具，選用戶默認設置
3、選擇制圖選項，在常規設置中選標準選項，可以看到軟件默認的制圖標準為ISO。
4、修改制圖標準為“GB”這是我們國家的制圖標準。在導出文件時出現的卡屏就解決了。我修改了這設置后就沒再出現過以上問題了。
5、因為工作需要，在UG里建立的工程圖還不能廣泛使用；所以才要導出到CAD中使用。所以順便將UG工程圖里的線樣式給修改到自已所需的，最后重新命名另 存為一個制圖標準，以后方便調用。
以上就是UG導出工程圖過程中卡死的解決辦法，希望大家喜歡，請繼續關注腳本之家。
